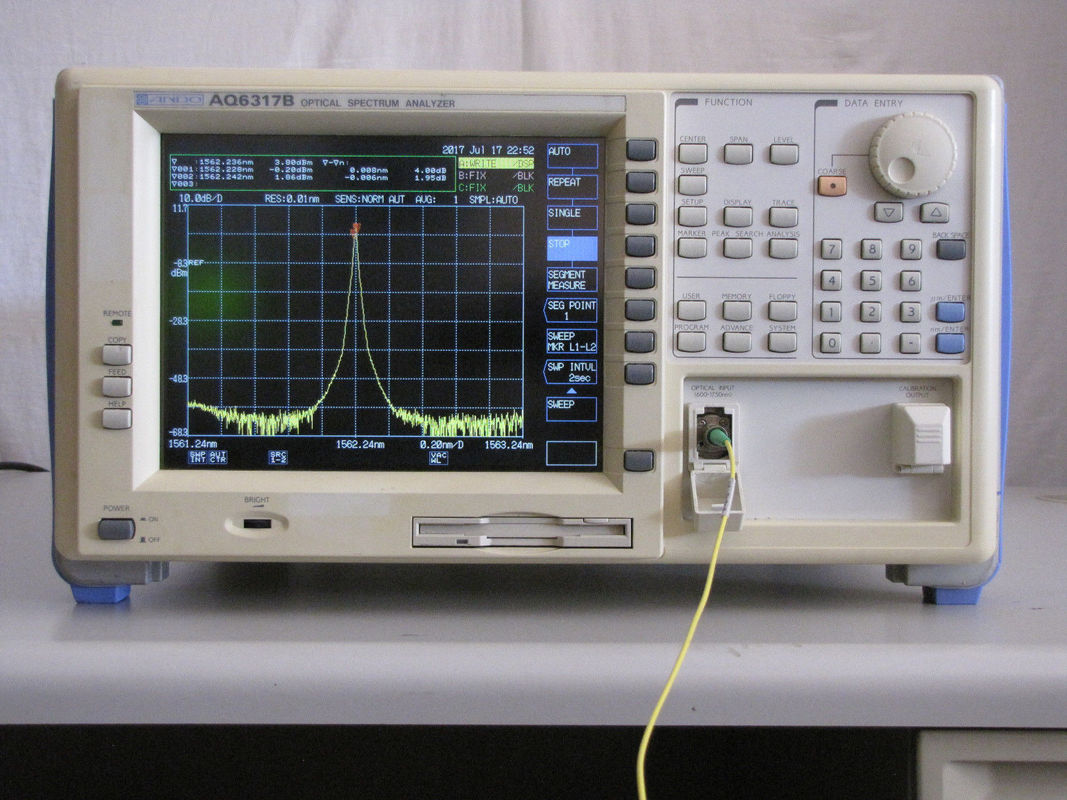

Οπτική συσκευή ανάλυσης 50GHz φάσματος Ando AQ6317B

Περιγραφή Ando AQ6317B

Το AQ6317B είναι μια προηγμένη οπτική συσκευή ανάλυσης φάσματος για ένα ευρύ φάσμα των εφαρμογών, συμπεριλαμβανομένης της αξιολόγησης πηγής φωτός, της μέτρησης των χαρακτηριστικών μήκους κύματος απώλειας στις οπτικές συσκευές, και της ανάλυσης κυματοειδούς WDM (τμήμα μήκους κύματος που πολλαπλασιάζει) των συστημάτων.

Ειδικά στην γ-ταινία και L-band, η μονάδα επιτυγχάνει την υψηλές ακρίβεια μήκους κύματος και τη γραμμικότητα μήκους κύματος, και μπορεί να αξιολογήσει τις οπτικές συσκευές για WDM. Οι λειτουργίες ανάλυσης καθιστούν τη λειτουργία και expandability απλές.

Το AQ6317B περιέχει την πιό πρόσφατη τεχνολογία Ando για τις οπτικές συσκευές ανάλυσης φάσματος. Ένας εξοπλισμός αναφοράς για τη επόμενη γενιά.

Σε σύγκριση με το προηγούμενο πρότυπο, η ακρίβεια μήκους κύματος του AQ6317B έχει βελτιωθεί σε ±20 μ.μ., και διευκρινίζεται όπως για L-band επίσης. WDM οι λειτουργίες ανάλυσης πλάτους λειτουργίας και εγκοπών ανάλυσης βελτιώνονται, και η πολυδιαυλική NF λειτουργία ανάλυσης και η οπτική λειτουργία ανάλυσης φίλτρων προστίθενται πρόσφατα. Έχει γίνει πολύ ευκολότερο να χρησιμοποιήσει με άλλες βελτιώσεις, όπως το σκούπισμα επιταχυνθείτε.

Χαρακτηριστικά γνωρίσματα:

• Ευρεία δυναμική περιοχή για τα WDM-σήματα 50 Ghz: Η δυναμική περιοχή είναι 70 DB σε μέγιστο ±0.4 NM, και 60 DB σε μέγιστο ±0.2 NM.
• Η υψηλής ευκρίνειας μέτρηση επιτυγχάνει την ευρεία δυναμική περιοχή με 50 Ghz που χωρίζουν κατά διαστήματα WDM το σύστημα.
• Υψηλή ακρίβεια μήκους κύματος: Παρέχει στην ακρίβεια μήκους κύματος ±0.02 NM σε 1520 έως 1580 NM, και ±0.04 NM σε 1580 έως 1620 NM, τη γραμμικότητα μήκους κύματος ±0.01 NM, που καθιστά την ιδιαίτερα χρήσιμη για τα μεγάλης ακρίβειας χαρακτηριστικά μήκους κύματος απώλειας και άλλη αξιολόγηση WDM των συσκευών.
• Η κλίμακα μήκους κύματος δείχνει και στον αέρα και στο κενό.
• Υψηλό ψήφισμα μήκους κύματος: Επιτυγχάνει το ψήφισμα μήκους κύματος 0,015 NM.
• Η ευπροσάρμοστη ανάλυση λειτουργεί: Η ανάλυση λειτουργεί για WDM και άλλες οπτικές συσκευές (LD, οδηγήσεων, FBG, κ.λπ.)
• Σύγχρονο σκούπισμα: Από κοινού με μια πηγή συντονίσιμων λέιζερ AQ4321, το πολύ υψηλότερο ψήφισμα μήκους κύματος/ευρέως δυναμική περιοχή μπορεί επι:τυγχάνω από το μεγάλο σύγχρονο σκούπισμα
• Υψηλή ευαισθησία: Η υψηλή ευαισθησία επιτρέπει τη μέτρηση του φωτός κάτω στο dBm -90, που καλύπτει από το 1200 ως το 1650 το NM.
• Χαμηλή εξάρτηση πόλωσης: Οι μετρήσεις όπως το κέρδος του οπτικού ενισχυτή μπορούν να προχωρηθούν ακριβώς επειδή η εξάρτηση πόλωσης είναι κατασταλμένη τόσο χαμηλή όσο ±0.05 DB.
• Υψηλού επιπέδου ακρίβεια: Ακριβής μέσα σε ±0.3 DB.
• Μέτρηση υψηλής δύναμης: Μέγιστο dBm +20 (100 MW)
• Ακόμη και η υψηλής ισχύος παραγωγή από έναν οπτικό ενισχυτή μπορεί να μετρηθεί άμεσα χωρίς έναν οπτικό εξασθενητή.
• 9,4-ίντσα χρώμα LCD
• Το παλόμενο φως μπορεί να μετρηθεί
• Τρεις μεμονωμένες μνήμες ιχνών

Προδιαγραφές:

• Εφαρμόσιμες ίνες: SMF, ΓΠ (50/125 µm)
• Σειρά μήκους κύματος μέτρησης: 600 έως 1750 NM)
• Ακρίβεια μήκους κύματος: ±0.02 NM (1520 έως 1580 NM, μετά από τη βαθμολόγηση με κατασκευή-στην πηγή φωτός αναφοράς) ±0.04 NM (1580 έως 1620 NM, μετά από τη βαθμολόγηση με κατασκευή-στην πηγή φωτός αναφοράς) ±0.5 NM (600 έως 1750 NM)
• Γραμμικότητα μήκους κύματος: ±0.01 NM (1520 έως 1580 NM) ±0.02 NM (1580 έως 1620 NM)
• Επανάληψη μήκους κύματος: ±0.005 NM (1 λ.)
• Ψήφισμα μήκους κύματος: Μέγιστο ψήφισμα: 0,015 NM ή καλύτερα (1520 έως 1620 NM, ψήφισμα που θέτουν: 0,01 NM)
• Ψήφισμα που θέτει: 0,01, 0,02, 0,05, 0,1, 0,2, 0,5, 1,0, 2,0 NM
• Ακρίβεια ανάλυσης: ± 5%: (1300 έως 1650 NM, ψήφισμα: 0,05 NM ή περισσότεροι, διόρθωση ψηφίσματος: )
• Σειρά επιπέδων μέτρησης: dBm -90 έως +20 (1200 έως 1650 NM, ευαισθησία: HIGH3) dBm -80 έως +20 (1000 έως 1200 NM, ευαισθησία: HIGH3) dBm -60 έως +20 (600 έως 1000 NM, ευαισθησία: HIGH3)
• Ακρίβεια 2 επιπέδων, 3) ±0.3 DB (1310/1550 NM, εισαγωγή: -30 dBm, ευαισθησία: High1-3)
• Γραμμικότητα επιπέδων: ±0.05 DB (εισαγωγή: +10 έως -50 dBm, ευαισθησία: High1-3)
• Λειότητα επιπέδων: ±0.1 DB (1520 έως 1580 NM), ±0.2 DB (1580 έως 1620 NM)
• Εξάρτηση πόλωσης: ±0.05 DB (1550/1600 NM), τύπος ±0.05 DB. (1310 NM)
• Δυναμική περιοχή: 60 DB (1523 NM, μέγιστο ±0.2 NM, ψήφισμα: 0,01 NM) 70 DB (1523 NM, μέγιστο ±0.4 NM, ψήφισμα: 0,01 NM) 45 DB (1523 NM, μέγιστο ±0.2 NM, ψήφισμα: 0,1 NM)
• Χρόνος σκουπισμάτων: Κα περ. 500 (έκταση: 100 NM ή λιγότεροι, ευαισθησία: ΚΑΝΟΝΑΣ, ΛΑΒΗ, avg.: 1, 501 δείγματα, διόρθωση ψηφίσματος: ΑΠΟ) Περ. 0,5 λ. (έκταση: 100 NM ή λιγότεροι, ευαισθησία: HIGH2, avg: 1, 501 δείγμα, κανένα σήμα)

Λειτουργία:

• Αυτόματη μέτρηση: Λειτουργία προγράμματος (20 πρόγραμμα, 200 βήματα), μακροπρόθεσμη λειτουργία μέτρησης
• Καθορισμός της μέτρησης των όρων: Έκταση που θέτει: 0 έως 1200 NM
• Μέτρηση της ευαισθησίας που θέτει: ΚΑΝΟΝΙΚΟ HOLD/AUTO, ΜΈΣΟ, HIGH1/2/3
• Αριθμός υπολογισμού μέσου όρου της ρύθμισης: 1 έως 1000 φορές
• Αριθμός δειγμάτων που θέτει: 11 έως 20001, ΑΥΤΟΜΑΤΟΣ
• Αυτόματη θέτοντας λειτουργία της μέτρησης των όρων
• Λειτουργία σκούπισμα-μεταξύ-δεικτών
• λειτουργία σκουπισμάτων 0 NM
• Ελαφριά λειτουργία μέτρησης σφυγμού
• Αέρας/κενή λειτουργία μέτρησης μήκους κύματος
• Συγχρονισμένη TLS λειτουργία μέτρησης

Επίδειξη ιχνών:

• Κλίμακα επιπέδων που θέτει: 0,1 έως 10 dB/div, γραμμικά
• Ταυτόχρονη επίδειξη 3 ανεξάρτητων ιχνών
• Μέγιστο/λεπτό επίδειξης λαβής
• Ρόλος που υπολογίζει κατά μέσο όρο την επίδειξη
• Επίδειξη υπολογισμός-μεταξύ-ιχνών
• Ομαλοποιημένη επίδειξη
• Καμπύλη-κατάλληλη επίδειξη
• τρισδιάστατη επίδειξη
• Διασπασμένη επίδειξη
• Επίδειξη πυκνότητας ισχύος, % επίδειξης, επίδειξη dB/km
• Επίδειξη συχνότητας της οριζόντιας κλίμακας άξονα

Ανάλυση στοιχείων:

• WDM ανάλυση κυματοειδούς (μήκος κύματος/επίδειξη καταλόγων Level/SNR), ανάλυση ενισχυτών οπτικής ίνας (ενιαίου/πολυ κανάλι GAIN/NF,), ανάλυση PMD, οπτική ανάλυση φίλτρων, dfb-LD ανάλυση, FP-LD ανάλυση, ανάλυση των οδηγήσεων, ανάλυση SMSR, μέγιστη αναζήτηση, κατώτατη αναζήτηση, φασματική αναζήτηση πλάτους, αναζήτηση πλάτους εγκοπών
• Του δέλτα δείκτης (μέγιστο 200), μαρκαδόρος υπογράμμισης (προδιαγραφή σειράς ανάλυσης)
• Επίδειξη γραφικών παραστάσεων του μακροπρόθεσμου αποτελέσματος μέτρησης

Άλλοι:

• Λειτουργία βαθμολόγησης μόνος-μήκους κύματος (που χρησιμοποιεί την ενσωματωμένη πηγή φωτός αναφοράς)
• Λειτουργία αποζημιώσεων μήκους κύματος/επιπέδων, λειτουργία ετικετών, λειτουργία βοήθειας

Μνήμη:

• Κατασκευή-σε FDD: 3,5 ίντσα 2HD
• Εσωτερική μνήμη: 32 ίχνη, 20 προγράμματα
• Μορφή αρχείου: Αρχείο ιχνών, αρχείο προγράμματος, που μετρά το αρχείο όρου, αρχείο κειμένου (ίχνος, στοιχεία ανάλυσης, κ.λπ.), αρχείο γραφικής παράστασης (BMP, TIFF)
• Παραγωγή στοιχείων: Ενσωματωμένος μεγάλος εκτυπωτής εκτυπωτών

Διεπαφή:

• Τηλεχειρισμός: GP-IB (2 λιμένες) Διεπαφές ελέγχου TLS (TTL)
• Εισαγωγή ώθησης σκουπισμάτων (TTL)
• Το δείγμα επιτρέπει την εισαγωγή (TTL)
• Εισαγωγή ώθησης δειγμάτων (TTL)
• Αναλογική παραγωγή (0 έως 5 Β)
• Τηλεοπτική παραγωγή (VGA)

• Επίδειξη: χρώμα LCD 9,4 ίντσας (ψήφισμα: 640 X 480 σημεία)
• Οπτικός συνδετήρας: FC (πρότυπα)
• Απαίτηση δύναμης: Εναλλασσόμενο ρεύμα 100 έως 120/200 έως 240 Β, 50/60 Hz

Περιβαλλοντικές συνθήκες:

• Λειτουργούσα θερμοκρασία: 5 έως 40 ºC
• Θερμοκρασία αποθήκευσης: -10 έως +50 ºC
• Υγρασία: 80% RH ή λιγότεροι (καμία συμπύκνωση)
• Διαστάσεις και μάζα: Περ. 425 (ψ) Χ 222 (η) Χ 450 (δ) χιλ.

Εφαρμογές:

Οπτική αξιολόγηση πολυδιαυλωτών

Από κοινού με την πηγή συντονίσιμων λέιζερ AQ4321, το AQ6317B μπορεί να επιτύχει το υψηλό ψήφισμα μήκους κύματος/ευρέως τη δυναμική περιοχή με λειτουργία μεγάλων τη σύγχρονη σκουπισμάτων, και η απώλεια εισαγωγής αποτελέσματος, πέρασε το κεντρικές μήκος κύματος και τη γραμμικότητα ως παράμετρος αξιολόγησης οπτικού MUX/DEMUX.

Αξιολόγηση ενισχυτών οπτικής ίνας (EDFA)

Η μέθοδος παρεμβολής ASE χρησιμοποιείται για να μετρήσει το κέρδος και NF, βασικές παράμετροι για την αξιολόγηση ενισχυτών οπτικής ίνας.

Από κοινού με την οπτική συσκευή ανάλυσης ενισχυτών AQ8423Z, το σύστημα μπορεί ακριβώς να μετρήσει το κέρδος και NF με τη μέθοδο σφυγμού, η οποία είναι βέλτιστη για την αξιολόγηση WDM των ενισχυτών οπτικής ίνας.
