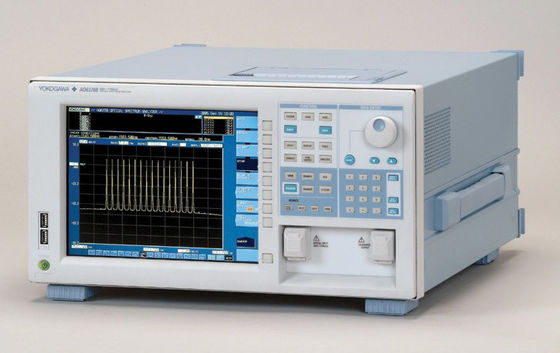

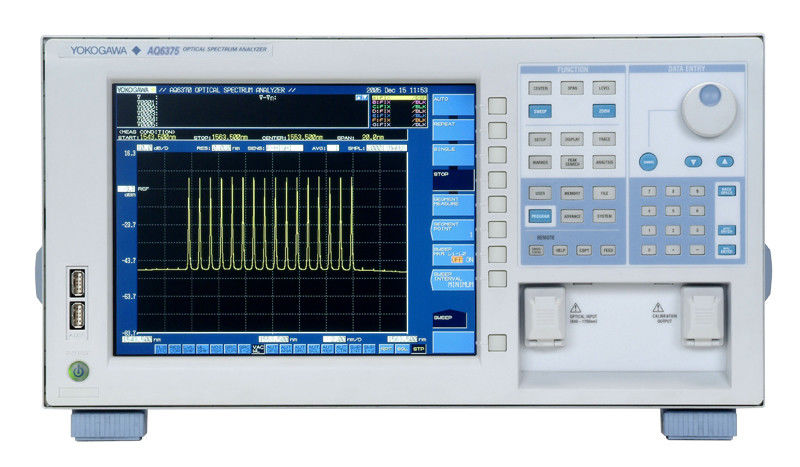

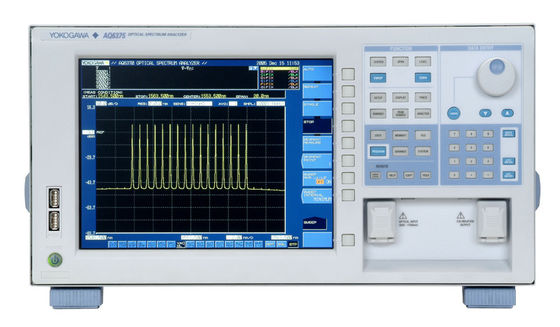

• ΗAQ6375είναι ο πρώτος αναλυτής οπτικού φάσματος που καλύπτει το μεγάλο μήκος κύματος άνω των 2 μm.
  Έχει σχεδιαστεί για ερευνητές και μηχανικούς που αγωνίζονται με ανεπαρκή εξοπλισμό δοκιμών για τη μέτρηση σε αυτά τα μεγάλα εύρη μήκους κύματος.
  Το AQ6375 επιτυγχάνει μετρήσεις υψηλής ταχύτητας με υψηλή ακρίβεια, ανάλυση και ευαισθησία σε ένα συμπαγές πλαίσιο, παρόλο που παρέχει πλήρη δυνατότητα ανάλυσης και ενσωματωμένο βαθμονωτή.δεν απαιτούνται πλέον τα δύσκολα βήματα βαθμονόμησης και η ανάπτυξη εξωτερικού λογισμικού ανάλυσης.
  Τα χαρακτηριστικά αυτά είναι απαραίτητα για την έρευνα, την ανάπτυξη και την κατασκευή οπτικών συσκευών στο εύρος μήκους κύματος από την ζώνη τηλεπικοινωνιών έως 2 μm.
  Κανένα άλλο σύστημα δοκιμών δεν μπορεί να επιτύχει ταυτόχρονα τόσο υψηλή απόδοση και ευκολία χρήσης.

Χαρακτηριστικό:

• Δυνατότητα μέτρησης μεγάλου μήκους κύματος
• Μεγάλη ακρίβεια μήκους κύματος και ανάλυση
• Ευρύ δυναμικό εύρος
• Υψηλή ευαισθησία
• Μέτρηση υψηλών ταχυτήτων
• USB για ποντίκι, πληκτρολόγιο και μνήμη

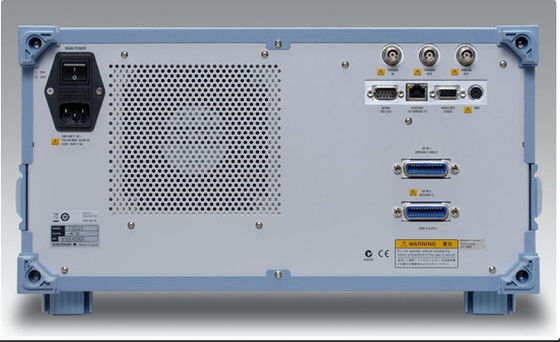

• Απομακρυσμένη λειτουργία (GP-IB, RS-232, Ethernet)

• Με τη λειτουργία αυτή είναι δυνατόν να μετρηθεί το πλάτος ζώνης διέλευσης / το πλάτος διαχωρισμού από τη μετρούμενη μορφή κύματος ενός φίλτρου με χαρακτηριστικά μήκους κύματος τύπου V ή τύπου U.

• Οι παράμετροι της φωτεινής πηγής μπορούν να αναλυθούν από τη μετρούμενη μορφή κύματος κάθε τύπου φωτεινής πηγής μεταξύ DFB-LD, FP-LD και LED.PMD Measurement
• Είναι δυνατό να μετρηθεί η διάσπαση κατά τη πολωτική λειτουργία (PMD) ενός DUT (όπως μια οπτική ίνα) χρησιμοποιώντας το όργανο σε συνδυασμό με αναλυτή, ελεγκτή πολωσίας, πολωτή,και φωτεινή πηγή αυθόρμητης εκπομπής (ASE), υψηλής ισχύος πηγή φωτός LED ή άλλη ευρυζωνική πηγή φωτός.

Ανάλυση WDM

• Με αυτή τη λειτουργία είναι εύκολο να αναλύσετε σήματα μετάδοσης WDM. Μπορείτε επίσης να μετρήσετε OSNR ενός συστήματος μετάδοσης DWDM με απόσταση 50 GHz. Μετρήσεις μήκους κύματος σήματος WDM, επίπεδο,διάστημα μήκους κύματος, και OSNR μπορούν να γίνουν συλλογικά σε έως και 1024 κανάλια και τα αποτελέσματα της ανάλυσης μπορούν να εμφανίζονται σε πίνακα δεδομένων.

Ανάλυση οπτικών ενισχυτών

• Η μέτρηση του κέρδους του οπτικού ενισχυτή και του αριθμού θορύβου από τη μέτρηση της μορφής κύματος του φωτός σήματος που εισέρχεται στον οπτικό ενισχυτή μπορεί να γίνει,καθώς και η μετρούμενη μορφή κύματος του φωτός εξόδου που φεύγει από τον οπτικό ενισχυτή.

Μέτρηση των χαρακτηριστικών του οπτικού φίλτρου

• Τα χαρακτηριστικά του οπτικού φίλτρου μπορούν να μετρηθούν από τη μετρούμενη μορφή κύματος της εισόδου φωτός στο οπτικό φίλτρο από την πηγή φωτός,καθώς και από τη μετρούμενη εκπομπή φωτός με τη μορφή κύματος από το οπτικό φίλτρο.
• Η ανάλυση μπορεί να πραγματοποιηθεί όχι μόνο σε οπτικά φίλτρα με μόνο ένα τρόπο, αλλά και σε φίλτρα WDM πολυτρόπων.

Μέτρηση των διακυμάνσεων επιπέδου στο φως ενός μήκους κύματος

• Αυτή η συνάρτηση χρησιμοποιείται για τη μέτρηση των αλλαγών με την πάροδο του χρόνου στο επίπεδο ενός συγκεκριμένου επιπέδου μήκους κύματος.Ο οριζόντιος άξονας είναι οι άξονες χρόνουΕίναι χρήσιμο για σκοπούς όπως η ευθυγράμμιση του οπτικού άξονα όταν μια πηγή φωτός εισάγεται σε μια οπτική ίνα.

Ανάλυση υποδείγματος

• Η λειτουργία πρότυπου συγκρίνει προκαθορισμένα δεδομένα αναφοράς (δεδομένα πρότυπου) με μια μετρούμενη μορφή κύματος.εάν χρησιμοποιείται λειτουργία για την εμφάνιση του φάσματος στόχου (γραμμή στόχου) στην οθόνη μέτρησης, το φάσμα-στόχο μπορεί να αναφέρεται κατά τη ρύθμιση του οπτικού άξονα μιας οπτικής συσκευής.

Πηγαίνετε/Όχι Πηγαίνετε απόφαση

• Η συνάρτηση δοκιμής Go/No Go συγκρίνει την ενεργό μορφή κύματος με δεδομένα αναφοράς (δεδομένα προτύπου) που έχουν οριστεί εκ των προτέρων από τον χρήστη και εκτελεί δοκιμή στην μετρούμενη μορφή κύματος (δοκιμή Go/No Go).
• Η λειτουργία αυτή μπορεί να χρησιμοποιηθεί αποτελεσματικά σε καταστάσεις όπως οι δοκιμές επιτυχίας/αποτυχίας σε γραμμές παραγωγής.

Ανάλυση μεταξύ Σημαντών Γραμμής / στην περιοχή Ζουμ

• Τα όργανα πραγματοποιούν την ανάλυση του σήματος που περιέχεται στα επιλεγμένα όριαμε τη βοήθεια γραμμών ή με ζουμ.

Προδιαγραφές
