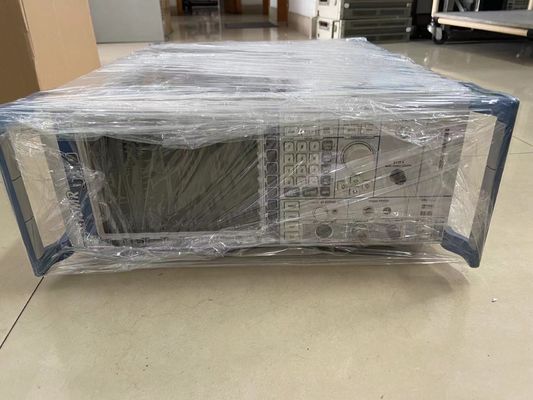

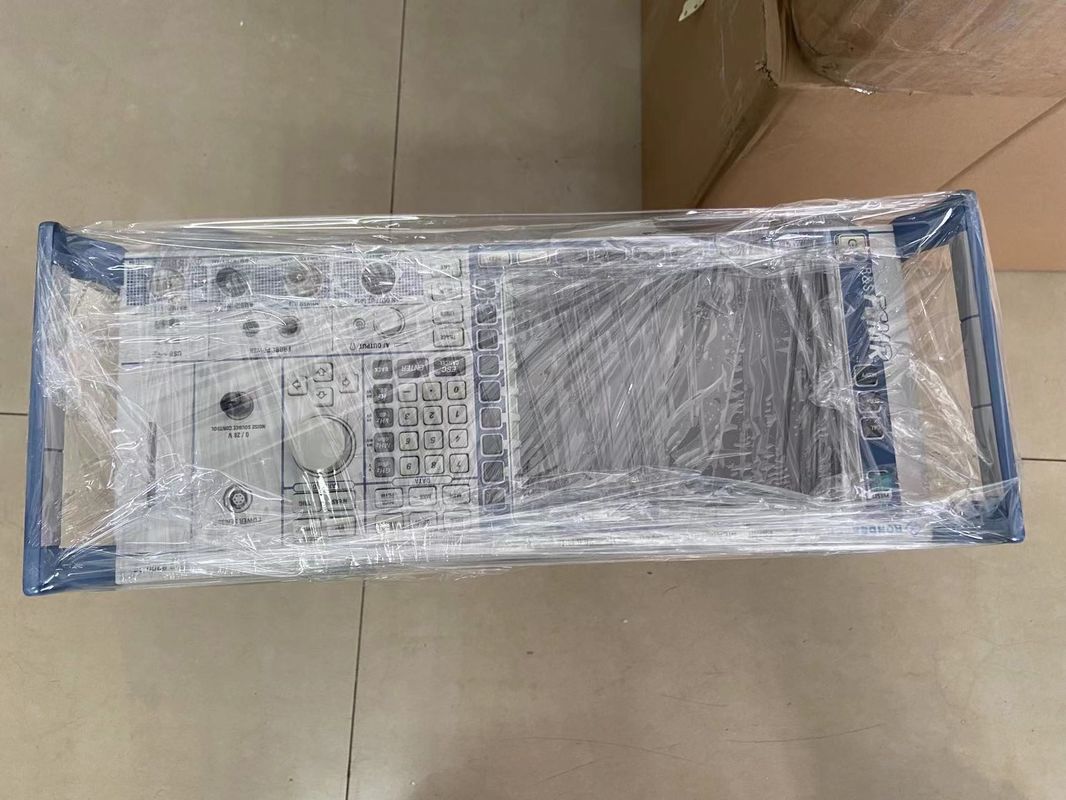

Ροχντέ και Σβάρζ FSMR26 Αναλυτής ΜΕΤΑΣΜΟΣ ΠΑΡΑΓΑΤΗΤΟΣ 20Hz έως 26,5GHz Ταυτόχρονη βαθμονόμηση γεννήσεων σήματος

ΠεριγραφήFSMR26 Αναλυτής ΜΕΤΡΟΠΟΣ ΠΑΡΑΓΑΤΗΤΟΣ

Ο δέκτης μέτρησης R&S FSMR26 (σειρά FSMR) είναι μια λύση ενός κουτιού για τη βαθμονόμηση του επιπέδου ραδιοσυχνοτήτων και των αναλογικών παραμέτρων διαμόρφωσης των γεννήσεων σήματος και της εξασθένισης.Το R&S FSMR συνδυάζει τις λειτουργίες ενός βαθμονωτή επιπέδου, αναλυτής διαμόρφωσης και ήχου, μετρητή ισχύος και αναλυτής φάσματος, όλα σε ένα μόνο όργανο.

Λόγω της υψηλού επιπέδου γραμμικότητας και του εύρους συχνοτήτων έως 26,5 GHz, το R&S FSMR26 είναι ιδανικό για εργασίες μέτρησης σε εργαστήρια βαθμονόμησης και δοκιμών και μετρήσεων.Το R&S FSMR26 της Rohde & Schwarz εκτελεί όλες τις μετρήσεις που είναι απαραίτητες για την βαθμονόμηση των γεννήσεων σήματος και των σταθερών ή μεταβλητών εξασθενητών.

Ως βαθμονωτής επιπέδου, το R&S FSMR επιτυγχάνει μια τιμή γραμμικότητας 0,015 dB + 0,005 dB/10 dB, η οποία αντιστοιχεί πλήρως σε αυτή του τρέχοντος βιομηχανικού προτύπου.Το R&S FSMR26 προσφέρει ένα ευρύ εύρος μετρήσεων από +30dBm έως -130dBmΕπιπλέον, το εύρος ζώνης μέτρησης μπορεί να ρυθμιστεί σε ευρεία όρια μεταξύ 100Hz και 10MHz.Αυτό εμποδίζει την απόκλιση συχνότητας ή την υπολειμματική FM της γεννήτριας σήματος που πρέπει να βαθμολογηθεί να έχει οποιαδήποτε επίδραση..

Όλες οι παραμέτροι διαμόρφωσης και η γεννήτρια διαμόρφωσης του DUT μπορούν να βαθμολογηθούν αποκλειστικά με το R&S FSMR. Αναλυτής διαμόρφωσης και αναλυτής ήχου για τις αναλογικές λειτουργίες διαμόρφωσης AM,Η FM και η PM έχουν ήδη ενσωματωθεί στο όργανοΕπιπλέον, το FSMR είναι εξοπλισμένο με πλήρη ανάλυση φάσματος και μετρητή ισχύος στον οποίο μπορούν να συνδεθούν οι αισθητήρες ισχύος της οικογένειας R&S NRP.

Το R&S FSMR υποστηρίζει επίσης μετρητές ισχύος από άλλους κατασκευαστές, τους οποίους ελέγχει μέσω σύνδεσης λεωφορείου IECIEEE.Επενδύσεις που έχουν ήδη πραγματοποιηθεί από τα τμήματα βαθμονόμησης και ανάπτυξης στο πλαίσιο του στρατού, στους κατασκευαστές κινητών ραδιοφώνων ή στα εργαστήρια μετρολογίας προστατεύονται, δεδομένου ότι μπορούν να συνεχίσουν να χρησιμοποιούν τα υπάρχοντα όργανα τους.

Όλα τα λειτουργικά εξαρτήματα του R&S FSMR26 όπως ο βαθμονωτής επιπέδου, ο αναλυτής διαμόρφωσης, ο αναλυτής ήχου, ο μετρητής ισχύος καθώς και ο αναλυτής φάσματος, ακόμη και εξωτερικά συνδεδεμένοι μετρητές ισχύος,μπορεί να λειτουργεί απευθείας μέσω του μπροστινού πάνελΤο R&S FSMR26 διαθέτει επίσης GPIB και LAN διεπαφές, επιτρέποντας έτσι την εύκολη ενσωμάτωση και τηλεχειρισμό σε συστήματα μέτρησης.

Συνδυασμένες λειτουργίες σε ένα όργανο:

• Κλιμακωτής υψηλής ακρίβειας
• Αναλυτής διαμόρφωσης για AM/FM/PM
• Αναλυτής ήχου με THD και SINAD
• Υποστήριξη αισθητήρων ισχύος NRP για μετρήσεις απόλυτης ισχύος
• Αναλυτής φάσματος υψηλών επιδόσεων

Λειτουργίες και ιδιότητες προσαρμοσμένες στις ανάγκες των εργαστηρίων βαθμονόμησης:

• Πολύ υψηλό επίπεδο σταθερότητας σε χρονικό διάστημα
• Εύκολη στη χρήση, με πλήρη έλεγχο λειτουργίας από το μπροστινό πάνελ R&S FSMR
• Ακολουθήσιμη βαθμονόμηση
• Δοκιμασμένη διαδικασία βαθμονόμησης
• Προδιαγραφές ίσες ή ανώτερες του HP 8902 με την επιλογή 050

Οι προδιαγραφές του δέκτη μέτρησης Rohde & Schwarz FSMR περιλαμβάνουν:

• Περιοχή συχνοτήτων: 20 Hz - 26,5 GHz
• Επίπεδο
  • Γραμμικότητα: 0,015 + 0,005 dB / 10 dB
  • Πεδίο ακρόασης: +10 dBm έως ± 130 dBm
• Μετρήσεις διαμόρφωσης:
  • Πεδίο μέτρησης:
    • Μοντάρωση πλάτους: από 0 έως 100% βάθος διαμόρφωσης
    • Μοντάρωση συχνότητας: μέγιστη απόκλιση 500 kHz
    • Μοντάρωση φάσης: μέγιστη απόκλιση φάσης 10 000 rad
  • Συχνότητα τροποποίησης:
    • Μοντάρωση πλάτους: 50 Hz έως 100 kHz
    • Τροποποίηση συχνότητας: 50 Hz έως 200 kHz
    • Μοντάρωση φάσης: 50 Hz έως 100 kHz
  • Αβεβαιότητα:
    • Μοντάρωση πλάτους: 0,5 έως 1,5%
    • Μοντάρωση συχνότητας: 1 έως 3%
    • Μοντάρωση φάσης: 1%
  • Διαστρέβλωση:
    • Μοντάρωση πλάτους: 0,1%
    • Μοντάρωση συχνότητας: 0,1%
    • Μοντάρωση φάσης: 0,1%
• Φίλτρα ήχου
  • Κατώτατο πέρασμα 3 kHz, 15 kHz, 23 kHz, 100 kHz
  • Υψηλόβαθμος 20 Hz, 50 Hz, 300 Hz
  • Διάσπαση 25/50/75/750 μs
  • Φίλτρα στάθμισης CCITT, CCIR μη σταθμισμένα
• Εισαγωγή ήχου
  • Αντίσταση εισόδου 50 Ωμ/1 MOhm
  • Περιοχή επιπέδου έως 4 V
  • Περιοχή συχνοτήτων 20 Hz έως 1 MHz
  • Εσωτερική αρμονική στρέβλωση 0,1%
• Αναλυτής φάσματος
  • Αναλυτής φάσματος R&S FSU26

Τα χαρακτηριστικά του δέκτη μέτρησης R&S FSMR26 περιλαμβάνουν:

• Ευρύ φάσμα ήχου +10 dBm έως 130 dBm
• Ανάλυση διαμόρφωσης: βάθος διαμόρφωσης, συχνότητα και απόκλιση φάσης
• Ανάλυση ήχου με αυτόματα ρυθμισμένη THD και SINAD
• Η FFT για το ηχητικό σήμα και για το απομονωμένο σήμα
• Ακουστικό φάσμα και απεικόνιση φάσματος του αποσυντονισμένου σήματος
• Δείκτης χρονικού πεδίου του ηχητικού σήματος και του απομονωμένου σήματος
• Φίλτρα ήχου χαμηλής/υψηλής διαβάθμισης και αποφώτιση
• Διαχωρισμένη είσοδος ήχου για βαθμονόμηση των ηχητικών σημάτων
• Γρήγορος μετρητής RF με ανάλυση 0,1 Hz
• Λειτουργίες αναλυτή φάσματος όπως για τον αναλυτή φάσματος υψηλών επιδόσεων R&S FSU
• Υψηλή ανθεκτικότητα σε παρασυρόμενα ή ασταθή σήματα
• Πλήρως προγραμματιζόμενο μέσω GPIB/LAN

Οι δέκτες μέτρησης της σειράς Rohde & Schwarz FSMR υποστηρίζουν τις ακόλουθες τεχνολογίες:

• WCDMA / HSPA / HSPA+
• GSM / EGPRS / EDGE Evolution
• CDMA2000® 1xEV-DO
• CDMA2000® 1xRTT
• TD-SCDMA
• GSM-R
• TETRA
• cdmaOne
• DECT
• Bluetooth
• Ζιγκ Μπι
• ΜΒΜΣ
• FM
• ΑΜ
