Η σειρά AWG7000 παράγει έναν μοναδικό συνδυασμό ανώτερου ερεθίσματος σήματος, ασύγκριτου δείγματος, εύρους ζώνης και πιστότητας σήματος και απρόσκοπτης χρηστικότητας.Η οικογένεια αυτή προσφέρει τη βέλτιστη λύση στον κλάδο για τα προκλητικά προβλήματα ερεθίσματος σήματος που αντιμετωπίζουν οι σχεδιαστές που επαληθεύουνΜε ταχύτητες δειγματοληψίας από 5 GS/s έως 20 GS/s (10-Bits), μαζί με 1 έως 2 κανάλια εξόδου,Οι δυσκολότερες προκλήσεις μέτρησης στην μονάδα δίσκου, επικοινωνιών, ψηφιακών καταναλωτών και σχεδιασμού/ελέγχου ημιαγωγών μπορούν εύκολα να επιλυθούν.Τα ανοικτά εργαλεία που βασίζονται σε Windows (Windows XP) παρέχουν ευκολία χρήσης και επιτρέπουν τη σύνδεση με περιφερειακά συστήματα και τη συμβατότητα με λογισμικό τρίτων

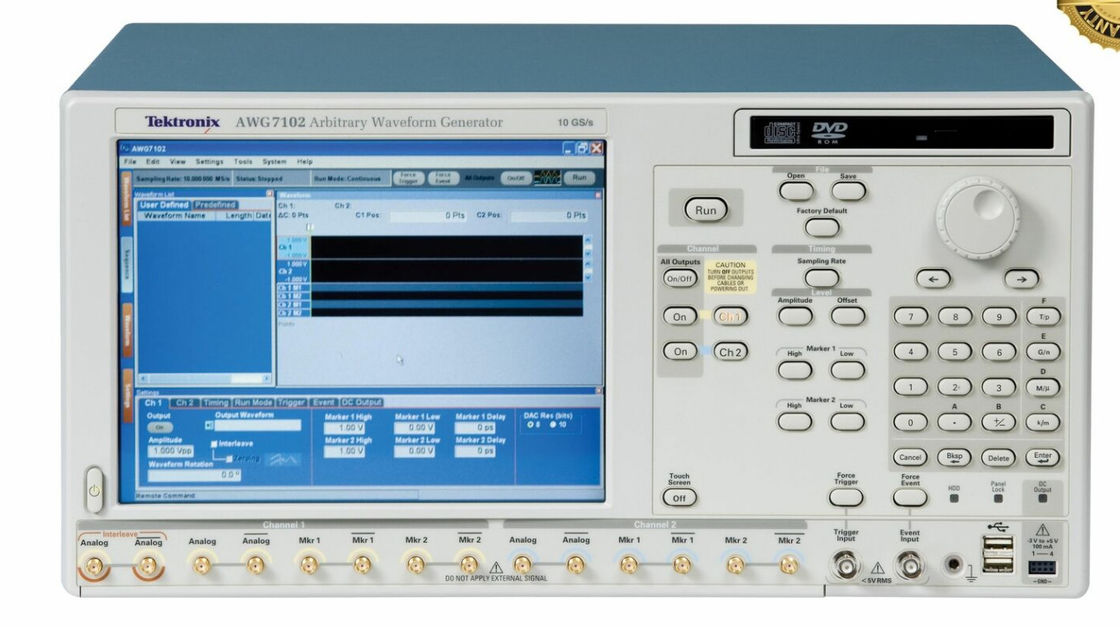

ΧαρακτηριστικάTektronix AWG7102

• 10 GS/s (20 GS/s) και 5 GS/s μοντέλα
• 2 ή 4 εξόδους δείκτη μεταβλητού επιπέδου· ακριβής συγχρονισμός με μόνο 30 psp-p Συνολικό Jitter (σε 10-12 BER, τυπικό) 45 ps Tr/Tf (20% έως 80%); Μέχρι 300 ps Περιοχή (1 ps Ανάλυση) Ελέγχος καθυστέρησης
• Μέχρι 64 M (64,800,000) Το μήκος εγγραφής σημείων παρέχει μεγαλύτερες ροές δεδομένων
• Η αλληλουχία σε πραγματικό χρόνο δημιουργεί ατελείωτες κυματικές βρόχες, άλματα και υπό όρους κλάδους
• 1 ή 2 αυθαίρετες εξόδους κυματικής μορφής· ακριβής συγχρονισμός με μόνο 20 psp-p Συνολικό Jitter (σε 10-12 BER, τυπικό) 45 ps Tr/Tf (20% έως 80%); ±100 ps Περιοχή (1 ps Ανάλυση) Διακαναλικός έλεγχος κλίσης
• Η διαισθητική διεπαφή χρήστη συντομεύει το χρόνο δοκιμής
• Έως 100 fs Ελέγχος μετατόπισης χρονομέτρου στην άκρη της ανάλυσης
• Ψηλή ανάλυση έως 10 bit Διαθέσιμη: 10 bit (χωρίς έξοδο μαρκέ) ή 8 bit (με δύο έξοδα μαρκέ)

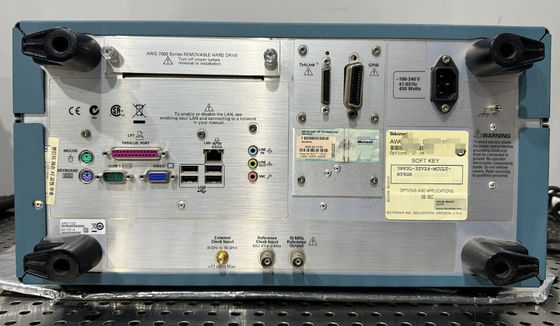

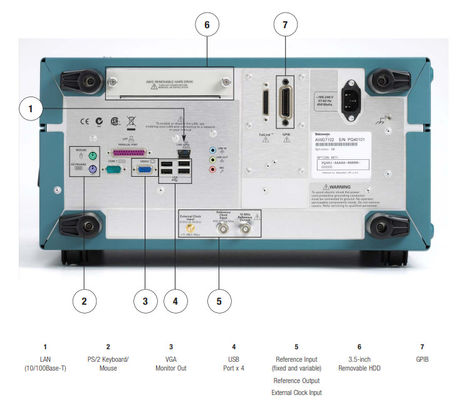

• Ενσωματωμένος υπολογιστής υποστηρίζει την ενσωμάτωση δικτύου και παρέχει ενσωματωμένο DVD, αφαιρούμενο σκληρό δίσκο, LAN και θύρες USB
• Η αλληλουχία δημιουργεί ατελείωτες κυματικές βρόχες, άλματα και όρους

ΕφαρμογέςAWG7102

• Σχεδιασμός και δοκιμή μεικτού σήματος: 2 κανάλια αναλογική έξοδος συν 4 κανάλια σήμανσης
• Δίσκος (μαγνητικός/οπτικός) Διαβάστε/Γράψτε: ∆ύνατα δεδομένων έως 5 Gbps (2 σημεία/κύτταρο) ή ανάλυση χρόνου 50 ps
• Πραγματική, ιδανική ή διαστρεβλωμένη παραγωγή σήματος, συμπεριλαμβανομένων όλων των προβλημάτων, ανωμαλιών και δυσλειτουργιών
• Τηλεπικοινωνίες/Επικοινωνίες δεδομένων: ∆ύναται να χρησιμοποιηθεί έως και 10 Gbps (διπλό, προ-/από-εντολή και πολυεπίπεδη λογική)
• Υψηλής ταχύτητας, χαμηλής ταχύτητας πηγή δεδομένων / παλμού και ρολογιού
• Δείκτες κυματικής μορφής που εισάγονται από εργαλεία τρίτων, όπως MathCAD, MatLab, Excel και άλλα
• Βελτιωμένη/κατεστραμμένη αναπαραγωγή σημάτων που έχουν συλληφθεί από ΔΣΜ
• Ασύρματες επικοινωνίες: έως 5 GHz (4 σημεία κύκλου κύματος/κύκλο) Ανεξάρτητα σήματα ραδιοσυχνοτήτων/IF και ευρείας ζώνης με διαμόρφωση I και Q βασικής ζώνης
