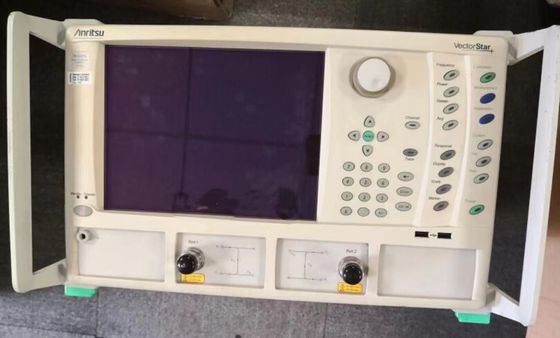

Χρησιμοποιημένος αναλυτής δικτύου Anritsu MS4647A 10 MHz έως 70 GHz, βαθμονωμένος

Περιγραφή του Anritsu MS4647A:

Το Anritsu MS4647A VectorStar VNA προσφέρει ένα νέο σημείο αναφοράς απόδοσης για τις μετρήσεις S-παραμέτρων συσκευών RF, μικροκυμάτων και χιλιοστών κυμάτων.Σε μια ενιαία ρύθμιση μπορείτε να συλλάβετε και να εμφανίσετε την απόδοση S-παραμέτρων μιας συσκευής σε όλη τη συχνότητα του ενδιαφέροντος, η αντιστοιχία σε συγκεκριμένη τοποθεσία χρησιμοποιώντας χρονικό πεδίο με μέγιστη ανάλυση εύρους ζώνης 70 GHz και η λειτουργία κλειστού χώρου σε συγκεκριμένη τοποθεσία εντός της συσκευής.Μεγαλώστε σε στενά εύρη ενδιαφέροντος και εκτελέστε πρόσθετη ανάλυση όπως καθυστέρηση ομάδας και ανταπόκριση συχνότητας.

Το VectorStar ενσωματώνει έναν ισχυρό μικροεπεξεργαστή και μια προσαρμοσμένη σύνδεση δεδομένων υψηλής ταχύτητας DSP για την γρήγορη μεταφορά των δεδομένων.Η χρήση της άμεσης πρόσβασης στη μνήμη και τα βαθύτατα μνήμη buffers όχι μόνο επιτυγχάνει γρήγορη συχνότητα βήμα, αλλά επίσης αποθηκεύει και χειρίζεται τεράστιες ποσότητες δεδομένων.Το VectorStar VNA βελτιστοποιεί τις επιδόσεις ευρυζωνικής δυναμικής εμβέλειας χρησιμοποιώντας την αρχιτεκτονική αρμονικού δειγματοληπτή και συμπεριλαμβανομένης της τεχνολογίας μη γραμμικής γραμμής μετάδοσης (NLTL)Αυτή η τεχνική, που ενσωματώνει τα διπλώματα ευρεσιτεχνίας της Anritsu,ελαχιστοποιεί σημαντικά την αρμονική N roll-off και παρέχει έτσι το ευρύτερο δυναμικό φάσμα σε υψηλές συχνότητες. Ενσωματώστε το VectorStar με σταθμούς ανίχνευσης από τους κορυφαίους κατασκευαστές ανίχνευσης για την πραγματοποίηση ακριβών μετρήσεων σε κυκλώματα μικροκυμάτων και χιλιοστών.Η συμβατότητα με το λογισμικό βαθμονόμησης επιτρέπει γρήγορες αυτοματοποιημένες βαθμονόμησεις για ακριβείς μετρήσεις διακριτών FET, MMIC, παθητικά συστατικά και άλλα.

Οι προδιαγραφές για τον αναλυτή δικτύου διανυσμάτων ANRITSU MS4647A περιλαμβάνουν:

• Περιοχή συχνοτήτων 10 MHz έως 70 GHz
• Δυναμικό εύρος έως 140dB
• Δύναμη εξόδου +13dBm

Χαρακτηριστικά:

• Το ευρύτερο εύρος συχνοτήτων από μια ενιαία ομοαξονική πύλη δοκιμής που καλύπτει 70 kHz έως 70 GHz σε ένα μόνο όργανο και 70 kHz έως 110 GHz στη διάταξη ευρυζωνικής σύνδεσης
• Ταχύτερη συνθετική ταχύτητα μέτρησης με σαρώσεις < 20 μsec ανά σημείο
• Υψηλότερο δυναμικό εύρος ̇ έως 140dB
• Υψηλή διαθέσιμη ισχύς ̇ έως +13dBm
• Βέλτιστη απόδοση χαρακτηριστικών δοκιμαστικού λιμένα έως 50dB σε κατευθυντικότητα, αντιστοιχία πηγής και αντιστοιχία φορτίου
• Η υψηλότερη ανάλυση δεδομένων χρησιμοποιώντας 100.000 σημεία για μέγιστη ευελιξία
• Βέλτιστα δεδομένα μοντελοποίησης συσκευών Βέλτιστη ανάλυση χρονικού τομέα
