Δοκιμαστική συσκευή για την ανάλυση δικτύων μικροκυμάτων

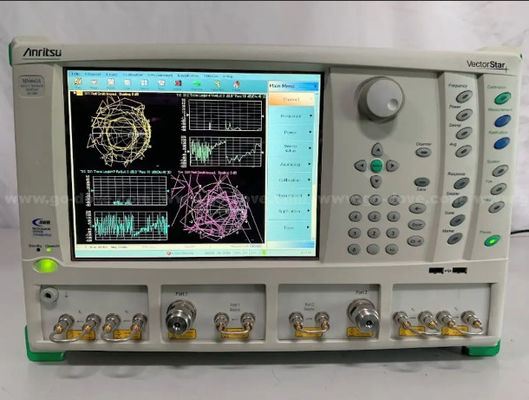

Περιγραφή του Anritsu MS4642A:

Λύσεις ανάλυσης ευρυζωνικών δικτύων υψηλής απόδοσης

να παρέχουν προδιαγραφές για λύσεις ευρυζωνικής ομοειδούς ζώνης 110 GHz, κυματοειδούς ζώνης και πολλαπλών θύρων, με βάση το VNA MS4640A.Ένα έγχρωμο λεπτομερές φυλλάδιο παρέχει λεπτομερείς περιγραφές των χαρακτηριστικών και των οφελών της οικογένειας VectorStar.

Εισαγωγή των αναλυτών δικτύου διανυσματικών μικροκυμάτων σειράς MS4640

Το παρόν έγγραφο παρέχει τις προδιαγραφές για τους ανάλυστους δικτύων διανυσματικών μικροκυμάτων (VNA) της σειράς MS4640A που παρατίθενται κατωτέρω, συμπεριλαμβανομένων όλων των σχετικών επιλογών και εξαρτημάτων.Τεχνικά μοντέλα και συχνότητες λειτουργίας

MS4642A 10 MHz έως 20 GHz

MS4644A 10 MHz έως 40 GHz

MS4645A ∙ 10 MHz έως 50 GHz

MS4647A ∙ 10 MHz έως 70 GHz

Επιλογές

MS4640A-002 Χρονοδιάγραμμα

MS4640A-007 ∆ιαφορά αποδέκτη

MS464xA-041 ∆είκτη θορύβου

MS464xA-051 Δήμοι άμεσης πρόσβασης

MS464xA-061 ∆ιαχείριση ενεργών μετρήσεων, 2 αποσβεστήρες

MS464xA-062 ∆ιαχείριση ενεργών μετρήσεων, 4 αποσβεστήρες

MS4640A-070 70 kHz Επέκταση χαμηλής συχνότητας

MS4647A-080/081 ¢ Σύστημα ευρυζωνικών/χιλιόμετρων κυμάτων

MS464xA-082/083 110 GHz και επέκταση χιλιοστών κυμάτων

Ο Αναλυτής Δικτύου Vector Anritsu MS4640A προσφέρει ένα νέο επίπεδο απόδοσης για τους μηχανικούς μοντελοποίησης συσκευών που αγωνίζονται να χαρακτηρίσουν με ακρίβεια και αξιοπιστία τις συσκευές τους,Για τους μηχανικούς Ε& Α που πιέζουν το τελευταίο κλάσμα ενός dB από τα μοντέρνα σχέδιά τους, και για τον μηχανικό παραγωγής που προσπαθεί να μεγιστοποιήσει την απόδοση χωρίς να θυσιάσει την ακρίβεια.

Το Anritsu MS4640A VNA προσφέρει την ευρύτερη κάλυψη σε ένα μόνο όργανο, 70 kHz έως 70 GHz.Οι επιπλέον δύο δεκαετίες στο χαμηλό επίπεδο είναι ακόμη πιο εντυπωσιακές από την εγγυημένη κάλυψη 70 GHz στο υψηλό επίπεδο.Η κορυφαία στον κλάδο δυναμική περιοχή 100 dB στα 70 GHz, σε συνδυασμό με εξαιρετική ακατέργαστη απόδοση,θα προσφέρει την καλύτερη ακρίβεια και σταθερότητα στις πιο δύσκολες μετρήσειςΚαι όταν μπορείτε να επιτύχετε συνθετικές σαρώσεις στα ταχύτερα 20 μs / σημείο της βιομηχανίας, ενώ επιτυγχάνετε ευαισθησία μεγαλύτερη από 80dB, το αποτέλεσμα είναι το καλύτερο VNA που διατίθεται στην αγορά σήμερα,Και για πολύ καιρό ακόμα..

Η Anritsu VNA προορίζεται να γίνει η ιδανική πλατφόρμα VNA μικροκυμάτων, χτισμένη σε μια αρχιτεκτονική Open Windows, με απεριόριστες δυνατότητες όπως 100,001 σημεία σε λειτουργία ενός καναλιού,με ευέλικτη συνδεσιμότητα, και διαισθητική διεπαφή.

• Το ευρύτερο εύρος συχνοτήτων από μια ενιαία ομοαξονική πύλη δοκιμής που καλύπτει 70 kHz έως 70 GHz σε ένα μόνο όργανο και 70 kHz έως 110 GHz στη διάταξη ευρυζωνικής σύνδεσης
• Ταχύτερη συνθετική ταχύτητα μέτρησης με σαρώσεις < 20 μsec ανά σημείο
• Ανώτερο δυναμικό εύρος - έως 140dB
• Υψηλή διαθέσιμη ισχύς - έως +13dBm
• Βέλτιστες επιδόσεις χαρακτηριστικών δοκιμαστικού λιμένα - έως 50dB στην κατευθυντικότητα, την αντιστοιχία πηγής και την αντιστοιχία φορτίου
• Το πιο βολικό αυτόματο σύστημα βαθμονόμησης με την καλύτερη ακρίβεια
  • Χρησιμοποιήστε Precision AutoCal για μια εύκολη μέθοδο βαθμονόμησης VNA με ένα κουμπί
  • Καλύτερη ακρίβεια από την παραδοσιακή βαθμονόμηση SOLT
  • Ξοδέψτε λιγότερο χρόνο για τη δημιουργία του VNA για την επόμενη σειρά παραγωγής
• Η υψηλότερη ανάλυση δεδομένων χρησιμοποιώντας 100.000 σημεία για μέγιστη ευελιξία
• Βέλτιστα δεδομένα μοντελοποίησης συσκευής
  • Ακριβές μοντέλο συσκευών μέχρι DC χρησιμοποιώντας βαθμονωμένες, ανιχνεύσιμες τιμές που ξεκινούν από 70 kHz
  • Εξάλειψη της ανάγκης για συνδεδεμένη σύνδεση δύο VNA
• Βέλτιστη ανάλυση πεδίου χρόνου
  • 100,000 σημεία και μέγεθος βήματος συχνότητας 700 kHz παρέχουν τις πιο ακριβείς, υψηλότερης ανάλυσης, μετρήσεις Low Pass Mode
  • Μέτρηση μεγάλων γραμμών μετάδοσης με την καλύτερη εμβέλεια χωρίς μεταβολή
• Περιλαμβάνει ως τυποποιημένα εργαλεία σχεδιασμού απαραίτητα για τον σχεδιασμό υψηλής συχνότητας IC, PCB και μονάδων
