Συσκευή ανάλυσης φάσματος RF

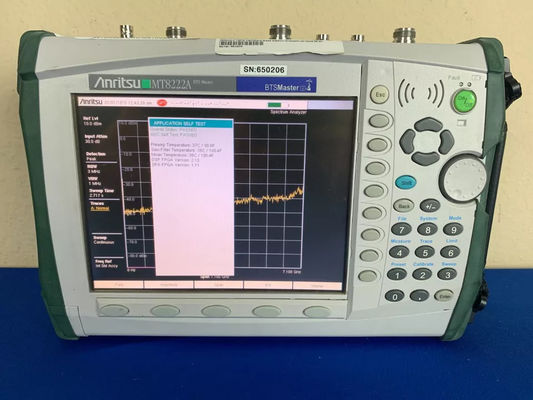

Created with Pixso. Αναλυτής σταθμού βάσης Anritsu BTS Master MT8222A 10 MHz έως 4 GHz
Λεπτομέρειες
Τόπος καταγωγής:
ΗΠΑ
Πιστοποίηση:
CNAS
Ονομασία προϊόντος:
Συσκευή ανάλυσης φάσματος
Συχνότητα:
10 MHz έως 4 GHz
Φόρμα:
Κρατήρας
Υπόθεση:
Προηγουμένως σε ιδιοκτησία
Εργασίες:
Δοκιμάστηκε, σε πλήρεις συνθήκες εργασίας
Κλιμακωμένο:
- Ναι, ναι.
Συσκευασία λεπτομέρειες:
Καρτόνι
Δυνατότητα προσφοράς:
σε αποθέματα
Επισημαίνω:

Ελέγχων σταθμού βάσης

,

Διορθωτής βασικού σταθμού MT8222A

,

Αναλυτής σταθμού βάσης 10 MHz έως 4 GHz

Περιγραφή του προϊόντος
Αναλυτής σταθμού βάσης Anritsu BTS Master MT8222A 10 MHz έως 4 GHz
Περιγραφή του Anritsu ΜΤ8222:

Το BTS Master MT8222A είναι η επιλογή αξίας για την ανάπτυξη, τη συντήρηση και την αντιμετώπιση προβλημάτων ασύρματων σταθμών βάσης 2G/2.5G, 3G και 4G.Το BTS Master είναι ένας συνδυασμός του δημοφιλούς Spectrum Master MS2721B και του VNA Master MS2024A που προσφέρεται ως μια φορητή λύση, με βάρος 4 κιλά.

Ο νέος BTS Master είναι ένα ολοκληρωμένο εργαλείο δοκιμής πολυλειτουργικού σταθμού βάσης που εξαλείφει την ανάγκη να μεταφέρετε και να μαθαίνετε πολλαπλά σετ δοκιμών.Οι δυνατότητες μέτρησης του MT8222A περιλαμβάνουν ανάλυση φάσματος, συμπεριλαμβανομένων των έξυπνων μετρήσεων., απώλεια επιστροφής ακρίβειας, VSWR, απώλεια καλωδίου, απόσταση-αποτυχία, δύο πόρτες κέρδος/αποτυχία, ένα πόρτο και δύο πόρτες μέγεθος και φάση, ανάλυση παρεμβολών, φασματογράφημα,Μετρήσεις ραδιοσυχνοτήτων και αποσυνμόρφωσης για LTE, WCDMA/HSDPA, GSM/GPRS/EDGE, CDMA, EVDO, TD-SCDMA, σταθερό WiMAX και κινητό WiMAX, μεταμόρφωση WCDMA/HSDPA, CDMA, TD-SCDMA, EVDO over the air (OTA), πληροφορίες τοποθεσίας,βελτιωμένη ακρίβεια του ταλαντωτή αναφοράς συχνότηταςΤο μέτρο ισχύος υψηλής ακρίβειας (επιλογή 19) παρέχει πραγματικές μετρήσεις RMS.
Το BTS Master μπορεί να ρυθμιστεί με αναλυτή παρεμβολών, ο οποίος μεγιστοποιείται από τον ενσωματωμένο προεμφυλιστή χαμηλού θορύβου MT8222A.Το αποτέλεσμα είναι ότι τα σήματα παρεμβολής έως και -162 dBm μπορούν να εντοπιστούν και να εντοπιστούν.Τα σήματα παρεμβολής μπορούν να εντοπιστούν με τη χρήση της οθόνης φασματογράμματος.
  • Ανάλυση φάσματος - ανά πάσα στιγμή, οπουδήποτε (100 kHz έως 7,1 GHz)
  • Δοκιμές καλωδίων και κερατοειδών, μετρήσεις μιας θύρας και δύο θύρων (10 MHz έως 4,0 GHz, 10 MHz έως 6,0 GHz προαιρετικά)
  • Ανάλυση κόμβου Β WCDMA/HSDPA
  • Ανάλυση σταθμού βάσης GSM/GPRS/EDGE
  • Ανάλυση σταθμού βάσης TD-SCDMA
  • Ανάλυση LTE
  • Ανάλυση σταθερού σταθμού βάσης WiMAX
  • Ανάλυση κινητού σταθμού βάσης WiMAX
  • Ανάλυση σταθμού βάσης CDMA
  • Ανάλυση σταθμού βάσης EVDO
  • Ανίχνευση παρεμβολών και τοποθέτηση
  • Δραστηριώδεις δοκιμές T1/FT1
  • Δοκιμές λειτουργίας T3/T1/FT1
  • 2 Mb/s - Λειτουργικές δοκιμές E1

Χαρακτηριστικά:

  • Συσκευή χειροκίνητη, με μπαταρία, βάρους 4 kg (9 lbs)
  • Μεγάλη αντανάκλαση σε χρώμα ορατή στο φως της ημέρας
  • Βέλτιστο στην κατηγορία Εμφανισμένο μέσο επίπεδο θορύβου < -163 dBm τυπικό σε εύρος ζώνης ανάλυσης 1 Hz σε 1 GHz
  • Μετρήσεις 1 λιμάνου και 2 λιμάνων 1 διαδρομής, διορθωμένες με διανυσματικό
  • FlexCal
  • Ενσωματωμένη μεταβλητή 12V έως 32V
  • Αποσυντονίστε τα σήματα WCDMA χρησιμοποιώντας τη μέτρηση Over The Air (OTA) ενώ κάθεστε στο αυτοκίνητο
  • WCDMA/HSDPA TD-SCDMA, LTE, GSM/GPRS/EDGE, CDMA, EVDO, σταθερό WiMAX, RF και μετρήσεις απομονωτή
  • Αυτοματοποιημένη λειτουργία Pass/Fail για μετρήσεις WCDMA/HSDPA, GSM/GPRS/EDGE, CDMA, EVDO, TD-SCDMA, WiMAX σταθερής και WiMAX κινητής
  • Εντόπισε και μέτρησε το σήμα παρεμβολής
  • Χρησιμοποιώντας τη μέτρηση φασματογράμματος προσδιορίζουν τις διαλείπουσες παρεμβολές
  • Μέτρηση συχνότητας, εύρους ζώνης και ισχύος πολλαπλών μεταδιδόμενων σημάτων
  • Δημιουργήστε έως και 20 προσαρμοσμένα κανάλια και σαρώστε κανάλια με συχνότητα ή αριθμό καναλιού
  • Αποδέκτης GPS για πληροφορίες τοποθεσίας και βελτίωση της ακρίβειας του ταλαντωτή συχνότητας
  • Πολυγλωσσική διεπαφή χρήστη (αγγλικά, κινέζικα, γαλλικά, γερμανικά, ιαπωνικά, ισπανικά, κορεατικά, ιταλικά)
  • Η μπαταρία Li-Ion επαναφορτιζόμενη/εκτός πεδίου



Ειδικές προδιαγραφές
Αναλυτής καλωδίων και κεραίας
Περιοχή συχνοτήτων: 10 MHz έως 4 GHz
Ακριβότητα συχνότητας 25 ppm
Ανάλυση συχνότητας: 10 Hz
Στοιχεία δεδομένων: Κατώτατο, Μεσαίο, Υψηλό (137/275/551)
Ασφάλεια από παρεμβολές: Στο κανάλι: +17 dBm
Ενεργός συχνότητα: 0 dBm (RF Out) +30 dBc RF In
Δύναμη 1 θύρας: Υψηλή: 0 dBm (τυπική)
Δύο θύρες ισχύος:

Υψηλή: 0 dBm (τυπική)

Κατώτατο: 35 dBm (τυπικό)
Διορθωμένη Οδηγία: 42 dB (10 MHz έως 6 GHz)
Ακριβότητα 1 θύρα: = <0.8 +∙ 20 log (1 ±10 ∆Δ/20)
Δυναμική περιοχή συστήματος: 80 dB, 10 MHz έως 3 GHz
70 dB, > 3 GHz έως 5,5 GHz
65 dB, > 5,5 GHz έως 6 GHz
Επιστροφή απώλειας: Περιοχή: 0 έως 60 dB
Ανάλυση: 0,01 dB
VSWR:

 		 Πεδίο: 1 έως 65
Ανάλυση: 0.01
Απώλεια καλωδίου: Περιοχή: 0 έως 30 dB
Ανάλυση: 0,01 dB
Φάση 1-Λιμάνι: Πεδίο: ∼180° έως +180°
Ανάλυση: 0,01°
Χάρτης Σμιθ: Ανάλυση: 0.01
Βελτίωση 2-Πόρτου: Περιοχή: ¥120 έως 100 dB
Ανάλυση: 0,01 dB
Φάση 2 λιμένων Πεδίο: ∼180° έως +180°
Ανάλυση: 0,01°
Απόσταση-αποτυχία: Ανάλυση σφάλματος (μέτρα): (1.5 x 108 x vp) /ΔF vp είναι η σταθερά διάδοσης και ΔF είναι F2-F1 σε Hz
Οριζόντια εμβέλεια (μέτρα): 0 έως (σημεία δεδομένων-1) x Ανάλυση σφάλματος έως μέγιστο 1500m (4921 ft.)
όπου τα σημεία δεδομένων = 137/275/551
Βόρειο εύρος (αποδόσεις) 0 έως 60 dB
Βόρειο εύρος (VSWR) Από 1 έως 65

Αναλυτής φάσματος

Περιοχή συχνοτήτων: 100 kHz έως 7,1 GHz
Μέγιστη συνεχής είσοδος +30 dBm
Ανάλυση συντονισμού: 1 Hz
Αναφορά συχνότητας: Γήρανση: ±1 ppm/10 έτη
Ακριβότητα: ±0,3 ppm (25 °C ±25 °C) + γήρανση
Διάστημα συχνότητας: 10 Hz έως 7,1 GHz συν 0 Hz (μηδενικό εύρος)

Ώρα για σάρωση: Ελάχιστο 100 ms, εύρος ζώνης βίντεο10 μs έως 600 δευτερόλεπτα (μηδενικό εύρος)
Σκανδάλη σάρωσης:

Ελεύθερος δρόμος, Single, Video, Εξωτερικό
Διάταξη εύρους ζώνης:

(απ' το πλάτος 3 dB) ±10%, 1 Hz έως 3 MHz σε

Διάταξη 8 MHz με εύρος ζώνης αποσυνμόρφωσης 1·3
Διάταξη ζώνης: (­3 dB) 1 Hz έως 3 MHz σε ακολουθία 1­3
Φάση θορύβου SSB: ∆αύξηση της τάσης της ακτινοβολίας κατά τη διάρκεια της δοκιμής
∆102 dBc/Hz μέγιστο σε 100 kHz απόσταση από τον φορέα
Αμβέλεια:
Πεδίο μέτρησης DANL έως +30 dBm
Προεμφυλιστής απενεργοποιημένος: 100 kHz έως ≤10 MHz ±1,5 dB
> 10 MHz έως 4 GHz ± 1,25 dB
> 4 GHz έως 7,1 GHz ± 1,75 dB
Πλάκα που σχετίζεται με την είσοδο: (εισόδου 30 dBm, εξασθένιση εισόδου 0 dB, εύρος <1,7 GHz)
¥70 dBc τυπικό ¥60 dBc μέγιστο*

Γενικά ερωτήματα:
1Μπορείτε να στείλετε παραγγελία στον Καναδά ή την Αυστραλία;
Ναι, μπορούμε. Στέλνουμε παραγγελίες σε όλο τον κόσμο.
2- Ποια μέθοδο παράδοσης χρησιμοποιείτε;
Μπορούμε να στείλουμε με EMS, DHL, FedEx, UPS, TNT με αριθμό παρακολούθησης.
3Ποιο είναι το όρο πληρωμής σας;
100% πληρωμή T/T πριν από την αποστολή.
4Πώς μπορώ να κάνω άλλη ερώτηση;
Μπορείτε να επικοινωνήσετε μαζί μας στο διαδίκτυο ή να μας αφήσετε μηνύματα παρακάτω.
