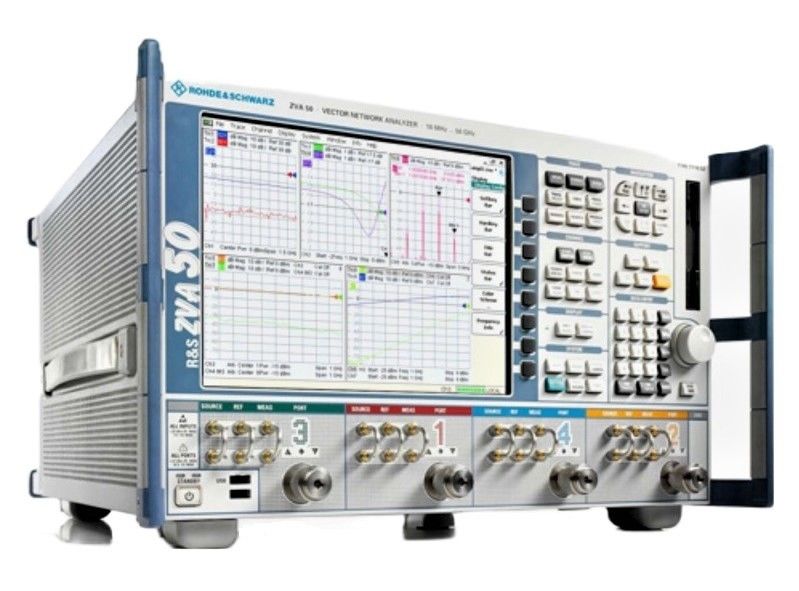

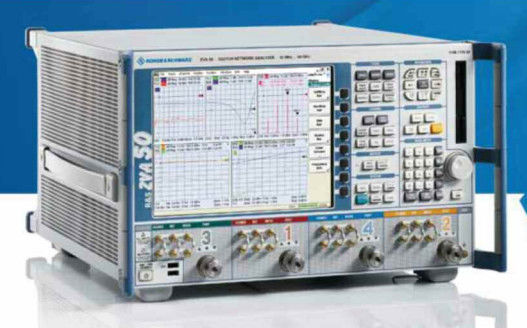

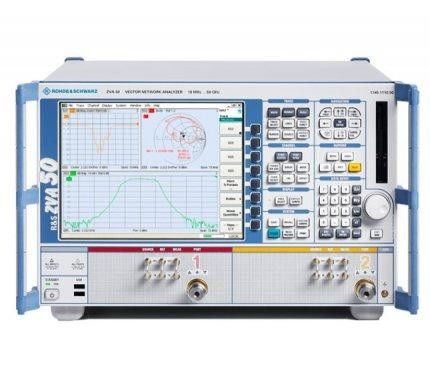

Ροχντέ και Σβάρζ ZVA50 Network Analyzer Πολυδιάθετο εξοπλισμό δοκιμών χρησιμοποιούμενο σε πάγκο δοκιμών

Περιγραφή των Rohde και Schwarz ZVA50

Ο νέος R&S ZVA50 είναι ο πρώτος αναλυτής δικτύου 50 GHz με τέσσερις θύρες στον κόσμο.ο αναλυτής επιτρέπει για πρώτη φορά τη διενέργεια μετρήσεων σε πολλαπλές θύρες και ισορροπημένα συστατικά σε αυτό το εύρος συχνοτήτων με τη χρήση ενός μόνο οργάνουΤο R&S ZVA50 προσφέρει επίσης μοναδικά χαρακτηριστικά και προδιαγραφές για μετρήσεις με παλμούς σε εφαρμογές ραντάρ και δορυφόρων.

Επιπλέον, η δεύτερη ολοκληρωμένη πηγή του R&S ZVA50 εξοικονομεί χρήματα, διότι εξαλείφει την εξωτερική γεννήτρια που απαιτείται συνήθως για τις μετρήσεις διατροποποίησης και αναμεικτήρα.Αυτό απλοποιεί σημαντικά τη λειτουργία και τη ρύθμιση δοκιμώνΕπιπλέον, η ενσωματωμένη πηγή σαρώνει το εύρος συχνοτήτων που πρέπει να αναλυθεί 10 φορές ταχύτερα από τις εξωτερικές λύσεις και έτσι αυξάνει σημαντικά την απόδοση μέτρησης.Δεδομένου ότι οι μετρήσεις S-παραμέτρου και διατροποποίησης μπορούν να πραγματοποιηθούν ταυτόχρονα, τα DUT πρέπει να συνδέονται μόνο μία φορά - ένα σαφές πλεονέκτημα στην ταχύτητα μέτρησης.

Η αρχιτεκτονική τεσσάρων θύρων του R&S ZVA50 επιτρέπει στους χρήστες να εκτελούν δοκιμές σε ισορροπημένα εξαρτήματα.Οι ολοκληρωμένες συνεκτικές πηγές επιτρέπουν τη μέτρηση γραμμικών και μη γραμμικών DUT χρησιμοποιώντας σήματα διαφορικού ερεθισμούΗ μετατόπιση φάσης μεταξύ των δύο σημάτων μπορεί να επιλεγεί από τον χρήστη, επιτρέποντας έτσι την ανάλυση των ενεργών συστατικών υπό πραγματικές συνθήκες.

Το R&S ZVA50 διαθέτει μια σειρά από οδηγούς που παρέχουν την καλύτερη δυνατή υποστήριξη κατά την εκτέλεση σύνθετων εργασιών μέτρησης.παλμικές και διαφορικές μετρήσειςΗ μέτρηση μπορεί να γίνει σε έως και 60.000 σημεία ανά ίχνος και παρέχονται βολικές λειτουργίες σήμανσης και ανάλυσης για την αξιολόγησή τους.Συνολικά 100 ίχνη μπορούν να εμφανιστούν.Άλλα χαρακτηριστικά του R&S ZVA50 περιλαμβάνουν ευπροσάρμοστες μαθηματικές λειτουργίες, ενσωμάτωση/αποενσωμάτωση χρησιμοποιώντας εικονικά δίκτυα για αντισταθμιστική αντιστοιχία, καθώς και ολοκληρωμένες μεθόδους βαθμονόμησης.

Το R&S ZVA50 υποστηρίζει όλες τις συμβατικές μεθόδους που απαιτούνται για τις παλμικές μετρήσεις σε εφαρμογές ραντάρ και δορυφόρου.Ένα μεγάλο εύρος ζώνης μέτρησης 15 MHz σε συνδυασμό με υψηλά ποσοστά δειγματοληψίας επιτρέπει τη μέτρηση του προφίλ παλμού με χρονική ανάλυση 12Οι βέλτιστες τιμές για το δυναμικό εύρος (130 dB), την ισχύ εξόδου (+13 dBm) και την ταχύτητα μέτρησης (3,5 μs/σημείο) καθιστούν επίσης το R&S ZVA50 μια ασφαλής επένδυση για μελλοντικές εφαρμογές.

Προδιαγραφή της Rohde And Schwarz ZVA50

• Αναλυτής δικτύου υψηλού επιπέδου της σειράς ZVA
• Επιλογή μέτρησης παλμικού προφίλ
• Αληθινή διαφορική επιλογή μετρήσεων
• Υψηλή ταχύτητα μέτρησης
• Πολυδιάστατη λειτουργικότητα
• GPIB, LAN, USB
• Σύνθεση πολλαπλών λιμένων
• Δύο εσωτερικές πηγές
• Ανώτατη απόδοση αναλυτή δικτύου
• Σύγχρονη διεπαφή χρήστη (Windows)

Κατάλογος επιλογών ZVA50
