Ροχντέ & Σβαρζ ZVH4 φορητός αναλυτής καλωδίων αναλυτής κεραίας 2.0 θύρας N-τύπου συνδετήρα ZVH4

Ονομασία μάρκας:	Rohde & Schwarz
Αριθμός μοντέλου:	ZVH
Τροποποιημένο:	1 σύνολο
τιμή:	Διαπραγματεύσιμα
Χρόνος παράδοσης:	1~3 εργάσιμες ημέρες
Όροι πληρωμής:	T/T, Western Union

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Γερμανία

Πιστοποίηση:

ISO17025

Πεδίο συχνότητας:

100 kHz έως 3,6 GHz

Δύναμη εξόδου:

Από 0 dBm έως 40 dBm (ονομαστικό), σε βήματα 1 dB

Μέγιστο επιτρεπόμενο επίπεδο ψεύτικου σήματος:

+17 dBm (ονομαστικό)

Εμφάνιση:

6.5" έγχρωμο LCD με ανάλυση VGA

Χρόνος λειτουργίας της μπαταρίας:

έως 3 ώρες

Βάρος:

< 3 kg (6,6 lb)

Συσκευασία λεπτομέρειες:

Καρτόνι

Δυνατότητα προσφοράς:

Σε αποθέματα

Επισημαίνω:

Ροχντέ & Σβαρτς ZVH4

Ονομασία και ονομασία της εταιρείας

Αναλυτής κεραίας N-τύπου

Περιγραφή του προϊόντος

ΒΑΣΙΚΑ ΣΤΟΙΧΕΙΑ ΤΟΥ Φορητού Αναλυτή Καλωδίων Rohde & Schwarz ZVH4

► Εύρος συχνοτήτων από 100 kHz έως 3,6 GHz ή 8 GHz

► Δυναμικό εύρος 100 dB (τυπ.) για μετρήσεις απομόνωσης φίλτρου και κεραίας

► Εργοστασιακή βαθμονόμηση σε ολόκληρο το εύρος συχνοτήτων

► Ενσωματωμένη τροφοδοσία DC τάσης (bias) για ενεργά εξαρτήματα όπως ενισχυτές

► Επιλογή μετρητή ισχύος

► Αποθήκευση των αποτελεσμάτων μέτρησης σε κάρτα μνήμης SD ή USB memory stick

► Εύκολη λειτουργία με ρυθμιζόμενες από το χρήστη ακολουθίες δοκιμών (μάγος)

► Εύκολη αντικατάσταση μπαταρία ιόντων λιθίου για έως και 4,5 ώρες λειτουργίας

► Ανθεκτικό, ανθεκτικό στο πιτσίλισμα περίβλημα για σκληρές εργασίες στο χωράφι

► Εύκολος χειρισμός λόγω χαμηλού βάρους (3 κιλά με μπαταρία) και εύκολα προσβάσιμα πλήκτρα λειτουργιών

ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΚΑΙ ΒΑΣΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ Φορητού Αναλυτή Καλωδίων Rohde & Schwarz ZVH4

Εγκατάσταση συστημάτων κεραίας

► Μετρήσεις απόστασης σε σφάλμα (DTF)

► Μετρήσεις απώλειας καλωδίου μίας θύρας

► Μέτρηση ανάκλασης

► Μετρήσεις μετάδοσης

► Ενσωματωμένη παροχή τάσης DC

► Εύρεση θέσης με χρήση δέκτη GPS

► Εργοστασιακή βαθμονόμηση του R&S®ZVH

Συντήρηση συστημάτων κεραιών

► Ανάλυση διανυσματικού δικτύου δύο θυρών

► Διανυσματικό βολτόμετρο

► Μετρήσεις ισχύος τερματισμού και κατεύθυνσης

► Ανάλυση παλμών με αισθητήρες ισχύος ευρείας ζώνης

► Μετρητής ισχύος εσωτερικού καναλιού

► Μετρήσεις ανάλυσης φάσματος

► Μετρήσεις φασματογράμματος

Εύκολη λειτουργία

► Έκθεση δοκιμής σε λίγα μόλις βήματα χρησιμοποιώντας το

Οδηγός R&S®ZVH

► Πίνακες καναλιών για ρύθμιση συχνότητας

► Βέλτιστη ανάγνωση των αποτελεσμάτων της μέτρησης σε κάθε περίπτωση

► Λειτουργία σε διαφορετικές γλώσσες

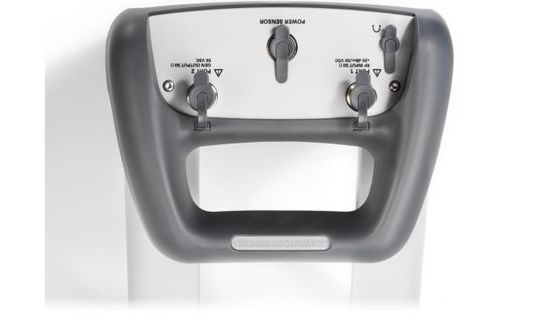

► Εύκολη πρόσβαση, καλά προστατευμένοι σύνδεσμοι

Τεκμηρίωση και τηλεχειριστήριο

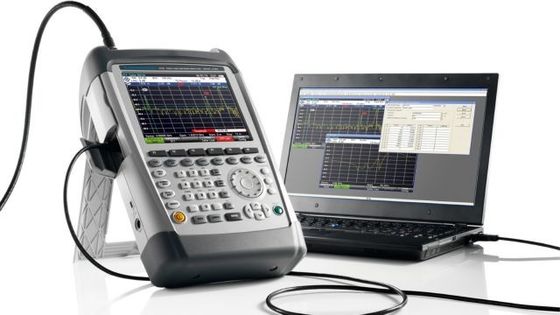

► Λογισμικό R&S®InstrumentView για τεκμηρίωση

αποτελέσματα μετρήσεων

► Τηλεχειριστήριο μέσω LAN ή USB

Προδιαγραφές φορητού αναλυτή καλωδίων Rohde & Schwarz ZVH4

Συχνότητα

Εύρος συχνοτήτων	R&S®ZVH4	100kHzto 3,6GHz
Εύρος συχνοτήτων	R&S®ZVH8	100kHzto8GHz
Ανάλυση συχνότητας		1Hz
Συχνότητα αναφοράς, Εσωτερική
Συνολική ακρίβεια αναφοράς		± (χρόνος από την τελευταία προσαρμογή × ρυθμός γήρανσης)
Συνολική ακρίβεια αναφοράς		+ μετατόπιση θερμοκρασίας + ακρίβεια βαθμονόμησης
Γήρανση ανά έτος		±1 × 10-6
Μετατόπιση θερμοκρασίας	0 °C έως + 50 °C 1	±1 × 10-6
Εφικτή αρχική ακρίβεια βαθμονόμησης		±5 × 10-7
Συχνότητα αναφοράς, με επιλογή δέκτη GPS R&S®HA-Z240
Ακρίβεια συχνότητας	GPS ενεργοποιημένο, ≥ 1 λεπτό μετά το κλείδωμα του δορυφόρου	±2,5 × 10–8
Ακρίβεια συχνότητας	έως και 30 λεπτά μετά την απώλεια του δορυφορικού κλειδώματος	±5 × 10–8
Συχνότητα αναφοράς, με επιλογή ακριβείας αναφοράς συχνότητας R&S®FSH-Z114
Γήρανση ανά έτος		3,6 × 10–9
Μετατόπιση θερμοκρασίας	0 °C έως + 50 °C	4 × 10–10
Εφικτή αρχική ακρίβεια βαθμονόμησης		1 × 10–9
Ολική αβεβαιότητα αναφοράς	Συνδέθηκε το R&S®FSH-Z114
	≥ 30 s μετά το κλείδωμα του ταλαντωτή	(χρόνος από την τελευταία ρύθμιση × ρυθμός γήρανσης) + μετατόπιση θερμοκρασίας + 3 × ακρίβεια βαθμονόμησης (ονομαστική)
	≥ 2 λεπτά μετά το κλείδωμα του ταλαντωτή	(χρόνος από την τελευταία ρύθμιση × ρυθμός γήρανσης) + μετατόπιση θερμοκρασίας + ακρίβεια βαθμονόμησης

Ανάγνωση συχνότητας
Ανάλυση δείκτη		0,1 Hz
Ακρίβεια		± (συχνότητα δείκτη × ακρίβεια αναφοράς) + 10% × εύρος ζώνης μέτρησης + ½ ((fstop–fstart) / (σημεία δεδομένων – 1) + 1 Hz)

Μέτρηση

Ατομικές μετρήσεις		ανάκλαση (S11, S22)
	με επιλογή R&S®ZVH-K39	μετάδοση (S21,S12)
		απώλεια καλωδίου μίας θύρας
		απόσταση έως σφάλμα
Οδηγός μέτρησης
Καθοδηγεί τον χρήστη σε μια ακολουθία μεμονωμένων μετρήσεων, χρησιμοποιεί το λογισμικό υπολογιστή R&S®InstrumentView για να διαμορφώσει τη σειρά μετρήσεων, συμπεριλαμβανομένων των υποδείξεων που εμφανίζονται στην οθόνη. Το R&S®InstrumentView χρησιμοποιείται επίσης για να συνδυάσει τα αποτελέσματα των μετρήσεων σε αναφορές με δυνατότητα διαμόρφωσης από το χρήστη.

Ρύθμιση μέτρησης
Ισχύς εξόδου θύρας	ελέγχεται μέσω της εξασθένησης της γεννήτριας παρακολούθησης	0 dBm έως – 40 dBm (ονομ.), σε βήματα 1dB
Λήψη διαδρομής εξασθένησης RF		0 dB έως 30 dB σε βήματα των 5 dB
Σημεία δεδομένων	επιλέξιμο	101, 201, 401, 601, 631, 801, 1001, 1201
Εύρος ζώνης μέτρησης	σειρά	100 Hz έως 100 kHz σε 1/3 ακολουθία
Λειτουργίες παρακολούθησης		σαφής/εγγραφή μέσου όρου, παρεμβολή
Λειτουργίες παρακολούθησης		κατάπνιξη
Προκατάληψη DC
Πηγή DC	επιλέξιμο	εσωτερική ή εξωτερική
Θύρα εξόδου	επιλέξιμο	θύρα 1 ή 2
Τάση εξόδου	λειτουργία: εσωτερική	+12 V έως + 32 V σε βήματα 1 V
Μέγιστη ισχύς εξόδου	λειτουργία: εσωτερική
	λειτουργεί με μπαταρία	4 W
	λειτουργεί με ACmains	10 W
Μέγιστο συνεχές ρεύμα εξόδου	λειτουργία: εσωτερική	500 mA
Σκανδάλη
Πηγή ενεργοποίησης		ελεύθερη διαδρομή, εξωτερική άνοδος, εξωτερική πτώση
Εξωτερικό επίπεδο σκανδάλης		επίπεδο TTL

Μέτρηση ανάκλασης S11, S22
Μορφές αποτελεσμάτων		μέγεθος, VSWR
Μέγεθος
Σειρά		1/2/5/10/20/50/100/120/150 dB, γραμμικό 100%
Ψήφισμα		0,01dB
VSWR
Σειρά	επιλέξιμο	1 έως 1,5, 2, 6, 11, 21 ή 71
Διορθωμένη κατευθυντικότητα	100 kHz ≤ f ≤ 3 GHz	> 43dB (ονομ.)
	3 GHz < f ≤ 6 GHz	> 37dB (ονομ.)
	6 GHz < f ≤ 8 GHz	> 31dB (ονομ.)
Διορθώθηκε η αντιστοίχιση θύρας δοκιμής	100 kHz ≤ f ≤ 3 GHz	> 40dB (ονομ.)
	3 GHz < f ≤ 6 GHz	> 37dB (ονομ.)
	6 GHz < f ≤ 8 GHz	> 30dB (ονομ.)
Αβεβαιότητα μέτρησης		δείτε την εικόνα «Αβεβαιότητα μέτρησης ανάκλασης» στη σελίδα 7

Μέτρηση κιβωτίου ταχυτήτων S21, S12 (με επιλογή R&S®ZVH-K39)
Μορφή αποτελεσμάτων		μέγεθος
Εύρος μέτρησης		–120dBto+80dB
Εύρος εμφάνισης	επιλέξιμο	1/2/5/10/20/50/100/120/150dB,
Εύρος εμφάνισης	επιλέξιμο	γραμμικό 100%
Ψήφισμα		0,01dB
Δυναμικό εύρος	Εξασθένηση ραδιοσυχνοτήτων = 5dB, επίπεδο γεννήτριας παρακολούθησης = –10 dBm, RBW = 1 kHz
	100 kHz ≤ f < 300 kHz	> 50 dB (ονομ.)
	300 kHz ≤ f < 2,5 GHz	> 80 dB, 100 dB (τυπ.)
	2,5 GHz ≤ f < 6 GHz	> 70 dB, 90 dB (τυπ.)
	6 GHz ≤ f < 8 GHz	> 50 dB (ονομ.)
Δοκιμαστική αντιστοίχιση θύρας		όπως ορίζεται για την είσοδο/έξοδο της θύρας δοκιμής
Αβεβαιότητα μέτρησης	μέθοδος βαθμονόμησης = πλήρης δύο θυρών υψηλή ακρίβεια	δείτε την εικόνα «Αβεβαιότητα μεγέθους μετάδοσης» στη σελίδα 7

Μέτρηση απώλειας καλωδίου μίας θύρας
Μορφή αποτελεσμάτων		μέγεθος
Σειρά	επιλέξιμο	1/2/5/10/20/50/100/120/150 dB
Ψήφισμα		0,01dB

Ανάλυση απόστασης σε σφάλμα
Μορφές αποτελεσμάτων		απώλεια επιστροφής, VSWR (μέσος όρος και μέγιστη ένδειξη)
Απώλεια επιστροφής
Σειρά		1/2/5/10/20/50/100/120/150dB, γραμμικό 100%
Ψήφισμα		0,01dB
VSWR
Σειρά	επιλέξιμο	1 έως 1,5, 2, 6, 11, 21 ή 71
Ανάλυση σφαλμάτων σε μέτρα		(1,5 × 108 × συντελεστής ταχύτητας/εύρος)
Μέγιστο μήκος καλωδίου	ανάλογα με την απώλεια καλωδίου	1500 m (ονομ.)

Ανοσία σε παρεμβολές
Μέγιστο επιτρεπόμενο ψευδές σήμα	μέτρηση = ανάκλαση (S11)/Απώλεια καλωδίου μίας θύρας/Ανάλυση απόστασης έως σφάλματος
	Εξασθένηση RF = 5 dB	+10 dBm (ονομ.)
	Εξασθένηση RF = 30 dB	+17 dBm (ονομ.)

FAQ:

1. Μπορείτε να στείλετε την παραγγελία στον Καναδά ή την Αυστραλία;

Ναι, μπορούμε. Στέλνουμε παραγγελίες σε όλο τον κόσμο.

2. Ποια μέθοδο παράδοσης και χρόνο παράδοσης χρησιμοποιείτε;

Μπορούμε να αποστείλουμε με EMS, DHL, FedEx, UPS και TNT με αριθμούς παρακολούθησης. Ο συνήθης χρόνος παράδοσης είναι 4-7 εργάσιμες ημέρες.

3. Ποιος είναι ο όρος πληρωμής σας;

100% πληρωμή T/T πριν από την αποστολή.

4. Πώς μπορώ να κάνω οποιαδήποτε άλλη ερώτηση;

Μπορείτε να επικοινωνήσετε μαζί μας online ή να μας αφήσετε μηνύματα παρακάτω.

Ροχντέ & Σβαρζ ZVH4 φορητός αναλυτής καλωδίων αναλυτής κεραίας 2.0 θύρας N-τύπου συνδετήρα ZVH4 10

Ροχντέ & Σβαρζ ZVH4 φορητός αναλυτής καλωδίων αναλυτής κεραίας 2.0 θύρας N-τύπου συνδετήρα ZVH4 11

Ροχντέ & Σβαρζ ZVH4 φορητός αναλυτής καλωδίων αναλυτής κεραίας 2.0 θύρας N-τύπου συνδετήρα ZVH4 12

Ροχντέ & Σβαρζ ZVH4 φορητός αναλυτής καλωδίων αναλυτής κεραίας 2.0 θύρας N-τύπου συνδετήρα ZVH4 13

Ροχντέ & Σβαρζ ZVH4 φορητός αναλυτής καλωδίων αναλυτής κεραίας 2.0 θύρας N-τύπου συνδετήρα ZVH4 14

Ροχντέ & Σβαρζ ZVH4 φορητός αναλυτής καλωδίων αναλυτής κεραίας 2.0 θύρας N-τύπου συνδετήρα ZVH4 15

Ροχντέ & Σβαρζ ZVH4 φορητός αναλυτής καλωδίων αναλυτής κεραίας 2.0 θύρας N-τύπου συνδετήρα ZVH4 16

Ετικέτες:

Ανθεκτική ενότητα Keysight ECal

Πρακτικός μετρητής πάγκων LCR

Ηλεκτρονικός εξοπλισμός δοκιμής και μέτρησης Agilent

Συγγενικά προϊόντα

ΣΥΝΕΧΗΣ 10MS ηλεκτρονικοί δοκιμή και μετρητής Keysight Agilent 4339B εξοπλισμού μέτρησης

Βρείτε την καλύτερη τιμή

συσκευή ανάλυσης παραμέτρου ημιαγωγών 200V 1A, πρακτικό Keysight Agilent 4155C

Βρείτε την καλύτερη τιμή

10MHz-3GHz ηλεκτρονικός εξοπλισμός Keysight Agilent N8973A δοκιμής και μέτρησης

Βρείτε την καλύτερη τιμή

Δύο - πολυσύνθετη APx515B ακρίβειας καναλιών ακουστική σειρά συσκευών ανάλυσης

Βρείτε την καλύτερη τιμή

U8903A ηλεκτρονική ακουστική συσκευή ανάλυσης Keysight Agilent εξοπλισμού δοκιμής και μέτρησης

Βρείτε την καλύτερη τιμή

Ανθεκτικός για πολλές χρήσεις αναλυτής αριθμού θορύβου, 10MHz-26.5GHz Keysight Agilent N8975A

Βρείτε την καλύτερη τιμή

Ηλεκτρονικός εξοπλισμός 6,5 δοκιμής και μέτρησης τρηματωδών σκωλήκων 8845A πολύμετρο ακρίβειας ψηφίων

Βρείτε την καλύτερη τιμή

Μέτρηση 34MS εναλλασσόμενου ρεύματος μετρητών 1KHz Keysight 4338B Agilent Milliohm

Βρείτε την καλύτερη τιμή

Ηλεκτρονικοί δοκιμή Agilent E4980A Keysight και μετρητής ακρίβειας LCR εξοπλισμού μέτρησης

Βρείτε την καλύτερη τιμή

λεπτομέρειες για τα προϊόντα

Σπίτι προϊόντα

Ηλεκτρονικός εξοπλισμός δοκιμής και μέτρησης

Ροχντέ & Σβαρζ ZVH4 φορητός αναλυτής καλωδίων αναλυτής κεραίας 2.0 θύρας N-τύπου συνδετήρα ZVH4

Όλες οι κατηγορίες

Συσκευή ανάλυσης φάσματος RF

Συσκευή ανάλυσης φάσματος σημάτων

Οπτική συσκευή ανάλυσης φάσματος

Διανυσματική συσκευή ανάλυσης δικτύων

γεννήτρια σημάτων RF

Σύνολο δοκιμής επικοινωνιών RF

Αναλογικός-ψηφιακός παλμογράφος

Παροχή ΣΥΝΕΧΟΎΣ μεταβλητή ηλεκτρικού ρεύματος εναλλασσόμενου ρεύματος

Μετρητής δύναμης RF

Πολυ διακριβωτής λειτουργίας

Σύστημα δοκιμής EMC

Ηλεκτρονικός εξοπλισμός δοκιμής και μέτρησης

Εξοπλισμός δοκιμής EMC

Αισθητήρας δύναμης RF

Ροχντέ & Σβαρζ ZVH4 φορητός αναλυτής καλωδίων αναλυτής κεραίας 2.0 θύρας N-τύπου συνδετήρα ZVH4

Ονομασία μάρκας:	Rohde & Schwarz
Αριθμός μοντέλου:	ZVH
Τροποποιημένο:	1 σύνολο
τιμή:	Διαπραγματεύσιμα
Πληροφορίες συσκευασίας:	Καρτόνι
Όροι πληρωμής:	T/T, Western Union

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Γερμανία

Μάρκα:

Rohde & Schwarz

Πιστοποίηση:

ISO17025

Αριθμό μοντέλου:

ZVH

Πεδίο συχνότητας:

100 kHz έως 3,6 GHz

Δύναμη εξόδου:

Από 0 dBm έως 40 dBm (ονομαστικό), σε βήματα 1 dB

Μέγιστο επιτρεπόμενο επίπεδο ψεύτικου σήματος:

+17 dBm (ονομαστικό)

Εμφάνιση:

6.5" έγχρωμο LCD με ανάλυση VGA

Χρόνος λειτουργίας της μπαταρίας:

έως 3 ώρες

Βάρος:

< 3 kg (6,6 lb)

Ποσότητα παραγγελίας min:

1 σύνολο

Τιμή:

Διαπραγματεύσιμα

Συσκευασία λεπτομέρειες:

Καρτόνι

Χρόνος παράδοσης:

1~3 εργάσιμες ημέρες

Όροι πληρωμής:

T/T, Western Union

Δυνατότητα προσφοράς:

Σε αποθέματα

Επισημαίνω:

Ροχντέ & Σβαρτς ZVH4

Ονομασία και ονομασία της εταιρείας

Αναλυτής κεραίας N-τύπου

Περιγραφή του προϊόντος

ΒΑΣΙΚΑ ΣΤΟΙΧΕΙΑ ΤΟΥ Φορητού Αναλυτή Καλωδίων Rohde & Schwarz ZVH4

► Εύρος συχνοτήτων από 100 kHz έως 3,6 GHz ή 8 GHz

► Δυναμικό εύρος 100 dB (τυπ.) για μετρήσεις απομόνωσης φίλτρου και κεραίας

► Εργοστασιακή βαθμονόμηση σε ολόκληρο το εύρος συχνοτήτων

► Ενσωματωμένη τροφοδοσία DC τάσης (bias) για ενεργά εξαρτήματα όπως ενισχυτές

► Επιλογή μετρητή ισχύος

► Αποθήκευση των αποτελεσμάτων μέτρησης σε κάρτα μνήμης SD ή USB memory stick

► Εύκολη λειτουργία με ρυθμιζόμενες από το χρήστη ακολουθίες δοκιμών (μάγος)

► Εύκολη αντικατάσταση μπαταρία ιόντων λιθίου για έως και 4,5 ώρες λειτουργίας

► Ανθεκτικό, ανθεκτικό στο πιτσίλισμα περίβλημα για σκληρές εργασίες στο χωράφι

► Εύκολος χειρισμός λόγω χαμηλού βάρους (3 κιλά με μπαταρία) και εύκολα προσβάσιμα πλήκτρα λειτουργιών

ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΚΑΙ ΒΑΣΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ Φορητού Αναλυτή Καλωδίων Rohde & Schwarz ZVH4

Εγκατάσταση συστημάτων κεραίας

► Μετρήσεις απόστασης σε σφάλμα (DTF)

► Μετρήσεις απώλειας καλωδίου μίας θύρας

► Μέτρηση ανάκλασης

► Μετρήσεις μετάδοσης

► Ενσωματωμένη παροχή τάσης DC

► Εύρεση θέσης με χρήση δέκτη GPS

► Εργοστασιακή βαθμονόμηση του R&S®ZVH

Συντήρηση συστημάτων κεραιών

► Ανάλυση διανυσματικού δικτύου δύο θυρών

► Διανυσματικό βολτόμετρο

► Μετρήσεις ισχύος τερματισμού και κατεύθυνσης

► Ανάλυση παλμών με αισθητήρες ισχύος ευρείας ζώνης

► Μετρητής ισχύος εσωτερικού καναλιού

► Μετρήσεις ανάλυσης φάσματος

► Μετρήσεις φασματογράμματος

Εύκολη λειτουργία

► Έκθεση δοκιμής σε λίγα μόλις βήματα χρησιμοποιώντας το

Οδηγός R&S®ZVH

► Πίνακες καναλιών για ρύθμιση συχνότητας

► Βέλτιστη ανάγνωση των αποτελεσμάτων της μέτρησης σε κάθε περίπτωση

► Λειτουργία σε διαφορετικές γλώσσες

► Εύκολη πρόσβαση, καλά προστατευμένοι σύνδεσμοι

Τεκμηρίωση και τηλεχειριστήριο

► Λογισμικό R&S®InstrumentView για τεκμηρίωση

αποτελέσματα μετρήσεων

► Τηλεχειριστήριο μέσω LAN ή USB

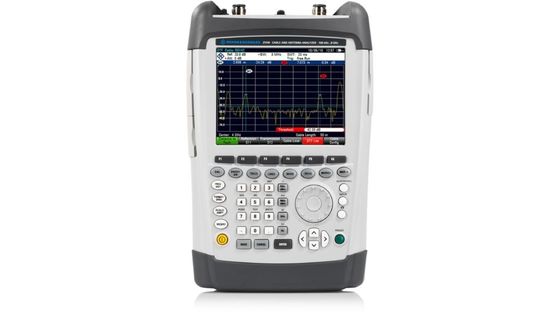

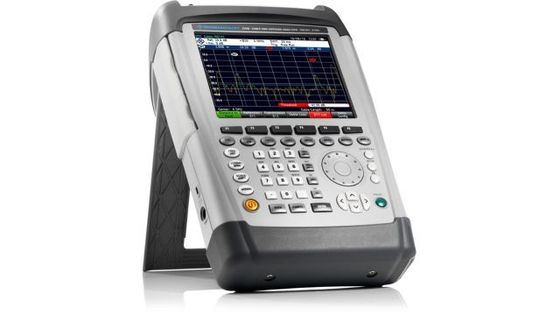

Προδιαγραφές φορητού αναλυτή καλωδίων Rohde & Schwarz ZVH4

Συχνότητα

Εύρος συχνοτήτων	R&S®ZVH4	100kHzto 3,6GHz
Εύρος συχνοτήτων	R&S®ZVH8	100kHzto8GHz
Ανάλυση συχνότητας		1Hz
Συχνότητα αναφοράς, Εσωτερική
Συνολική ακρίβεια αναφοράς		± (χρόνος από την τελευταία προσαρμογή × ρυθμός γήρανσης)
Συνολική ακρίβεια αναφοράς		+ μετατόπιση θερμοκρασίας + ακρίβεια βαθμονόμησης
Γήρανση ανά έτος		±1 × 10-6
Μετατόπιση θερμοκρασίας	0 °C έως + 50 °C 1	±1 × 10-6
Εφικτή αρχική ακρίβεια βαθμονόμησης		±5 × 10-7
Συχνότητα αναφοράς, με επιλογή δέκτη GPS R&S®HA-Z240
Ακρίβεια συχνότητας	GPS ενεργοποιημένο, ≥ 1 λεπτό μετά το κλείδωμα του δορυφόρου	±2,5 × 10–8
Ακρίβεια συχνότητας	έως και 30 λεπτά μετά την απώλεια του δορυφορικού κλειδώματος	±5 × 10–8
Συχνότητα αναφοράς, με επιλογή ακριβείας αναφοράς συχνότητας R&S®FSH-Z114
Γήρανση ανά έτος		3,6 × 10–9
Μετατόπιση θερμοκρασίας	0 °C έως + 50 °C	4 × 10–10
Εφικτή αρχική ακρίβεια βαθμονόμησης		1 × 10–9
Ολική αβεβαιότητα αναφοράς	Συνδέθηκε το R&S®FSH-Z114
	≥ 30 s μετά το κλείδωμα του ταλαντωτή	(χρόνος από την τελευταία ρύθμιση × ρυθμός γήρανσης) + μετατόπιση θερμοκρασίας + 3 × ακρίβεια βαθμονόμησης (ονομαστική)
	≥ 2 λεπτά μετά το κλείδωμα του ταλαντωτή	(χρόνος από την τελευταία ρύθμιση × ρυθμός γήρανσης) + μετατόπιση θερμοκρασίας + ακρίβεια βαθμονόμησης

Ανάγνωση συχνότητας
Ανάλυση δείκτη		0,1 Hz
Ακρίβεια		± (συχνότητα δείκτη × ακρίβεια αναφοράς) + 10% × εύρος ζώνης μέτρησης + ½ ((fstop–fstart) / (σημεία δεδομένων – 1) + 1 Hz)

Μέτρηση

Ατομικές μετρήσεις		ανάκλαση (S11, S22)
	με επιλογή R&S®ZVH-K39	μετάδοση (S21,S12)
		απώλεια καλωδίου μίας θύρας
		απόσταση έως σφάλμα
Οδηγός μέτρησης
Καθοδηγεί τον χρήστη σε μια ακολουθία μεμονωμένων μετρήσεων, χρησιμοποιεί το λογισμικό υπολογιστή R&S®InstrumentView για να διαμορφώσει τη σειρά μετρήσεων, συμπεριλαμβανομένων των υποδείξεων που εμφανίζονται στην οθόνη. Το R&S®InstrumentView χρησιμοποιείται επίσης για να συνδυάσει τα αποτελέσματα των μετρήσεων σε αναφορές με δυνατότητα διαμόρφωσης από το χρήστη.

Ρύθμιση μέτρησης
Ισχύς εξόδου θύρας	ελέγχεται μέσω της εξασθένησης της γεννήτριας παρακολούθησης	0 dBm έως – 40 dBm (ονομ.), σε βήματα 1dB
Λήψη διαδρομής εξασθένησης RF		0 dB έως 30 dB σε βήματα των 5 dB
Σημεία δεδομένων	επιλέξιμο	101, 201, 401, 601, 631, 801, 1001, 1201
Εύρος ζώνης μέτρησης	σειρά	100 Hz έως 100 kHz σε 1/3 ακολουθία
Λειτουργίες παρακολούθησης		σαφής/εγγραφή μέσου όρου, παρεμβολή
Λειτουργίες παρακολούθησης		κατάπνιξη
Προκατάληψη DC
Πηγή DC	επιλέξιμο	εσωτερική ή εξωτερική
Θύρα εξόδου	επιλέξιμο	θύρα 1 ή 2
Τάση εξόδου	λειτουργία: εσωτερική	+12 V έως + 32 V σε βήματα 1 V
Μέγιστη ισχύς εξόδου	λειτουργία: εσωτερική
	λειτουργεί με μπαταρία	4 W
	λειτουργεί με ACmains	10 W
Μέγιστο συνεχές ρεύμα εξόδου	λειτουργία: εσωτερική	500 mA
Σκανδάλη
Πηγή ενεργοποίησης		ελεύθερη διαδρομή, εξωτερική άνοδος, εξωτερική πτώση
Εξωτερικό επίπεδο σκανδάλης		επίπεδο TTL

Μέτρηση ανάκλασης S11, S22
Μορφές αποτελεσμάτων		μέγεθος, VSWR
Μέγεθος
Σειρά		1/2/5/10/20/50/100/120/150 dB, γραμμικό 100%
Ψήφισμα		0,01dB
VSWR
Σειρά	επιλέξιμο	1 έως 1,5, 2, 6, 11, 21 ή 71
Διορθωμένη κατευθυντικότητα	100 kHz ≤ f ≤ 3 GHz	> 43dB (ονομ.)
	3 GHz < f ≤ 6 GHz	> 37dB (ονομ.)
	6 GHz < f ≤ 8 GHz	> 31dB (ονομ.)
Διορθώθηκε η αντιστοίχιση θύρας δοκιμής	100 kHz ≤ f ≤ 3 GHz	> 40dB (ονομ.)
	3 GHz < f ≤ 6 GHz	> 37dB (ονομ.)
	6 GHz < f ≤ 8 GHz	> 30dB (ονομ.)
Αβεβαιότητα μέτρησης		δείτε την εικόνα «Αβεβαιότητα μέτρησης ανάκλασης» στη σελίδα 7

Μέτρηση κιβωτίου ταχυτήτων S21, S12 (με επιλογή R&S®ZVH-K39)
Μορφή αποτελεσμάτων		μέγεθος
Εύρος μέτρησης		–120dBto+80dB
Εύρος εμφάνισης	επιλέξιμο	1/2/5/10/20/50/100/120/150dB,
Εύρος εμφάνισης	επιλέξιμο	γραμμικό 100%
Ψήφισμα		0,01dB
Δυναμικό εύρος	Εξασθένηση ραδιοσυχνοτήτων = 5dB, επίπεδο γεννήτριας παρακολούθησης = –10 dBm, RBW = 1 kHz
	100 kHz ≤ f < 300 kHz	> 50 dB (ονομ.)
	300 kHz ≤ f < 2,5 GHz	> 80 dB, 100 dB (τυπ.)
	2,5 GHz ≤ f < 6 GHz	> 70 dB, 90 dB (τυπ.)
	6 GHz ≤ f < 8 GHz	> 50 dB (ονομ.)
Δοκιμαστική αντιστοίχιση θύρας		όπως ορίζεται για την είσοδο/έξοδο της θύρας δοκιμής
Αβεβαιότητα μέτρησης	μέθοδος βαθμονόμησης = πλήρης δύο θυρών υψηλή ακρίβεια	δείτε την εικόνα «Αβεβαιότητα μεγέθους μετάδοσης» στη σελίδα 7

Μέτρηση απώλειας καλωδίου μίας θύρας
Μορφή αποτελεσμάτων		μέγεθος
Σειρά	επιλέξιμο	1/2/5/10/20/50/100/120/150 dB
Ψήφισμα		0,01dB

Ανάλυση απόστασης σε σφάλμα
Μορφές αποτελεσμάτων		απώλεια επιστροφής, VSWR (μέσος όρος και μέγιστη ένδειξη)
Απώλεια επιστροφής
Σειρά		1/2/5/10/20/50/100/120/150dB, γραμμικό 100%
Ψήφισμα		0,01dB
VSWR
Σειρά	επιλέξιμο	1 έως 1,5, 2, 6, 11, 21 ή 71
Ανάλυση σφαλμάτων σε μέτρα		(1,5 × 108 × συντελεστής ταχύτητας/εύρος)
Μέγιστο μήκος καλωδίου	ανάλογα με την απώλεια καλωδίου	1500 m (ονομ.)

Ανοσία σε παρεμβολές
Μέγιστο επιτρεπόμενο ψευδές σήμα	μέτρηση = ανάκλαση (S11)/Απώλεια καλωδίου μίας θύρας/Ανάλυση απόστασης έως σφάλματος
	Εξασθένηση RF = 5 dB	+10 dBm (ονομ.)
	Εξασθένηση RF = 30 dB	+17 dBm (ονομ.)
