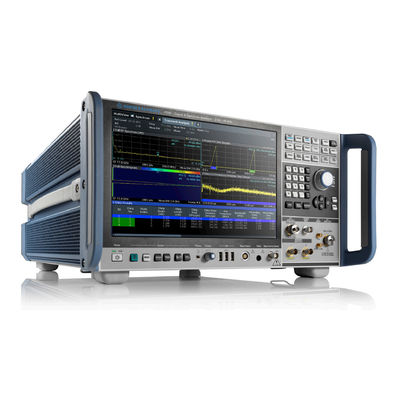

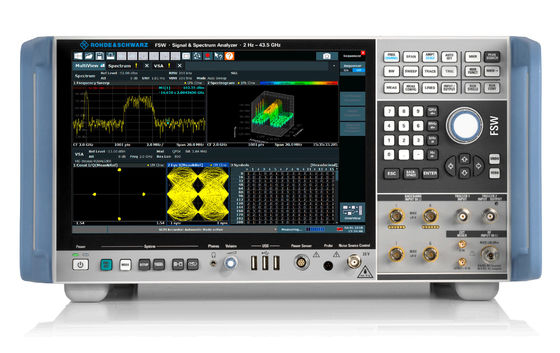

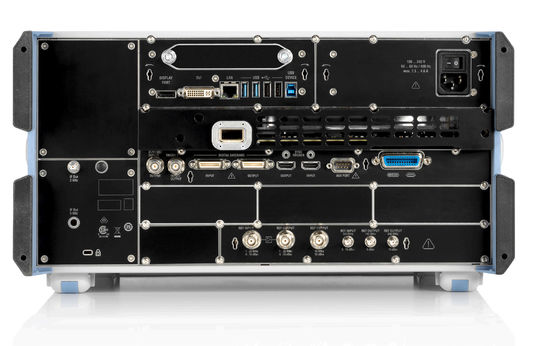

Χαρακτηριστικά του αναλυτή σήματος και φάσματος R&S FSW13:

Ο υψηλής απόδοσης Rohde & Schwarz (R&S) FSW13 Signal and Spectrum Analyzer έχει σχεδιαστεί για ευκολία, ακρίβεια και ταχύτητα. Η μοναδική οθόνη αφής, η απλή, προβολή αποτελεσμάτων πολλαπλής προβολής και η βελτιστοποιημένη καθοδήγηση χρήστη καθιστούν τη λειτουργία του αναλυτή R&S FSW13 αποτελεσματική και βολική. Με τον απαράμιλλο θόρυβο φάσης, το απαράμιλλο δυναμικό εύρος για ψευδείς μετρήσεις και την υψηλή ευαισθησία ακόμη και σε χαμηλές συχνότητες, το R&S FSW13 εγγυάται υψηλή ακρίβεια. Αποτελεσματικοί ρυθμοί μέτρησης, γρήγοροι χρόνοι σάρωσης, γρήγορη εναλλαγή μεταξύ των ρυθμίσεων οργάνων, κάνουν τη λειτουργία γρήγορη και εύκολη.

Χαρακτηριστικά του αναλυτή σήματος και φάσματος R&S FSW13:

• Εξαιρετικό δυναμικό εύρος για ψευδείς μετρήσεις λόγω του χαμηλού DANL
• Οι αρμονικές μετρήσεις γίνονται εύκολες και ακριβείς χάρη στα ενσωματωμένα φίλτρα υψηλής διέλευσης:
  • Υψηλή ευαισθησία ακόμα και σε χαμηλές συχνότητες
  • Απαράμιλλη δυναμική περιοχή έως 1 GHz με ξεχωριστή διαδρομή λήψης
• Εύρος ζώνης ανάλυσης έως 500 MHz
• Υψηλό δυναμικό εύρος χωρίς παραποίηση > 100 dBc
• Μεγάλο βάθος μνήμης I/Q για απρόσκοπτη εγγραφή μεγάλων ακολουθιών σημάτων
• Αποτελεσματική λειτουργία με βελτιστοποιημένη καθοδήγηση χρήστη
• MultiView: πολλαπλά αποτελέσματα διαθέσιμα με μια ματιά
• Ιδανικό για μέτρηση ταλαντωτών για εφαρμογές ραντάρ και επικοινωνιών καθώς και για ανάλυση συστημάτων ραντάρ:
  • Γρήγορη αναγνώριση και ανάλυση ψευδών εκπομπών
  • Μέτρηση παραμέτρων παλμού με το πάτημα ενός πλήκτρου
  • Ανίχνευση ευρέως διαδεδομένων σημάτων μετάβασης συχνότητας
  • Ανάλυση σύντομων χρόνων ανόδου και πτώσης παλμών
• Προσδιορισμός της αλληλεπίδρασης μεταξύ των σημάτων
  • Πολυτυπικός ραδιοαναλυτής (MSRA)
  • Πολυτυπικός αναλυτής σε πραγματικό χρόνο (MSRT)
• Υψηλά ποσοστά μέτρησης και γρήγοροι χρόνοι σάρωσης με ρυθμούς σάρωσης έως και 1000 σαρώσεις/δευτερόλεπτα
• Γρήγορη εναλλαγή μεταξύ των ρυθμίσεων οργάνων
• Οι αποτελεσματικές λειτουργίες μέτρησης επιταχύνουν τη λειτουργία
• Ολοκληρωμένη υποστήριξη Ε&Α®Αισθητήρες ισχύος NRP-Zxx

Προδιαγραφές του R&S FSW13 Signal and Spectrum Analyzer:

• Συχνότητα:
  • Εύρος συχνοτήτων: 2 Hz έως 13,6 GHz
  • Παλαίωση αναφοράς συχνότητας: 1 x 10-7/έτος
    • Με R&S®FSW-B4: 3 x 10-8/έτος
• Εύρος ζώνης:
  • Εύρος ζώνης ανάλυσης:
    • Τυπικό φίλτρο: 1 Hz έως 10 MHz
      • Με R&S®FSW-B8: 80 MHz
    • Φίλτρο RRC:
      • NADC: 18 kHz
      • TETRA: 24,3 kHz
      • 3GPP: 3,84 MHz
    • Φίλτρο καναλιού: 100 Hz έως 5 MHz
    • Φίλτρο βίντεο: 1 Hz έως 10 MHz
  • Εύρος ζώνης αποδιαμόρφωσης I/Q: 10 MHz
    • Με R&S®FSW-B28: 28 MHz
    • Με R&S®FSW-B40: 40 MHz
    • Με R&S®FSW-B80: 80 MHz
    • Με R&S®FSW-B160: 160 MHz
    • Με R&S®FSW-B320: 320 MHz
    • Με R&S®FSW-B500: 500 MHz
• Εμφανιζόμενο μέσο επίπεδο θορύβου (DANL):
  • 2 GHz: -156 dBm (1 Hz) τυπικά
  • Με R&S®FSW-B13: -159 dBm (1 Hz) τυπικό
  • 8 GHz: -156 dBm (1 Hz) τυπικά
  • 20 GHz: -150 dBm (1 Hz) τυπικά
  • DANL με προενισχυτή (με R&S®FSW-B24):
    • 8 GHz -169 dBm (1 Hz) τυπικά
    • 20 GHz -166 dBm (1 Hz) τυπικά
  • DANL με ακύρωση θορύβου, προενισχυτής απενεργοποιημένος, 2 GHz: -169 dBm (1 Hz) τυπικό
• Διαμόρφωση:
  • Αναχαίτιση τρίτης τάξης (TOI):
    • f < 1 GHz: +30 dBm (τυπικό)
    • f < 3 GHz: +25 dBm (τυπικό)
    • 8 GHz έως 26 GHz: +17 dBm (τυπικό)
    • 13,6 GHz έως 40 GHz: +15 dBm (τυπικό)
• Δυναμικό εύρος WCDMA ACLR:
  • Με ακύρωση θορύβου: 88 dB
• Θόρυβος φάσης:
  • Μετατόπιση 10 kHz από φορέα:
    • Φορέας 500 MHz: -140 dBc (1 Hz) τυπικός
    • Φορέας 1 GHz: -137 dBc (1 Hz) τυπικός
    • Φορέας 10 GHz: -128 dBc (1 Hz) τυπικός
• Συνολική αβεβαιότητα μέτρησης: 8 GHz < 0,04 dB
