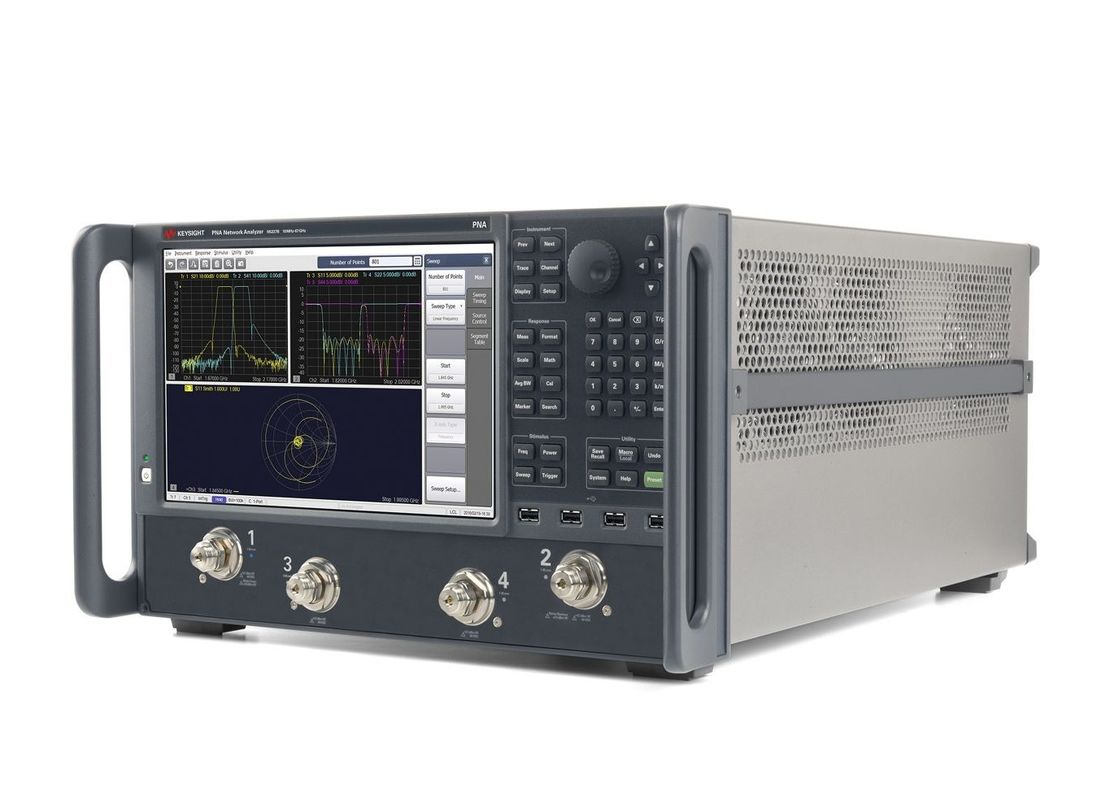

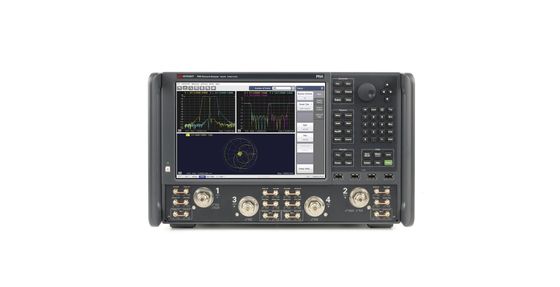

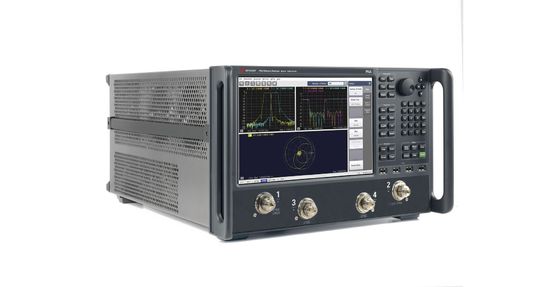

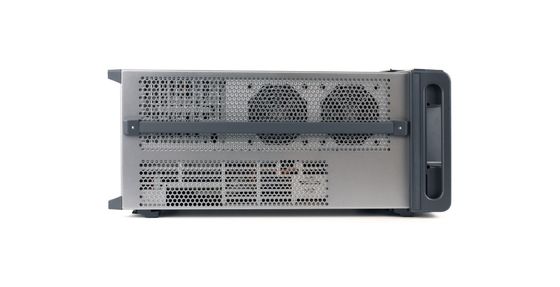

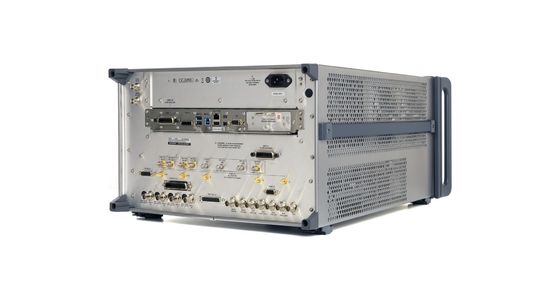

Σημαντικά χαρακτηριστικά του αναλυτή δικτύου μικροκυμάτων Keysight N5227B PNA

Ένας ισχυρός συνδυασμός υλικού και λογισμικού

Ο αναλυτής δικτύου PNA N5227B συνδυάζει εφαρμογές υλικού και λογισμικού δοκιμής για την παροχή γρήγορων και ακριβών μετρήσεων για μια ποικιλία συσκευών.Χρησιμοποιήστε εφαρμογές λογισμικού ανάλυσης δικτύου για να εξερευνήσετεΠαραμετροποιήστε τη συμπεριφορά του ενισχυτή, του μίξερ και του μετατροπέα συχνοτήτων σας με προηγμένα προγράμματα λογισμικού δοκιμών, συμπεριλαμβανομένου του αριθμού θορύβου, EVM,και παλμική ραδιοσυχνότητα.

Λύστε τις πιο περίπλοκες προκλήσεις μέτρησης με το N5227B VNA:

• Επιλέξτε δύο θύρες με μία πηγή ή τέσσερις θύρες με δύο πηγές
• Ενσωματωμένοι διαμορφωτές παλμού και γεννήτριες παλμού με μόχλευση για μετρήσεις S-παραμέτρων με παλμούς
• να αποκτήσετε χαμηλό επίπεδο θορύβου του δέκτη και υψηλό επίπεδο συμπίεσης του δέκτη
• να επιτυγχάνεται ταχεία ταχύτητα μέτρησης: 3,6 έως 23 μsec/σημείο
• μέτρηση των παραμέτρων S με τη μικρότερη αβεβαιότητα και τη μεγαλύτερη σταθερότητα

Ορισμοί Keysight N5227B PNA Μικροκυμάτων Διαδικτύου Αναλυτής

Όλες οι προδιαγραφές και τα χαρακτηριστικά ισχύουν σε εύρος 25 °C ± 5 °C (εκτός αν αναφέρεται διαφορετικά) και 90 λεπτά μετά την ανάφλεξη του οργάνου.

Προδιαγραφές (διακρίσεις):Οι προδιαγραφές περιλαμβάνουν ζώνες προστασίας για την εκτίμηση της αναμενόμενης κατανομής στατιστικών επιδόσεων, αβεβαιότητες μέτρησης,και αλλαγές στην απόδοση λόγω των περιβαλλοντικών συνθηκών.

Χαρακτηριστικό:Παράμετρος επιδόσεων που αναμένεται να πληροί το προϊόν πριν εγκαταλείψει το εργοστάσιο, αλλά που δεν επαληθεύεται στο πεδίο και δεν καλύπτεται από την εγγύηση του προϊόντος.Ένα χαρακτηριστικό περιλαμβάνει τις ίδιες ζώνες προστασίας με μια προδιαγραφή.

Τυπικό (τυπικό):Αναμενόμενη απόδοση μιας μέσης μονάδας που δεν περιλαμβάνει προστατευτικές ταινίες.

Ονομαστικό (όνομα):Γενικός, περιγραφικός όρος που δεν υποδηλώνει επίπεδο απόδοσης.

Συμπληρωματικά δεδομένα επιδόσεων (SPD):Παράμετρος απόδοσης που δοκιμάζεται σε ένα ελάχιστο σύνολο προϊόντων κατά τη διάρκεια της επικύρωσης του σχεδιασμού. Δεν περιλαμβάνει προστατευτικές ταινίες και δεν καλύπτεται από την εγγύηση του προϊόντος.Η διαδικασία μέτρησης γνωστών προτύπων για τον χαρακτηρισμό των συστηματικών (επαναλαμβανόμενων) σφαλμάτων ενός αναλυτή δικτύου.

Διόρθωση (απομείον):Δείχνει την απόδοση μετά τη διόρθωση σφαλμάτων (καλιβέρωση).

Μη διορθωμένο (ακατέργαστο):Δείχνει την απόδοση του οργάνου χωρίς διόρθωση σφάλματος. Η μη διόρθωση της απόδοσης επηρεάζει τη σταθερότητα της βαθμονόμησης.Αυτό δεν περιλαμβάνει επιλογές, εκτός εάν αναφέρεται διαφορετικά.Βρείτε μας στο www.keysight.com

Σελίδα 9 Τυπικές και LFE μετρήσεις:Με μια επιλογή LFE, η οποία προσθέτει υλικό επεκτάσεως χαμηλής συχνότητας (LFE), το εύρος μέτρησης LFE επικαλύπτεται με το πρότυπο εύρος μέτρησης από 10 MHz έως 100 MHz.για μετρήσεις από 500 Hz έως 100 MHz χρησιμοποιείται υλικό LFE. Με τη δυνατότητα Απαλλαγής LFE, οι μετρήσεις από 10 MHz έως 100 MHz χρησιμοποιούν τυποποιημένο υλικό. Για μετρήσεις κάτω από 10 MHz, η LFE πρέπει να είναι ενεργοποιημένη. Όλες οι μετρήσεις άνω των 100 MHz χρησιμοποιούν τυποποιημένο υλικό,ανεξάρτητα από τη ρύθμιση Ενεργοποιημένη/Ανενεργοποιημένη λειτουργία LFE.

Επιλογές του αναλυτή δικτύου μικροκυμάτων Keysight N5227B
