Χαρακτηριστικά & Οφέλη

• Παραμετρικές μετρήσεις DC υψηλής ανάλυσης με το 370B (Ανάλυση κάτω στο 1 pA ή 2 μV)
• Προμήθεια υψηλής τάσης και ρεύματος με το 371B (έως 3.000 V ή 400 A)
• Ενσωματωμένες μετρήσεις δρομέα - κουκκίδα, παράθυρο και γραμμή λειτουργίας
• Μετρήσεις αίσθησης Kelvin
• Λειτουργία μέτρησης σάρωσης
• Σύγκριση κυματομορφών και μέσος όρος
• Πλήρως προγραμματιζόμενο
• 1,44 MB Floppy Drive Stores Setup and Bitmap of Curves
• Απευθείας έντυπη εκτύπωση με εκτυπωτή τρίτου κατασκευαστή

Εφαρμογές

• Παραμετρικός Χαρακτηρισμός Ημιαγωγών
• Ανάλυση αποτυχίας
• Δημιουργία φύλλου δεδομένων
• Δοκιμή Κατασκευής
• Παρακολούθηση Διαδικασιών και Ποιοτικός Έλεγχος
• Εισερχόμενη Επιθεώρηση
• Αντιστοίχιση στοιχείων

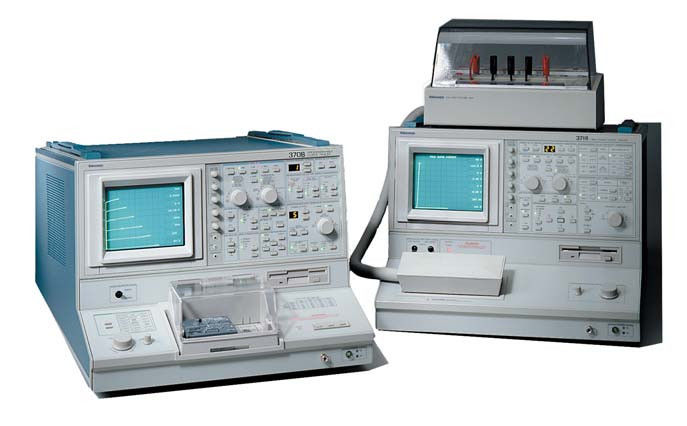

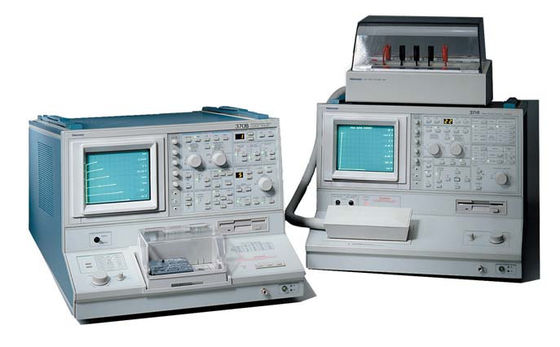

Προγραμματιζόμενοι ιχνηλάτες καμπυλών 370B και 371B

Οι ιχνηλάτες καμπυλών Tektronix προσφέρουν ισχύ και ευελιξία για τον έλεγχο των χαρακτηριστικών DC των συσκευών ημιαγωγών. Οι ιχνηλάτες καμπυλών 370B και 371B συνδυάζουν έναν απλό στη χρήση μπροστινό πίνακα, ψηφιακή απόκτηση και οθόνη και δυνατότητα προγραμματισμού για την εξυπηρέτηση μιας ποικιλίας αναγκών εφαρμογών.

Στο εργαστήριο Έρευνας και Ανάπτυξης, οι ανιχνευτές καμπυλών Tektronix χρησιμοποιούνται για τον χαρακτηρισμό νέων σχεδίων, την εξαγωγή των παραμέτρων SPICE, την ανάλυση αστοχιών και τη δημιουργία φύλλων δεδομένων. Στη δοκιμή κατασκευής, οι ανιχνευτές καμπυλών Tektronix χρησιμοποιούνται για την επαλήθευση της ποιότητας της συσκευής και την παρακολούθηση της διαδικασίας. Χρησιμοποιούνται επίσης για την εισερχόμενη επιθεώρηση για την επαλήθευση της απόδοσης της συσκευής, την εκτέλεση ανάλυσης αστοχίας και την αντιστοίχιση στοιχείων.

Το παγκόσμιο πρότυπο για ιχνηθέτες καμπυλών υψηλής ανάλυσης

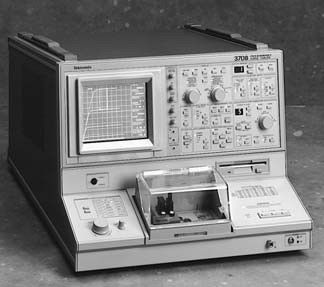

370Β

Το 370B, το παγκόσμιο πρότυπο για ιχνηθέτες καμπυλών υψηλής ανάλυσης, παρέχει δυνατότητα προμήθειας έως και 20 A/2.000 V σε συνδυασμό με ανάλυση μέτρησης 1 pA και 50 µV. Το 370B εκτελεί παραμετρικό χαρακτηρισμό DC ολοκληρωμένων κυκλωμάτων, τρανζίστορ, θυρίστορ, διόδων, SCR, MOSFET, ηλεκτροοπτικών εξαρτημάτων, ηλιακών κυψελών, ηλεκτρονόμων στερεάς κατάστασης και άλλων συσκευών ημιαγωγών. Διαθέτει πηγή κουμπιού και διαμόρφωση μέτρησης, ώστε να είναι εύκολη η αλλαγή από τη μία δοκιμή στην άλλη.

Ο ηγέτης του κλάδου στους ιχνηθέτες καμπυλών υψηλής ισχύος

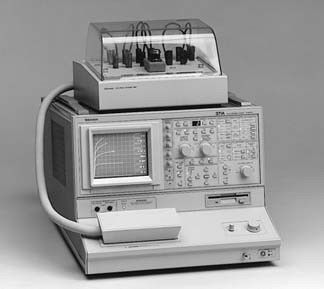

371Β

Το 371B, ο ηγέτης του κλάδου στους ιχνηθέτες καμπυλών υψηλής ισχύος, εκτελεί παραμετρικό χαρακτηρισμό DC σε μεγάλη ποικιλία ημιαγωγών ισχύος, συμπεριλαμβανομένων θυρίστορ, SCR, IGBT και MOSFET ισχύος. Η λειτουργία συλλέκτη υψηλής τάσης επιτρέπει τη δοκιμή των χαρακτηριστικών εκτός λειτουργίας μιας συσκευής έως 3.000 βολτ. Η λειτουργία συλλέκτη παλμικού υψηλού ρεύματος παρέχει παλμούς ρεύματος εξόδου μεγαλύτερους από 400 αμπέρ για τη δοκιμή των χαρακτηριστικών ενεργοποίησης και επιτρέπει δοκιμές υψηλής ισχύος έως 3.000 Watt. Στη λειτουργία μέτρησης σάρωσης, το 371B κατασκευάζει αυτόματα μια οικογένεια καμπυλών ενώ διεγείρει τη συσκευή με παλμούς χαμηλού κύκλου λειτουργίας. Με αυτή τη δυνατότητα, οι καμπύλες ισχύος μπορούν να εμφανιστούν χωρίς υπερβολική θέρμανση της συσκευής.

Διαδραστικός προγραμματιζόμενος έλεγχος

Ο διαδραστικός έλεγχος όλων των μετρήσεων 370B και 371B επιτυγχάνεται από την πλήρη πρόσοψη ή πάνω από το GPIB. Κάθε παράμετρος λειτουργίας μπορεί να ελεγχθεί χρησιμοποιώντας τον ελεγκτή GPIB. Τα προγράμματα οδήγησης LabView της σειράς 370B και 371B είναι διαθέσιμα στοTektronix.comιστοσελίδα. Αυτά τα προγράμματα οδήγησης έχουν πολλά από τα δομικά στοιχεία για τη δημιουργία μιας προσαρμοσμένης λύσης μέτρησης.

Ρυθμίσεις αποθήκευσης και ανάκλησης και ψηφιοποιημένες καμπύλες

Έως και 80 ψηφιοποιημένες χαρακτηριστικές καμπύλες μπορούν να αποθηκευτούν σε μια δισκέτα ή σε εσωτερική μη πτητική μνήμη και να ανακληθούν με το πάτημα ενός κουμπιού. Μια ζωντανή καμπύλη μπορεί στη συνέχεια να συγκριθεί με μια προηγουμένως αποθηκευμένη καμπύλη για να εκτιμηθεί η μετατόπιση της θερμοκρασίας ή άλλες αλλαγές στις παραμέτρους λειτουργίας. Για την αναγνώριση των δεδομένων, μπορούν να χρησιμοποιηθούν έως και 24 χαρακτήρες κειμένου για την επισήμανση ή τον σχολιασμό των δεδομένων καμπύλης.

Οι παράμετροι λειτουργίας μπορούν να ρυθμιστούν, να αποθηκευτούν και να ανακληθούν χρησιμοποιώντας διάφορες μεθόδους αποθήκευσης, όπως η μνήμη συστήματος 370B και 371B, η ενσωματωμένη μονάδα δισκέτας 1,44 MB ή η αποστολή εξωτερικά μέσω του ελεγκτή GPIB.

Αυτοματοποιημένος Δρομέας

Τα 370B και 371B παρέχουν τρεις λειτουργίες μέτρησης δρομέα. Ο κέρσορας κουκκίδας παρέχει άμεση ανάγνωση στην οθόνη της τάσης, του ρεύματος, του gm ή του DC beta σε οποιοδήποτε σημείο. Ο κέρσορας του παραθύρου μπορεί να τοποθετηθεί ανάμεσα σε δύο καμπύλες για τη μέτρηση μικρού σήματος beta ή gm και μπορεί επίσης να χρησιμοποιηθεί για οπτικές δοκιμές go/no-go. Ο δρομέας γραμμής συνάρτησης παρέχει ανάγνωση οθόνης μιας τιμής κλίσης ή τομής.

Λειτουργία μέτρησης σάρωσης

Στη λειτουργία μέτρησης σάρωσης, ο ανιχνευτής καμπυλών κατασκευάζει αυτόματα μια οικογένεια καμπυλών. Το 371B το επιτυγχάνει αυτό με παλμούς χαμηλού κύκλου λειτουργίας. Με αυτή τη δυνατότητα, οι καμπύλες ισχύος μπορούν να εμφανιστούν χωρίς υπερβολική θέρμανση της συσκευής.

Απευθείας έντυπες εκτυπώσεις

Τα δεδομένα εξόδου καμπύλης μπορούν να σταλούν απευθείας από τα 370B και 371B σε θερμικό εκτυπωτή Citizen iDP-3240. Η εκτύπωση μπορεί να συνεχιστεί ενώ τα 370B και 371B εκτελούν τις επόμενες εργασίες.

Χαρακτηριστικά

370B Curve Tracer Χαρακτηριστικά

Προμήθεια Συλλεκτών

Διαθέσιμη μέγιστη ισχύς

Εύρος 16, 80 και 400 V -0,08, 0,4, 2, 10, 50, 220 W.

Εύρος 2.000 V -0,08, 0,4, 2, 10, 50 W.

Μεταβλητές ρυθμίσεις τροφοδοσίας συλλέκτη ως % της μέγιστης μέγιστης τάσης -0 έως 100% σε προσαυξήσεις 0,1%.

Looping Compensation (τυπικό) εύρος -τουλάχιστον 100 pF.

Step Generator

Ακρίβεια

Αυξητική -1,5%.

Απόλυτο -Λιγότερο από 1,5% της συνολικής εξόδου + 3% x ρύθμιση STEP AMPLITUDE + 1 mV ή 1 nA.

Εύρος ελέγχου μετατόπισης -Μεταβλητή από -10 έως +10 φορές STEP AMPLITUDE.

Ψήφισμα -Ρύθμιση STEP AMPLITUDE x 1%.

Τρέχουσα λειτουργία

Εύρος πλάτους -50 nA έως 200 mA σε μια ακολουθία 1-2-5 21 βημάτων.

Μέγιστο ρεύμα -Ρύθμιση 20x STEP AMPLITUDE, 10x STEP AMPLITUDE ρύθμιση όταν ο έλεγχος έχει ρυθμιστεί στα 200 mA.

Μέγιστη τάση -Τουλάχιστον 10 V.

Μέγιστο αντίθετο ρεύμα μετατόπισης -10x πλάτος Βημάτων.

Μέγιστα αντίθετα βολτ -Λιγότερο από 15 V.

Ripple Plus Noise -Λιγότερο από 0,5% x πλάτος ΒΗΜΑΤΟΣ + 10 nA.

Λειτουργία τάσης

Εύρος διακόπτη πλάτους -50 mV έως 2 V, σε μια ακολουθία 1-2-5 6 βημάτων.

Μέγιστη τάση -20x πλάτος ΒΗΜΑΤΟΣ.

Μέγιστο ρεύμα -Τουλάχιστον 500 mA στα 10 V ή λιγότερο, τουλάχιστον 200 mA στα 15 V, τουλάχιστον 10 mA στα 40 V.

Περιορισμός ρεύματος βραχυκυκλώματος -500 mA, +50%, -20%.

Μέγιστο αντίθετο ρεύμα μετατόπισης -10x πλάτος Βημάτων.

Μέγιστο αντίθετο ρεύμα -Λιγότερο από 20 mA.

Ripple Plus Noise -Λιγότερο από 0,5% x πλάτος ΒΗΜΑΤΟΣ + 10 mV.

Τιμές βημάτων -2x συχνότητα γραμμής (1 x συχνότητα γραμμής σε λειτουργία τροφοδοσίας συλλέκτη AC). Τα βήματα γίνονται σε τάση συλλέκτη 0.

Παλμικά βήματα -80 µs ή 300 µs πλάτος, ±10%.

Βήματα και μετατόπιση πολικότητας -Αντιστοιχεί στην πολικότητα τροφοδοσίας συλλέκτη όταν το STEP GENERATOR INVERT POLARITY είναι απενεργοποιημένο. Σε αντίθεση με την πολικότητα τροφοδοσίας συλλέκτη όταν έχει επιλεγεί STEP GENERATOR POLARITY INVERT ή ο διακόπτης CONFIGURATION είναι ρυθμισμένος σε BASE COMMON. Η διαμόρφωση BASE COMMON απενεργοποιεί την ΑΝΤΙΣΤΡΟΦΗ ΠΟΛΙΚΗΣ ΓΕΝΝΗΤΡΙΑΣ ΒΗΜΑΤΟΣ.

Αριθμός Βημάτων -Κυμαίνεται από 0 έως 10.

Παροχή AUX

Εύρος -Από -40 έως +40 βολτ, με ανάλυση βημάτων 20 mV.

Ακρίβεια (τυπική) -Εντός 50 mV + 1,5% της συνολικής παραγωγής.

Ρεύμα εξόδου -Τουλάχιστον 100 nA στα ±20 V.

Τουλάχιστον 10 mA στα ±40 V.

Ripple Plus Noise -Λιγότερο από 50 mVσελ.

Σύστημα κάθετης εκτροπής χωρίς αποθήκευση

Συλλέκτης/Βασικό ρεύμα

Εύρος -1 μA/div έως 2 A/div σε μια ακολουθία 1-2-5.

Το X10 MAG επεκτείνει τη μέγιστη ευαισθησία στα 100 nA/div (ανάλυση 1 nA).

Ακρίβεια (τυπική) -Εντός 2% της ανάγνωσης του δρομέα WINDOW + 0,1 x VERT/DIV ρύθμιση.

Ρεύμα εκπομπής

Εύρος -1 nA/div έως 2 mA/div σε μια ακολουθία 1-2-5 X10 MAG επεκτείνει τη μέγιστη ευαισθησία στα 100 pA/div.

Ακρίβεια (τυπική) -Εντός 2% της ένδειξης δρομέα WINDOW + 0,1 x VERT/DIV ρυθμίσεις + 1 nA.

Μέγιστος εμφανιζόμενος θόρυβος ή κυματισμός -Ανάλογα με τη ρύθμιση των MAX PEAK VOLTS.

Οθόνη γεννήτριας βημάτων

Εύρος -1 βήμα/διαίρεση.

1 βήμα/10 τμήματα με X10 MAG.

10 βήματα/διαίρεση με STEP MULTI .1x.

Ακρίβεια -Εντός διαίρεσης 0,3.

Μετατόπιση οθόνης (συνήθης)

Εύρος -±10 διαιρέσεις με ανάλυση 0,1 div.

Ακρίβεια -Εντός 1,5% της μετατόπισης + 0,1 x ρύθμιση VERT/DIV.

Οθόνη X10 MAG (τυπική)

Ακρίβεια -Εντός 1,5% της ανάγνωσης του δρομέα παραθύρου + 0,3 x ρύθμιση VERT/DIV.

Αναστροφή οθόνης (τυπική)

Ακρίβεια -Εντός της ρύθμισης 0,1 x VERT/DIV.

Κατακόρυφη απόκτηση ψηφιακής αποθήκευσης

Μετατροπέας A/D

Ψήφισμα -10-bit για 10,24 διαιρέσεις, 100 μετρήσεις ανά διαίρεση.

Μέγ. Σημεία δεδομένων -1024.

Μέγ. Ρυθμός δειγματοληψίας -Συχνότητα γραμμής x 1024.

Ελάχ. Ρυθμός δειγματοληψίας -Συχνότητα γραμμής x 2.

Συλλέκτης/Βασικό ρεύμα

Εύρος -1 μA/div έως 2 A/div σε μια ακολουθία 1-2-5.

Το X10 MAG επεκτείνει τη μέγιστη ευαισθησία στα 100 nA/div (ανάλυση 1 nA).

Ακρίβεια -Εντός 1,5% της ένδειξης δρομέα DOT +0,05 x VERT/DIV ρύθμιση.

Ρεύμα εκπομπής

Εύρος -1 nA/div έως 2 mA/div σε μια ακολουθία 1-2-5.

Το X10 MAG επεκτείνει τη μέγιστη ευαισθησία στα 100 pA/div (ανάλυση 1 pA).

Ακρίβεια -Εντός 1,5% της ένδειξης του δρομέα DOT +0,05 x ρύθμιση VERT/DIV + 1 nA.

Οθόνη γεννήτριας βημάτων

Εύρος -1 βήμα/διαίρεση, 1 βήμα/10 διαιρέσεις με X10 MAG, 10 βήματα/διαίρεση με STEP MULTI .1x.

Ακρίβεια -Εντός διαίρεσης 0,3.

Μετατόπιση οθόνης (συνήθης)

Εύρος -±10 διαιρέσεις με ανάλυση 0,1 div.

Ακρίβεια -Εντός 1,5% της μετατόπισης + 0,06 x ρύθμιση VERT/DIV.

Οθόνη X10 MAG (τυπική)

Ακρίβεια -Εντός 1,5% της ανάγνωσης του δρομέα παραθύρου + 0,3 x ρύθμιση VERT/DIV.

Αναστροφή οθόνης (τυπική)

Ακρίβεια -Εντός της ρύθμισης 0,04 x VERT/DIV.

Σύστημα οριζόντιας εκτροπής χωρίς αποθήκευση

Συλλεκτικά βολτ

Εύρος -50 nV/div έως 500 V/div σε μια ακολουθία 1-2-5.

Το X10 MAG επεκτείνει τη μέγιστη ευαισθησία στα 5 mV/div (50 µV ανάλυση).

Ακρίβεια (τυπική) -Εντός 2% της ανάγνωσης του δρομέα WINDOW + 0,1 x HORIZ/DIV ρύθμιση.

Βάση/Βολτ εκπομπού

Εύρος -50 mV έως 5 V/div σε μια ακολουθία 1-2-5.

Το X10 MAG επεκτείνει τη μέγιστη ευαισθησία στα 5 mV/div (50 μV ανάλυση).

Ακρίβεια (τυπική) -Εντός 2% της ανάγνωσης του δρομέα WINDOW + 0,1 x HORIZ/DIV ρύθμιση.

Οθόνη γεννήτριας βημάτων

Εύρος -1 βήμα/διαίρεση, 1 βήμα/διαίρεση με X10 MAG, 10 βήματα/διαίρεση με STEP MULTI .1x.

Ακρίβεια -Εντός διαίρεσης 0,3.

Μετατόπιση οθόνης

Εύρος -±10 διαιρέσεις σε βήματα διαίρεσης 0,1.

Ακρίβεια -Εντός 1,5% της μετατόπισης +0,1 x ρύθμιση HORIZ/DIV.

Οθόνη X10 MAG

Ακρίβεια -Εντός του 1,5% της ανάγνωσης του δρομέα παραθύρου + 0,3 x ρύθμιση HORIZ/DIV.

Αναστροφή οθόνης

Ακρίβεια -Εντός της ρύθμισης 0,1 x HORIZ/DIV.

Οριζόντια απόκτηση ψηφιακής αποθήκευσης

Μετατροπέας A/D

Ψήφισμα -10 bit για 10,24 διαιρέσεις, 100 μετρήσεις ανά διαίρεση.

Μέγ. Σημεία δεδομένων -1024.

Μέγ. Ρυθμός δειγματοληψίας -Συχνότητα γραμμής x 1024.

Ελάχ. Ρυθμός δειγματοληψίας -Συχνότητα γραμμής x 2.

Συλλεκτικά βολτ

Εύρος -50 mV/div έως 500 V/div σε μια ακολουθία 1-2-5.

Το X10 MAG επεκτείνει τη μέγιστη ευαισθησία στα 5 mV/div (50 μV ανάλυση).

Ακρίβεια -Εντός 1,5% της ανάγνωσης δρομέα DOT + 0,05 x ρύθμιση HORZ/DIV.

Λειτουργίες απόκτησης

Κανονικό, Φάκελος και Μέσος όρος. Ο φάκελος είναι κάθετος ή οριζόντιος. Ο μέσος όρος είναι ο κινητός μέσος όρος με βάρος 1/16.

Ασφάλεια

Τηρούνται πρότυπα -UL3111-1, CAN/CSA C22.2 ΑΡ. 1010.1, EN 61010-1 με δεύτερη τροποποίηση.

371B Curve Tracer Χαρακτηριστικά

Προμήθεια Συλλεκτών

Λειτουργίες (θετική και αρνητική πολικότητα και για τις δύο λειτουργίες) -Υψηλό ρεύμα: παλμοί 250 μs με μέγιστη κορυφή 30 V.

Υψηλή τάση: Πλήρες ανορθωμένο ημιτονοειδές κύμα με μέγιστη κορυφή 3.000 V.

Λειτουργίες πολικότητας -NPN +.

PNP -.

Εύρος προσφοράς μεταβλητού συλλέκτη -Συνεχώς μεταβλητό από 0% έως 100% σε προσαυξήσεις 0,1%.

Αντιστάθμιση βρόχου (λειτουργία υψηλής τάσης) -Η χωρητικότητα αδέσποτων μεταξύ του ακροδέκτη συλλέκτη και της γείωσης αντισταθμίζεται έως το μέγιστο 100 pF.

Ρυθμός επανάληψης παροχής παλμικού συλλέκτη -

3 kW: 1/4 (0,25 x) συχνότητα γραμμής.

300 W: 1/2 (0,5 x) συχνότητα γραμμής.

Πλάτος παλμού (μισό πλάτος) -250 µs ±10% (πάνω από το 30% της παροχής συλλέκτη).

διακόπτες κυκλώματος -Τόσο η παροχή υψηλής τάσης όσο και η παροχή υψηλού ρεύματος έχουν διακόπτες που λειτουργούν ανεξάρτητα. Ο διακόπτης εξόδου υψηλού ρεύματος ανοίγει αυτόματα σε κατάσταση υπερέντασης. Και οι δύο διακόπτες μπορούν να λειτουργήσουν χειροκίνητα.

Step Generator

Εύρος ελέγχου μετατόπισης -Μεταβλητή 0 έως 10 φορές τη ρύθμιση STEP/OFFSET AMPLITUDE. Ωστόσο, 0 έως 5 φορές όταν το πλάτος STEP/OFFSET είναι 5 V ή 2 A.

Αριθμός Βημάτων -0 έως 10. Ωστόσο, 0 έως 5 όταν STEP/OFFSET.

Πολικότητα βήματος -Θετικό, Αρνητικό.

Βαθμός βήματος -

Σφυγμός:

3 kW: 1/4 (0,25x) η συχνότητα γραμμής, 300 W: 1/2 (0,5Χ) η συχνότητα γραμμής.

Σκάλα:

300 W, 3 W, 300 mW, 30 mW: 2x η συχνότητα γραμμής.

Τρέχουσα λειτουργία

Εύρος πλάτους

Κανονικό βήμα -1 μΑ έως 2 mA σε 1-2-5 αλληλουχία. ΛΕΙΤΟΥΡΓΙΑ ΥΨΗΛΗΣ ΤΑΣΗ ΠΑΡΟΧΗΣ ΣΥΛΛΕΚΤΗ (30 W/3 W και 300 mW/30 mW).

Παλμικό βήμα -1 mA έως 2 A σε 1-2-5 ακολουθία. ΤΡΟΦΟΔΟΣΙΑ ΣΥΛΛΕΚΤΗ ΥΨΗΛΟΥ ΡΕΥΜΑΤΟΣ (3 kW/300 W).

Μέγιστο ρεύμα -20 x πλάτος βήματος, εκτός από 10 φορές STEP/OFFSET AMPLITUDE όταν ο έλεγχος έχει ρυθμιστεί στα 2 A ανά βήμα.

Μέγιστη τάση -12 V ±30%.

Ακρίβεια: Τουλάχιστον 5 V.

Ripple Plus Noise -Εντός 1% του STEP AMPLITUDE + 10 nA.

Λειτουργία τάσης

Εύρος πλάτους βημάτων -200 mV έως 5 V σε 1-2-5 ακολουθία.

Περιορισμός ρεύματος βραχυκυκλώματος -100 mA +50%, -20%.

Μέγιστη τάση -10 x STEP AMPLITUDE, με ρύθμιση 5 V.

20 x STEP AMPLITUDE, εκτός από τη ρύθμιση 5 V.

Ripple Plus Noise -Εντός 1% του STEP AMPLITUDE + 10 mV.

Σύστημα κάθετης εκτροπής

Εύρος ρεύματος συλλέκτη (lc).

Ισχύς αιχμής 3 kW -1 A/DIV έως 50 A/DIV.

Ισχύς αιχμής 300 W -500 mA/DIV έως 5 A/DIV.

Ισχύς αιχμής 30 W -100 µA/DIV έως 5 mA/DIV.

Ισχύς αιχμής 3 W -10 µA/DIV έως 500 µA/DIV.

Ισχύς αιχμής 0,3 W -10 µA/DIV έως 500 µA/DIV.

Ισχύς αιχμής 0,03 W -1 µA/DIV έως 50 µA/DIV.

Ακρίβεια ρεύματος συλλέκτη (lc) -Εντός 0,1 DIV προς τις κάθετες γραμμές γραμμών.

Ακρίβεια δρομέα ρεύματος συλλέκτη (lc) -Εντός 1,5% της ένδειξης +0,1 DIV της ρύθμισης CURRENT/DIV.

Σύστημα οριζόντιας εκτροπής

Εύρος βολτ τροφοδοσίας συλλέκτη (Vce).

Ισχύς αιχμής 3 kW, 300 W -100 mV/DIV έως 5 V/DIV σε μια ακολουθία 1-2-5.

Ισχύς αιχμής 30 W, 3 W -50 V/DIV έως 500 V/DIV σε μια ακολουθία 1-2-5.

Ισχύς αιχμής 300 mW, 30 mW -5 V/DIV έως 50 V/DIV σε μια ακολουθία 1-2-5.

Εύρος βολτ γεννήτριας βημάτων (Vbe) -100 mV/DIV έως 5 V/DIV σε μια ακολουθία 1-2-5.

Ακρίβεια βολτ γεννήτριας βημάτων (Vbe) -Εντός 0,1 DIV οριζόντιων γραμμών.

Απόκτηση ψηφιακής αποθήκευσης

Μετατροπέας A/D

Ψήφισμα -10 bit για 1024 διαίρεση, 100 πόντοι ανά μία διαίρεση.

ανοχή -Εντός ±2 μετρήσεων.

Μέγ. Σημείο δεδομένων -1024.

Μέγ. Ποσοστό δείγματος -1024 x συχνότητα γραμμής.

Ελάχ. Ποσοστό δείγματος -1/8 x συχνότητα γραμμής.

Ασφάλεια

Τηρούνται πρότυπα -UL3111-1, CAN/CSA C22.2 ΑΡ. 1010.1, EN 61010-1 με δεύτερη τροποποίηση.
