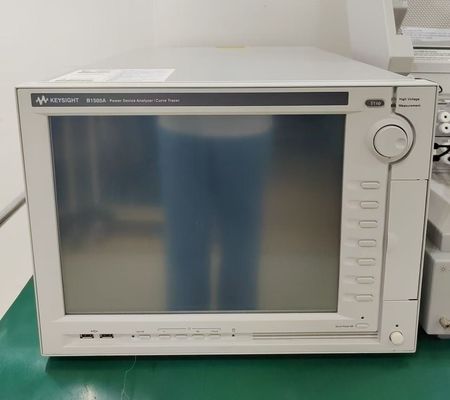

Keysight (Agilent) B1505A Power Device Analyzer / Curve Tracer

Περιγραφή τουKeysight (Agilent) B1505A

Το Agilent B1505A Power Device Analyzer / Curve Tracer είναι η μόνη λύση single box διαθέσιμη σήμερα με δυνατότητα χαρακτηρισμού συσκευών υψηλής ισχύος από το επίπεδο sub-picoamp έως 3000 volt και 40 amp. Αυτή η δυνατότητα καλύπτει την αξιολόγηση για νέα συσκευή ισχύος που χρησιμοποιεί υλικά ευρείας ζώνης, όπως καρβίδιο του πυριτίου (SiC) ή νιτρίδιο του γαλλίου (GaN). Το B1505A διαθέτει ξεχωριστές μονάδες που υποστηρίζουν υψηλού ρεύματος (HCSMU) και υψηλής τάσης (HVSMU). Το B1505A υποστηρίζει επίσης SMU υψηλής ισχύος (έως 1 A/200 V) και μονάδα μέτρησης χωρητικότητας πολλαπλών συχνοτήτων (έως 5 MHz). Η αρθρωτή κατασκευή του με δέκα θέσεις σάς επιτρέπει να διαμορφώσετε το B1505A ακριβώς όπως θέλετε.

Το περιβάλλον λογισμικού B1505A επιτρέπει στους χρήστες να ελέγχουν τα χαρακτηριστικά της συσκευής και να εντοπίζουν σφάλματα της συσκευής με την εύκολη ευκολία ενός ιχνηλάτη καμπυλών. Ακριβώς όπως σε έναν ανιχνευτή καμπυλών, το B1505A υποστηρίζει έλεγχο περιστροφικού κουμπιού της ανεξάρτητης μεταβλητής σάρωσης για διαισθητική και σε πραγματικό χρόνο αξιολόγηση παραμέτρων όπως η τάση διάσπασης. Οι πληροφορίες και τα δεδομένα ρύθμισης μέτρησης μπορούν να αποθηκευτούν αυτόματα στην ενσωματωμένη μονάδα σκληρού δίσκου του B1505A και να μεταφερθούν σε USB memory stick καθώς και σε άλλες φορητές συσκευές αποθήκευσης. Είναι επίσης εύκολο να εκτυπώσετε γραφικά δεδομένα μετρήσεων και να τα αντιγράψετε και να τα επικολλήσετε σε αναφορές όταν συνοψίζονται τα αποτελέσματα της ανάλυσης.

Μια σωστή λύση στερέωσης δοκιμής είναι εξαιρετικά σημαντική, τόσο για την εξασφάλιση της ασφάλειας (λόγω των υψηλών τάσεων και ρευμάτων που χρησιμοποιούνται) όσο και για την υποστήριξη της μεγάλης ποικιλίας τύπων πακέτων συσκευών ισχύος. Ένας προηγούμενος περιορισμός των ανιχνευτών καμπυλών ήταν ότι ορισμένες συσκευές ισχύος δεν μπορούσαν να αξιολογηθούν λόγω του μεγέθους τους ή ήταν απαραίτητο να εγκατασταθεί ένας προσαρμογέας για να δοκιμαστεί η συσκευή. Ωστόσο, το εξάρτημα δοκιμής του B1505A μπορεί να δεχτεί μια μεγάλη ποικιλία συσκευών, όπως power MOSFET, διόδους και IGBT, ανεξάρτητα από το μέγεθος ή το σχήμα τους μέσω ενός μεγάλου προσαρμογέα εξαρτήματος με προσαρμόσιμες μονάδες στερέωσης. Επιπλέον, ο ενσωματωμένος μηχανισμός ασφάλισης του εξάρτημα δοκιμής διασφαλίζει ότι μπορούν να εφαρμοστούν υψηλές τάσεις και ρεύματα στις συσκευές δοκιμής με ασφάλεια.

Το Agilent μπορεί να παρέχει ένα κιτ μετατροπής που επιτρέπει στους υπάρχοντες χρήστες B1500A να μετατρέψουν τον κεντρικό υπολογιστή B1500A σε κεντρικό υπολογιστή B1505A. Αυτό επιτρέπει στους σημερινούς χρήστες B1500A να επεκτείνουν τις δυνατότητες μέτρησης τάσης και ρεύματος του οργάνου τους χωρίς να χρειάζεται να αγοράσουν νέο όργανο.

Τα Microsoft και Windows είναι σήματα κατατεθέντα στις ΗΠΑ της Microsoft Corp.

Χαρακτηριστικό τουKeysight (Agilent) B1505A

• 3000 V/40 Ένα όργανο με δυνατότητες ιχνηθέτη καμπυλών και αναλυτή

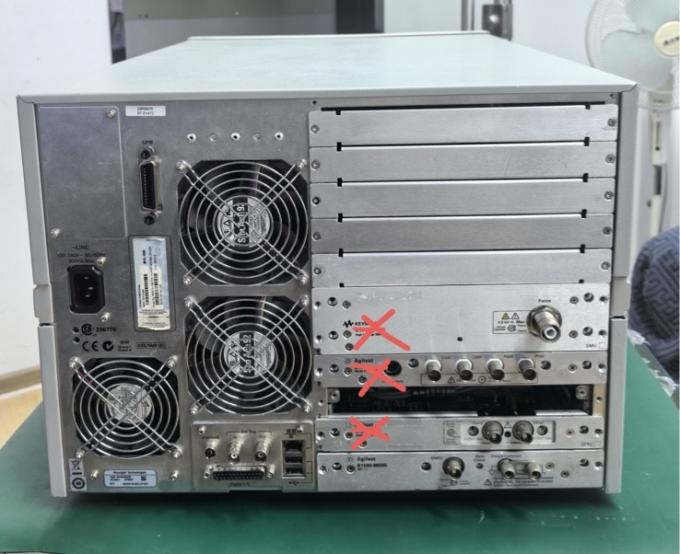

• Ευέλικτη διαμόρφωση με δέκα υποδοχές μονάδων για μονάδες HPSMU, HVSMU, HCSMU και MFCMU
• Ασφαλής και ακριβής μέτρηση των συσκευών ισχύος (τόσο σε γκοφρέτα όσο και σε συσκευασία). Το προαιρετικό εξάρτημα δοκιμής υψηλής ισχύος υποστηρίζει ένα ευρύ φάσμα τύπων πακέτων και ο διαθέσιμος προσαρμογέας δοκιμής προσομοιώνει εξόδους ιχνηθέτη καμπύλης Tektronix για εφαρμογές παλαιού τύπου
• Ανάλυση δεδομένων εκτός σύνδεσης και ανάπτυξη δοκιμών εφαρμογών μέσω του λογισμικού Desktop EasyEXPERT

Λίστα επιλογών γιαKeysight (Agilent) B1505A

Προδιαγραφές & ΧαρακτηριστικάKeysight (Agilent) B1505A

Δυνατότητες προμήθειας

• Το SMU υψηλής τάσης μπορεί να παρέχει 1500V στα 8 mA ή 3000 V στα 4 mA (παλμικό ή συνεχές). πλάτη παλμού από 500 µs έως 2 s
• Η SMU υψηλού ρεύματος μπορεί να παρέχει 20 A στα 20 V (παλμικά) και 1 A στα 40 V (DC). πλάτη παλμού από 50 µs έως 1 ms
• Χρησιμοποιώντας τον διπλό προσαρμογέα SMU υψηλού ρεύματος, το εύρος προμήθειας μπορεί να επεκταθεί στα 40 A στα 20 V (παλμικά) και στα 2 A στα 40 V (DC)
