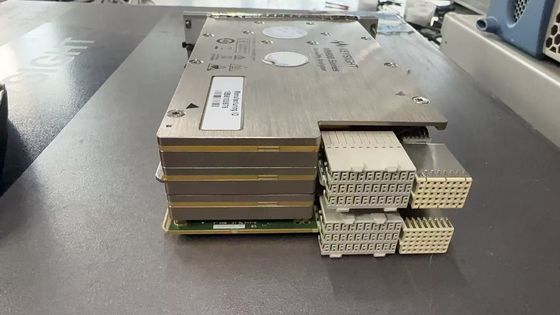

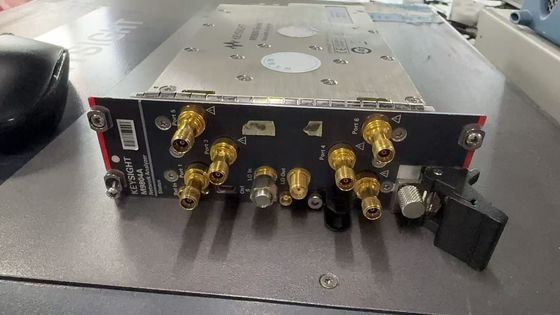

Αναλυτής Δικτύου Δέκτη PXIe σειράς M980xA

9 kHz έως 4,5/6,5/9/14/20 GHz, 2/4/6 θύρες

100 kHz έως 26,5/32/44/53 GHz, 2 θύρες

Καθώς τα περιθώρια για συσκευές πολλαπλών θύρων γίνονται πιο στενά, ο εξοπλισμός δοκιμών σας πρέπει να είναι ένα βήμα μπροστά. The Keysight M980xA PXIe Vector Network Analyzer (VNA) meets the most demanding multiport challenges with a true multiport architecture that offers exceptional performance no matter how many ports you use. Αποκτήστε βαθύτερες γνώσεις για τις συσκευές σας με το ευρύτερο διαθέσιμο χαρτοφυλάκιο εφαρμογών μέτρησης για PXI VNAs, συμπεριλαμβανομένης της ανάλυσης φάσματος, των μετρήσεων pulsed-RF, και πολλά άλλα.Η σειρά M980xA προσφέρει την απόδοση που απαιτείται για τη δοκιμή παθητικών εξαρτημάτωνΠαρέχει τις καλύτερες στην κατηγορία βασικές προδιαγραφές PXI VNA, όπως δυναμικό εύρος, ταχύτητα μέτρησης, ίχνος θορύβου και σταθερότητα θερμοκρασίας.Κάθε μονάδα είναι ένας εντελώς ανεξάρτητος αναλυτής δικτύων διανυσμάτων με 2-, 4 ή 6 θύρες έως 20 GHz, ή 2 θύρες έως 53 GHz. Οι ενότητες μπορούν εύκολα να ρυθμιστούν ως πραγματικό VNA πολλαπλών θύρων χρησιμοποιώντας πρόσθετες ενότητες εγκατεστημένες στο ίδιο πλαίσιο,και ένα VNA με έως και 50 θύρες μπορεί να ρυθμιστεί σε ένα μόνο πλαίσιο για εφαρμογές πολλαπλών θύρωνΌλες οι θύρες δοκιμής είναι πλήρως συγχρονισμένες, έτσι ώστε να μπορούν να μετρούνται ταυτόχρονα πολλαπλές θύρες με εφαρμογή διόρθωσης σφάλματος πολλαπλών θύρων.

Ορισμός Προδιαγραφές (προδιαγραφές) 1

Οι προδιαγραφές περιλαμβάνουν ζώνες προστασίας για την εκτίμηση της αναμενόμενης κατανομής στατιστικών επιδόσεων, αβεβαιότητες μέτρησης,και αλλαγές στην απόδοση λόγω των περιβαλλοντικών συνθηκώνΌλες οι προδιαγραφές και τα χαρακτηριστικά ισχύουν σε θερμοκρασία 25 °C ± 5 °C (εκτός αν αναφέρεται διαφορετικά).

Πρέπει να πληρούνται οι ακόλουθες προϋποθέσεις:

• Η θερμοκρασία της μονάδας είναι μεταξύ 37 και 50 °C (επιλογή 2 θύρας), 40 και 53 °C (επιλογή 4 θύρας) και 43 και 56 °C (επιλογή 6 θύρας).

• Το όργανο έχει ενεργοποιηθεί για 60 λεπτά με την εφαρμογή VNA να τρέχει.

• Το όργανο βρίσκεται εντός του κύκλου βαθμονόμησης.

• Το όργανο παραμένει σε σταθερή θερμοκρασία περιβάλλοντος (μεταξύ -10 °C και 55 °C) για 60 λεπτά πριν από την ανάφλεξη.

Χαρακτηριστικά

Παράμετρος επιδόσεων που αναμένεται να πληροί το προϊόν πριν εγκαταλείψει το εργοστάσιο, αλλά που δεν επαληθεύεται στο πεδίο και δεν καλύπτεται από την εγγύηση του προϊόντος.Ένα χαρακτηριστικό περιλαμβάνει τις ίδιες ζώνες προστασίας με μια προδιαγραφή. Τυπική (typical) αναμενόμενη απόδοση μιας μέσης μονάδας σε σταθερή θερμοκρασία μεταξύ 25 °C ± 5 °C για 60 λεπτά πριν από την ανάφλεξη και κατά τη διάρκεια λειτουργίας· δεν περιλαμβάνει τις προστατευτικές ταινίες.Δεν καλύπτεται από την εγγύηση του προϊόντος.

Το όργανο πρέπει να βρίσκεται εντός του κύκλου βαθμονόμησής του.

Ονομαστικό (nom.)

Γενικός περιγραφικός όρος ή παράμετρος σχεδιασμού.Συμπληρωματικές πληροφορίες Παράμετρος απόδοσης που δοκιμάζεται στο προϊόν που λαμβάνεται ως δείγμα κατά την επικύρωση του σχεδιασμού. Δεν περιλαμβάνει προστατευτικές ταινίες και δεν καλύπτεται από την εγγύηση του προϊόντος.

Διορθωμένο (απομείον) Δείχνει την απόδοση μετά τη διόρθωση σφαλμάτων (καλιβέρωση).σταθερότητα, και θόρυβο.

Μη διορθωμένη (ακατέργαστη) Δείχνει την απόδοση του οργάνου χωρίς διόρθωση σφάλματος.
