Το Agilent E4362A είναι ένας προσομοιωτής ηλιακής συστοιχίας 600W DC μονάδα ισχύος που προσομοιώνει τα χαρακτηριστικά εξόδου μιας ηλιακής συστοιχίας.Το E4362A είναι κυρίως μια πηγή ρεύματος με πολύ χαμηλή χωρητικότητα εξόδουΠαρέχει γρήγορες αλλαγές καμπύλης I-V που σας επιτρέπουν να προσομοιώσετε με ακρίβεια την παραγωγή διαφορετικών ηλιακών συστοιχιών υπό διάφορες περιβαλλοντικές συνθήκες (π.χ. θερμοκρασία, ηλικία, έκλειψη, περιστροφή κλπ.).Το E4360 σας δίνει την ευελιξία να το χειριστείτε με δύο τρόπους:

•Εισήγηση των τεσσάρων βασικών λειτουργικών παραμέτρων (Voc, Isc, Vmp, Imp) που απαιτούνται για την εσωτερική δημιουργία καμπύλης I-V από ηλιακή συστοιχία από το SAS
•Κατεβάστε έναν καθορισμένο από τον χρήστη πίνακα για την καμπύλη IV-V της ηλιακής μονάδας

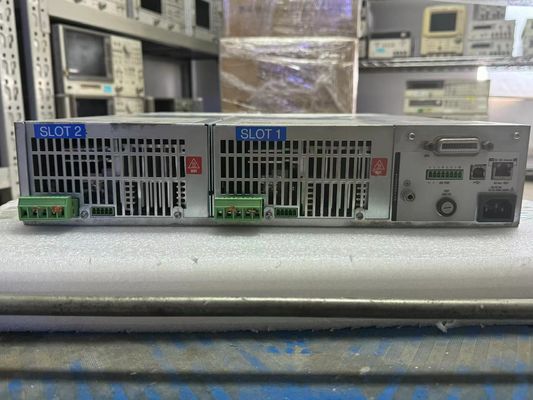

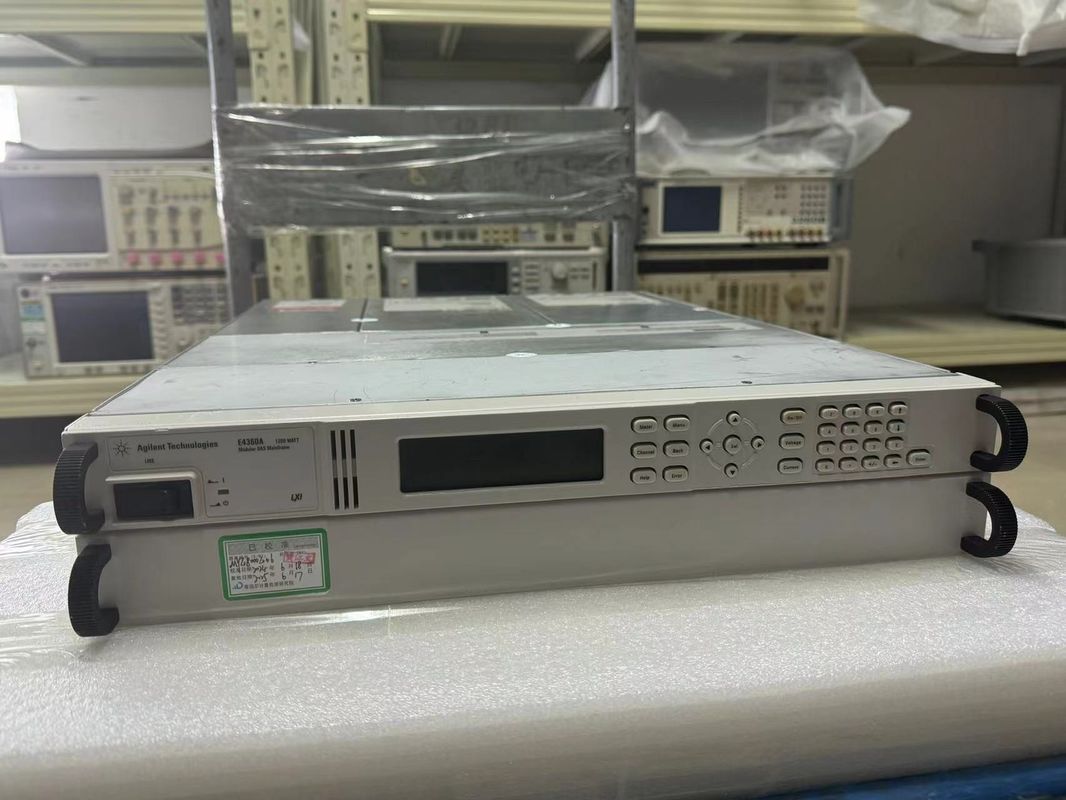

Η ενότητα αυτή λειτουργεί με τον κεντρικό υπολογιστή Agilent E4360A Modular Solar Array Simulator (SAS) που μπορεί να χωρέσει έως δύο ενότητες και εξοικονομεί χώρο σε ράφους με το μεγάλο μέγεθος 2U.και GPIB διεπαφές είναι πρότυπα.

Για την απλούστευση της ανάπτυξης λογισμικού συστήματος δοκιμών, το πακέτο λογισμικού 14360A System Control Tool παρέχεται δωρεάν με κάθε mainframe E4360A SAS.Αυτό το λογισμικό απλοποιεί τον προγραμματισμό και τον έλεγχο πολλών SASsΕπιτρέπει με μία μόνο κλήση λειτουργίας να ρυθμίζονται και να ελέγχονται έως και 100 εξόδους E4360 σε ένα σύστημα SAS.

Τα χαρακτηριστικά και οι προδιαγραφές περιλαμβάνουν:

• Ακριβής προσομοίωση οποιουδήποτε τύπου ηλιακής συστοιχίαςΜικρό μέγεθος: έως 2 εξόδους σε 2U χώρου ράφους
• Μεγάλη ισχύς ̇ έως και 600 W ανά ισχύ
• Γρήγορη αλλαγή καμπύλης IV-V και γρήγορος χρόνος ανάκτησης
• Εύκολη προσομοίωση των περιβαλλοντικών συνθηκών
• Πρότυπο διεπαφών LAN, USB και GPIB
• Πλήρης συμμόρφωση με τις προδιαγραφές της κατηγορίας C LXI
• Προσαρμοσμένο σύστημα κλειδί προς το χέρι ή διαθέσιμα μεμονωμένα όργανα
• Δέχεται έως και 2 μονάδες της σειράς E4360 (οι μονάδες παραγγέλνονται ξεχωριστά)
• Προσφέρει LAN, USB και GPIB διεπαφές πρότυπο
• Μέγιστη συνολική ισχύ εξόδου (=Σύνολο της συνολικής ισχύς εξόδου της μονάδας)
  • 1200 W όταν λειτουργεί από είσοδο 200-240 VAC
  • 600 W όταν λειτουργεί από είσοδο 100 - 120 VAC
• Χαρακτηριστικά προστατευτικής απόκρισης
  • Εισαγωγή INH: 5 μs από την παραλαβή του αναστολέα έως την έναρξη της διακοπής λειτουργίας
  • Λάθος στις συνδεδεμένες εξόδους: < 10 μs από την παραλαβή της βλάβης έως την έναρξη της διακοπής λειτουργίας
• Κύρια συστήματα AC
  • Ονομαστικές τιμές εισόδου: 100/120/220/240 VAC, 50/60/400 Hz
  • Πεδίο εισόδου: 86 VAC ∙ 264 VAC
  • Κατανάλωση ενέργειας: 2000 VA (κεντρικός υπολογιστής έχει διόρθωση του συντελεστή ισχύος)
  • Δυναμικές τιμές κορυφών αγωγών εναλλασσόμενου ρεύματος: 1 kV τυπικά
  • Μέγιστη ισχύς εισόδου: 2000 VA, 2000 W
  • Δοκιμαστική συσκευή: 15 A/250 VAC
  • 100/120 VAC Σημείωση: Τα κυκλώματα ηλεκτρικού δικτύου εναλλασσόμενου ρεύματος με ονομαστική ισχύ 100-120 VAC δεν μπορούν να παρέχουν αρκετό ρεύμα για την τροφοδοσία του κεντρικού υπολογιστή E4360A όταν είναι εγκατεστημένες δύο μονάδες εξόδου.Τα εσωτερικά κυκλώματα θα περιορίσουν το ρεύμα εξόδου των μονάδων στο ήμισυ της ονομαστικής τους ισχύοςΓια μια ενιαία εγκατεστημένη μονάδα, το πλήρες ρεύμα εξόδου θα είναι διαθέσιμο σε ονομαστικό 100-120 VAC
• Κράτη που μπορούν να σωθούν
  • Τοποθεσίες μνήμης: 2 (0 και 1)
  • Προφυλαγμένη κατάσταση: 0
• Χρόνος επεξεργασίας εντολής: =1 ms από την παραλαβή της εντολής έως την έναρξη της αλλαγής της εξόδου
• Χαρακτηριστικά προστατευτικής απόκρισης
  • Εισαγωγή INH: 5 μs από την παραλαβή του αναστολέα έως την έναρξη της διακοπής λειτουργίας
  • Λάθος στις συνδεδεμένες εξόδους:
• Ικανότητες διεπαφής
  • GPIB: SCPI - 1993, IEEE 488.2 συμβατό περιβάλλον
  • Συμμόρφωση LXI: Τάξη C
  • USB 2.0: Απαιτεί την έκδοση M της βιβλιοθήκης Agilent IO.010,01 και άνω, ή 14,0 και άνω
  • 10/100 LAN: Απαιτεί Agilent IO Library έκδοση L.010,01 και άνω, ή 14,0 και άνω
  • Ενσωματωμένος διακομιστής Web: Απαιτεί Internet Explorer 5+ ή Netscape 6.2+
• Περιβαλλοντικές συνθήκες
  • Περιβάλλον λειτουργίας: χρήση σε εσωτερικούς χώρους, κατηγορία εγκατάστασης II (για είσοδο εναλλασσόμενου ρεύματος), βαθμός ρύπανσης 2
  • Πεδίο θερμοκρασίας: 0°C έως 55°C (το ρεύμα μειώνεται κατά 1% ανά °C πάνω από την θερμοκρασία περιβάλλοντος 40°C)
  • Σχετική υγρασία: Μέχρι 95%
  • Υψόμετρος: Μέχρι 2000 μέτρα
  • Θερμοκρασία αποθήκευσης: -30°C έως 70°C
  • Δήλωση LED: Όλα τα LED που χρησιμοποιούνται σε αυτό το προϊόν είναι LED κλάσης 1 σύμφωνα με την IEC 825-1.
