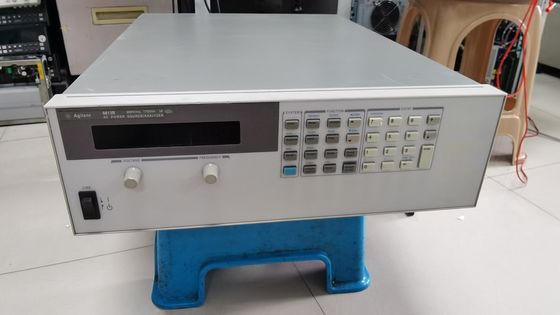

Το Agilent 6813B είναι ιδανικό για εφαρμογές όπως δοκιμές τροφοδοσίας, δοκιμές UPS, αεροηλεκτρονική ATE, δοκιμές εξοπλισμού και συσκευών που διορθώνονται με συντελεστή ισχύος.Η ρύθμιση γίνεται εύκολη με την γραφική διεπαφή χρήστηΤο Agilent 6813B παρέχει μια πλήρη λύση ισχύος και μέτρησης AC και DC με εκτεταμένες δυνατότητες για την προστασία πολύτιμων DUT.

Με το ενσωματωμένο αναλυτή ισχύος, αυτό το AC Power Source / Power Analyzer συνδυάζει τις δυνατότητες ενός πολυμετρητή,οσιλοσκόπιοΑυτό το όργανο μπορεί επίσης να χρησιμοποιηθεί για την παραγωγή ισχύος συνεχούς ρεύματος, είτε μόνος του είτε ως αντιστοιχία συνεχούς ρεύματος σε μια μορφή κύματος ρεύματος.Διατίθεται προαιρετικός δεύτερος αναλυτής ισχύος, η οποία μπορεί να χρησιμοποιηθεί ανεξάρτητα από την πηγή ή για μετρήσεις διπλού κόμβου, όπως δοκιμές απόδοσης εισόδου/εξόδου τροφοδοσίας.


Αξιολογήσεις παραγωγής

• Δύναμη: 1750 VA
• Τροποποιημένη τάση:
• ρεύμα rms: 13 A
• Επαναλαμβανόμενο και μη επαναλαμβανόμενο μέγιστο ρεύμα: 80 A
• Περιοχή συχνότητας εξόδου DC, 45 Hz έως 1 kHz

Κύκλος και θόρυβος (20 kHz έως 10 MHz)

• -60 dB (σε σχέση με πλήρη κλίμακα)

Κανονισμός για τις γραμμές και το φορτίο

• Ρυθμισμός γραμμής (% πλήρους κλίμακας): 0,1%
• Ρυθμισμός φορτίου (% πλήρους κλίμακας): 0,5%

Ακριβότητα μέτρησης

• Τετάρτη. Τετάρτη (35 - 100 Hz): 0,03% + 100mV
• Συνεχή τάση: 0,05% + 150 mV
• Ρμ. ρεύμα (45-100 Hz)

  Υψηλό εύρος: 0,05% + 10mA

  Πιο χαμηλό εύρος: 0,05% + 1,5mA
• Δύναμη (VA) (45 - 100 Hz)

  o Υψηλό εύρος: 0,1% + 1,5VA + 12 mVA/V

  o Χαμηλό εύρος: 0,1% + 1,5VA + 1,2 mVA/V

Κατάλογος επιλογών για το 6813B

Προδιαγραφές και χαρακτηριστικά για το 6813B(Διανομή ενέργειας συνεχούς ρεύματος)
