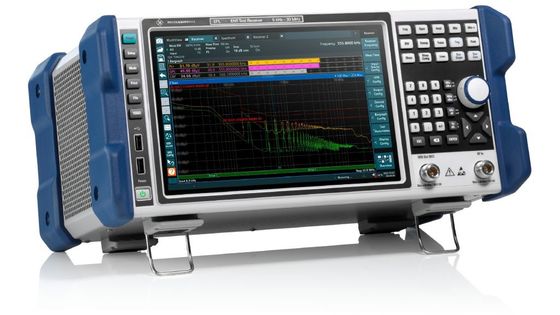

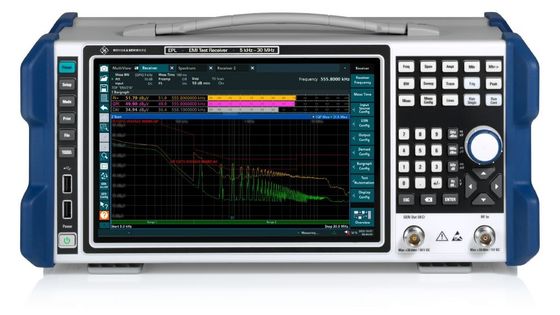

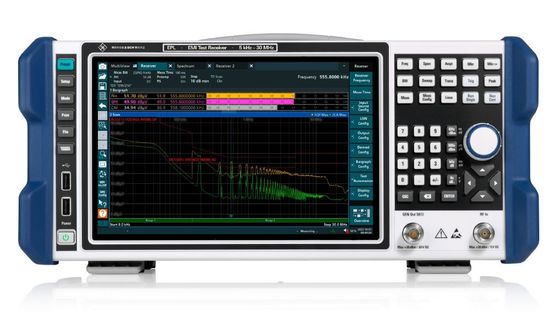

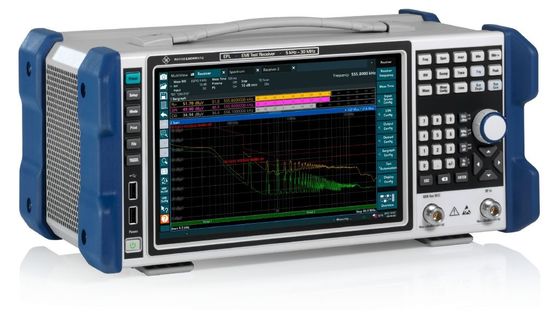

R&S Rohde και SchwarzEPL1000Δοκιμαστικός δέκτης EMI για τη δοκιμή συμμόρφωσης

Περιγραφή του R&S Rohde And Schwarz EPL1000

Το R&S®EPL1000 συμμορφώνεται πλήρως με το CISPR16-1-1.Η ενσωματωμένη προεπιλογή εξασφαλίζει υψηλό δυναμικό εύρος και επιτρέπει την απόκτηση μικρών παλμώνΤο R&S®EPL1000 προσφέρει ανάλυση του ρυθμού κλικ σε 4 κανάλια, λειτουργία φάσματος σε πραγματικό χρόνο, ανάλυση IF και περαιτέρω λειτουργίες για λεπτομερή ανάλυση.Η αυτοματοποίηση απλοποιεί τις μετρήσεις και εξασφαλίζει την ακριβή αναπαραγωγικότητα των ακολουθιών δοκιμώνΑυτές και πολλές άλλες λειτουργίες καθιστούν το R&S®EPL1000 ιδανικό για τη διεξαγωγή μετρήσεων τάσης και ρεύματος.Προεπιβεβαίωση και πιστοποίηση σύμφωνα με την IEC, EN, CISPR και FCC.

Βασικά χαρακτηριστικά τηςΔοκιμαστικός δέκτης EMI EPL1000

• Προεπιλογές φίλτρων

• Σάρωση χρονικού τομέα

• Γεννήτρια παρακολούθησης

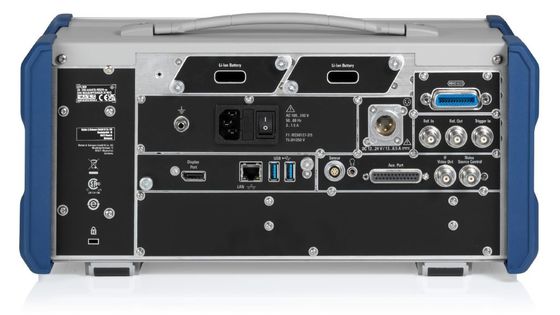

• Λειτουργία με μπαταρία

• Προστατευόμενη από παλμούς είσοδος

▶ Ανιχνευτές EMI: κορυφή, οιονεί κορυφή, μέσος όρος CISPR, μέσος όρος RMS (CISPR16-1-1)

▶ Ευρύτατος ζώνης ΕΜΙ (6 dB)

∆ 200 Hz, 9 kHz, 120 kHz και 1 MHz (CISPR16-1-1)

️ 10 Hz, 100 Hz, 1 kHz, 10 kHz, 100 kHz και 1 MHz (MIL-STD-461 και DO-160)

▶ Προεπιλογή για την αύξηση της δυναμικής εμβέλειας (φίλτρα για τις ζώνες CISPR Α και Β)

∆ Αναγνωρίστε τους σύντομους παλμούς

∆ Αναγνωρίστε μικρά σήματα σε παρουσία ισχυρών σημάτων

▶ Οι παράγοντες μετασχηματιστή πρέπει να περιλαμβάνουν τα χαρακτηριστικά των χρησιμοποιούμενων εξαρτημάτων (για παράδειγμα, η εξασθένιση του καλωδίου ή τα χαρακτηριστικά LISN)

∆ιακριτικός ορισμός/γρήγορη εισαγωγή

Βιβλιοθήκη που καλύπτει τα περισσότερα εξαρτήματα της Rohde&Schwarz

∆ιαγραφή νέων παραγόντων μετατροπέα με ενσωματωμένη λειτουργία γεννήτριας παρακολούθησης (μέρος της επιλογής εσωτερικής γεννήτριας R&S®EPL1-B91)

Η επιλογή ενός ή περισσοτέρων

▶ Προσαρμογή του επιπέδου του σήματος για να μετρήσει σωστά τα ισχυρά ή τα αδύναμα σήματα

∆ Προστατευόμενη από παλμούς είσοδος

∆ Αμβλύνσεις έως 55 dB σε βήματα 1 dB

Προεμφυλιστής με αύξηση 20 dB

Δραστηριότητα αυτόματης ρύθμισης για την αυτοματοποιημένη βελτιστοποίηση της προσαρμογής του σήματος για τη μέγιστη χρήση του δυναμικού εύρους και την αποφυγή υπερφόρτωσης στην αλυσίδα επεξεργασίας σήματος

▶ Εμφάνιση και έλεγχος γραμμών ορίων για εύκολη αξιολόγηση των αποτελεσμάτων των μετρήσεων

∆ Εύκολος ορισμός των οριακών γραμμών

Βιβλιοθήκη με περισσότερες από 170 οριακές γραμμές EMI που βασίζονται στις τελευταίες εκδόσεις των κοινών προτύπων EMI (CISPR/EN, FCC, MIL-STD-461 και DO-160) για ταχεία και ακριβή ρύθμιση των μετρήσεων

▶ Παραγωγή αναφορών για εύκολη καταγραφή, τεκμηρίωση και ανταλλαγή αποτελεσμάτων

Ορισμός της διάταξης και του περιεχομένου που καθορίζεται από τον χρήστη μέσω προτύπων

∆ Εμφάνιση και αποθήκευση εκθέσεων στην οθόνη (pdf και μορφή αρχείου Word)

Χαρακτηριστικά και οφέλη για το EPL1000

Αυτόματη μέτρηση πολλαπλών τμημάτων συχνότητας με μεμονωμένες ρυθμίσεις

Ο πίνακας σάρωσης επιτρέπει τον ορισμό πολλαπλών εύρων συχνοτήτων με μεμονωμένες ρυθμίσεις μέτρησης.Χρησιμοποιώντας τις ρυθμίσεις, το R&S®EPL1000 μετρά αυτόματα όλες τις καθορισμένες περιοχές συχνοτήτων διαδοχικά.

Αυτόματη μέτρηση πολλαπλών γραμμών συνδεδεμένων σε LISN

Τα δίκτυα σταθεροποίησης αντίστασης γραμμής (LISN) της Rohde&Schwarz που συνδέονται με το R&S®EPL1000 με καλώδιο ελέγχου R&S®EZ-21 μπορούν να ελέγχονται εξ αποστάσεως από το R&S EPL1000,συμπεριλαμβανομένης της επιλογής της γραμμής που θα μετρηθεί από το R&S®EPL1000. Η λειτουργία αυτή επιτρέπει την αυτόματη μέτρηση όλων των γραμμών που συνδέονται με ένα LISN. Στο R&S®EPL1000 GUI, ο χρήστης απλά επιλέγει τις γραμμές που θα μετρούνται αυτόματα.

Προεξέταση και τελική μέτρηση

Το R&S®EPL1000 υποστηρίζει επίσης τον συμβατικό προσδιορισμό του επιπέδου με μόνο μία συχνότητα που μετράται κάθε φορά (σταδιακή σάρωση).η μέτρηση μπορεί να χωριστεί σε προεπισκόπηση και τελική μέτρηση με αναζήτηση κορυφήςΜε αυτή τη μέθοδο, η τελική μέτρηση πραγματοποιείται συνήθως μόνο για κρίσιμα σημεία συχνότητας (κορυφές) με τη χρήση ενός ανιχνευτή που απαιτείται από το πρότυπο με μεγαλύτερο χρόνο μέτρησης,επιτρέποντας τη σημαντική μείωση του συνολικού χρόνουΗ μέτρηση προεπισκόπησης, η αναζήτηση κορυφής και η τελική μέτρηση με αξιολόγηση μπορούν να αυτοματοποιηθούν πλήρως στο R&S®EPL1000.

Κατάλογος επιλογών για το EPL1000
