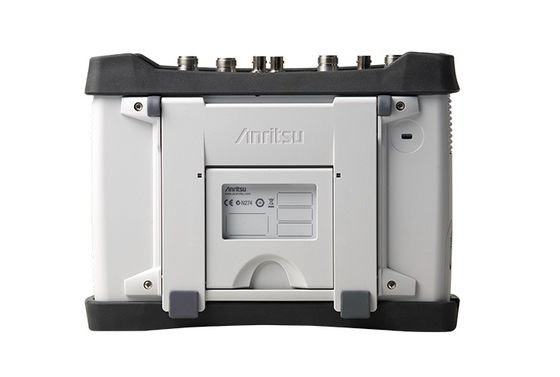

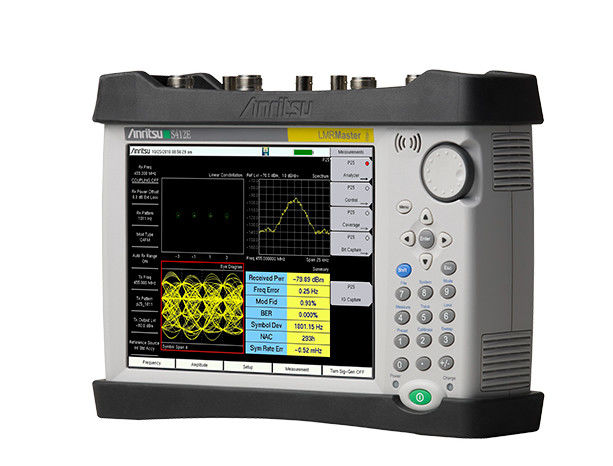

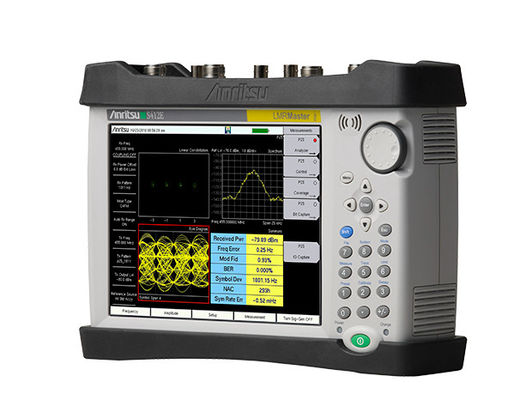

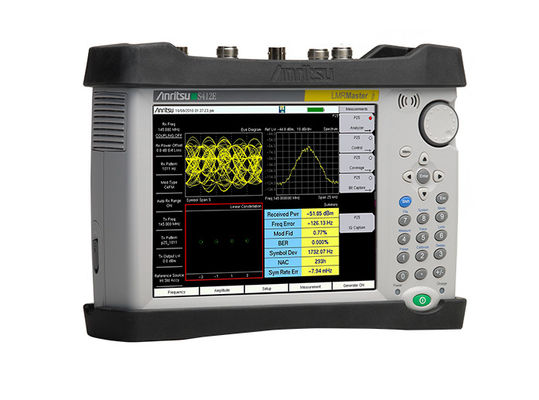

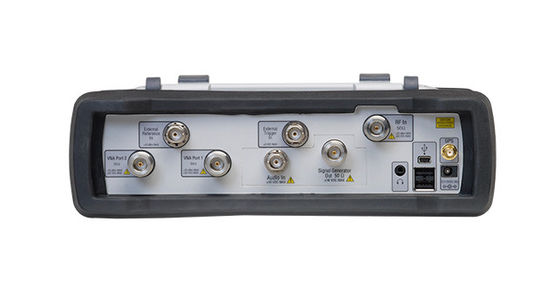

Ανρίτσου S412E LMR Master Land Mobile Radio Modulation Analyzer προαιρετικός σε 6 GHz

Αναλυτής διαμόρφωσης ακτινοβολίας επί γης, γεννήτης σήματος, αναλυτής φάσματος και αναλυτής δικτύου διανυσμάτων

Το LMR Master S412E είναι η λύση δεύτερης γενιάς της Anritsu για την εγκατάσταση και συντήρηση συστημάτων δημόσιας ασφάλειας.η λύση αυτή συνδυάζει έναν υψηλής απόδοσης δέκτη/αναλυτή φάσματος με τον πιο προηγμένο χειροκίνητο αναλυτή δικτύου διανυσμάτων (VNA) στον κόσμοΠεριλαμβάνει επίσης CW/P25 (Φάση 1 & Φάση 2), DMR (MotoTRBOTM), TETRA, NXDNTM, και PTC-ITCR συν αναλυτή PTC-ACSES και γεννήτρια σήματος με εσωτερικά ρυθμιζόμενη ισχύ από 0 dBm έως 130 dBm.

Το όργανο αυτό είναι ιδανικό για τεχνικούς και μηχανικούς χερσαίου κινητού ραδιοφώνου (LMR) και επαγγελματίες κινητού ραδιοφώνου (PMR) που ασχολούνται με την εξέταση πεδίου των επιδόσεων ραδιοφωνίας των NBFM, P25, P25 Φάση 2 (TDMA),DMR (MotoTRBO), TETRA, NXDN, dPMR και FDD & TDD LTE για εμπορικά, δημόσια ασφάλεια, ναυτικά και κρίσιμα ραδιοφωνικά συστήματα υποδομής.Παρέχει επίσης υποστήριξη για τα συστήματα ελέγχου θετικών αμαξοστοιχιών κατηγορίας 1 των ΗΠΑ και των επιβατικών σιδηροδρόμων, το διαλειτουργικό ραδιοφωνικό σύστημα ελέγχου αμαξοστοιχιών (ITCR) και το προηγμένο σύστημα επιβολής της ταχύτητας (ACSES)Για τους σιδηροδρομικούς φορείς που χρησιμοποιούν συστήματα GSM-R, το LMR Master μπορεί να ρυθμιστεί με μετρήσεις GSM/GPRS/EDGE.

Το βασικό μοντέλο είναι εξοπλισμένο με VNA και αναλυτή φάσματος, καθώς και υποστήριξη για ανάλυση και δοκιμή συστημάτων ραδιοφωνίας FM στενής ζώνης, συμπεριλαμβανομένης της χαρτογράφησης κάλυψης RSSI, μεταδότη SINAD,και πομπός THDΔιατίθεται προαιρετική υποστήριξη για ψηφιακά πρότυπα χερσαίων κινητών ραδιοφώνων, συμπεριλαμβανομένων των P25 (TIA-102.CAAA-C), P25 Φάσης 2 (TIA-102.CCAA), ETSI DMR Tier 2 (MotoTRBO), ETSI TETRA, NXDN, dPMR και PTC.Ένας προαιρετικός δέκτης GPS επιτρέπει την υποστήριξη για χαρτογράφηση κάλυψης, GPS-tagged outdoor) αναλογικών και ψηφιακών επίγειων κινητών ραδιοφωνικών συστημάτων.Παρέχει επίσης επιλογές για την over-the-air ανάλυση του FDD-LTE για τα ευρυζωνικά συστήματα δημόσιας ασφάλειας και την ανάλυση του WiMAX (fixed IEEE 802Το όργανο μπορεί επίσης να είναι εξοπλισμένο με καταγραφέα φάσματος,αναλυτής παρεμβολών με υποστήριξη για το χειροκίνητο InterferenceHunterTM MA2700A, προγραμματιζόμενος σαρωτής καναλιών, εξωτερικός μετρητής ισχύος ραδιοσυχνοτήτων υψηλής ακρίβειας (συμπεριλαμβανομένων των αισθητήρων τερματισμού και ενδογραμμικών αισθητήρων), περιοχή απόστασης για την ανάλυση καλωδίων και εμβολομετρητή.

Το υψηλής απόδοσης VNA 500 kHz έως 1600 MHz μπορεί να χρησιμοποιηθεί για τη σαρώση καλωδίων και συστημάτων κερατών.Οι μετρήσεις απόστασης-αποτυχίας (FDR) στον τομέα της συχνότητας χρησιμοποιούνται για τον χαρακτηρισμό των συστημάτων κεραίαςΟι μετρήσεις απόστασης-αποτυχίας μπορούν εύκολα να εντοπίσουν κακές συνδέσεις, μόλυνση, καλώδια που έχουν υποστεί ζημιά και διείσδυση νερού.Τόσο το VNA όσο και ο αναλυτής φάσματος μπορούν να επεκταθούν προαιρετικά για να καλύπτουν έως και 6 GHzΗ κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας απόρριψη RF παρεμβολών επιτρέπει ακριβείς, επαναλαμβανόμενες μετρήσεις στην παρουσία υψηλού επιπέδου δραστηριότητας RF.

Το VNA του LMR Master S412E προσφέρει εξαιρετικές επιδόσεις δυναμικού εύρους μετάδοσης (> 100 dB) που μπορούν να χρησιμοποιηθούν για την προβολή και ρύθμιση των επιδόσεων ραδιοσυχνοτήτων κρίσιμων συσκευών ραδιοσυχνοτήτων, συμπεριλαμβανομένων των φίλτρων,διπλέξερ, συνδυαστές πομπός, πολυσύνδεσμοι δέκτη και ενισχυτές που τοποθετούνται σε πύργο.Οι μετρήσεις (είτε στο πεδίο της συχνότητας είτε στον πεδίο του χρόνου) εμφανίζονται γρήγορα και ενημερώνονται με την ταχεία ταχύτητα σάρωσης 850 μs / σημείο του S412EΗ οθόνη είναι μεταβλητή από 2 έως 4001 σημεία δεδομένων, επιτρέποντας τη μέγιστη ευελιξία για προσαρμοσμένες ρυθμίσεις.Η οθόνη μπορεί επίσης να ρυθμιστεί για να μιμηθεί ένα Anritsu Site Master.

Η λύση αυτή έχει εξαιρετικό DANL -152 dBm (RBW = 10 Hz, Atten = 0 dB, f < 2,4 GHz) σε συνδυασμό με διακοπή τρίτης τάξης άνω των +16 dBm.Αυτό καθιστά αυτό το όργανο ιδανικό για την αναγνώριση και την τοποθέτηση χαμηλού επιπέδου σημάτων που μπορούν να παρεμβαίνουν στα χερσαία κινητά ραδιοφωνικά συστήματα, ακόμη και στην παρουσία ισχυρών κοντινών πομμών.Το LMR Master S412E είναι τυποποιημένο με χαμηλό θόρυβο χαμηλής φάσης (< -100 dBc/Hz τυπικό @ 10 kHz μετατόπιση) που επιτρέπει ακριβή μέτρηση της NBFM, P25, NXDN και DMR μάσκες εκπομπών.

Η επιλογή μετρητή ισχύος υψηλής ακρίβειας παρέχει πραγματικές μετρήσεις RMS χρησιμοποιώντας εξωτερικούς αισθητήρες, συμπεριλαμβανομένων των ενδογραμμικών αισθητήρων.Είναι η ιδανική λύση για την πραγματοποίηση ακριβών μετρήσεων τόσο των CW και διαμορφωμένα σήματαΟι μετρήσεις ισχύος με κανάλια μπορούν να γίνουν με το εσωτερικό μετρητή ισχύος και η επιλογή σαρωτή καναλιών παρέχει στους χρήστες έναν βολικό τρόπο σαρώσεως έως και 20 καναλιών.

Το LMR Master S412E περιλαμβάνει λογισμικό ανάλυσης δεδομένων, μαλακή θήκη, επαναφορτιζόμενη μπαταρία, τροφοδοσία AC/DC,Προσαρμοστής αναπτήρα αυτοκινήτων 12V και πλήρης οδηγός χρήσης.

Χαρακτηριστικάτου ανάλυστρου Anritsu S412E LMR Master Land Mobile Radio Modulation

• Αναλυτές σήματος LMR με χαρτογράφηση κάλυψης: P25, P25 Φάση 2, DMR (MotoTRBOTM), TETRA, NXDN, dPMR, PTC-ITCR, PTC-ACSES, NBFM, FDD & TDD LTE
• Αναλυτές ευρυζωνικών σημάτων: LTE, WiMAX
• Αναλυτής παρεμβολών με χαρτογράφηση παρεμβολών και υποστήριξη του MA2700A Handheld Interference Hunter
• Αναλυτής φάσματος: 9 kHz ∼ 1,6 GHz, προαιρετικά έως 6 GHz
• Αναλυτής καλωδίου και κεραίας: 500 kHz ∼ 1,6 GHz, προαιρετικά έως 6 GHz
• Επιστροφή απώλειας, VSWR, απώλεια εισαγωγής, S11 / S21, DTF
• Κυνηγία PIM
• Εσωτερικός μετρητής ισχύος, προαιρετικός εξωτερικός αισθητήρας ισχύος
• Σχεδιασμός χειροκίνητης συσκευής που λειτουργεί με μπαταρία
• Ζυγίζει λιγότερο από 7,6 κιλά (συμπεριλαμβανομένης της μπαταρίας)
• Σκληρό, δοκιμασμένο σχεδιασμό χρησιμοποιώντας την πλατφόρμα υλικού 9ης γενιάς της Anritsu
• Εμφάνιση με ακουστική οθόνη σε χρώμα που μπορεί να δει το φως της ημέρας
• Ανώτερη ανοσία στις παρεμβολές ραδιοσυχνοτήτων
• Απομακρυσμένο χειρισμό μέσω Ethernet
• Τροποποιημένη εγγύηση τριών ετών (για μπαταρία εγγύηση ενός έτους)

Εφαρμογήτου ανάλυστρου Anritsu S412E LMR Master Land Mobile Radio Modulation

• Ανάλυση πεδίου και χαρτογράφηση του P25 Φάση 1, P25 Φάση 2 (TDMA), NXDNTM, ETSI DMR, MotoTRBOTM, ETSI TETRA, dPMR,και US PTC - ολοκληρωμένη χειροκίνητη ανάλυση κινητών ή πύργων ραδιοφωνικών συστημάτων για τη δημόσια ασφάλεια, Κυβερνητικές, Εμπορικές, Σιδηροδρομικές, Διαδρομικές και Κριτικές Υποδομές
• Διαφορές μέτρησης GSM/GPRS/EDGE και FDD & TDD LTE
• Ανάλυση φάσματος και δοκιμή ανάλυσης παρεμβολών - Το καλύτερο δυναμικό εύρος της βιομηχανίας, το επίπεδο θορύβου και το TOI επιτρέπουν την ανάλυση και τα σήματα χαμηλού επιπέδου ακόμη και παρουσία ισχυρών κοντινών πηγών ραδιοσυχνοτήτων
• Ανάλυση δικτύου διανυσμάτων και δοκιμή πεδίου απόστασης για καλώδια, κεραίες και συνδέσμους - επιτρέπει τη μέτρηση και καταγραφή / τεκμηρίωση αντανακλούμενων και μεταδιδόμενων σημάτων σε Log Mag, VSWR, Φάση,Έκπτωση ομάδας, Σχήμα Smith, πραγματική και φανταστική αντίσταση - γρήγορη ταχύτητα σαρώσεως 850 μsec/σημείο
• Μέτρηση της απόστασης προς το σφάλμα με τη χρήση της αντανακλαστικομέτρησης τομέα συχνότητας
• Μέτρηση απώλειας επιστροφής με κατεύθυνση 42 dB - μέτρηση απώλειας εισαγωγής με δυναμικό εύρος > 100 dB
• Η κατεχόμενη μάσκα εκπομπών BW και ανάλυσης φάσματος επιτρέπει την άμεση δοκιμή συμμόρφωσης
• Μέτρηση χαμηλού επιπέδου παρεμβολών, ακόμη και παρουσία ισχυρών κοντινών πηγών
• Δοκιμή συμμόρφωσης BW και μάσκα εκπομπών για κατοίκους
• Ανάλυση FM στενής ζώνης με λειτουργία αυτόματης σάρωσης για τον εντοπισμό της συχνότητας των άγνωστων πομμών, χαρτογράφηση εσωτερικής και εξωτερικής κάλυψης του RSSI και του πομμού SINAD
• Μετρήσεις ισχύος ραδιοσυχνοτήτων τόσο των CW όσο και των διαμορφωμένων σημάτων
• Υποστηρίζει τη χαρτογράφηση κάλυψης εσωτερικών και εξωτερικών χώρων αναλογικών και ψηφιακών ραδιοφωνικών συστημάτων - δεν απαιτείται υπολογιστής κατά τη διάρκεια της μέτρησης!

Περιλαμβάνεται αναλυτής NBFM που μετρά γρήγορα και με ακρίβεια την ισχύ φορέα, τη συχνότητα φορέα, το σφάλμα συχνότητας, την απόκλιση FM, το ποσοστό διαμόρφωσης, το SINAD, το THD, το κατεχόμενο εύρος ζώνης και το αποκωδικοποιημένο CTCSS / DCS / DTMF.NBFM κάλυψη Μέτρα χαρτογράφησης RSSI Μεταδίδεται SINAD και ηχητικό SINAD από ραδιόφωνο χρήστη, και να επισημαίνει την καταγεγραμμένη τιμή με τις συντεταγμένες GPS και το υψόμετρο.

P25 / P25 Φάση 2, DMR (MotoTRBOTM), TETRA, NXDNTM, dPMR και US PTC μετρήσεις αναλυτή σήματος (οι μετρήσεις ποικίλλουν ανάλογα με τη λειτουργία του αναλυτή): Αποδεκτή ισχύς, σφάλμα συχνότητας, πιστότητα διαμόρφωσης,Μέγεθος του διανυστικού σφάλματος, Απόκλιση σύμβολου, NAC και BER για 1011 Hz (P25) ή 1031 Hz P25 Φάση 2 / NXDN / ETSI DMR, και O.153/V.52 ψευδοαπότυπα πρότυπα δοκιμής.και μέτρηση BER/MER (ποσοστό σφάλματος μηνύματος) από την κίνηση του διαύλου ελέγχου. Γραμμικός ή παραδοσιακός αστερισμός, ιστογράφημα, P25 και NXDN hex decodes του καναλιού ελέγχου, προφίλ TDMA power ramp στη λειτουργία P25 Φάση 2, TETRA Summary display για τις παραμέτρους downlink.

P25 / P25 Φάση 2, DMR (MotoTRBOTM), TETRA, NXDNTM, dPMR και US PTC Μετρήσεις κάλυψης:Το LMR Master S412E υποστηρίζει ψηφιακή χαρτογράφηση κάλυψης ραδιοφώνου με σχολιασμό της λαμβανόμενης ισχύος και BER για τα πρότυπα δοκιμής 1011/1031 Hz, και τα πρότυπα δοκιμών O.153/V.52, εκτίμηση BER από φωνητική κίνηση, and BER/MER (message error rate) measurement from control channel traffic along with GPS tagging of data (location and time) enables system performance and coverage analysis without requiring transmitters to be taken offlineΜε τον καλύτερο δέκτη της βιομηχανίας, το LMR Master μπορεί να μετρήσει με ακρίβεια το BER και τη Μοντάρωση Ακεραιότητας μέχρι ρεαλιστικά επίπεδα σήματος -110 dBm.Οι χάρτες κάλυψης BER και Modulation Fidelity ή EVM παρέχουν εμπιστοσύνη ότι οι επικοινωνίες θα είναι δυνατές ακόμη και με τοπικές παρεμβολές ή επιπτώσεις πολλαπλών διαδρομώνΗ χαρτογράφηση μπορεί να πραγματοποιηθεί τόσο εσωτερικά (χρησιμοποιώντας σήμανση με οθόνη αφής) όσο και εξωτερικά (χρησιμοποιώντας σήμανση GPS).Η χαρτογράφηση κάλυψης δημιουργεί αρχεία τόσο σε CSV με οριοθετημένη σε καρτέλες όσο και σε τυποποιημένη βιομηχανική μορφή KML που γράφονται απευθείας στη μνήμη USB για τήρηση αρχείων, offline ανάλυση και χαρτογράφηση.
