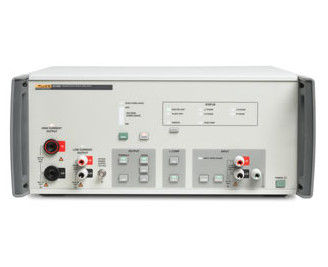

Ο ενισχυτής μεταγωγιμότητας Fluke Calibration 52120A παρέχει συνεχές ρεύμα έως 100 αμπερ και ρεύμα AC έως 120 αμπερ, με ακρίβεια έως 140 ppm. Χρησιμοποιώντας περιεχόμενα σπείρες, μπορεί να παράγει 3.000 ή 6.000 αμπερΤρεις 52120A που συνδέονται παράλληλα μπορούν να παράγουν μέχρι 360 αμπεριαλούς.

Βασικά χαρακτηριστικάτου ενισχυτή διαγωγικότητας Fluke 52120A

• Υψηλή ισχύςΜε τρεις παράλληλα συνδεδεμένες 52120A, μπορεί να παράγει 3000A ή 6000A ρεύματος.μπορεί να παράγει μέχρι 360 A.

• Υψηλής ακρίβειας βαθμονόμηση: Η ακρίβεια μπορεί να φθάσει τα 140 ppm, εξασφαλίζοντας την ακριβή βαθμονόμηση διαφόρων συσκευών υψηλού ρεύματος, συμπεριλαμβανομένων των μετρητών ισχύος και ενέργειας, των μετρητών συμπίεσης και των μετασχηματιστών ρεύματος.

• Ευρύ φάσμα συχνοτήτων: Το εύρος συχνοτήτων είναι από DC έως 10 kHz, ικανοποιώντας τις απαιτήσεις βαθμονόμησης διαφορετικών συχνοτήτων.

• Πολλαπλές λειτουργικές συνθήκεςΥποστηρίζει παράλληλη λειτουργία 2 ή 3 ενισχυτών έως 360 A σε μία φάση ή έως 10 ενισχυτών και 1200 A σε αυτόνομη λειτουργία.επικοινωνία με το πρότυπο ηλεκτρικής ισχύος Fluke Calibration 6105A ή 6100B για τη βελτίωση της ακρίβειας.

52120Πρόσβαση σε μια ματιά

• Η ακρίβεια του ενισχυτή είναι κορυφαία στον κλάδο:

• - 140 ppm AC (χρησιμοποιείται με 61XXA ηλεκτρικό πρότυπο ισχύος)

• - 350 ppm AC (χρησιμοποιείται με βαθμονομητή dc/lf

• - 160 ppm dc (χρησιμοποιείται με βαθμονομητή dc/lf

• Συχνότητα: DC έως 10 kHz

• Η τάση φόρτισης (συμμόρφωση): 4,5 V @ 120 A

• Δυνατότητα επαγωγικής κίνησης: φορτίο 1 mH

• Περιοχές εξόδου: 2 A, 20 A, 120 A

• Περιοχές εισόδου: 2 V ή 200 mA F.S. για πεδία 2 A και 20 A, 1,2 V ή 120 mA F.S. για πεδία 120 A

• Παράλληλη λειτουργία: Κλειστό βρόχο με 61XXX, 2 ή 3 ενισχυτές, έως 360 A σε μία μόνο φάση

• Παράλληλη λειτουργία: Ατομική λειτουργία, έως 10 ενισχυτές, έως 1200 A σε μία μόνο φάση

• Συμπληρωματικά περιτυλίγματα: περιτυλίγματα 25 στροφών υποστηρίζουν 3000 A, περιτυλίγματα 50 στροφών υποστηρίζουν 6000 A

• Επικοινωνία ελέγχου με τα πρότυπα ηλεκτρικής ενέργειας 6105A/6100B

• Απομακρυσμένη λειτουργία GPIB

Τεχνικές προδιαγραφές

• Περιοχές εισόδου και εξόδου: Οι περιοχές εισερχόμενου ρεύματος είναι 200 mA, 200 mA, 120 mA (100 mA DC) και οι περιοχές εισερχόμενης τάσης είναι 2 V, 2 V, 1,2 V (1,0 V DC). Οι περιοχές εξόδου είναι 2 A, 20 A, 120 A (100 A DC),με τρέχοντα κέρδη 10, 100, 1000, και μεταγωγιμότητες 1, 10, 100 σαιμέν.

• Η τάση συμμόρφωσης εξόδου και η απομόνωση: Η τάση συμμόρφωσης εξόδου είναι 4,5 Vrms (6,4 Vp).

• Άλλες παραμέτρους: Η θερμοκρασία λειτουργίας είναι 5 °C έως 35 °C και το εύρος θερμοκρασίας βαθμονόμησης είναι 16 °C έως 30 °C. Ο χρόνος θέρμανσης είναι 1 ώρα, η κατανάλωση ενέργειας είναι μικρότερη από 1500 VA,και το βάρος είναι 25 kg.

Πρότυπα σχεδιασμού και συμμόρφωση

Σχεδιασμένο σύμφωνα με το πρότυπο EN 61010 - 1:2010, CAN/CSA 22.2 αριθ. 61010.1 - 04, ANSI/UL 61010 - 1:2004, και EN 61326 - 1:2006, με σήμανση CE και πιστοποίηση CSA.
