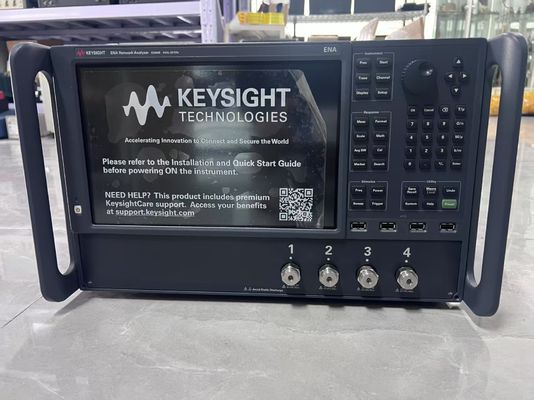

Ελέγχων Δικτύου Εναγωγών E5080B 4K0 4 θύρες δοκιμαστικό σύνολο 9 kHz έως 20GHz

Περιγραφή του αναλυτή δικτύου Keysight Vector E5080B 4K0

• 9 kHz έως 4,5/6,5/9/14/20 GHz, 100 kHz έως 26,5/32/44/53 GHz
• Ο πιο ευέλικτος και ολοκληρωμένος αναλυτής δικτύου ENA
• Επιλέξτε από ένα ευρύ φάσμα εφαρμογών μέτρησης για να αποκτήσετε βαθύτερη εικόνα της δοκιμής RF σας
• Δεύτερη πηγή διαθέσιμη σε μοντέλα 4 θύρων (Επιλογή 4x2)
• Διαθέτει το ίδιο διαισθητικό GUI με τους υψηλής απόδοσης αναλυτές δικτύου Keysight
• Συμφωνία κωδικού E5071C

Μέγιστη συχνότητα:53 GHz

Ελάχιστη συχνότητα:9 kHz / 100 kHz

Συχνότητα εκκίνησης SA:9 kHz / 100 kHz

Δυναμική περιοχή συστήματος:> 140 dB

Δύναμη εξόδου:10 dBm

Ακουστικός θόρυβος:00,0015 dBrms (10 kHz IFBW)

Αριθμός ενσωματωμένων λιμένων:2 ή 4 θύρες (δεύτερη πηγή (προαιρετική) σε θύρες 4)

Αρμονικές:-25 dBc (Τυπικό)

Η καλύτερη ταχύτητα στα 201 σημεία, 1 σάρωση:10,6 msec

Τύπος οργάνου:Κεφαλίδας

Εφαρμογές:

• S-Παραμέτρους
• Ακεραιότητα σήματος
• Μέτρηση ισοζυγίου

Συστατικά:

• Καλώδια
• Άντενες
• Μικρατήρες/μετατροπείς συχνοτήτων
• Φίλτρα/διπλέξερ
• Αξονιστές
• Συνδετήρες
• Απομονωτικά

Χαρακτηριστικά συστήματος:

• Εσωτερικές διαστάσεις διαστάσεων (προαιρετικές, έως 20 GHz)
• Ενσωματωμένες πηγές συνεχούς ρεύματος (προαιρετική)
• Διεπαφή GPIB (προαιρετική)
• Εισαγωγή/Εξαγωγή χειριστή συσκευής
• Δοκιμή συσκευής, Ε/Ε εφαρμογής
• Απομάκρυνση SSD
• Ψηφιακές διεπαφές (Ethernet, USB2.0/3).0, Δείκτη

DANL @ 1 GHz:-150 dBm/Hz (Τυπικό)

Φάση θορύβου @ 1 GHz (1 MHz μετατόπιση):-128 dBc/Hz (Τυπικό)

Φάση θορύβου @1 GHz (10 kHz μετατόπιση):-103 dBc/Hz (Τυπικό)

ΤΟΙ @ 1 GHz (3η τάξη αναχαίτισης):+22 dBm

Πίνακας:- Ναι, ναι.

Σταθερότητα θερμοκρασίας:00,005 dB/ 0C (Τυπικό)

Βάρος:14 kg (2 λιμάνια), 15 kg (4 λιμάνια)

Κατάλογος επιλογών για το E5080B
