Οι μετρητές ισχύος ML2437A και ML2438A συνδυάζουν τα πλεονεκτήματα της ακρίβειας του θερμικού μετρητή, της ταχύτητας του μετρητή διόδων και των γραφικών απεικόνισης του μετρητή μέγιστης ισχύος.Το αποτέλεσμα είναι ένα ενιαίο όργανο που λαμβάνει δείγματα με ταχύτητα άνω των 35K ανά δευτερόλεπτο και επιτυγχάνει δυναμικό εύρος 90 dB με έναν μόνο αισθητήραΤα μέτρα αυτά περιλαμβάνουν δυνατότητα απεικόνισης γραφικών ως τυποποιημένο χαρακτηριστικό.Το ανθεκτικό περίβλημα και η προαιρετική μπαταρία NiMH υψηλής χωρητικότητας φέρνουν την ακρίβεια εργαστηριακής ποιότητας σε εφαρμογές πεδίουΤο ML2437Α έχει μία είσοδο και το ML2438Α δύο είσοδοι.

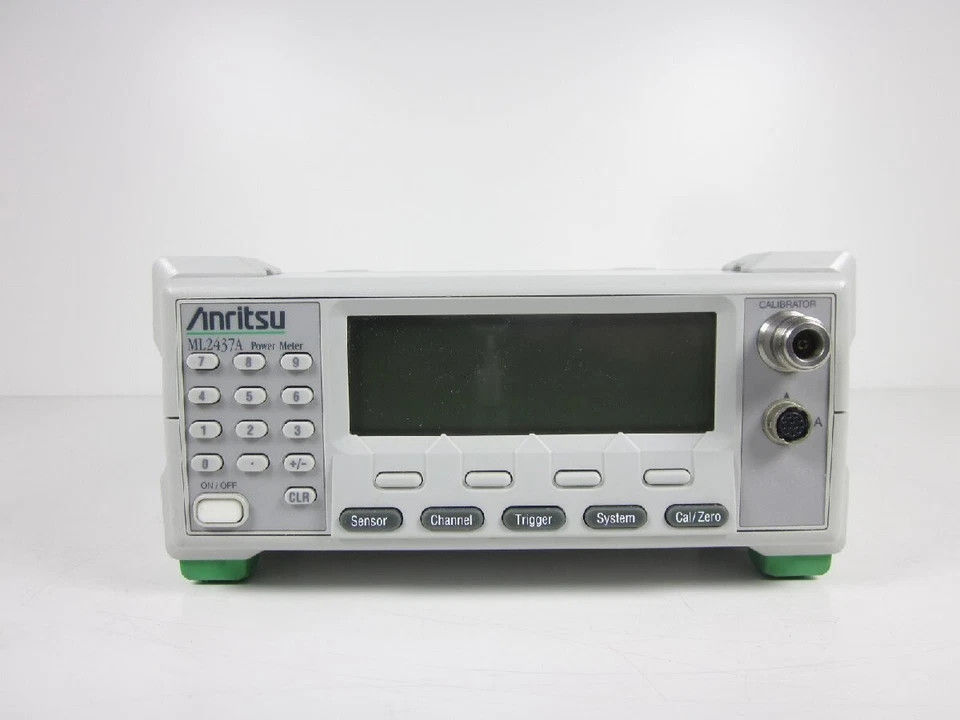

Χαρακτηριστικά ΑνρίτσουML2437Α Μετρητής ισχύος ραδιοσυχνοτήτων

• Ταχύτητα και δυναμικό εύρος
  Οι αισθητήρες ισχύος υψηλής ευαισθησίας σειράς MA247xD εύρους 90 dB φτάνουν σε σταθερές ενδείξεις ισχύος έως -70 dBm. Τα ποσοστά δειγματοληψίας 35 kHz περιγράφουν τα κυτταρικά, PCS και άλλα παλμικά σήματα με ανάλυση 0,1 msec.Η σύγχρονη τεχνολογία συνδέσμων επιτυγχάνει την κορυφαία απώλεια επιστροφής στον κλάδο για βελτιωμένη ακρίβεια μέσω 50 GHzΟι αισθητήρες υψηλής ακρίβειας σειράς MA244xD 87 dB βελτιώνουν περαιτέρω την απόδοση απώλειας επιστροφής προσθέτοντας ένα εναρμονισμένο κύκλωμα στο μπροστινό άκρο της σειράς MA247xD.

• Γρήγοροι θερμικοί αισθητήρες
  Η πιο πρόσφατη τεχνολογία επεξεργασίας ημιαγωγών της Anritsu παράγει αισθητήρες θερμικής ισχύος με ταχύτητα αυξημένη κατά σειρά μεγέθους.Οι βελτιώσεις στην τεχνολογία συνδέσμων μειώνουν την αβεβαιότητα ασυμφωνίας μετρήσεων μέσω των 50 GHz σε επίπεδα που προηγουμένως επιτεύχθηκαν μόνο στα 20 GHzΗ τεχνική κατασκευής καθώς και η τεχνολογία δειγματοληψίας και DSP της σειράς ML2430A βελτιστοποιούν την ταχύτητα μέτρησης σε 4 ms.
• Ταχύτητα GPIB
  Η κορυφαία ταχύτητα στον κλάδο επιτυγχάνεται σε διάφορες συνθήκες λειτουργίας, συμπεριλαμβανομένων των ρυθμίσεων μέσου όρου, των ρυθμίσεων ελέγχου αισθητήρα, των συνθηκών ενεργοποίησης, της λειτουργίας, του τύπου αισθητήρα,και κατασκευαστής διεπαφής GPIBΗ σειρά ML2430A προσφέρει τη δυνατότητα μέτρησης και μεταφοράς υψηλής ταχύτητας εκρήξεως 200 σημείων δεδομένων χρησιμοποιώντας λειτουργική λειτουργία προφίλ με ταχύτητες δειγματοληψίας 35k ανά δευτερόλεπτο.

• Ημιλόγηση GPIB
  Με προσομοίωση 99,9% των παλαιότερων μετρητών, η σειρά ML2430A βελτιώνει την παραγωγικότητα του συστήματος ATE.Η τυπική βελτίωση της ταχύτητας του συστήματος δοκιμής είναι 2 έως 10 φορές ταχύτερη από την ταχύτητα του συστήματος, ανάλογα με τον αριθμό των μετρήσεων που πραγματοποιούνται κατά τη διάρκεια της δοκιμής., η ελάχιστη χρήση προτάσεων αναμονής εντός του κώδικα, και το μοντέλο μετρητή μιμηθεί.

• Ελέγχου ενεργοποίησης
  Σε τι χρησιμεύει η υψηλή ταχύτητα χωρίς έλεγχο ενεργοποίησης και δειγματοληψίας;Οι λειτουργίες ενεργοποίησης και ενεργοποίησης εκδηλώσεων απόκτησης δεδομένων που βρίσκονται παραδοσιακά σε ακριβά μετρητές αιχμής ισχύος είναι τυποποιημένες στη σειρά ML2430A.. Η καθυστέρηση ενεργοποίησης και ο χρόνος ενσωμάτωσης δείγματος ανά ανάγνωση μπορούν να ελεγχθούν απευθείας από τον χειριστή.Η απόκτηση δεδομένων μπορεί να ελεγχθεί με βέλτιστο τρόπο για συγχρονισμό με άλλους εξοπλισμούς δοκιμών..
• Εμφάνιση γραφικών προφίλ εκρήξεως
  Το ML2430A διαθέτει τυχαία επαναλαμβανόμενη δειγματοληψία για υψηλής ανάλυσης ταχείων σημάτων.Η ταχύτητα δειγματοληψίας 35 kHz παράγει σαφή προφίλ ισχύος κυτταρικών και PCS σημάτων, συμπεριλαμβανομένου του TDMA, PHS, GSM, και DCS-1800. Η ισχύς του παλμού μετριέται εύκολα και επαναλαμβανόμενα με τη μέτρηση του μέσου όρου μεταξύ του δρομέα.Μέτρηση ισχύος άνω των 80 dB σε δυναμικό εύρος σε λειτουργία ανάγνωσης σε ταχύτητες GPIB > 200 ενδείξεις ανά δευτερόλεπτο.
• Δείκτης γραφικών ισχύος vs χρόνος
  Ένας από τους πιο κοινούς τύπους προγράμματος ATE μετρητή ισχύος είναι ένα πλάνο ισχύος ραδιοσυχνοτήτων έναντι κάποιου ερεθισμού.Η λειτουργία ισχύος έναντι χρόνου είναι μια οθόνη τύπου γραφήματος λωρίδας για την παρακολούθηση των μεταβολών ισχύος αύξησης και εξόδου με την πάροδο του χρόνου / θερμοκρασίας, τάση τροφοδοσίας ή ανοχή στοιχείου.ισχύς έναντι χρόνου ταχύτητες ταχύτητες προβληματική λήψη σε ασυνήθιστες συνθήκες όπως διαλείμματα ή μη φυσιολογικός έλεγχος ισχύος σε ένα κινητό τηλέφωνοΗ λειτουργία ισχύος έναντι χρόνου παρέχει μια σαφή απεικόνιση γραφήματος λωρίδας της διακύμανσης ισχύος RF.
• Σύνδεσμος παράλληλου εκτυπωτή
  Πολλοί εκτυπωτές της σειράς deskjet μπορούν να συνδεθούν απευθείας στη σειρά ML2430A για γρήγορη τεκμηρίωση της απόδοσης στο πάγκο ή στο πεδίο.οι ρυθμίσεις ενεργοποίησης και μέσης καταγράφονται με την εκτύπωση της οθόνηςΈτσι, τα αποδεικτικά στοιχεία των ανωμαλιών DUT (εξοπλισμός υπό δοκιμή) μπορούν να αναπαραχθούν γρήγορα, επιτρέποντας στους μηχανικούς να διορθώσουν προβλήματα με ελάχιστη χρονοεπένδυση.

Επιπλέον προδιαγραφές του ΑνρίτσουML2437Α Μετρητής ισχύος ραδιοσυχνοτήτων

• Δυναμικό εύρος 90 dB
  Τα τυπικά συστήματα ATE της βιομηχανίας επικοινωνιών λειτουργούν σε δυναμικό εύρος 60 έως 80 dB. Το δυναμικό εύρος 90 dB της σειράς MA247xD αντικαθιστά δύο αισθητήρες 50 dB.Επιπλέον, ένας διακόπτης RF δεν είναι πλέον απαραίτητο για τους δύο αισθητήρεςΑυτό μειώνει την πολυπλοκότητα ελέγχου λογισμικού και επιταχύνει περαιτέρω την εκτέλεση των δοκιμών.
• EEPROM αισθητήρα
  Όλοι οι αισθητήρες της σειράς MA24xx είναι εξοπλισμένοι με εσωτερικές EEPROM για την αποθήκευση δεδομένων συντελεστή βαθμονόμησης έναντι συχνότητας.βελτίωση της ακρίβειας και της ευκολίας.
• Υψηλή αξιοπιστία
  Η κατασκευή του σασί είναι ανθεκτική στα σπρέξιμα.Προαιρετικά υπάρχει ένα μπροστινό κάλυμμα και μια θήκη για την περαιτέρω προστασία του περιβάλλοντοςΟι αισθητήρες ισχύος είναι επίσης ανθεκτικοί για σκληρό χειρισμό.
• Βελτιωμένη ακρίβεια
  Οι αισθητήρες ισχύος της σειράς MA24xx προσφέρουν μια τυπική βελτίωση 5 έως 6 dB στην απώλεια επιστροφής αισθητήρα,Συνήθως μειώνει κατά το ήμισυ την αβεβαιότητα της ασυμφωνίαςΟι αισθητήρες υψηλής ακρίβειας της σειράς MA244xD ενσωματώνουν ένα πακέτο αντιστοίχισης το οποίο βελτιώνει περαιτέρω την απώλεια επιστροφής κατά 5 έως 6 dB - μειώνοντας και πάλι κατά το ήμισυ την αβεβαιότητα αντιστοίχισης.
• Πίνακας αντιστάθμισης για τη διόρθωση της απώλειας πορείας
  Η αντιστάθμιση της πραγματικής απόκρισης συχνότητας των εξασθενητών, των συνδετήρων, των καλωδίων, των διακόπτες και άλλων συσκευών ρύθμισης δοκιμών βελτιώνει την ακρίβεια της μέτρησης.η σειρά ML2430A μπορεί να εφαρμόζει πίνακα μετατόπισης της εξασθένισης έναντι της συχνότητας, επιπλέον της παραδοσιακής σταθερής δυνατότητας μετατόπισης dBΌταν η σύνδεση ενός αισθητήρα ισχύος προηγείται ενός νέου περιοριστή ισχύος ευρείας ζώνης σειράς 1N, ο πίνακας αντισταθμίσεως αντισταθμίζει την ανταπόκριση συχνότητας.∆ημητρια ∆ημητρια.
• Ελέγχος μενού με μαλακό πλήκτρο
  Τα μενού με μαλακά πλήκτρα απλοποιούν τον έλεγχο του οργάνου καθιστώντας την διεπαφή χρήστη ευκολότερη στην κατανόηση.
• Η μπαταρία
  Η προαιρετική μπαταρία NiMH “Smart” υποστηρίζει υψηλή πυκνότητα φόρτισης για μια τυπική ημέρα λειτουργίας 8 ωρών.και η εξάλειψη του NiCd στυλ μνήμης επιδράσει περαιτέρω βελτιώνει την ευκολία αυτής της τεχνολογίας μπαταρίας.
• Βόλτμετρος
  Η σειρά ML2430A υποστηρίζει επίσης τη μέτρηση τάσης υψηλής ταχύτητας.

Προδιαγραφές και χαρακτηριστικάτου Anritsu ML2437Α Μετρητής ισχύος ραδιοσυχνοτήτων

Κατάλογος επιλογώντου Anritsu ML2437Α Μετρητής ισχύος ραδιοσυχνοτήτων
