Η σειρά RSA3000B καταγράφει συνεχώς την αλλαγή των γεγονότων ραδιοσυχνοτήτων και επιτρέπει την ανάλυση που σχετίζεται με το χρόνο στους τομείς της συχνότητας, του χρόνου και της διαμόρφωσης με μια και μοναδική απόκτηση.

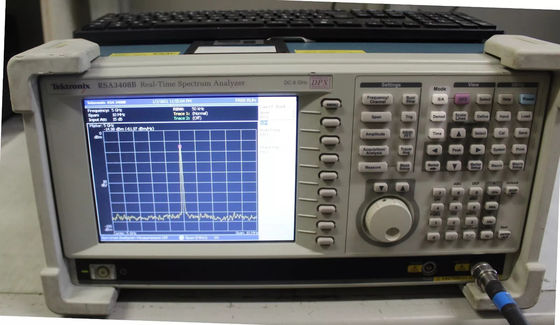

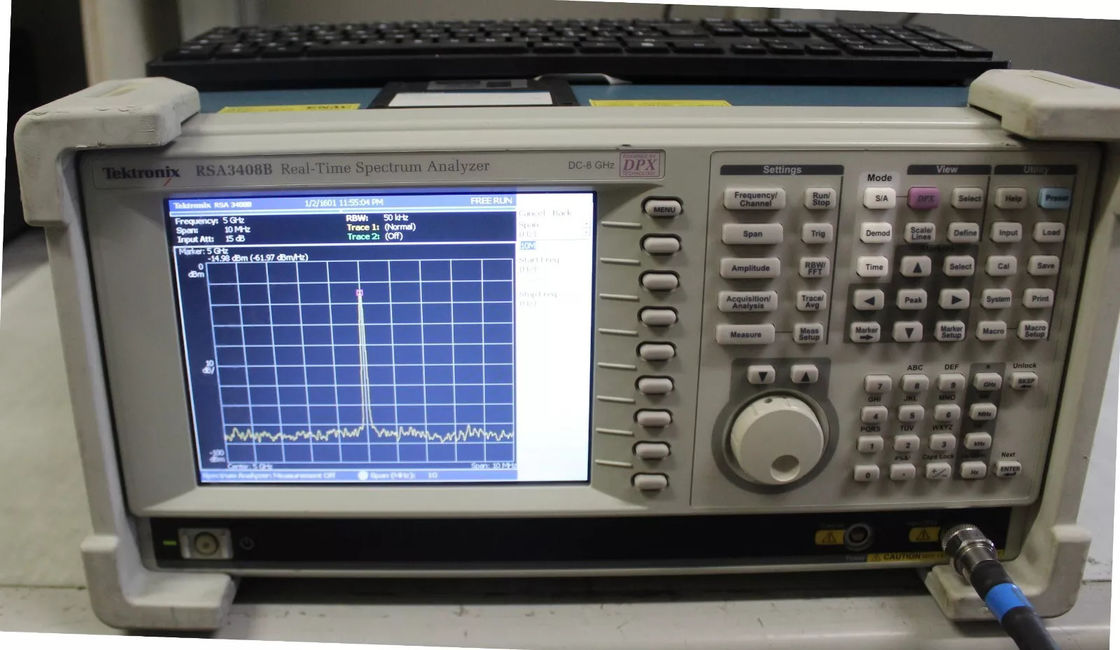

ΗRSA3408Bσας διευκολύνει να ανακαλύψετε προβλήματα σχεδιασμού που οι άλλοι αναλυτές σήματος αγνοούν.Η επαναστατική οθόνη φάσματος DPX προσφέρει μια διαισθητική ζωντανή χρωματική προβολή των μεταβατικών σήματος που αλλάζουν με την πάροδο του χρόνου στον τομέα των συχνοτήτωνΑυτή η ζωντανή προβολή των μεταβατικών είναι αδύνατη με άλλους αναλυτές σήματος.Μόλις ανακαλυφθεί ένα πρόβλημα με το DPX, ο αναλυτής φάσματος σε πραγματικό χρόνο RSA3408B (RTSA) μπορεί να ρυθμιστεί ώστε να ενεργοποιείται κατά το γεγονός στον τομέα των συχνοτήτων,να καταγράφει συνεχώς χρονικά τα γεγονότα ραδιοσυχνοτήτων που αλλάζουν και να πραγματοποιεί ανάλυση που σχετίζεται με το χρόνο σε όλους τους τομείςΠαίρνεις τη λειτουργικότητα ενός υψηλής απόδοσης αναλυτή σήματος,αναλυτής φάσματος και η μοναδική δυνατότητα ανακάλυψης-εκκίνησης-αποθήκευσης-ανάλυσης ενός αναλυτής φάσματος σε πραγματικό χρόνο, όλα σε μία συσκευασία.

• Η επεξεργασία φάσματος DPXTM παρέχει μια διαισθητική κατανόηση των χρονικά μεταβαλλόμενων RF σημάτων με διαβαθμισμένες οθόνες χρώματος με βάση τη συχνότητα εμφάνισης
• Επαναστατική DPX εμφανίζει μεταβατικά με > 48.000 μετρήσεις φάσματος ανά δευτερόλεπτο
• Το Tektronix Exclusive Frequency Mask Trigger (FMT) προσφέρει εύκολη συλλογή βραχυπρόθεσμων RF σημάτων με την ενεργοποίηση οποιασδήποτε αλλαγής στον τομέα της συχνότητας
• Περιοχή συχνοτήτων DC έως 8 GHz
• Όλα τα σήματα σε εύρους έως 36 MHz καταγράφονται στη μνήμη
• Μέχρι 1,28 δευτερόλεπτα μήκος απόκτησης στα 15 MHz εύρος ζώνης παρέχει πλήρη ανάλυση με την πάροδο του χρόνου χωρίς να πραγματοποιείται πολλαπλή απόκτηση
• Πλήρως προεπιλεγμένο και χωρίς εικόνα σε κάθε χρόνο για πλήρη δυναμικό εύρος σε οποιοδήποτε εύρος ζώνης λήψης
• Διασύνδεση με τεκνολογικούς ανιχνευτές TekConnect® για ανίχνευση ραδιοκυμάτων
• Διαφορετική εισροή IQ διαθέσιμη
• Εκτεταμένες οθόνες πολλαπλών τομέων που σχετίζονται με το χρόνο συνδέουν προβλήματα σε χρόνο, συχνότητα, φάση και πλάτος για ταχύτερη κατανόηση της αιτίας και του αποτελέσματος κατά την αντιμετώπιση προβλημάτων
• Μετρήσεις ισχύος και στατιστικά σήματα βοηθούν στην χαρακτηριστική των εξαρτημάτων και των συστημάτων: ACLR, ισχύς έναντι χρόνου, CCDF, PDF
• Μετρήσεις παλμού, συμπεριλαμβανομένου του πλάτους του παλμού, του κύκλου εργασίας και της φάσης από παλμό σε παλμό
• Παράλληλη ανάλυση διαθέσιμη με το λογισμικό RSAVu

Προδιαγραφές και χαρακτηριστικά του Tektronix RSA3408B

Κατάλογος επιλογώντου Tektronix RSA3408B
