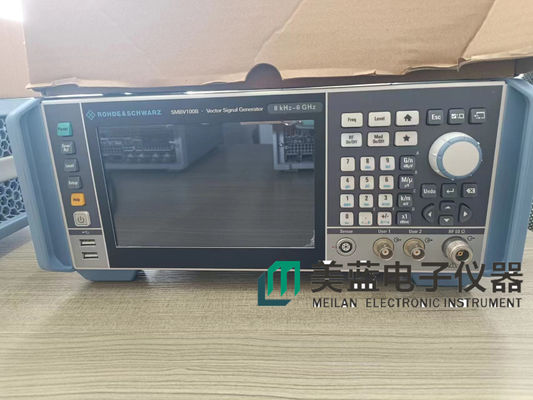

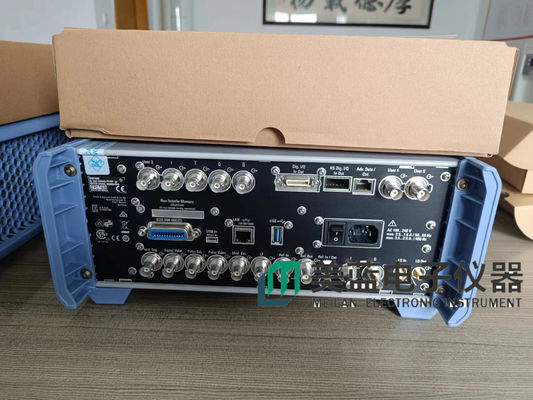

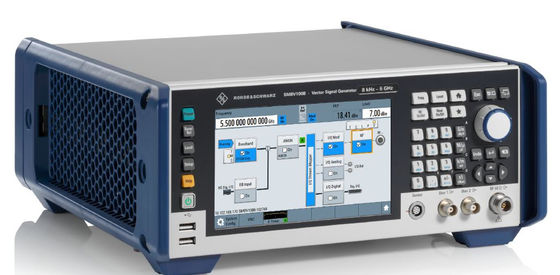

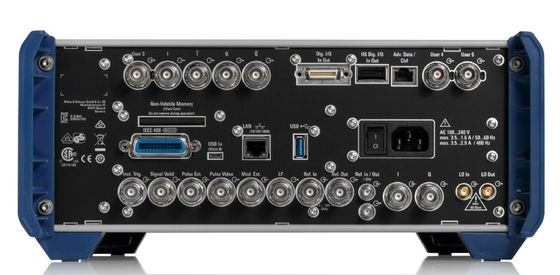

R & S Rohde Schwarz Σημείο Generator SMBV100B Σημείο Generator 6GHz

Περιγραφή της R&S R&S Rohde And Schwarz SMBV100B

Η πιο προηγμένη γεννήτρια διανυσματικού σήματος R&S®SMBV100B θέτει τα πρότυπα για την κατηγορία της.Η πλήρως βαθμολογημένη γενιά σήματος ευρείας ζώνης και η διαισθητική λειτουργία με οθόνη αφής καθιστούν το R&S®SMBV100B ιδανικό για όλα τα είδη εφαρμογών.

Το R&S®SMBV100B διαθέτει πολλές επιλογές GNSS που μετατρέπουν το όργανο σε έναν αξιόπιστο, πλήρως εξοπλισμένο προσομοιωτή GNSS.Προηγμένες δυνατότητες προσομοίωσης μπορούν να εκτελούν ρεαλιστικά και περίπλοκα αλλά επαναληπτά σενάρια GNSS υπό ελεγχόμενες συνθήκες.

Το SMBV100B είναι η προτιμώμενη λύση δοκιμής για τον χαρακτηρισμό του δέκτη και των εξαρτημάτων, σύμφωνα με τα τελευταία σημαντικά πρότυπα ψηφιακών επικοινωνιών, όπως τα 5G NR, LTE και WLAN.

Βασικά χαρακτηριστικά του SMBV100B Vector Signal Generator

• Περιοχή συχνοτήτων από 8 kHz έως 3 GHz ή 6 GHz
• Διάταξη ζώνης διαμόρφωσης 1 GHz με απόλυτη ακρίβεια
• Υψηλής ισχύος εξόδου έως +33 dBm
• Συσκευή προσομοίωσης GNSS με GPS, Glonass, Galileo, BeiDou και QZSS/SBAS
• Παραγωγή σήματος για όλα τα κύρια πρότυπα ψηφιακών επικοινωνιών, συμπεριλαμβανομένων των 5G NR, LTE και WLAN

Ιδανικό για την ισχύ εξόδου

• Υψηλή ισχύς εξόδου: έως +33 dBm σε 1 GHz

• Εξαιρετική ακρίβεια επιπέδου για CW και διαμορφωμένα σήματα: γραμμικότητα επιπέδου < 0,2 dB (μετρήσεις)

Τέλεια για την ποιότητα του σήματος.

• Νέα, σε πραγματικό χρόνο, διόρθωση απόκρισης συχνότητας που καθορίζεται από τον χρήστη για την αντιστάθμιση της επίδρασης των συσκευών δοκιμής

• Πολύ χαμηλός θόρυβος φάσης μεμονωμένης πλευρικής ζώνης (SSB): < 134 dBc (μέτρα) στα 1 GHz και 20 kHz μετατόπισης

• Ευρύ εύρος ζώνης διαμόρφωσης με απόλυτη ακρίβεια: ανταπόκριση συχνότητας διαμόρφωσης < 0,3 dB (μέτρα) σε εύρος ζώνης 1 GHz

• Εξαιρετικό EVM και ACPR μέχρι υψηλά επίπεδα ισχύος

Τέλεια για αναβάθμιση.

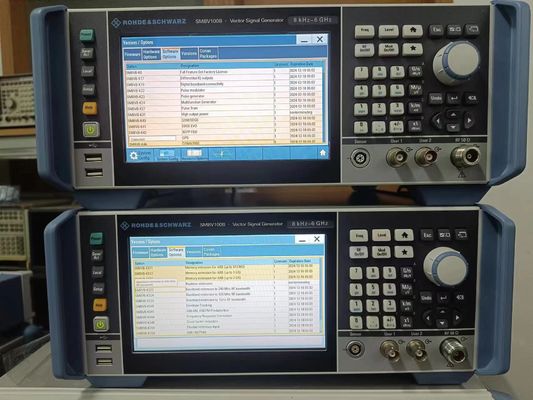

• Εύκολη αναβάθμιση του οργάνου στις εγκαταστάσεις των πελατών μέσω κωδικών κλειδιών λογισμικού

• Περιορισμένες σε χρόνο άδειες και πακέτο κυμάτων για επιλογές λογισμικού

Τέλεια για χρήση.

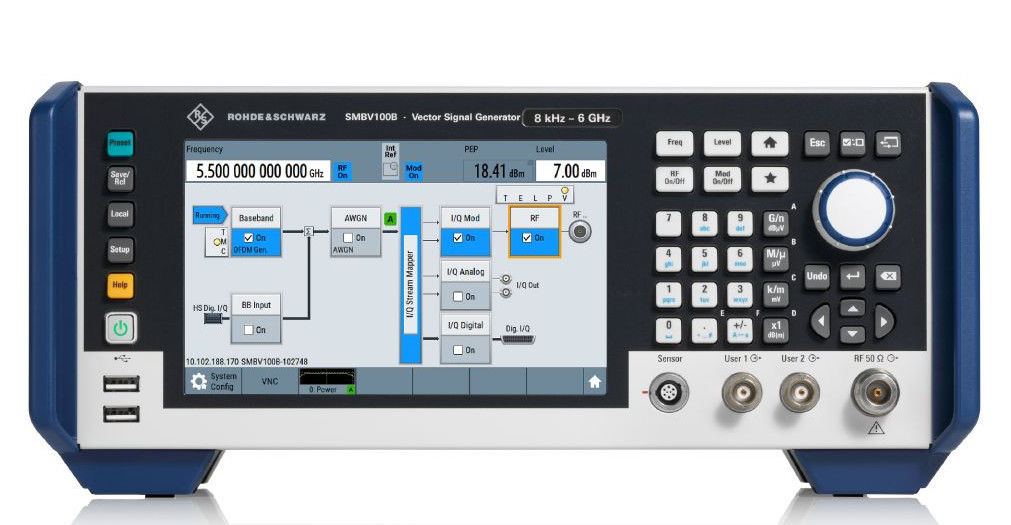

• Εύκολη λειτουργία μέσω οθόνης αφής 7 ιντσών

• Η αυτοματοποίηση διευκολύνεται με το ευαίσθητο στο πλαίσιο σύστημα βοήθειας και την καταγραφή SCPI

• Εσωτερική παραγωγή σήματος σε πραγματικό χρόνο

• Προστασία δεδομένων χρηστών

Μετρούμενη απόδοση EVM έναντι επιπέδου

Μετρούμενη απόδοση EVM έναντι επιπέδου RMS (R&S®SMBV100B εφοδιασμένο με επιλογές R&S®SMBVB-K31 και R&S®SMBVB-B32).

Κατάλογος επιλογών
