• Αποδιαμορφωτής: FM και ψηφιακός
• Επίδειξη: Tft-LCD χρώμα
• Μέγιστη συχνότητα: 3 Ghz
• Ελάχιστη συχνότητα: 300 KHz
• Μέγιστο επίπεδο: 10 W
• Ελάχιστο επίπεδο: -40 dBm
• Διαμόρφωση: FM - GSM ψηφιακό
• Μέγιστο επίπεδο παραγωγής: -3 dBm
• Ελάχιστο επίπεδο παραγωγής: -143 dBm
• Ψήφισμα: 1 Hz
• Ελάχιστο ψήφισμα: RBW 300 Hz

Το MT8801B έχει τις γενικές αναλογικές λειτουργίες μέτρησης επίσης. Η αποδοτική δοκιμή FM TX/RX γίνεται εύκολη από την ενσωματωμένη γεννήτρια σημάτων, τον ταλαντωτή AF, τη συσκευή ανάλυσης RF (μετρητής ισχύος, συχνότητα αντίθετη, μέτρηση FM) και τις ακουστικές λειτουργίες συσκευών ανάλυσης.

Μέτρηση μετάδοσης

Τα χαρακτηριστικά όπως η συχνότητα, η ισχύς, και η απόκλιση συχνότητας μπορούν να μετρηθούν εύκολα.

Μέτρηση μετάδοσης με τη λειτουργία SG

Τα χαρακτηριστικά μετάδοσης μπορούν να μετρηθούν με ένα σήμα FM RF από την ενσωματωμένη γεννήτρια σημάτων.

Μέτρηση υποδοχής

Ένα διαμορφωμένο FM σήμα είναι παραγωγή για να επιτρέψει τη μέτρηση της συχνότητας και του επιπέδου του σήματος AF από έναν δέκτη, καθώς επίσης και SINAD και διαστρέβλωση.

Μέτρηση AF

Ένα σήμα AF είναι παραγωγή για να μετρήσει τη συχνότητα, το επίπεδο και τη διαστρέβλωση του σήματος AF στο DUT.

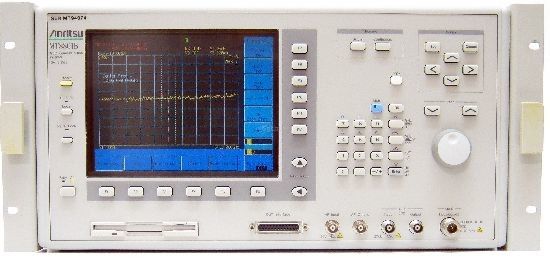

Λειτουργία συσκευών ανάλυσης φάσματος (επιλογή 07)

Η συσκευή ανάλυσης φάσματος με τις συντεθειμένες τοπικές καλύψεις ένα φάσμα συχνότητας 10 MHZ σε 3 Ghz με ένα ψήφισμα 1 Hz. Εκτός από το εναλλασσόμενο ρεύμα /N – το dBc 115 (kHz 100 που αντισταθμίζεται), το RBW μπορεί να τεθεί 300 Hz σε 1 MHZ, το VBW στο kHz 3 έως 100, και το χρόνο σκουπισμάτων στο πεδίο συχνότητας στην κα 100 σε 1000 s (1 κα στην έγκαιρη περιοχή 1000 s).

Μέτρηση υψηλός-ακρίβειας

Η συνολική ακρίβεια επιπέδων είναι μια έκπληξη ±1.5 DB λόγω της άριστης γραμμικότητας της συσκευής ανάλυσης, και η λειτουργία βαθμολόγησης επιπέδων. Επιπλέον, το μέσο επίπεδο θορύβου είναι ακριβώς – μέγιστο 85 DB (σε 10 MHZ σε 1 Ghz), και η δευτεροβάθμια αρμονική διαστρέβλωση είναι – μέγιστο 60 DB (100 MHZ σε 1,5 Ghz).

Κατάλληλες λειτουργίες

Η συσκευή ανάλυσης έχει ένα πλήρες lineup των χρήσιμων λειτουργιών συμπεριλαμβανομένου του δείκτη, του του δέλτα δείκτη, και των λειτουργιών σκουπισμάτων πυλών. Επίσης έχει προωθήσει τις επιδείξεις όπως η μέση, μέγιστη λαβή, συσσωρευτική και επικαλύπτει. Επισημάνετε το Α και το ίχνος Β μπορεί να μετρηθεί σχετικά με μια διπλή οθόνη στο πεδίο συχνότητας, μαζί με τη δύναμη θορύβου, C/N, το κατειλημμένο εύρος ζώνης, την παρακείμενη δύναμη καναλιών, και τη μέση δύναμη του σήματος έκρηξης.

Caratteristiche tecniche:

• Φάσμα συχνότητας 300 kHz - 3 Ghz
• Μέγιστη εισαγωγή δύναμης 10 W
• Μετρητής 0 dBm 40 δύναμης dBm
• DBm -3 ψηφίσματος -143 γεννητριών σημάτων 10MHz 3GHz 1Hz
• Γεννήτρια 20 Hz AF μέχρι το risolution 20 kHZ 0,1 Hz
• Διαμορφωτής, αποδιαμορφωτής FM, ØM, GSM
• Συσκευή ανάλυσης 3GHz φάσματος με RBW ανώτατο 300HZ (επιλέξτε. 07)

ΕΠΙΛΟΓΕΣ:
