Οπτική συσκευή ανάλυσης φάσματος

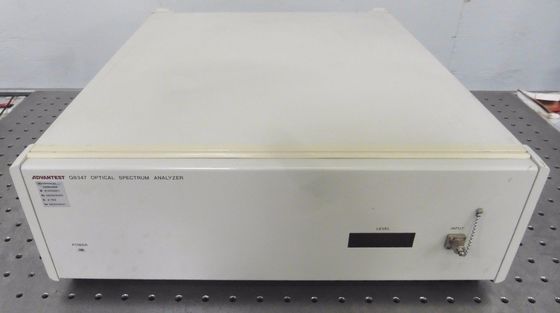

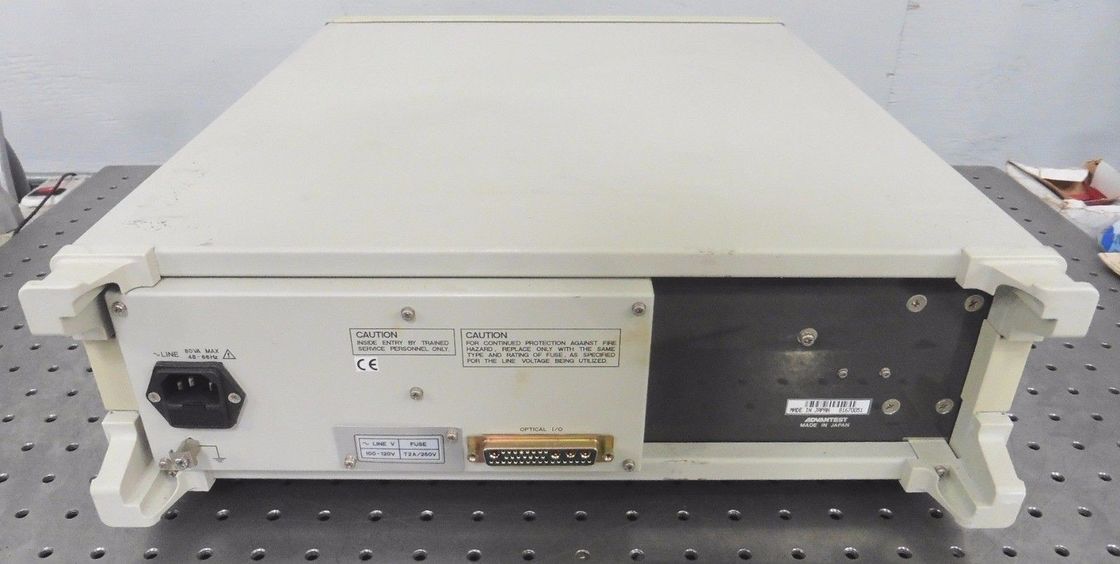

Created with Pixso. WDM Multiscene οπτική συσκευή ανάλυσης ανθεκτικό ADVANTEST Q8347 φάσματος
Λεπτομέρειες
Τόπος καταγωγής:
Ιαπωνία
Όνομα προϊόντων:
ADVANTEST Q8347
Σειρά ανάλυσης συνοχής::
±165 χιλ.
Ταχύτητα μέτρησης::
Ένα ψήφισμα 0,001 NM στη ζώνη 500 NM
Όρος:
Μεταχειρισμένος
Ακρίβεια:
±1 Ghz στον οπτικό τρόπο συχνότητας
Υψηλή ανάλυση::
0,01 NM (σε 1,55 µm) 0,001 NM (σε 0,5 µm) 1 Ghz (στον οπτικό τρόπο συχνότητας)
Δυνατότητα προσφοράς:
στο απόθεμα
Επισημαίνω:

Οπτική συσκευή ανάλυσης φάσματος Multiscene

,

WDM οπτική συσκευή ανάλυσης φάσματος

,

ADVANTEST Q8347

Περιγραφή του προϊόντος
ADVANTEST Q8347 αξιολογεί τα οπτικά φίλτρα περιορισμένης ζώνης-περασμάτων για WDM την οπτική συσκευή ανάλυσης φάσματος
Περιγραφή ADVANTEST Q8347
  • Η συσκευή ανάλυσης φάσματος Q8347 ενίσχυσε την απόδοση της συσκευής ανάλυσης φάσματος χρησιμοποιώντας ένα σύστημα φάσματος Fourier με ένα παρεμβαλλόμετρο Michelson. Το Q8347 επιτυγχάνει την ανάλυση μήκους κύματος 0,01 NM και την ακρίβεια μήκους κύματος ±0.01 NM (ανάλυση 1 Ghz και ακρίβεια ±1 Ghz στον οπτικό τρόπο συχνότητας) στη ζώνη φάσματος 1550 NM. Επιπλέον, το Q8347 είναι σε θέση ακριβώς το κάθε μήκος κύματος του οπτικού μήκους κύματος σήματος μετάδοσης τμήματος πολλαπλασιάζοντας (WDM) με το χωρισμό των φασμάτων. Είναι ιδιαίτερα κατάλληλο για τα χαρακτηριστικά των οπτικών φίλτρων περιορισμένης ζώνης-περασμάτων που χρησιμοποιούνται για WDM όπως τα κιγκλιδώματα AWG και ινών. Επίσης, το Q8347 είναι ισχυρό γιατί η ανάλυση τερετίζει από τη μετάδοση LDs και Soliton.

Χαρακτηριστικό γνώρισμα:

  • Λειτουργία μνήμης: 16 οθόνες (μετρημένα στοιχεία) με συνοδευτικές 10 οθόνες μπαταριών (μετρημένοι όροι) με τη συνοδευτική δισκέτα μπαταριών (σχήμα 720 KB/1.2 ΜΒ MS-dos)
  • Επίδειξη: Η συχνότητα, έξοχη επιβάλλει, τρισδιάστατος, ελεγκτικό (δύναμη, μήκος κύματος) τμήμα τάσης σε 2 μέρη, λειτουργία δρομέων, προσαρμογή επίδειξης Corlor, απαρίθμηση
  • Συνδετήρας εισαγωγής: FC συνδετήρας (εσωτερική ίνα: Το PC έτριψε, ΓΠ 50/125)
  • Στοιχεία Outpu: tGP-IB που εξοπλίζεται όπως τυποποιημένη, άμεση παραγωγή σχεδιαστών, ενσωματωμένος εκτυπωτής (ταχύτητα εκτύπωσης: 8 SEC. ή λιγότεροι)

Η οπτική συχνότητα μπορεί επιδειγμένος

  • Εκτός από το γενικό τρόπο επίδειξης μήκους κύματος, ένα μετρημένο φάσμα μπορεί να επιδειχθεί ως οπτικές συχνότητες. Δεδομένου ότι το φως μπορεί να διαβαστεί άμεσα στις μονάδες THz, είναι χρήσιμο για οπτικό WDM και τερετίζει από LDs, και για την ανάλυση του συστήματος μετάδοσης Soliton.

Ανάλυση συνοχής ±165 χιλ.

  • Δεδομένου ότι το Q8347 χρησιμοποιεί ένα παρεμβαλλόμετρο Michelson, το σύστημα είναι σε θέση την ανάλυση συνοχής. Αυτή η λειτουργία επιτρέπει την εύκολη αξιολόγηση της απόδοσης καταστολής θορύβου LDs για τους οπτικούς δίσκους. Επιπλέον, το κτύπημα του παρεμβαλλόμετρου μπορεί να αυξηθεί πολύ για να επιτρέψει στην ανάλυση για να γίνει σε μια σειρά ±165 χιλ. Κατά συνέπεια, η πιό λεπτομερής ανάλυση μπορεί να είναι τρόπος, επιπλέον της συμβατικής δευτεροβάθμιας μέγιστης τιμής κορυφής (αξία α).

Λειτουργία συναρμολογήσεων καμπυλών

  • Το Q8347 παρέχει στη συναρμολόγηση καμπυλών sech2 και τις γκαουσσιανές λειτουργίες. Κατά συνέπεια, είναι χρήσιμο για την ανάλυση φάσματος του συστήματος μετάδοσης Soliton.
Προδιαγραφές Τρόπος Κανονικός τρόπος Τρόπος υψηλής ανάλυσης
Wevelength Σειρά μέτρησης 0,35 1.75µm
Μέγιστο ψήφισμα Περ. 0,1 nm/1.55µm
Περ. 0,05 nm/0.85µm		 Περ. 0,01 nm/1.55µm
Περ. 0,003 nm/0.85µm
Ακρίβεια ±0.1 NM ή λιγότεροι ±0.01 NM ή λιγότεροι
Έκταση 0,01 nm/DIV σε 140 nm/DIV
Επίπεδο Σειρά μέτρησης
(Ευαισθησία εισαγωγής)		 dBm 72 έως +10 (1,2 έως 1,6 µm)
dBm 65 έως +10 (0,7 έως 1,6 µm)
dBm 42 έως +10 (0,35 έως 1,75 µm)
Το κατώτατο επίπεδο μετριέται πέρα από μια έκταση 50 NM και υπολογισμός μέσου όρου 16times
Ακρίβεια ±1.0 DB (780 NM), ±0.7 DB (1310 NM. εισαγμένο επίπεδο 1550 NM) – dBm 10
Γραμμικότητα (*1) ±0.1 DB-20 DB ή λιγότεροι
±0.5 DB-30 DB ή λιγότεροι
Δυναμική περιοχή (*2) 35 DB ή περισσότεροι (αξία μεταξύ του μέγιστου και μέσου επιπέδου θορύβου επίδειξης)
Επανάληψη συμπεριλαμβανομένου
Εξάρτηση πόλωσης (*3)		 ±0.1 DB ή λιγότεροι (23±5ºC)
Κλίμακα 0,2, 0,5, 1,0, 2,0, 5,0, 10,0 dB/DIV, και ΓΡΑΜΜΙΚΌΣ
Πρότυπα
Εξαρτήματα		 Καλώδιο τροφοδοσίας A01402 2
Θρυαλλίδα EAWK4A/2A 2 κάθε
Καλώδιο διασύνδεσης 1
Έγγραφο εκτυπωτών 1
Δισκέτα 3,5 ίντσα 2DD 1
Εγχειρίδιο οδηγίας 1
