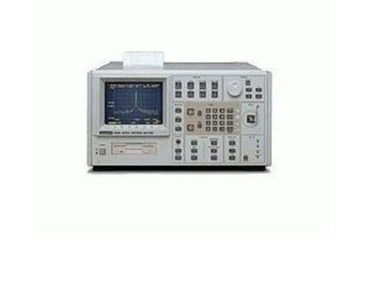

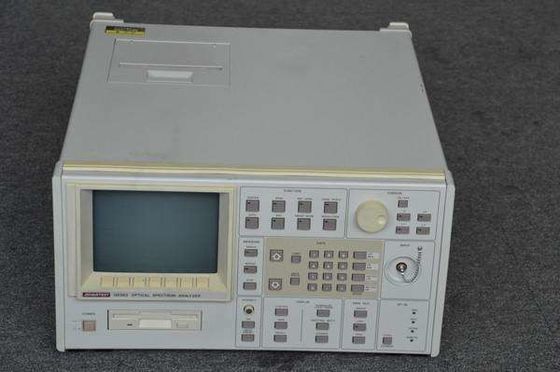

• Το Q8383 είναι μια οπτική συσκευή ανάλυσης από Advantest. Μια οπτική συσκευή ανάλυσης φάσματος, αποκαλούμενη επίσης οπτική συσκευή ανάλυσης, είναι ένα όργανο ακρίβειας που μετρά τη δύναμη μιας οπτικής πηγής. Αυτός ο ηλεκτρονικός εξοπλισμός δοκιμής είναι για τον έλεγχο της διανομής δύναμης πέρα από μια διευκρινισμένη έκταση μήκους κύματος. Επιδεικνύει τη μέτρηση σε μια γραφική παράσταση, όπου η δύναμη είναι η κάθετη κλίμακα και το μήκος κύματος είναι η οριζόντια κλίμακα.

Πρόσθετα χαρακτηριστικά γνωρίσματα:

• Οπτική συσκευή ανάλυσης φάσματος με τη χαμηλή εξάρτηση πόλωσης για τους οπτικούς ενισχυτές
• Μέτρηση δύναμης
• Ελαφριά μέτρηση σφυγμού

Φασματικές τιμές

• Μήκος κύματος: 550 έως 1750 NM
• Ψήφισμα (half-value πλάτος): 0,1 έως 5 NM, 1/2/5 βημάτων
• Ακρίβεια μέτρησης: ±0.2 NM
• Αρχή μέτρησης: πόλωση-αντισταθμισμένο διπλό monochromator περασμάτων
• Έκταση: 1 έως 1200 NM, 0 NM

Επίπεδο

Επεξεργασία

• Χρόνος μέτρησης: 0,8 δεύτερος για 200 NM έκτασης
• Μνήμη: 32 καμπύλες, 10 οργανώσεις οργάνων,» μονάδα δίσκου 3 ½
• Ανάλυση των ενισχυτών (EDFA): αριθμός θορύβου, αυθόρμητη εκπομπή, δύναμη, κέρδος Χ εύρος ζώνης DB, μέγιστο μήκος κύματος, κ.λπ.

Διεπαφές

• Οπτικός συνδετήρας: FC χωρίς επαφή στην ίνα
• Τηλεχειρισμός: IEC625 (IEEE488)
• Εκτυπωτής: ενσωματωμένος εκτυπωτής (πρότυπα) ή παραγωγή στο σχεδιαστή μέσω του λεωφορείου IEC/IEEE

Γενικά στοιχεία

• Παροχή ηλεκτρικού ρεύματος: 90 έως 250 Β, 48/66 Hz, 180 VA
• Διαστάσεις (W Χ Χ Χ Δ) βάρος: 424 χιλ. Χ 221 χιλ. Χ 450 χιλ. 29 κλ

Το Advantest Q8383 είναι μια αρίστης ποιότητας συσκευή ανάλυσης φάσματος με double-pass monochromator και εξαιρετικά - χαμηλή εξάρτηση πόλωσης. Χάρι σε μια ειδική μέθοδο χρησιμοποιούμενη, μια αξία ±0.05 DB μπορεί να εγγυηθεί, η χαρακτηριστική αξία είναι τόσο χαμηλή όπως 0,02 DB.

Μαζί με την υψηλή ακρίβεια του εύρους ζώνης ανάλυσης, το Q8383 μπορεί να χρησιμοποιηθεί για να εκτελέσει τις ακριβείς μετρήσεις δύναμης.

Όλα αυτά τα χαρακτηριστικά γνωρίσματα κάνουν το Q8383 που μια ιδανική όργανο μέτρησης για οι ενισχυτές ινών (EDFA). Μια ειδική λειτουργία μέτρησης επιτρέπει τον προσδιορισμό του αριθμού θορύβου, του κέρδους και της αυθόρμητης εκπομπής από την απλή σύγκριση του σήματος στον ενισχυτή που εισάγεται με το σήμα στην παραγωγή ενισχυτών. Όλα αυτά τα χαρακτηριστικά γνωρίσματα είναι φυσικά επίσης μεγάλου πλεονεκτήματος για τη μέτρηση των διόδων λέιζερ, LEDs και άλλων πηγών φωτός. Μια λειτουργία συναρμολογήσεων καμπυλών παρουσιάζει άμεσα το electroluminescence χαρακτηριστικό με την εγκατάσταση μιας γκαουσσιανής διανομής στο φάσμα εκπομπής. Αυτό είναι μια πολύτιμη ενίσχυση στη μέτρηση ναρκωμένων των έρβιο ενισχυτών ινών (EDFA) και LDs. Οι ειδικές λειτουργίες για το παλόμενο φως επιτρέπουν τις μετρήσεις των δαχτυλιδιών ινών και των συστημάτων μετάδοσης Soliton. Εσωτερικό ή εξωτερικό να προκαλέσει είναι δυνατό.

Ο χρόνος μέτρησης είναι 0,8 δεύτερος για μια έκταση 200 NM και ποικίλλει ως λειτουργία της έκτασης. Η υψηλότερη ευαισθησία επιτυγχάνεται για τις ευρείας ζώνης πηγές με μια ανάλυση 5 NM, ενώ οι περιορισμένης ζώνης πηγές (λέιζερ) μπορούν σοβαρά να αναλυθούν κάτω στο επίπεδο θορύβου ακόμη και με τα στενά εύρη ζώνης ανάλυσης. Μια λειτουργία κανονικοποίησης από κοινού με μια άσπρη πηγή φωτός επιτρέπει την άμεση μέτρηση των χαρακτηριστικών μετάδοσης και απώλειας των οπτικών φίλτρων και των ινών.

Εκτός από την ανάλυση ενισχυτών, οι ευπροσάρμοστοι τρόποι επίδειξης όπως η επικάλυψη επιδεικνύουν, σύγκριση με το περιεχόμενο μνήμης, επίδειξη δύο χωριστών διαγραμμάτων (χωρίστε την οθόνη), λειτουργία μετρητών δύναμης, χρήση διάφορων δεικτών, κανονικοποίηση και άμεση ανάγνωση της απώλειας μετάδοσης καθώς επίσης και η αυτόματη ανάλυση εύρους ζώνης (π.χ. half-value μέτρηση πλάτους στο RMS και τη μέθοδο φακέλων), η συναρμολόγηση καμπυλών και πολλά άλλα χαρακτηριστικά γνωρίσματα διευκολύνουν τη λειτουργία της συσκευής ανάλυσης και απλοποιούν την ανάλυση μέσω του λεωφορείου IEC/IEEE.

Η τυποποιημένη ενσωματωμένη μονάδα δίσκου χρησιμοποιείται ως μέσο απομνημόνευσης. Τα αποθηκευμένα δυαδικά στοιχεία μπορούν να αναλυθούν με ένα κατάλληλο πρόγραμμα κάτω από το MS-$l*Windows, να αντιγραφούν στα έγγραφα και να τυπωθούν. Ο μεγάλος ενσωματωμένος θερμικός εκτυπωτής παρέχει σε ένα αντίγραφο σε χαρτί των αποτελεσμάτων μέτρησης όλες τις θέτω παραμέτρους μέσα σε 8 δευτερόλεπτα.
