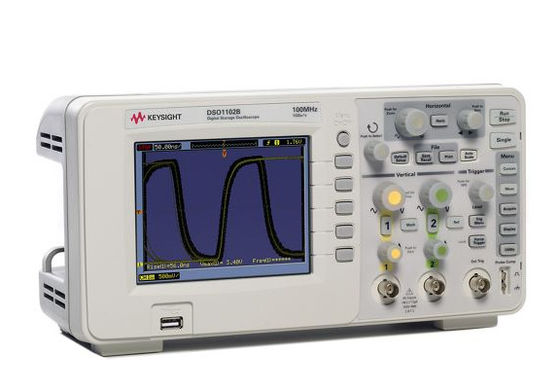

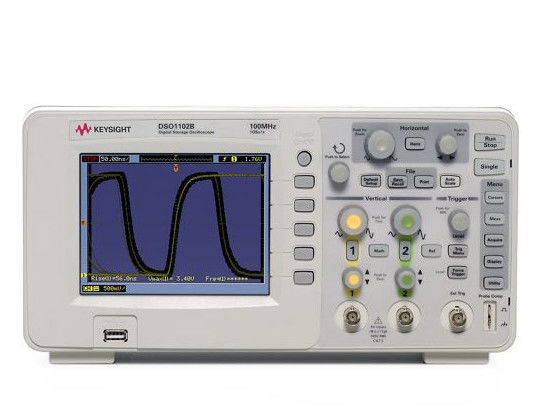

Αναλογικό-ψηφιακό κανάλι παλμογράφων 100MHz 2 Agilent DSO1102B Keysight

Αναλογικός-ψηφιακός παλμογράφος 100 MHZ 2 Agilent DSO1102B Keysight αναλογικά κανάλια

Περιγραφή Keysight Agilent DSO1102B

• Οι παλμογράφοι ψηφιακής αποθήκευσης (DSO) είναι τα αρχικά εργαλεία που χρησιμοποιούνται σήμερα από τους ψηφιακούς σχεδιαστές για να εκτελέσουν τις μετρήσεις ακεραιότητας σημάτων όπως οι χρόνοι οργάνωσης/λαβής, το περιθώριο ματιών, και οι χρόνοι ανόδου/πτώση. Οι δύο βασικές προδιαγραφές εμβλημάτων που έχουν επιπτώσεις στην ακρίβεια μέτρησης ακεραιότητας σημάτων ενός παλμογράφου, είναι εύρος ζώνης και ποσοστό δειγμάτων. Οι περισσότεροι μηχανικοί έχουν μια καλή ιδέα πόσου εύρους ζώνης χρειάζονται για τις ψηφιακές μετρήσεις τους. Εντούτοις, υπάρχει συχνά πολλή σύγχυση για το απαραίτητο δείγμα ποσοστό-και οι μηχανικοί συχνά υποθέτουν ότι τα πεδία με τα υψηλότερα ποσοστά δειγμάτων παράγουν τις ακριβέστερες ψηφιακές μετρήσεις. Αλλά είναι αυτός ο αληθινός;
• Πραγματικός - χρονική δειγματοληψία
• Πότε τεχνολογία της ΠΑΧ έχουν τεντωθεί στο όριό του από την άποψη του μέγιστου ποσοστού δειγμάτων, πώς οι προμηθευτές παλμογράφων δημιουργούν τα πεδία με ακόμα τα υψηλότερα ποσοστά δειγμάτων; Η κίνηση για τα υψηλότερα ποσοστά δειγμάτων μπορεί να είναι απλά να ικανοποιήσει η αντίληψη των χρηστών πεδίου ότι «περισσότερος είναι καλύτερος» ή τα υψηλότερα ποσοστά δειγμάτων μπορούν πραγματικά να απαιτηθούν για να παραγάγουν τις σε πραγματικό χρόνο μετρήσεις παλμογράφων υψηλός-εύρους ζώνης. Αλλά η παραγωγή των υψηλότερων ποσοστών δειγμάτων στους παλμογράφους δεν είναι τόσο εύκολη όπως απλά επιλέγοντας έναν υψηλότερο off-the-shelf αναλογικό σε ψηφιακό μετατροπέα ποσοστού δειγμάτων.
• Μια κοινή τεχνική που υιοθετείται από όλους τους σημαντικούς προμηθευτές πεδίου είναι να παρεμβληθούν λευκές σελίδες οι πολλαπλάσιες σε πραγματικό χρόνο ΠΑΧ. Αλλά μην συγχύσετε αυτήν την τεχνική δειγματοληψίας με την παρεμβολή λευκών σελίδων των δειγμάτων από τις επαναλαμβανόμενες αποκτήσεις, τις οποίες καλούμε «ισοδύναμος-χρονική» δειγματοληψία.
• Τα πεδία με τη σε πραγματικό χρόνο δειγματοληψία πρέπει να εμμείνουν σε δύο απαιτήσεις. Για την ακριβή διαστρέβλωση-ελεύθερη παρεμβολή λευκών σελίδων, το κάθετες κέρδος της κάθε ΠΑΧ, το όφσετ και η απάντηση συχνότητας πρέπει πολύ να αντιστοιχηθούν. Αφετέρου, τα φάση-καθυστερημένα ρολόγια πρέπει να ευθυγραμμιστούν με τη υψηλή ακρίβεια προκειμένου να ικανοποιήσει ο κανόνας #2 Nyquist που υπαγορεύει τα ισοδιάστατα δείγματα. Με άλλα λόγια, το ρολόι δειγμάτων για την ΠΑΧ #2 πρέπει να καθυστερήσουν ακριβώς 180 βαθμούς μετά από το ρολόι που δείγματα ΠΑΧ #1. Και τα δύο κριτήρια είναι σημαντικά για την ακριβή παρεμβολή λευκών σελίδων.

Χαρακτηριστικό γνώρισμα:

• 100 MHZ
• 2 αναλογικά κανάλια
• Συλλάβετε τις μακροπρόθεσμες περιόδους με τη υψηλή ανάλυση και τη μνήμη 16 kpts
• Δείτε τα σήματα πιό σαφώς με μια επίδειξη χρώματος LCD 5,7 ίντσας
• Ανάλυση ταχύτητας με 23 αυτόματες μετρήσεις και το κυματοειδές math, συμπεριλαμβανομένου FFT
• Απλοποιήστε τη δοκιμή με go/no πηγαίνει δοκιμή μασκών, τρόπος ακολουθίας (1000 γεγονότα ώθησης), και ψηφιακά φίλτρα
• Παραγωγικότητα αύξησης με την ενσωματωμένη βοήθεια σε 11 γλώσσες, τη συνδετικότητα USB, και τον ελεύθερο οδηγό εργαστηρίων σπουδαστών

Επιλογές:
