Αναλογικός-ψηφιακός παλμογράφος 4 Ghz 4 Agilent DSOS054A Keysight αναλογικά κανάλια

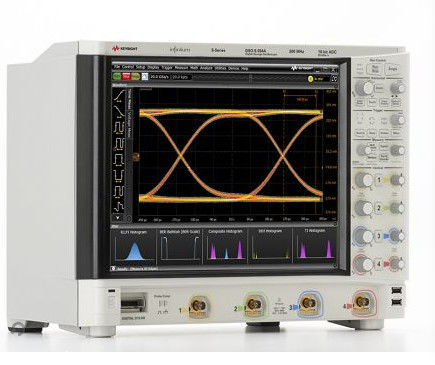

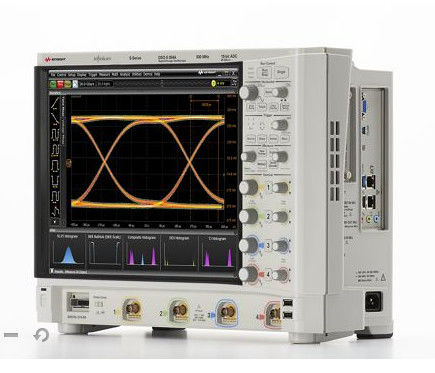

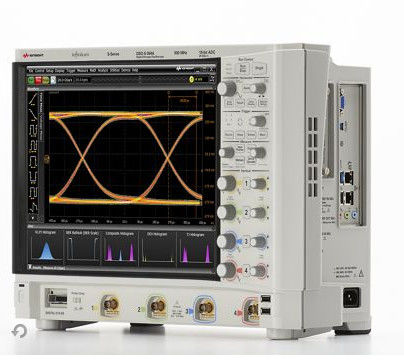

Περιγραφή Keysight Agilent DSO054A

• Οι παλμογράφοι σειρών S DSOS054A έχουν 500MHz του εύρους ζώνης, μιας χωρητικής οθόνης αφής 15» XGA, και ενός αναλογικού σε ψηφιακό μετατροπέα 10 μπιτ. Η καρδιά του παλμογράφου είναι πίνακας αποκτήσεων 20 στρώματος με 16 τη συνήθεια ASICs και FPGAs. Οι φραγμοί νέας τεχνολογίας παραδίδουν την ανώτερη ακεραιότητα σημάτων – και όλοι αυτοί οι φραγμοί πρέπει να λειτουργήσουν μαζί τέλεια για να επιτύχουν τον υψηλότερο αποτελεσματικό αριθμό κομματιών (ENOB) σε έναν παλμογράφο. Να μην είστε από τα κομμάτια της ΠΑΧ μόνο – μάθετε περισσότεροι για το πώς η τεχνολογία μας εμποδίζει την εργασία για να δώσει συγχρόνως τις ανώτερες μετρήσεις που δεν θα πάρετε με οποιοδήποτε άλλοδήποτε φορητό πεδίο στην αγορά.

Χαρακτηριστικό γνώρισμα:

• Εύρος ζώνης 500 MHZ (βελτιώσιμο)
• 4 αναλογικά κανάλια
• επιτύχετε μέχρι 16 μπιτ του κάθετου ψηφίσματος με την προηγμένη αρχιτεκτονική συστημάτων μας
• συλλάβετε ένα πιό μακροχρόνιο ίχνος σημάτων με μέγιστο ποσοστό δειγμάτων 20 GSa/s και 100 Mpts/το κανάλι της τυποποιημένης μνήμης
• πάρτε την ανώτερη ακεραιότητα σημάτων με έναν μέσο αποτελεσματικό αριθμό συστημάτων κομματιών (ENOB) 8,1 μπιτ στο πλήρες εύρος ζώνης
• το κέρδος αύξησε τη δυνατότητα χρησιμοποίησης με την πολυ-αφή υποστηριγμένη οθόνη αφής 15 ίντσας χωρητική και τυποποιημένη στερεάς κατάστασης κίνηση για τη γρήγορη μπότα και την υψηλή αξιοπιστία
• έχετε πρόσβαση σε ένα ευρύ φάσμα του πρωτοκόλλου, της συμμόρφωσης, και του λογισμικού ανάλυσης

Σημαντική ακεραιότητα σημάτων

• 10-κομμάτι ΠΑΧ μέχρι 8 Ghz για το πρόσθετο ψήφισμα
• Χαμηλού θορύβου μπροστινό μέρος για την εξέταση σημάτων ακρίβειας
• Θόρυβος μόνο 90 µV στο εύρος ζώνης 1 mV/div και 1 Ghz
  • Τιμές συστημάτων ENOB παραπάνω από 8
  • Τιμές SFDR κάτω – dBC 73
  • κάθετο ξελέπιασμα 2 mV/div που υποστηρίζεται στο υλικό
  • HW φίλτρα ορίου εύρους ζώνης σε 50 Ω και πορείες 1 MΩ
• Ακρίβεια BNCs με > το εύρος ζώνης 8 Ghz
• Τα φίλτρα διορθώσεων εξασφαλίζουν το επίπεδες μέγεθος συχνότητας και την απάντηση φάσης
• Το χαμηλό εγγενές jitter (100 fs (χαρακτηριστικά) για τον άριστο χαρακτηρισμό jitter) πιό πολύ προώθησε την πλατφόρμα
• Ισχυρό, εύκαμπτο ενδιάμεσο με τον χρήστη Infiniium
• Τα γρήγορα στοιχεία ξεφορτώνουν (μέχρι 200 MB/s) μέσω USB 3,0
• Χωρητική οθόνη αφής με την πολυ-αφή, τις λαβές εύκολος-αρπαγών, και την επαναταξινόμηση των τομέων αφής
• Intel i5 και RAM 8 ΜΒ για τη γρήγορη επεξεργασία
• Μετακινούμενη στερεάς κατάστασης κίνηση (SSD) για γρήγορα μπότα-επάνω και αυξανόμενες αξιοπιστία και ασφάλεια

Ανώτερο χαμηλού θορύβου μπροστινό μέρος

• Η χρησιμότητα μιας υψηλής ευκρίνειας ΠΑΧ εξαρτάται από το χαμηλού θορύβου μπροστινό μέρος που υποστηρίζει τα πρόσθετα επίπεδα κβαντοποίησης. Κάθε παλμογράφος σειρών S ενσωματώνει το χαμηλότερο μπροστινό μέρος θορύβου της βιομηχανίας για τους φορητούς παλμογράφους με το εύρος ζώνης μέχρι 8 Ghz. Η σειρά S frontend περιλαμβάνει τρία ολοκληρωμένα κυκλώματα συνήθειας, συμπεριλαμβανομένου ενός ολοκληρωμένου κυκλώματος 130 NM BiCMOS που ενσωματώνει τα χρήστης-επιλέξιμα αναλογικά φίλτρα και τις βελτιώσεις εύρους ζώνης μέσω μιας άδειας λογισμικού.
