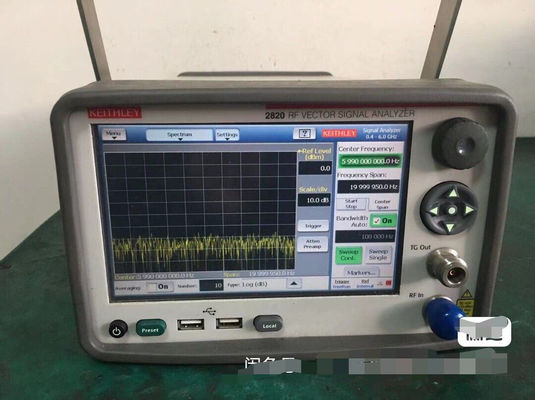

Περιγραφή της συσκευής ανάλυσης Keithley 2820 σημάτων

Η διανυσματική ανάλυση σημάτων το τρόπος-πρότυπο 2820 έχει ως σκοπό να συνδυαστεί με ποικίλες επιλογές προσωπικότητας ανάλυσης σημάτων για στα πιό κοινά ασύρματα πρότυπα, όπως το GSM, την ΆΚΡΗ, W-CDMA FDD, cdmaOne, cdma2000, 802,11 WLAN, και 802.16e κινητός-WiMAX. Ένα γερό σύνολο μετρήσεων, οι τοποθετήσεις οργάνων, και τα όρια δοκιμής προσαρμόζονται για κάθε ένα από τα διάφορα πρότυπα, που κερδίζει χρόνο διαμόρφωσης οργάνων και που ελαχιστοποιεί τη δυνατότητα για το λάθος χειριστών. Παραδείγματος χάριν, μια μέτρηση ACPR για κάθε ένα από τα πρότυπα είναι μέρος της επιλογής προσωπικότητας ανάλυσης σημάτων.

Keithley 2820

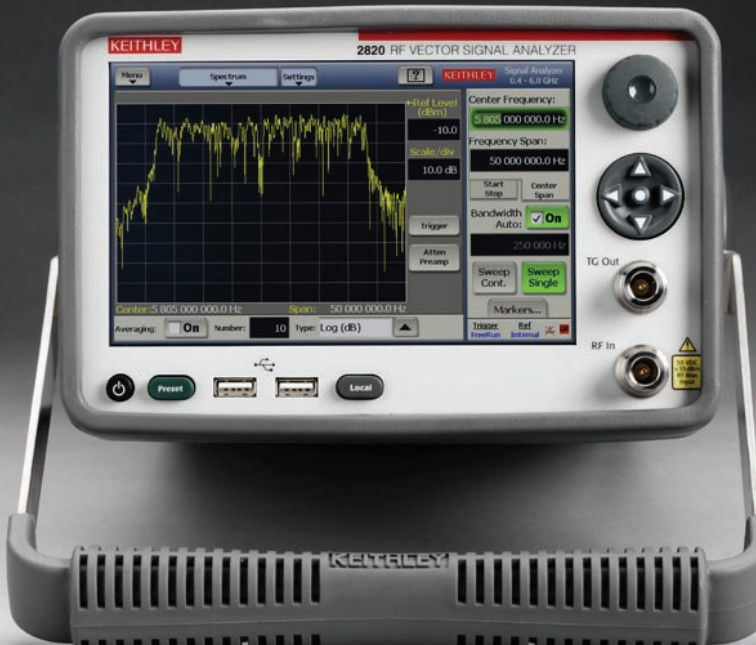

Η πρότυπη συσκευή ανάλυσης σημάτων 2820 RF διανυσματική είναι ένα όργανο δοκιμής μέσος-απόδοσης που σχεδιάζεται για τη δοκιμή Ε&Α και παραγωγής των σύγχρονων επικοινωνιών εξοπλισμός και συσκευές RF. Αυτό το όργανο επόμενης γενιάς συνδυάζει την κατάσταση προόδου RF και την τεχνολογία επεξεργασίας ψηφιακού σήματος (DSP) για να μετρήσει τα σήματα δοκιμής RF γρήγορα με την υψηλή ακρίβεια και την άριστη επανάληψη. Η συμπαγής περίφραξη μισό-ραφιών και η ανταγωνιστική τιμολόγησή της το κάνουν μια οικονομικώς αποδοτική λύση για πολλές εφαρμογές δοκιμής. Η πρότυπη DSP-βασισμένη στο 2820's λογισμικό-καθορισμένη ραδιο αρχιτεκτονική (SDR) και το εύρος ζώνης 40MHz εξασφαλίζουν ότι έχει την ικανότητα να μετρήσει τα σημερινά σήματα και επίσης την ευελιξία να αντιμετωπιστεί αυριανός. Τα σημερινά κινητά τηλέφωνα σχεδιάζονται για να συνδέσουν με περισσότερους τύπους συσκευών από πάντα πριν, έτσι πρέπει να ενσωματώσουν με σε έναν αυξανόμενο αριθμό ασύρματων προτύπων. Όπως τα νέα ασύρματα πρότυπα προκύπτουν, το πρότυπο 2820 κατασκευάζεται για τις εύκολες βελτιώσεις, οι οποίες επεκτείνουν τη χρήσιμη ζωή της και παρέχουν μια τρέχουσα απόδοση της επένδυσης πολύ πιό μακροχρόνια από τα παραδοσιακά όργανα.
Κύρια χαρακτηριστικά και οφέλη:


•
• Ανώτερη απόδοση


•
• 400MHz στο φάσμα συχνότητας 6GHz


•
• 46dBm στη σειρά μέτρησης +35dBm


•
• 40MHz εύρος ζώνης σημάτων


•
• 0.6dB απόλυτη ακρίβεια εύρους


•
• 0.15dB επανάληψη εύρους


•
• Υψηλή ταχύτητα


•
• χαρακτηριστικό ποσοστό αναπροσαρμογών σκουπισμάτων ανάλυσης φάσματος εύρους ζώνης 650MHz/s @1kHz


•
• 24ms χαρακτηριστικός χρόνος ανάλυσης σημάτων για το σύνολο μέτρησης GSM


•
• 30ms χαρακτηριστικός χρόνος διακοπής προσωπικότητας ανάλυσης σημάτων


•
• Εύκαμπτος


•
• MIMO-έτοιμη ικανότητα για WLAN και WiMAX


•
• Για πολλές χρήσεις μετρήσεις: Ανάλυση φάσματος, παρακείμενη αναλογία δύναμης καναλιών, κατάλογος δύναμης καναλιών, μηά έκταση


•
• Επιλογές ανάλυσης σημάτων: GSM, ΆΚΡΗ, W-CDMA, cdmaOne, cdma2000, WLAN, WiMAX


•
• Στοιχεία ΔΕΙΚΤΗ ΝΟΗΜΟΣΎΝΗΣ παραγωγής σε ένα PC για την ανάλυση


•
• Προηγμένη συνδετικότητα PC: ΚΑΤΗΓΟΡΊΑ Γ GPIB, USB, ΤΟΥ ΤΟΠΙΚΟΎ LAN, ΚΑΙ LXI


  Σχετικές εφαρμογές:






•
•
•
• Δοκιμή Ε&Α και παραγωγής του ασύρματου εξοπλισμού, των ενοτήτων και των υποσυγκεντρώσεων, και των συσκευών RFIC


•
• Έλεγχος σημάτων


•
• Εκπαίδευση

Ανώτερη απόδοση

• 400MHz στο φάσμα συχνότητας 6GHz
• – 146dBm στη σειρά μέτρησης 35dBm
• 40MHz εύρος ζώνης σημάτων
• ±0.6dB απόλυτη ακρίβεια εύρους
• ±0.15dB επανάληψη εύρους

Υψηλή ταχύτητα

• χαρακτηριστικό ποσοστό αναπροσαρμογών σκουπισμάτων ανάλυσης φάσματος εύρους ζώνης 650MHz/s @1kHz
• 24ms χαρακτηριστικός χρόνος ανάλυσης σημάτων για το σύνολο μέτρησης GSM
• 30ms χαρακτηριστικός χρόνος διακοπής προσωπικότητας ανάλυσης σημάτων

Εύκαμπτος

• MIMO-έτοιμη ικανότητα για WLAN και WiMAX
• Για πολλές χρήσεις μετρήσεις: Ανάλυση φάσματος, παρακείμενη αναλογία δύναμης καναλιών, κατάλογος δύναμης, μηά έκταση
• Επιλογές ανάλυσης σημάτων: GSM, ΆΚΡΗ, EGPRS2 (εξέλιξη ΑΚΡΏΝ), FSK, W-CDMA, cdmaOne, cdma2000, WLAN, WiMAX
• Στοιχεία ΔΕΙΚΤΗ ΝΟΗΜΟΣΎΝΗΣ παραγωγής σε ένα PC για την ανάλυση
• Προηγμένη συνδετικότητα PC: ΚΑΤΗΓΟΡΊΑ Γ GPIB, USB, ΤΟΥ ΤΟΠΙΚΟΎ LAN, ΚΑΙ LXI
