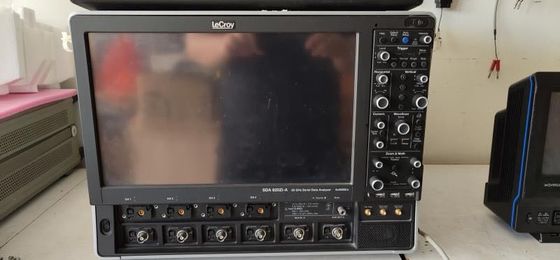

Ψηφιακός παλμογράφος πρακτικό WaveMaster SDA820Zi-α LeCroy 20GHz

Name: Ψηφιακός παλμογράφος πρακτικό WaveMaster SDA820Zi-α LeCroy 20GHz
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: SDA820Zi-α
Price: Διαπραγματεύσιμα USD
Availability: InStock

Ονομασία μάρκας:	LeCroy
Αριθμός μοντέλου:	SDA820Zi-α
Τροποποιημένο:	1 σύνολο
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

ΗΠΑ

Όνομα προϊόντων:

Παλμογράφος

Συχνότητα:

20 Ghz

κανάλια:

4 CH

Ποσοστό δειγμάτων:

80 GS/s

Όρος:

Μεταχειρισμένος

Λειτουργίες:

Δοκιμασμένος, στις πλήρεις συνθήκες εργασίας

Δυνατότητα προσφοράς:

στο απόθεμα

Επισημαίνω:

Αναλογικός-ψηφιακός παλμογράφος LeCroy

SDA820Zi-αναλογικός-ψηφιακός παλμογράφος

Πρακτικός ψηφιακός παλμογράφος LeCroy

Περιγραφή του προϊόντος

Tektronix LeCroy WaveMaster SDA820Zi-α 20 Ghz 4 CH

Περιγραφή Tektronix SDA820Zi-α

Κύρια χαρακτηριστικά

Μέχρι εύρος ζώνης 30 Ghz και ποσοστό δειγμάτων 80 GS/s
Το πιό προηγμένο ενδιάμεσο με τον χρήστη παλμογράφων
Το μόνο αληθινό υλικό 14,1 της βιομηχανίας τμηματική ώθηση Gb/s
Χαμηλό πάτωμα μέτρησης Jitter και εξαιρετική timebase σταθερότητα
Το περιεκτικό σύνολο τμηματικής ανάλυσης στοιχείων, διορθώνει, εργαλείων επικύρωσης και συμμόρφωσης
Ενσωματωμένος τις εισαγωγές 50 Ω και 1 MΩ για την αληθινή σύνδεση και την εξετάζοντας ευελιξία
Τα ενσωματωμένες πρότυπα και οι μετρήσεις και math οι λειτουργίες συνήθειας για η ικανότητα ανάλυσης
Πολλών δρόμων τμηματικό μάτι στοιχείων, jitter και ανάλυση λογομαχίας
De-ενσωμάτωση, άμιλλα, και εξίσωση πραγματικού χρόνου

Εξαιρετική απόδοση

Με μέχρι εύρος ζώνης 30 Ghz, το ποσοστό δειγμάτων 80 GS/s, εξαιρετικά σταθερό timebase και μια τμηματική ώθηση 14,1 Gb/s το WaveMaster 8 zi-β έχει την απόδοση υλικού για να συλλάβει τα σημερινά μεγάλα σήματα.

Επαναστατική δυνατότητα χρησιμοποίησης

Το WaveMaster 8Zi-β είναι ένα περίπλοκο όργανο, που σχεδιάζεται για την επίλυση των σύνθετων προβλημάτων. Αλλά το ενδιάμεσο με τον χρήστη MAUI, μαζί με WaveMaster 8Zi-β» υψηλής ευκρίνειας οθόνη επαφής τα 15,3, καθιστά την προηγμένη ανάλυση εύκολη στην οργάνωση και τη χρήση. Μια επίπεδη δομή επιλογών βάζει τα πιό κοινά εργαλεία στην ευκολότερη προσιτότητα. Οι περίπλοκες επιδείξεις πολυ-πλέγματος είναι εύκολο να διαμορφωθούν. Οι κάθετες, οριζόντιες και θέτοντας αλλαγές αποκτήσεων γίνονται χωρίς να κρύψουν την επίδειξη κυματοειδούς.

Γίνοντας για να λύσει

MAUI παρέχει το στενά-ενσωματωμένο σύνολο εργαλείων οποιουδήποτε ενδιάμεσου με τον χρήστη παλμογράφων. Ακολουθήστε τις μετρημένες παραμέτρους στις αποκτήσεις, τείνετε τις παραλλαγές τους στα πιό μακροχρόνια χρονοδιαγράμματα, ή απεικονίστε και μετρήστε τις διανομές τους χρησιμοποιώντας τα ιστόγραμμα. Αλυσοδέστε τις πολλαπλάσιες μετρήσεις και math τις λειτουργίες για να δημιουργήσετε εύκολα μαζί τα χαρακτηριστικά γνωρίσματα ανάλυσης συνήθειας για τις αιτήσεις σας. Ενσωματώστε τα περιβάλλοντα προγραμματισμού τρίτων, όπως MATLAB, άμεσα στο ρεύμα επεξεργασίας του πεδίου για την ακόμα περισσότερη προσαρμογή.

Διορθώστε και που γίνεται επικύρωση εύκολη

Η σύνδεση ενός προβλήματος με την πρωταρχική αιτία της απαιτεί συχνά το σήμα στις πολλαπλές περιοχές. Το WaveMaster 8Zi-β επιτρέπει σε σας για να συνδυάσει τους πολλαπλάσιους τύπους ανάλυσης σε μια ενιαία, συσχετισμένη επίδειξη: τα αναλογικά σήματα, πρωτόκολλο αποκωδικοποιούν, διαγράμματα ματιών, παράμετροι μέτρησης, και άλλη σχετική πληροφορία παρουσιάζεται δίπλα-δίπλα, στον πραγματικό χρόνο.

Διαμορφώσεις που βελτιστοποιούνται για την τμηματική ανάλυση στοιχείων

Το SDA 8 πρότυπα zi-β έχει διαμορφωθεί συγκεκριμένα για να χειριστεί τις σημερινές πιό προκλητικές τμηματικές εφαρμογές στοιχείων. Όπως και το διπλασιασμό του τυποποιημένου βάθους μνήμης, το SDA 8 zi-β έρχεται ως πρότυπα με μια 6,5 Gb/s αληθινή ώθηση σχεδίων υλικού τμηματική, και σύνολο εργαλείων πυρήνων SDAIII, το οποίο παρέχει το στενά-ενσωματωμένο και περιεκτικό διάγραμμα και jitter την ανάλυση ματιών για τα σήματα NRZ.

Σύνολο εργαλείων SDAIII

Τα τμηματικά προϊόντα ανάλυσης στοιχείων Teledyne LeCroy SDAIII-CompleteLinQ περιέχουν το πολλών δρόμων μάτι και jitter την ανάλυση, τους τρόπους σύγκρισης LaneScape™, τις κάθετες μετρήσεις θορύβου, και τα εργαλεία ανάλυσης λογομαχίας. Αυτές οι ικανότητες παρέχουν τη βαθύτερη διορατικότητα στη συμπεριφορά των πολυ ή single-lane τμηματικών συστημάτων δεδομένων.

Αποκωδικοποιήστε από το κομμάτι-επίπεδο στο στρώμα πρωτοκόλλου

Οι αποκωδικοποιητές είναι διαθέσιμος για πάνω από 20 αργόστροφα και λεωφορεία μεγάλα τμηματικά στοιχείων. Αυτά τα πλήρως-ενσωματωμένα εργαλεία ανάλυσης σχολιάζουν το επίκτητο αναλογικό κυματοειδές με τα αντίστοιχα αποκωδικοποιημένα στοιχεία, καθώς επίσης και η παροχή έναν περιεκτικού, εξαγώγιμος αποκωδικοποιεί τον πίνακα.

Για πολλά πρότυπα, ProtoSync επιτρέπει σε μια άποψη από ακόμα υψηλότερη επάνω τη λίστα πρωτοκόλλου, συνδεόμενος τα φυσικά κυματοειδή στρώματος με την πλήρη ανάλυση συναλλαγής και πρωτόκολλο-στρώματος.

Αυτοματοποιημένη δοκιμή συμμόρφωσης

Το λογισμικό QualiPHY LeCroy Teledyne το καθιστά εύκολο να εκτελέσει τις αυτοματοποιημένες δοκιμές συμμόρφωσης και να συντάξει τις περιεκτικές εκθέσεις δοκιμής σχετικά με μια ποικιλία των τμηματικών προτύπων συμπεριλαμβανομένου:

PCI Express (1,0, 2,0, 3,0)
USB1, USB2, USB 3,0
DDR2, LPDDR2, DDR3, LPDDR3, DDR4
SAS2, SAS3, SATA
MIPI Δ-PHY, MIPI Μ-PHY
10/100/100 ΒΆΣΗ-Τ, 10GBASE-Τ, 10GBASE-KR, SFI
HDMI 1,4, DisplayPort 1,2
MOST50, MOST150, broadR-προσιτότητα

Κάθετο σύστημα
Αναλογικό εύρος ζώνης (Max)	20 Ghz
Αναλογικό εύρος ζώνης @ 50 Ω (- 3 DB) (ProLink που εισάγεται)	20 Ghz (≥10 mV/div)
Αναλογικό εύρος ζώνης @ 50 Ω (- 3 DB) (ProBus που εισάγεται)	3,5 Ghz (≥10 mV/div)
Αναλογικό εύρος ζώνης @ 1 MΩ (- 3 DB) (ProBus που εισάγεται)	500 MHZ (χαρακτηριστικά, ≥2 mV/div)
Χρόνος ανόδου (10-90%, 50 Ω)	22 CP (όριο δοκιμής, τρόπος λειότητας)
Χρόνος ανόδου (20-80%, 50 Ω)	16.5 CP (τρόπος λειότητας)
Κανάλια εισαγωγής	4 (οποιοσδήποτε συνδυασμός εισαγωγών ProLink και ProBus)
Περιοριστές εύρους ζώνης	20 MHZ, 200 MHZ, 1 Ghz, 4 Ghz, 6 Ghz, 8 Ghz, 13 Ghz, 16 Ghz
Σύνθετη αντίσταση εισαγωγής	Εισαγωγές ProLink: 50 Ω+/2% για ≤100 mV/div, 50 Ω+/3% για τις εισαγωγές >100 mV/div ProBus: 50 Ω+/2% ή 1 MΩ\|\|16pF, 10 MΩ \|\| 11 pF με τον παρεχόμενο έλεγχο
Σύζευξη εισαγωγής	Εισαγωγές ProLink - 50 Ω: Συνεχές ρεύμα, GND ProBus εισαγωγές - 1 MΩ: ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ, ΣΥΝΕΧΈΣ ΡΕΎΜΑ, GND 50 Ω: ΣΥΝΕΧΈΣ ΡΕΎΜΑ, GND
Μέγιστη τάση εισαγωγής	50 Ω (ProLink): ±2 Vmax@≤100mV/div, 5.5Vrms@>100mV/div 50 Ω (ProBus): ±5 Vmax, 3,5 Vrms 1 MΩ (ProBus): Μέγιστο 250 Β (μέγιστο εναλλασσόμενο ρεύμα: < 10="" kHz="">
Απομόνωση κανάλι-καναλιών	Συνεχές ρεύμα σε 10 Ghz: 50 DB (>315:1) 10 έως 15 Ghz: 46 DB (>200:1) 15 έως 20 Ghz: 40 DB (>100:1) (για οποια δήποτε δύο κανάλια εισαγωγής ProLink, ίδιες ή διαφορετικές τοποθετήσεις v/div, χαρακτηριστικές)
Κάθετο ψήφισμα	8 μπιτ μέχρι 11 μπιτ με το ενισχυμένο ψήφισμα (ERES)
Ευαισθησία	50 Ω (ProLink): 2 MV-1 V/div, πλήρως μεταβλητά (2-9.9 mV/div μέσω του ζουμ) 50 Ω (ProBus): 2 MV-1 V/div, πλήρως μεταβλητά 1 MΩ (ProBus): 2 MV-10 V/div, πλήρως μεταβλητά
Ακρίβεια ΣΥΝΕΧΟΥΣ κάθετη κέρδους (τμήμα κέρδους της ΣΥΝΕΧΟΥΣ ακρίβειας)	±1% F.S. (χαρακτηριστικό), όφσετ σε 0V ±1.5% F.S. (όριο δοκιμής), όφσετ σε 0V
Κάθετο πάτωμα θορύβου (50 mV/div)	2.20 mVrms (χαρακτηριστικά)
Σειρά όφσετ	50 Ω (ProLink): ±500 MV @ 2-100 mV/div ±4 Β @ >100 mV/div -1 V/div 50 Ω (ProBus): ±750 MV @ 2-100 mV/div ±4 Β @ >100 mV/div -1 V/div 1 MΩ: ±1V @ 2-140 mV/div ±10V @ 142mV-1.40V/div ±100V @ 1.42V-10V/div
Η ΣΥΝΕΧΗΣ κατακόρυφος αντιστάθμισε την ακρίβεια	± (1,5% του όφσετ που θέτει + 1,5% F.S. + 1 MV) (όριο δοκιμής)

Οριζόντιο σύστημα
Timebases	Εσωτερικό timebase κοινό για 4 εισαγμένα κανάλια
Σειρά χρόνου/τμήματος	20 ps/div-128 s/div (πραγματικά - χρονικός τρόπος: 20 ps/div - 64 s/div RIS τρόπος: 20 ps/div - 10 ns/div, χρήστης επιλέξιμος σε ≤10ns/div Τρόπος ρόλων: 100 ms/div μέχρι 128 s/div, χρήστης επιλέξιμος σε ≥100 ms/div και ≤5 MS/s), ανάλογα με το μήκος μνήμης
Ακρίβεια ρολογιών	< 1="" ppm="">
Ρολόι Jitter δειγμάτων	μέχρι επίκτητη τη 10µs χρονική σειρά: 100fsrms (εσωτερική Timebase αναφορά) μέχρι 6.4ms απόκτησε τη χρονική σειρά: 150fsrms (εσωτερική Timebase αναφορά)
Του δέλτα ακρίβεια χρονικής μέτρησης	√2*√ ((θόρυβος/SlewRate) ^2+ (ρολόι Jitter δειγμάτων) ^2) (RMS) + (ρολόι που) (δευτερόλεπτα)
Πάτωμα μέτρησης Jitter	√ ((θόρυβος/SlewRate) ^2+ (ρολόι Jitter δειγμάτων) ^2) secondsrms (TIE)
Jitter μεταξύ των καναλιών	<250fsrms> (TIE, χαρακτηριστικός, που μετριέται στο μέγιστο εύρος ζώνης)
Ώθηση και Interpolator Jitter	<0>
Σειρά Deskew κανάλι-καναλιών	±9 Χ χρόνος/div. μέγιστο ρύθμισης ή 25 NS (οποιοσδήποτε είναι μεγαλύτερος), κάθε κανάλι
Εξωτερική Timebase αναφορά (εισαγωγή)	10 MHZ 50 σύνθετη αντίσταση Ω, που εφαρμόζεται στην οπίσθια εισαγωγή
Εξωτερική Timebase αναφορά (παραγωγή)	10 MHZ 50 Ω σύνθετη αντίσταση, παραγωγή στο οπίσθιο τμήμα

Σύστημα αποκτήσεων
Single-Shot δείγμα Rate/Ch	40 GS/s σε 4 CH (80 GS/s σε 2 CH χρησιμοποιώντας την προαιρετική συσκευή παρεμβολής λευκών σελίδων WM8Zi-2X80GS εξωτερική)
Τυχαία δειγματοληψία (RIS)	200 GS/s για τα επαναλαμβανόμενα σήματα (20 ps/div σε 10 ns/div)
Μέγιστο ποσοστό ώθησης	1.000.000 κυματοειδή/δεύτερος (στη σειρά τρόπος, μέχρι 4 κανάλια)
Χρόνος Intersegment	1 µs
Τυποποιημένη μνήμη (4 CH CH/2/1Ch) (αριθμός τμημάτων)	20 Μ Μ/20/20M (η μνήμη και το ποσοστό δειγμάτων μπορούν να διπλασιαστούν στον τρόπο 1 ή 2 CH με τη χρήση της εξωτερικής συσκευής παρεμβολής λευκών σελίδων WM8Zi-2X80GS) (2000)
Επιλογές μνήμης (4 CH CH/2/1Ch) (αριθμός τμημάτων)	S-32 επιλογή: επιλογή 7.500) μ-64 32M/32M/32M (: επιλογή 15.000) λ-128 64M/64M/64M (: επιλογή 15.000) vl-256 128M/128M/128M (: 256M/256M/256M σημείωση (15.000): Σε όλο τις επιλογές μνήμης, τις εξωτερικές άδειες συσκευών παρεμβολής λευκών σελίδων WM8Zi-2X80GS 80 GS/s σε 1 ή 2ch με δύο φορές τη μνήμη)

Επεξεργασία αποκτήσεων
Υπολογισμός μέσου όρου	Αθροισμένος υπολογισμός μέσου όρου σε 1 εκατομμύριο σκουπίσματα συνεχής υπολογισμός μέσου όρου σε 1 εκατομμύριο σκουπίσματα
Ενισχυμένο ψήφισμα (ERES)	Από 8,5 έως 11 μπιτ κάθετου ψηφίσματος
Φάκελος (Extrema)	Φάκελος, πάτωμα, ή στέγη μέχρι και 1 εκατομμύριο σκουπίσματα
Παρεμβολή	Γραμμικός ή αμαρτία x/x

Να προκαλέσει το σύστημα
Τρόποι	Κανονικός, αυτόματος, ενιαίος, και στάση
Πηγές	Οποιαδήποτε κανάλι εισαγωγής, Aux, Aux/10, γραμμή, ή γρήγορη άκρη. Κλίση και επίπεδο μοναδικές σε κάθε πηγή (εκτός από την ώθηση γραμμών)
Τρόπος συζεύξεων	Συνεχές ρεύμα, εναλλασσόμενο ρεύμα, HFRej, LFRej
Καθυστέρηση προ-ώθησης	0-100% του μεγέθους μνήμης (διευθετήσιμου στις αυξήσεις 1% 100 NS)
Καθυστέρηση μετα-ώθησης	0-10,000 τμήματα σε πραγματικό - χρονικός τρόπος, που περιορίζεται στις πιό αργές τοποθετήσεις χρόνου/div ή στον τρόπο ρόλων
Λαβή-από από το χρόνο ή τα γεγονότα	Από 2 NS μέχρι τη δεκαετία του '20 ή από 1 έως 99.999.999 γεγονότα
Εσωτερική σειρά ώθησης	±4.1 div από το κέντρο
Ευαισθησία ώθησης με τις εισαγωγές ProBus ώθησης ακρών	2 div @ < 3=""> 1,5 div @ < 1=""> 1,0 div @ < 200="" MHz=""> (για τη ΣΥΝΕΧΉ σύζευξη, ≥ 10 mV/div, 50 Ω)
Ευαισθησία ώθησης με τις εισαγωγές ProLink ώθησης ακρών	3 div @ < 15="" GHz=""> 1,5 div @ < 3="" GHz=""> 1,0 div @ < 200="" MHz=""> (για το συνεχές ρεύμα, το εναλλασσόμενο ρεύμα, σύζευξη LFRej, ≥ 10 mV/div, 50 Ω)
Εξωτερική ευαισθησία ώθησης, (ώθηση ακρών)	2 div @ < 1="" GHz=""> 1,5 div @ < 500="" MHz=""> 1,0 div @ < 200="" MHz=""> (για τη ΣΥΝΕΧΉ σύζευξη)
Μέγιστη συχνότητα ώθησης, ώθηση του cSmart	2,0 Ghz @ ≥ 10 mV/div (ελάχιστο triggerable πλάτος 200 CP)
Εξωτερική σειρά εισαγωγής ώθησης	Aux (±0.4 Β) Aux/10 (±4 Β)

Βασικές ωθήσεις
Άκρη	Προκαλεί όταν το σήμα ικανοποιεί την κλίση (θετικός, αρνητικός, ή καθεμία) και τον όρο επιπέδων.
Παράθυρο	Προκαλεί όταν το σήμα βγαίνει ένα παράθυρο που καθορίζεται από τα διευθετήσιμα κατώτατα όρια
TV-σύνθετο βίντεο	Ωθήσεις NTSC ή PAL με την επιλέξιμους γραμμή και τον τομέα HDTV (720p, 1080i, 1080p) με το επιλέξιμο ποσοστό πλαισίων (50 ή 60 Hz) και τη γραμμή ή ΣΥΝΗΘΕΙΑ με τους επιλέξιμους τομείς (1-8), τις γραμμές (μέχρι το 2000), τα ποσοστά πλαισίων (25, 30, 50, ή 60 Hz), να συμπλέξει (1:1, 2:1, 4:1, 8:1), ή την κλίση σφυγμού Synch (θετικός ή αρνητικός).

Ωθήσεις του cSmart
Κράτος ή άκρη κατάλληλο	Ωθήσεις σε οποιαδήποτε πηγή εισαγωγής μόνο εάν ένα καθορισμένη κράτος ή μια άκρη εμφανίστηκε σε μια άλλη πηγή εισαγωγής. Το Holdoff μεταξύ των πηγών είναι επιλέξιμο από το χρόνο ή τα γεγονότα.
Κατάλληλος πρώτα	Στη σειρά τρόπος αποκτήσεων, ωθήσεις repeatably στο γεγονός Β μόνο εάν ένα καθορισμένη σχέδιο, ένα κράτος, ή μια άκρη (γεγονός Α) ικανοποιούν στο πρώτο τμήμα της απόκτησης. Το Holdoff μεταξύ των πηγών είναι επιλέξιμο από το χρόνο ή τα γεγονότα.
Εγκατάλειψη	Προκαλεί εάν πτώσεις σημάτων έξω για περισσότερο από τον επιλεγμένο χρόνο μεταξύ 1 NS και δεκαετίας του '20.
Σχέδιο	Συνδυασμός λογικής (ΚΑΙ, NAND, Η, ΟΥΤΕ) 5 εισαγωγών (4 κανάλια και εξωτερική ώθηση που εισάγονται). Κάθε πηγή μπορεί να είναι υψηλή, χαμηλή, ή δεν φροντίζει. Ο υψηλός και το χαμηλό επίπεδο μπορεί να επιλεχτεί ανεξάρτητα. Ωθήσεις στην έναρξη ή το τέλος του σχεδίου.

Ωθήσεις του cSmart με την τεχνολογία αποκλεισμού
Δυσλειτουργία	Ωθήσεις στις θετικές ή αρνητικές δυσλειτουργίες με επιλέξιμο τόσο χαμηλό πλατών όσο 200ps στη δεκαετία του '20, ή στα διαλείποντα ελαττώματα.
Πλάτος (σήμα ή σχέδιο)	Ωθήσεις θετικός, αρνητικός, ή και τα δύο πλάτη με επιλέξιμο τόσο χαμηλό πλατών όσο 200ps στη δεκαετία του '20, ή στα διαλείποντα ελαττώματα.
Διάστημα (σήμα ή σχέδιο)	Ωθήσεις στα διαστήματα επιλέξιμα μεταξύ 1 NS και δεκαετίας του '20.
Διάλειμμα (κράτος/άκρη κατάλληλα)	Ωθήσεις σε οποιαδήποτε πηγή εάν ένα δεδομένο κράτος (ή άκρη μετάβασης) έχει εμφανιστεί σε μια άλλη πηγή. Η καθυστέρηση μεταξύ των πηγών είναι 1 NS στη δεκαετία του '20, ή 1 έως 99.999.999 γεγονότα.
Runt	Ώθηση στα θετικά ή αρνητικά runts που καθορίζονται από δύο όρια τάσης και δύο προθεσμίες. Επιλέξτε μεταξύ 1 NS και 20 NS.
Γυρίστε το ποσοστό	Ώθηση στα ποσοστά ακρών. Επιλέξτε τα όρια για το dV, τη DT, και την κλίση. Επιλέξτε τα όρια ακρών μεταξύ 1 NS και 20 NS.
Να προκαλέσει αποκλεισμού	Ώθηση στα διαλείποντα ελαττώματα με τη διευκρίνιση της αναμενόμενης συμπεριφοράς και να προκαλέσει όταν δεν ικανοποιείται εκείνος ο όρος

Καταρράκτης (ακολουθία) που προκαλεί
Ικανότητα	Ο βραχίονας στο γεγονός «Α», προκαλεί έπειτα στο γεγονός «Β». Ή ο βραχίονας στο γεγονός «Α», είναι κατάλληλος έπειτα στο γεγονός «Β», και προκαλεί στο γεγονός «Γ».
Τύποι	Πέστε απότομα ένα τότε Β: Άκρη, παράθυρο, πλάτος, δυσλειτουργία, διάστημα, εγκατάλειψη, ή μέτρηση σχεδίων (λογική). Η μέτρηση μπορεί να είναι στη σκηνή Β μόνο. Πέστε απότομα ένα τότε Β έπειτα Γ (μέτρηση): Άκρη, παράθυρο, σχέδιο (λογική), πλάτος, δυσλειτουργία, διάστημα, εγκατάλειψη, ή μέτρηση. Η μέτρηση μπορεί να είναι στη σκηνή Γ μόνο. Πέστε απότομα ένα τότε Β έπειτα Γ: Άκρη, παράθυρο, σχέδιο (λογική)
Holdoff	Το Holdoff μεταξύ του Α και του Β ή του Β και του Γ είναι επιλέξιμο από το χρόνο (1ns στη δεκαετία του '20) ή τον αριθμό γεγονότων. Η επιλογή ώθησης μέτρησης ως τελευταίο στάδιο σε έναν καταρράκτη αποκλείει ένα holdoff που θέτει μεταξύ του προγενέστερου σταδίου και του τελευταίου σταδίου.

Τμηματικό να προκαλέσει πρωτοκόλλου υψηλής ταχύτητας
Ποσοστά στοιχείων	Επιλογή WM8Zi-6GBIT-80B-8B10B-TD: 600 Mb/s σε 6,5 Gb/s, διοχετεύουν τη 4 εισαγμένη μόνο επιλογή WM8Zi-14GBIT-80B-8B10B-TD: 600 Mb/s σε 14,1 Gb/s, διοχετεύουν 4 που εισάγονται μόνο
Μήκος σχεδίων	80 μπιτ NRZ, οκτώ σύμβολα 8b/10b
Αποτελέσματα ρολογιών και στοιχείων	Κανένα αποτέλεσμα αποκατάστασης ρολογιών και στοιχείων παρεχόμενο

Αργόστροφο τμηματικό να προκαλέσει πρωτοκόλλου (προαιρετικό)
Προαιρετικά διαθέσιμος	I2C, SPI (SPI, SSPI, SIOP), uart-RS232, ΜΠΟΡΕΊ, LIN, FlexRay, I2S (ακουστικό), mil-1553

Ώθηση μέτρησης
Ικανότητα ώθησης μέτρησης	Επιλέξτε από έναν μεγάλο αριθμό ώθησης παραμέτρων μέτρησης σε μια αξία μέτρησης με τα κατάλληλα όρια. Μπορέστε να χρησιμοποιηθείτε ως μόνο ώθηση ή τελευταίο γεγονός σε μια ώθηση καταρρακτών.

Επίδειξη κυματοειδούς χρώματος
Τύπος	Χρώμα 15,3» TFT-ενεργός μήτρα LCD επίπεδων οθονών με την οθόνη αφής υψηλής ανάλυσης
Ψήφισμα	WXGA 1280 X 768 εικονοκύτταρα.
Αριθμός ιχνών	Επιδείξτε ένα μέγιστο 16 ιχνών (μέχρι 40 με μερικές επιλογές λογισμικού). Ταυτόχρονα επιδείξτε το κανάλι, το ζουμ, τη μνήμη και math τα ίχνη.
Μορφές πλέγματος	Αυτόματος, ενιαίος, διπλός, τετράγωνο, οκταδικός, X-$L*Y, single+X-Υ, dual+X-Υ
Αντιπροσώπευση κυματοειδούς	Σημεία δειγμάτων που ενώνονται, ή σημεία δειγμάτων μόνο

Εσωτερική μνήμη κυματοειδούς
Εσωτερική μνήμη κυματοειδούς	12 ενεργά ίχνη μνήμης κυματοειδούς (M1-M12) αποθηκεύουν δεκαεξάμπιτο/δείχνουν τα πλήρη κυματοειδή μήκους. Τα κυματοειδή μπορούν να αποθηκευτούν σε οποιοδήποτε αριθμό αρχείων που περιορίζεται μόνο από την ικανότητα μέσων απομνημόνευσης στοιχείων.

Ενσωματωμένη δεύτερη επίδειξη
Τύπος	Ολοκλήρωση οθόνης αφής υποστηρίξεων της χρήστης-παρεχόμενης δεύτερης επίδειξης με την ικανότητα διάσπαση-πλέγματος. (Σημείωση: ο οδηγός οθόνης αφής για τη δεύτερη επίδειξη δεν μπορεί να είναι οδηγός Fujitsu)
Ψήφισμα	Καθορισμένος από την επίδειξη που επιλέγεται από το χρήστη

Γρήγορος τρόπος εξέτασης WaveStream™ LeCroy
Ένταση	256 επίπεδα έντασης, 1-100% διευθετήσιμο μέσω του μετώπου - έλεγχος επιτροπής
Τύποι	Επιλέξτε αναλογικό ή χρώμα-βαθμολογημένος
Αριθμός καναλιών	μέχρι 4 ταυτόχρονα
Ανώτατο ποσοστό δειγματοληψίας	40 GS/s (80 GS/s με την προαιρετική συσκευή παρεμβολής λευκών σελίδων WM8Zi-2X80GS εξωτερική)
Γήρανση εμμονής	Επιλέξτε από την κα 500 στο άπειρο
Κυματοειδή/δεύτερος (συνεχής)	μέχρι 2500 κυματοειδή/δεύτερος
Λειτουργία	Μέτωπο - τραβέρσα επιτροπής μεταξύ WaveStream ΕΠΑΝΩ (ανάλογο), ΕΠΑΝΩ (χρώμα) και ΜΑΚΡΙΑ

Αναλογική επίδειξη εμμονής
Αναλογική και χρώμα-βαθμολογημένη εμμονή	Μεταβλητά επίπεδα κορεσμού αποθηκεύει τα στοιχεία εμμονής κάθε ίχνους στη μνήμη
Τύποι εμμονής	Επιλέξτε το ανάλογο, χρώμα, ή τρισδιάστατος
Επιλογή ιχνών	Ενεργοποιήστε την εμμονή σε όλοι ή οποιοδήποτε συνδυασμό ιχνών
Γήρανση εμμονής	Επιλέξτε από την κα 500 στο άπειρο
Τρόποι επίδειξης σκουπισμάτων	Όλοι συσσώρευσαν, ή όλοι συσσώρευσαν το τελευταίο ίχνος που τονίστηκε με

Digitizer υψηλής ταχύτητας παραγωγή (επιλογή)
Τύπος	LeCroy LSIB
Ρυθμός μεταφοράς	μέχρι 325 MB/s (χαρακτηριστικά)
Πρωτόκολλο παραγωγής	PCI Express, GEN 1 (4 πάροδοι που χρησιμοποιούνται για τη μεταφορά δεδομένων)
Πρωτόκολλο ελέγχου	TCP/IP
Σύνολο εντολής	Μέσω της αυτοματοποίησης παραθύρων, ή μέσω του μακρινού συνόλου εντολής LeCroy

Processor/CPU
Τύπος	Τετράγωνο CoreTM i7-2600 Intel®, 2,6 Ghz (μέχρι 3,8 Ghz στο στροβιλο τρόπο) (ή καλύτερα)
Μνήμη επεξεργαστών	8 πρότυπα ΜΒ για επιλογές 16 μνήμης STD s-32 και μ-64 μνήμης (20 Mpt), πρότυπα ΜΒ για λ-128 και vl-256 επιλογές μνήμης μέχρι 32 ΜΒ προαιρετικά
Λειτουργικό σύστημα	Microsoft Windows® 7 επαγγελματική έκδοση (εξηντατετράμπιτη)
Πραγματικός - χρονικό ρολόι	Ημερομηνία και χρόνος που επιδεικνύονται με το κυματοειδές στα εκτύπωση αρχεία. Υποστήριξη SNTP για να συγχρονίσει στα εσωτερικά ρολόγια ακρίβειας.

Ίχνη επέκτασης ζουμ
Ίχνη επέκτασης ζουμ	Επίδειξη μέχρι 12 12 Math/ζουμ ίχνη ζουμ και

Αποθήκευση οργάνωσης
Μέτωπο - θέση επιτροπής και οργάνων	Κατάστημα στον εσωτερικό σκληρό δίσκο, πέρα από το δίκτυο, ή σε μια USB-συνδεμένη περιφερειακή συσκευή.

Διεπαφή
Τηλεχειρισμός	Μέσω της αυτοματοποίησης παραθύρων, ή μέσω του μακρινού συνόλου εντολής LeCroy
Πρότυπα επικοινωνίας δικτύων	Vxi-11 ή VICP, κατηγορία Γ LXI (v1.2) υποχωρητική
Λιμένας GPIB	IEEE υποστηρίξεων - 488,2
Λιμένας LSIB (προαιρετικός)	Πρωτόκολλο PCIe Gen1 x4 υποστηρίξεων με παρεχόμενο το LeCroy API
Λιμένας Ethernet	Διεπαφή υποστηρίξεων 10/100/1000BaseT Ethernet (λιμένας RJ45)
Λιμένες USB	ελάχιστοι 6 συνολικοί (συμπεριλαμβανομένου του μετώπου 3 - επιτροπή) λιμένες USB 2,0 υποστηρίζουν τις συμβατές συσκευές παραθύρων
Εξωτερικός λιμένας οργάνων ελέγχου	δ-τύπος WXGA 15 καρφιτσών συμβατός για να υποστηρίξει το πελάτης-παρεχόμενο εξωτερικό όργανο ελέγχου. Περιλαμβάνει την υποστήριξη για την εκτεταμένη λειτουργία υπολογιστών γραφείου με το δεύτερο όργανο ελέγχου.
Περιφερειακό λεωφορείο	Πρότυπα LeCroy LBUS

Βοηθητική εισαγωγή
Τύποι σημάτων	Για την εξωτερική εισαγωγή ώθησης
Σύζευξη	50 Ω: Συνεχές ρεύμα 1 MΩ: ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ, ΣΥΝΕΧΈΣ ΡΕΎΜΑ, GND
Μέγιστη τάση εισαγωγής	50 Ω: 5 Vrms 1 MΩ: 250 Β (μέγιστο εναλλασσόμενο ρεύμα < 10="" kHz="">

Βοηθητική παραγωγή
Τύποι σημάτων	Επιλέξτε από το διακριβωτή, σήματα ελέγχου ή μακριά
Σήμα παραγωγής	Τετραγωνικό κύμα 500 Hz-5 MHZ ή ΣΥΝΕΧΈΣ επίπεδο 0,0 έως 500 MV σε 50 Ω (0-1 Β σε 1 MΩ)
Σήματα ελέγχου	Η ώθηση που επιτρέπεται, ώθηση έξω, πέρασμα/αποτυγχάνει τη θέση, μακριά
Τύπος συνδετήρων	BNC, που βρίσκεται στο μέτωπο

Αυτόματη οργάνωση
Αυτόματη οργάνωση	Αυτόματα θέτει timebase, την ώθηση, και την ευαισθησία για να επιδείξει ένα ευρύ φάσμα των επαναλαμβανόμενων σημάτων
Βρείτε την κάθετη κλίμακα	Αυτόματα θέτει την κάθετα ευαισθησία και το όφσετ για το επιλεγμένο κανάλι για να επιδείξει ένα κυματοειδές με τη μέγιστη δυναμική περιοχή

Γενικό
Αυτόματη βαθμολόγηση	Εξασφαλίζει διευκρινισμένο συνεχές ρεύμα και η ακρίβεια συγχρονισμού διατηρείται για το ελάχιστο 1 έτους.

Έλεγχοι
Έλεγχοι	Qty. (4) παθητικοί έλεγχοι ÷10
Σύστημα ελέγχων	Probus και ProLink. Αυτόματα ανιχνεύει και υποστηρίζει ποικίλους συμβατούς ελέγχους
Παράγοντες κλίμακας	Αυτόματα ή με το χέρι επιλεγμένος ανάλογα με τον έλεγχο χρησιμοποιούμενο
Παραγωγή βαθμολόγησης	Θερμ. παραγωγής: 1kHz τετραγωνικό κύμα, 1Vp-π (χαρακτηριστικό), παραγωγή για να εξετάσει το γάντζο. Γρήγορη παραγωγή ακρών: 5MHz τετραγωνικό κύμα, 350mVp-π (χαρακτηριστικό), χρόνος ανόδου 50ps, παραγωγή στο συνδετήρα SMA, εναλλασσόμενο ρεύμα που συνδέεται.

Απαιτήσεις δύναμης
Τάση	100-240 VAC ±10% σε 45-66 Hz 100-120 VAC ±10% σε 380-420 Hz Αυτόματη επιλογή τάσης εναλλασσόμενου ρεύματος, κατηγορία ΙΙ εγκατάστασης
Μέγιστη κατανάλωση ισχύος	VA 975 W/975

Περιβαλλοντικός και ασφάλεια
Θερμοκρασία (λειτουργία)	+5 °C σε +40 °C συμπεριλαμβανομένης της κίνησης CD-rw/dvd-ROM
Θερμοκρασία (μη-λειτουργία)	-20 °C σε +60 °C
Υγρασία (λειτουργία)	5% στη σχετική υγρασία 80% (non-condensing) μέχρι ανώτερο όριο +31 °C. derates στη σχετική υγρασία 50% (non-condensing) σε +40 °C.
Υγρασία (μη-λειτουργία)	5% στη σχετική υγρασία 95% (non-condensing) όπως εξετάζεται ανά mil-prf-28800F
Ύψος (λειτουργία)	Μέχρι 10.000 πόδ. (3048 μ) σε ή κάτω από +25 °C
Ύψος (μη-λειτουργία)	Μέχρι 40.000 πόδ. (12.192 μ)
Τυχαία δόνηση (λειτουργία)	0,5 grms 5 Hz σε 500 Hz, 15 λεπτά σε κάθε ένας από τρεις ορθογώνιους άξονες
Τυχαία δόνηση (μη-λειτουργία)	2.4 grms 5 Hz σε 500 Hz, 15 λεπτά σε κάθε ένας από τρεις ορθογώνιους άξονες
Λειτουργικός κλονισμός	μέγιστο, μισό ημίτονο 20 γ, 11 σφυγμός κας, 3 κλονισμοί (θετικοί και αρνητικοί) σε κάθε ένας από τρεις ορθογώνιους άξονες, σύνολο 18 κλονισμών

Φυσικές διαστάσεις
Διαστάσεις (HWD)	14 " Χ Χ 18,4 " W Χ 16 " Δ (355 X 467 X 406 χιλ.)
Βάρος	51,5 λίβρες. (23,4 κλ)
Βάρος ναυτιλίας	70,0 λίβρες. (31,8 κλ)

FAQ:

1.Can στέλνετε τη διαταγή στον Καναδά ή την Αυστραλία;

Ναι. Στέλνουμε τις διαταγές παγκοσμίως.

2. Ποια μέθοδο παράδοσης χρησιμοποιείτε; και χρόνος παράδοσης;

Μπορούμε να στείλουμε από το EMS, DHL, Fedex, UPS, TNT με την καταδίωξη του αριθμού. Ο συνηθισμένος χρόνος παράδοσης είναι 4-7 εργάσιμες ημέρες.

3. Ποιος είναι ο όρος πληρωμής σας;

Πληρωμή 100% T/T πριν από την αποστολή.

4. Πώς μπορώ να υποβάλω οποιαδήποτε άλληδήποτε ερώτηση;

Μπορείτε να μας έρθετε σε επαφή με on-line ή να μας αφήσετε τα μηνύματα κατωτέρω.

Ψηφιακός παλμογράφος πρακτικό WaveMaster SDA820Zi-α LeCroy 20GHz 0

Ετικέτες:

λεπτομέρειες για τα προϊόντα

Σπίτι προϊόντα

Αναλογικός-ψηφιακός παλμογράφος

Ψηφιακός παλμογράφος πρακτικό WaveMaster SDA820Zi-α LeCroy 20GHz

Όλες οι κατηγορίες

Ψηφιακός παλμογράφος πρακτικό WaveMaster SDA820Zi-α LeCroy 20GHz

Ονομασία μάρκας:	LeCroy
Αριθμός μοντέλου:	SDA820Zi-α
Τροποποιημένο:	1 σύνολο
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

ΗΠΑ

Μάρκα:

LeCroy

Αριθμό μοντέλου:

SDA820Zi-α

Όνομα προϊόντων:

Παλμογράφος

Συχνότητα:

20 Ghz

κανάλια:

4 CH

Ποσοστό δειγμάτων:

80 GS/s

Όρος:

Μεταχειρισμένος

Λειτουργίες:

Δοκιμασμένος, στις πλήρεις συνθήκες εργασίας

Ποσότητα παραγγελίας min:

1 σύνολο

Τιμή:

Διαπραγματεύσιμα

Όροι πληρωμής:

T/T

Δυνατότητα προσφοράς:

στο απόθεμα

Επισημαίνω:

Αναλογικός-ψηφιακός παλμογράφος LeCroy

SDA820Zi-αναλογικός-ψηφιακός παλμογράφος

Πρακτικός ψηφιακός παλμογράφος LeCroy

Περιγραφή του προϊόντος

Tektronix LeCroy WaveMaster SDA820Zi-α 20 Ghz 4 CH

Περιγραφή Tektronix SDA820Zi-α

Κύρια χαρακτηριστικά

Μέχρι εύρος ζώνης 30 Ghz και ποσοστό δειγμάτων 80 GS/s
Το πιό προηγμένο ενδιάμεσο με τον χρήστη παλμογράφων
Το μόνο αληθινό υλικό 14,1 της βιομηχανίας τμηματική ώθηση Gb/s
Χαμηλό πάτωμα μέτρησης Jitter και εξαιρετική timebase σταθερότητα
Το περιεκτικό σύνολο τμηματικής ανάλυσης στοιχείων, διορθώνει, εργαλείων επικύρωσης και συμμόρφωσης
Ενσωματωμένος τις εισαγωγές 50 Ω και 1 MΩ για την αληθινή σύνδεση και την εξετάζοντας ευελιξία
Τα ενσωματωμένες πρότυπα και οι μετρήσεις και math οι λειτουργίες συνήθειας για η ικανότητα ανάλυσης
Πολλών δρόμων τμηματικό μάτι στοιχείων, jitter και ανάλυση λογομαχίας
De-ενσωμάτωση, άμιλλα, και εξίσωση πραγματικού χρόνου

Εξαιρετική απόδοση

Επαναστατική δυνατότητα χρησιμοποίησης

Γίνοντας για να λύσει

Διορθώστε και που γίνεται επικύρωση εύκολη

Διαμορφώσεις που βελτιστοποιούνται για την τμηματική ανάλυση στοιχείων

Σύνολο εργαλείων SDAIII

Αποκωδικοποιήστε από το κομμάτι-επίπεδο στο στρώμα πρωτοκόλλου

Αυτοματοποιημένη δοκιμή συμμόρφωσης

PCI Express (1,0, 2,0, 3,0)
USB1, USB2, USB 3,0
DDR2, LPDDR2, DDR3, LPDDR3, DDR4
SAS2, SAS3, SATA
MIPI Δ-PHY, MIPI Μ-PHY
10/100/100 ΒΆΣΗ-Τ, 10GBASE-Τ, 10GBASE-KR, SFI
HDMI 1,4, DisplayPort 1,2
MOST50, MOST150, broadR-προσιτότητα

Κάθετο σύστημα
Αναλογικό εύρος ζώνης (Max)	20 Ghz
Αναλογικό εύρος ζώνης @ 50 Ω (- 3 DB) (ProLink που εισάγεται)	20 Ghz (≥10 mV/div)
Αναλογικό εύρος ζώνης @ 50 Ω (- 3 DB) (ProBus που εισάγεται)	3,5 Ghz (≥10 mV/div)
Αναλογικό εύρος ζώνης @ 1 MΩ (- 3 DB) (ProBus που εισάγεται)	500 MHZ (χαρακτηριστικά, ≥2 mV/div)
Χρόνος ανόδου (10-90%, 50 Ω)	22 CP (όριο δοκιμής, τρόπος λειότητας)
Χρόνος ανόδου (20-80%, 50 Ω)	16.5 CP (τρόπος λειότητας)
Κανάλια εισαγωγής	4 (οποιοσδήποτε συνδυασμός εισαγωγών ProLink και ProBus)
Περιοριστές εύρους ζώνης	20 MHZ, 200 MHZ, 1 Ghz, 4 Ghz, 6 Ghz, 8 Ghz, 13 Ghz, 16 Ghz
Σύνθετη αντίσταση εισαγωγής	Εισαγωγές ProLink: 50 Ω+/2% για ≤100 mV/div, 50 Ω+/3% για τις εισαγωγές >100 mV/div ProBus: 50 Ω+/2% ή 1 MΩ\|\|16pF, 10 MΩ \|\| 11 pF με τον παρεχόμενο έλεγχο
Σύζευξη εισαγωγής	Εισαγωγές ProLink - 50 Ω: Συνεχές ρεύμα, GND ProBus εισαγωγές - 1 MΩ: ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ, ΣΥΝΕΧΈΣ ΡΕΎΜΑ, GND 50 Ω: ΣΥΝΕΧΈΣ ΡΕΎΜΑ, GND
Μέγιστη τάση εισαγωγής	50 Ω (ProLink): ±2 Vmax@≤100mV/div, 5.5Vrms@>100mV/div 50 Ω (ProBus): ±5 Vmax, 3,5 Vrms 1 MΩ (ProBus): Μέγιστο 250 Β (μέγιστο εναλλασσόμενο ρεύμα: < 10="" kHz="">
Απομόνωση κανάλι-καναλιών	Συνεχές ρεύμα σε 10 Ghz: 50 DB (>315:1) 10 έως 15 Ghz: 46 DB (>200:1) 15 έως 20 Ghz: 40 DB (>100:1) (για οποια δήποτε δύο κανάλια εισαγωγής ProLink, ίδιες ή διαφορετικές τοποθετήσεις v/div, χαρακτηριστικές)
Κάθετο ψήφισμα	8 μπιτ μέχρι 11 μπιτ με το ενισχυμένο ψήφισμα (ERES)
Ευαισθησία	50 Ω (ProLink): 2 MV-1 V/div, πλήρως μεταβλητά (2-9.9 mV/div μέσω του ζουμ) 50 Ω (ProBus): 2 MV-1 V/div, πλήρως μεταβλητά 1 MΩ (ProBus): 2 MV-10 V/div, πλήρως μεταβλητά
Ακρίβεια ΣΥΝΕΧΟΥΣ κάθετη κέρδους (τμήμα κέρδους της ΣΥΝΕΧΟΥΣ ακρίβειας)	±1% F.S. (χαρακτηριστικό), όφσετ σε 0V ±1.5% F.S. (όριο δοκιμής), όφσετ σε 0V
Κάθετο πάτωμα θορύβου (50 mV/div)	2.20 mVrms (χαρακτηριστικά)
Σειρά όφσετ	50 Ω (ProLink): ±500 MV @ 2-100 mV/div ±4 Β @ >100 mV/div -1 V/div 50 Ω (ProBus): ±750 MV @ 2-100 mV/div ±4 Β @ >100 mV/div -1 V/div 1 MΩ: ±1V @ 2-140 mV/div ±10V @ 142mV-1.40V/div ±100V @ 1.42V-10V/div
Η ΣΥΝΕΧΗΣ κατακόρυφος αντιστάθμισε την ακρίβεια	± (1,5% του όφσετ που θέτει + 1,5% F.S. + 1 MV) (όριο δοκιμής)

Οριζόντιο σύστημα
Timebases	Εσωτερικό timebase κοινό για 4 εισαγμένα κανάλια
Σειρά χρόνου/τμήματος	20 ps/div-128 s/div (πραγματικά - χρονικός τρόπος: 20 ps/div - 64 s/div RIS τρόπος: 20 ps/div - 10 ns/div, χρήστης επιλέξιμος σε ≤10ns/div Τρόπος ρόλων: 100 ms/div μέχρι 128 s/div, χρήστης επιλέξιμος σε ≥100 ms/div και ≤5 MS/s), ανάλογα με το μήκος μνήμης
Ακρίβεια ρολογιών	< 1="" ppm="">
Ρολόι Jitter δειγμάτων	μέχρι επίκτητη τη 10µs χρονική σειρά: 100fsrms (εσωτερική Timebase αναφορά) μέχρι 6.4ms απόκτησε τη χρονική σειρά: 150fsrms (εσωτερική Timebase αναφορά)
Του δέλτα ακρίβεια χρονικής μέτρησης	√2*√ ((θόρυβος/SlewRate) ^2+ (ρολόι Jitter δειγμάτων) ^2) (RMS) + (ρολόι που) (δευτερόλεπτα)
Πάτωμα μέτρησης Jitter	√ ((θόρυβος/SlewRate) ^2+ (ρολόι Jitter δειγμάτων) ^2) secondsrms (TIE)
Jitter μεταξύ των καναλιών	<250fsrms> (TIE, χαρακτηριστικός, που μετριέται στο μέγιστο εύρος ζώνης)
Ώθηση και Interpolator Jitter	<0>
Σειρά Deskew κανάλι-καναλιών	±9 Χ χρόνος/div. μέγιστο ρύθμισης ή 25 NS (οποιοσδήποτε είναι μεγαλύτερος), κάθε κανάλι
Εξωτερική Timebase αναφορά (εισαγωγή)	10 MHZ 50 σύνθετη αντίσταση Ω, που εφαρμόζεται στην οπίσθια εισαγωγή
Εξωτερική Timebase αναφορά (παραγωγή)	10 MHZ 50 Ω σύνθετη αντίσταση, παραγωγή στο οπίσθιο τμήμα

Σύστημα αποκτήσεων
Single-Shot δείγμα Rate/Ch	40 GS/s σε 4 CH (80 GS/s σε 2 CH χρησιμοποιώντας την προαιρετική συσκευή παρεμβολής λευκών σελίδων WM8Zi-2X80GS εξωτερική)
Τυχαία δειγματοληψία (RIS)	200 GS/s για τα επαναλαμβανόμενα σήματα (20 ps/div σε 10 ns/div)
Μέγιστο ποσοστό ώθησης	1.000.000 κυματοειδή/δεύτερος (στη σειρά τρόπος, μέχρι 4 κανάλια)
Χρόνος Intersegment	1 µs
Τυποποιημένη μνήμη (4 CH CH/2/1Ch) (αριθμός τμημάτων)	20 Μ Μ/20/20M (η μνήμη και το ποσοστό δειγμάτων μπορούν να διπλασιαστούν στον τρόπο 1 ή 2 CH με τη χρήση της εξωτερικής συσκευής παρεμβολής λευκών σελίδων WM8Zi-2X80GS) (2000)
Επιλογές μνήμης (4 CH CH/2/1Ch) (αριθμός τμημάτων)	S-32 επιλογή: επιλογή 7.500) μ-64 32M/32M/32M (: επιλογή 15.000) λ-128 64M/64M/64M (: επιλογή 15.000) vl-256 128M/128M/128M (: 256M/256M/256M σημείωση (15.000): Σε όλο τις επιλογές μνήμης, τις εξωτερικές άδειες συσκευών παρεμβολής λευκών σελίδων WM8Zi-2X80GS 80 GS/s σε 1 ή 2ch με δύο φορές τη μνήμη)

Επεξεργασία αποκτήσεων
Υπολογισμός μέσου όρου	Αθροισμένος υπολογισμός μέσου όρου σε 1 εκατομμύριο σκουπίσματα συνεχής υπολογισμός μέσου όρου σε 1 εκατομμύριο σκουπίσματα
Ενισχυμένο ψήφισμα (ERES)	Από 8,5 έως 11 μπιτ κάθετου ψηφίσματος
Φάκελος (Extrema)	Φάκελος, πάτωμα, ή στέγη μέχρι και 1 εκατομμύριο σκουπίσματα
Παρεμβολή	Γραμμικός ή αμαρτία x/x

Να προκαλέσει το σύστημα
Τρόποι	Κανονικός, αυτόματος, ενιαίος, και στάση
Πηγές	Οποιαδήποτε κανάλι εισαγωγής, Aux, Aux/10, γραμμή, ή γρήγορη άκρη. Κλίση και επίπεδο μοναδικές σε κάθε πηγή (εκτός από την ώθηση γραμμών)
Τρόπος συζεύξεων	Συνεχές ρεύμα, εναλλασσόμενο ρεύμα, HFRej, LFRej
Καθυστέρηση προ-ώθησης	0-100% του μεγέθους μνήμης (διευθετήσιμου στις αυξήσεις 1% 100 NS)
Καθυστέρηση μετα-ώθησης	0-10,000 τμήματα σε πραγματικό - χρονικός τρόπος, που περιορίζεται στις πιό αργές τοποθετήσεις χρόνου/div ή στον τρόπο ρόλων
Λαβή-από από το χρόνο ή τα γεγονότα	Από 2 NS μέχρι τη δεκαετία του '20 ή από 1 έως 99.999.999 γεγονότα
Εσωτερική σειρά ώθησης	±4.1 div από το κέντρο
Ευαισθησία ώθησης με τις εισαγωγές ProBus ώθησης ακρών	2 div @ < 3=""> 1,5 div @ < 1=""> 1,0 div @ < 200="" MHz=""> (για τη ΣΥΝΕΧΉ σύζευξη, ≥ 10 mV/div, 50 Ω)
Ευαισθησία ώθησης με τις εισαγωγές ProLink ώθησης ακρών	3 div @ < 15="" GHz=""> 1,5 div @ < 3="" GHz=""> 1,0 div @ < 200="" MHz=""> (για το συνεχές ρεύμα, το εναλλασσόμενο ρεύμα, σύζευξη LFRej, ≥ 10 mV/div, 50 Ω)
Εξωτερική ευαισθησία ώθησης, (ώθηση ακρών)	2 div @ < 1="" GHz=""> 1,5 div @ < 500="" MHz=""> 1,0 div @ < 200="" MHz=""> (για τη ΣΥΝΕΧΉ σύζευξη)
Μέγιστη συχνότητα ώθησης, ώθηση του cSmart	2,0 Ghz @ ≥ 10 mV/div (ελάχιστο triggerable πλάτος 200 CP)
Εξωτερική σειρά εισαγωγής ώθησης	Aux (±0.4 Β) Aux/10 (±4 Β)

Βασικές ωθήσεις
Άκρη	Προκαλεί όταν το σήμα ικανοποιεί την κλίση (θετικός, αρνητικός, ή καθεμία) και τον όρο επιπέδων.
Παράθυρο	Προκαλεί όταν το σήμα βγαίνει ένα παράθυρο που καθορίζεται από τα διευθετήσιμα κατώτατα όρια
TV-σύνθετο βίντεο	Ωθήσεις NTSC ή PAL με την επιλέξιμους γραμμή και τον τομέα HDTV (720p, 1080i, 1080p) με το επιλέξιμο ποσοστό πλαισίων (50 ή 60 Hz) και τη γραμμή ή ΣΥΝΗΘΕΙΑ με τους επιλέξιμους τομείς (1-8), τις γραμμές (μέχρι το 2000), τα ποσοστά πλαισίων (25, 30, 50, ή 60 Hz), να συμπλέξει (1:1, 2:1, 4:1, 8:1), ή την κλίση σφυγμού Synch (θετικός ή αρνητικός).

Ωθήσεις του cSmart
Κράτος ή άκρη κατάλληλο	Ωθήσεις σε οποιαδήποτε πηγή εισαγωγής μόνο εάν ένα καθορισμένη κράτος ή μια άκρη εμφανίστηκε σε μια άλλη πηγή εισαγωγής. Το Holdoff μεταξύ των πηγών είναι επιλέξιμο από το χρόνο ή τα γεγονότα.
Κατάλληλος πρώτα	Στη σειρά τρόπος αποκτήσεων, ωθήσεις repeatably στο γεγονός Β μόνο εάν ένα καθορισμένη σχέδιο, ένα κράτος, ή μια άκρη (γεγονός Α) ικανοποιούν στο πρώτο τμήμα της απόκτησης. Το Holdoff μεταξύ των πηγών είναι επιλέξιμο από το χρόνο ή τα γεγονότα.
Εγκατάλειψη	Προκαλεί εάν πτώσεις σημάτων έξω για περισσότερο από τον επιλεγμένο χρόνο μεταξύ 1 NS και δεκαετίας του '20.
Σχέδιο	Συνδυασμός λογικής (ΚΑΙ, NAND, Η, ΟΥΤΕ) 5 εισαγωγών (4 κανάλια και εξωτερική ώθηση που εισάγονται). Κάθε πηγή μπορεί να είναι υψηλή, χαμηλή, ή δεν φροντίζει. Ο υψηλός και το χαμηλό επίπεδο μπορεί να επιλεχτεί ανεξάρτητα. Ωθήσεις στην έναρξη ή το τέλος του σχεδίου.

Ωθήσεις του cSmart με την τεχνολογία αποκλεισμού
Δυσλειτουργία	Ωθήσεις στις θετικές ή αρνητικές δυσλειτουργίες με επιλέξιμο τόσο χαμηλό πλατών όσο 200ps στη δεκαετία του '20, ή στα διαλείποντα ελαττώματα.
Πλάτος (σήμα ή σχέδιο)	Ωθήσεις θετικός, αρνητικός, ή και τα δύο πλάτη με επιλέξιμο τόσο χαμηλό πλατών όσο 200ps στη δεκαετία του '20, ή στα διαλείποντα ελαττώματα.
Διάστημα (σήμα ή σχέδιο)	Ωθήσεις στα διαστήματα επιλέξιμα μεταξύ 1 NS και δεκαετίας του '20.
Διάλειμμα (κράτος/άκρη κατάλληλα)	Ωθήσεις σε οποιαδήποτε πηγή εάν ένα δεδομένο κράτος (ή άκρη μετάβασης) έχει εμφανιστεί σε μια άλλη πηγή. Η καθυστέρηση μεταξύ των πηγών είναι 1 NS στη δεκαετία του '20, ή 1 έως 99.999.999 γεγονότα.
Runt	Ώθηση στα θετικά ή αρνητικά runts που καθορίζονται από δύο όρια τάσης και δύο προθεσμίες. Επιλέξτε μεταξύ 1 NS και 20 NS.
Γυρίστε το ποσοστό	Ώθηση στα ποσοστά ακρών. Επιλέξτε τα όρια για το dV, τη DT, και την κλίση. Επιλέξτε τα όρια ακρών μεταξύ 1 NS και 20 NS.
Να προκαλέσει αποκλεισμού	Ώθηση στα διαλείποντα ελαττώματα με τη διευκρίνιση της αναμενόμενης συμπεριφοράς και να προκαλέσει όταν δεν ικανοποιείται εκείνος ο όρος

Καταρράκτης (ακολουθία) που προκαλεί
Ικανότητα	Ο βραχίονας στο γεγονός «Α», προκαλεί έπειτα στο γεγονός «Β». Ή ο βραχίονας στο γεγονός «Α», είναι κατάλληλος έπειτα στο γεγονός «Β», και προκαλεί στο γεγονός «Γ».
Τύποι	Πέστε απότομα ένα τότε Β: Άκρη, παράθυρο, πλάτος, δυσλειτουργία, διάστημα, εγκατάλειψη, ή μέτρηση σχεδίων (λογική). Η μέτρηση μπορεί να είναι στη σκηνή Β μόνο. Πέστε απότομα ένα τότε Β έπειτα Γ (μέτρηση): Άκρη, παράθυρο, σχέδιο (λογική), πλάτος, δυσλειτουργία, διάστημα, εγκατάλειψη, ή μέτρηση. Η μέτρηση μπορεί να είναι στη σκηνή Γ μόνο. Πέστε απότομα ένα τότε Β έπειτα Γ: Άκρη, παράθυρο, σχέδιο (λογική)
Holdoff	Το Holdoff μεταξύ του Α και του Β ή του Β και του Γ είναι επιλέξιμο από το χρόνο (1ns στη δεκαετία του '20) ή τον αριθμό γεγονότων. Η επιλογή ώθησης μέτρησης ως τελευταίο στάδιο σε έναν καταρράκτη αποκλείει ένα holdoff που θέτει μεταξύ του προγενέστερου σταδίου και του τελευταίου σταδίου.

Τμηματικό να προκαλέσει πρωτοκόλλου υψηλής ταχύτητας
Ποσοστά στοιχείων	Επιλογή WM8Zi-6GBIT-80B-8B10B-TD: 600 Mb/s σε 6,5 Gb/s, διοχετεύουν τη 4 εισαγμένη μόνο επιλογή WM8Zi-14GBIT-80B-8B10B-TD: 600 Mb/s σε 14,1 Gb/s, διοχετεύουν 4 που εισάγονται μόνο
Μήκος σχεδίων	80 μπιτ NRZ, οκτώ σύμβολα 8b/10b
Αποτελέσματα ρολογιών και στοιχείων	Κανένα αποτέλεσμα αποκατάστασης ρολογιών και στοιχείων παρεχόμενο

Αργόστροφο τμηματικό να προκαλέσει πρωτοκόλλου (προαιρετικό)
Προαιρετικά διαθέσιμος	I2C, SPI (SPI, SSPI, SIOP), uart-RS232, ΜΠΟΡΕΊ, LIN, FlexRay, I2S (ακουστικό), mil-1553

Ώθηση μέτρησης
Ικανότητα ώθησης μέτρησης	Επιλέξτε από έναν μεγάλο αριθμό ώθησης παραμέτρων μέτρησης σε μια αξία μέτρησης με τα κατάλληλα όρια. Μπορέστε να χρησιμοποιηθείτε ως μόνο ώθηση ή τελευταίο γεγονός σε μια ώθηση καταρρακτών.

Επίδειξη κυματοειδούς χρώματος
Τύπος	Χρώμα 15,3» TFT-ενεργός μήτρα LCD επίπεδων οθονών με την οθόνη αφής υψηλής ανάλυσης
Ψήφισμα	WXGA 1280 X 768 εικονοκύτταρα.
Αριθμός ιχνών	Επιδείξτε ένα μέγιστο 16 ιχνών (μέχρι 40 με μερικές επιλογές λογισμικού). Ταυτόχρονα επιδείξτε το κανάλι, το ζουμ, τη μνήμη και math τα ίχνη.
Μορφές πλέγματος	Αυτόματος, ενιαίος, διπλός, τετράγωνο, οκταδικός, X-$L*Y, single+X-Υ, dual+X-Υ
Αντιπροσώπευση κυματοειδούς	Σημεία δειγμάτων που ενώνονται, ή σημεία δειγμάτων μόνο

Εσωτερική μνήμη κυματοειδούς
Εσωτερική μνήμη κυματοειδούς	12 ενεργά ίχνη μνήμης κυματοειδούς (M1-M12) αποθηκεύουν δεκαεξάμπιτο/δείχνουν τα πλήρη κυματοειδή μήκους. Τα κυματοειδή μπορούν να αποθηκευτούν σε οποιοδήποτε αριθμό αρχείων που περιορίζεται μόνο από την ικανότητα μέσων απομνημόνευσης στοιχείων.

Ενσωματωμένη δεύτερη επίδειξη
Τύπος	Ολοκλήρωση οθόνης αφής υποστηρίξεων της χρήστης-παρεχόμενης δεύτερης επίδειξης με την ικανότητα διάσπαση-πλέγματος. (Σημείωση: ο οδηγός οθόνης αφής για τη δεύτερη επίδειξη δεν μπορεί να είναι οδηγός Fujitsu)
Ψήφισμα	Καθορισμένος από την επίδειξη που επιλέγεται από το χρήστη

Γρήγορος τρόπος εξέτασης WaveStream™ LeCroy
Ένταση	256 επίπεδα έντασης, 1-100% διευθετήσιμο μέσω του μετώπου - έλεγχος επιτροπής
Τύποι	Επιλέξτε αναλογικό ή χρώμα-βαθμολογημένος
Αριθμός καναλιών	μέχρι 4 ταυτόχρονα
Ανώτατο ποσοστό δειγματοληψίας	40 GS/s (80 GS/s με την προαιρετική συσκευή παρεμβολής λευκών σελίδων WM8Zi-2X80GS εξωτερική)
Γήρανση εμμονής	Επιλέξτε από την κα 500 στο άπειρο
Κυματοειδή/δεύτερος (συνεχής)	μέχρι 2500 κυματοειδή/δεύτερος
Λειτουργία	Μέτωπο - τραβέρσα επιτροπής μεταξύ WaveStream ΕΠΑΝΩ (ανάλογο), ΕΠΑΝΩ (χρώμα) και ΜΑΚΡΙΑ

Αναλογική επίδειξη εμμονής
Αναλογική και χρώμα-βαθμολογημένη εμμονή	Μεταβλητά επίπεδα κορεσμού αποθηκεύει τα στοιχεία εμμονής κάθε ίχνους στη μνήμη
Τύποι εμμονής	Επιλέξτε το ανάλογο, χρώμα, ή τρισδιάστατος
Επιλογή ιχνών	Ενεργοποιήστε την εμμονή σε όλοι ή οποιοδήποτε συνδυασμό ιχνών
Γήρανση εμμονής	Επιλέξτε από την κα 500 στο άπειρο
Τρόποι επίδειξης σκουπισμάτων	Όλοι συσσώρευσαν, ή όλοι συσσώρευσαν το τελευταίο ίχνος που τονίστηκε με

Digitizer υψηλής ταχύτητας παραγωγή (επιλογή)
Τύπος	LeCroy LSIB
Ρυθμός μεταφοράς	μέχρι 325 MB/s (χαρακτηριστικά)
Πρωτόκολλο παραγωγής	PCI Express, GEN 1 (4 πάροδοι που χρησιμοποιούνται για τη μεταφορά δεδομένων)
Πρωτόκολλο ελέγχου	TCP/IP
Σύνολο εντολής	Μέσω της αυτοματοποίησης παραθύρων, ή μέσω του μακρινού συνόλου εντολής LeCroy

Processor/CPU
Τύπος	Τετράγωνο CoreTM i7-2600 Intel®, 2,6 Ghz (μέχρι 3,8 Ghz στο στροβιλο τρόπο) (ή καλύτερα)
Μνήμη επεξεργαστών	8 πρότυπα ΜΒ για επιλογές 16 μνήμης STD s-32 και μ-64 μνήμης (20 Mpt), πρότυπα ΜΒ για λ-128 και vl-256 επιλογές μνήμης μέχρι 32 ΜΒ προαιρετικά
Λειτουργικό σύστημα	Microsoft Windows® 7 επαγγελματική έκδοση (εξηντατετράμπιτη)
Πραγματικός - χρονικό ρολόι	Ημερομηνία και χρόνος που επιδεικνύονται με το κυματοειδές στα εκτύπωση αρχεία. Υποστήριξη SNTP για να συγχρονίσει στα εσωτερικά ρολόγια ακρίβειας.

Ίχνη επέκτασης ζουμ
Ίχνη επέκτασης ζουμ	Επίδειξη μέχρι 12 12 Math/ζουμ ίχνη ζουμ και

Αποθήκευση οργάνωσης
Μέτωπο - θέση επιτροπής και οργάνων	Κατάστημα στον εσωτερικό σκληρό δίσκο, πέρα από το δίκτυο, ή σε μια USB-συνδεμένη περιφερειακή συσκευή.

Διεπαφή
Τηλεχειρισμός	Μέσω της αυτοματοποίησης παραθύρων, ή μέσω του μακρινού συνόλου εντολής LeCroy
Πρότυπα επικοινωνίας δικτύων	Vxi-11 ή VICP, κατηγορία Γ LXI (v1.2) υποχωρητική
Λιμένας GPIB	IEEE υποστηρίξεων - 488,2
Λιμένας LSIB (προαιρετικός)	Πρωτόκολλο PCIe Gen1 x4 υποστηρίξεων με παρεχόμενο το LeCroy API
Λιμένας Ethernet	Διεπαφή υποστηρίξεων 10/100/1000BaseT Ethernet (λιμένας RJ45)
Λιμένες USB	ελάχιστοι 6 συνολικοί (συμπεριλαμβανομένου του μετώπου 3 - επιτροπή) λιμένες USB 2,0 υποστηρίζουν τις συμβατές συσκευές παραθύρων
Εξωτερικός λιμένας οργάνων ελέγχου	δ-τύπος WXGA 15 καρφιτσών συμβατός για να υποστηρίξει το πελάτης-παρεχόμενο εξωτερικό όργανο ελέγχου. Περιλαμβάνει την υποστήριξη για την εκτεταμένη λειτουργία υπολογιστών γραφείου με το δεύτερο όργανο ελέγχου.
Περιφερειακό λεωφορείο	Πρότυπα LeCroy LBUS

Βοηθητική εισαγωγή
Τύποι σημάτων	Για την εξωτερική εισαγωγή ώθησης
Σύζευξη	50 Ω: Συνεχές ρεύμα 1 MΩ: ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ, ΣΥΝΕΧΈΣ ΡΕΎΜΑ, GND
Μέγιστη τάση εισαγωγής	50 Ω: 5 Vrms 1 MΩ: 250 Β (μέγιστο εναλλασσόμενο ρεύμα < 10="" kHz="">

Βοηθητική παραγωγή
Τύποι σημάτων	Επιλέξτε από το διακριβωτή, σήματα ελέγχου ή μακριά
Σήμα παραγωγής	Τετραγωνικό κύμα 500 Hz-5 MHZ ή ΣΥΝΕΧΈΣ επίπεδο 0,0 έως 500 MV σε 50 Ω (0-1 Β σε 1 MΩ)
Σήματα ελέγχου	Η ώθηση που επιτρέπεται, ώθηση έξω, πέρασμα/αποτυγχάνει τη θέση, μακριά
Τύπος συνδετήρων	BNC, που βρίσκεται στο μέτωπο

Αυτόματη οργάνωση
Αυτόματη οργάνωση	Αυτόματα θέτει timebase, την ώθηση, και την ευαισθησία για να επιδείξει ένα ευρύ φάσμα των επαναλαμβανόμενων σημάτων
Βρείτε την κάθετη κλίμακα	Αυτόματα θέτει την κάθετα ευαισθησία και το όφσετ για το επιλεγμένο κανάλι για να επιδείξει ένα κυματοειδές με τη μέγιστη δυναμική περιοχή

Γενικό
Αυτόματη βαθμολόγηση	Εξασφαλίζει διευκρινισμένο συνεχές ρεύμα και η ακρίβεια συγχρονισμού διατηρείται για το ελάχιστο 1 έτους.

Έλεγχοι
Έλεγχοι	Qty. (4) παθητικοί έλεγχοι ÷10
Σύστημα ελέγχων	Probus και ProLink. Αυτόματα ανιχνεύει και υποστηρίζει ποικίλους συμβατούς ελέγχους
Παράγοντες κλίμακας	Αυτόματα ή με το χέρι επιλεγμένος ανάλογα με τον έλεγχο χρησιμοποιούμενο
Παραγωγή βαθμολόγησης	Θερμ. παραγωγής: 1kHz τετραγωνικό κύμα, 1Vp-π (χαρακτηριστικό), παραγωγή για να εξετάσει το γάντζο. Γρήγορη παραγωγή ακρών: 5MHz τετραγωνικό κύμα, 350mVp-π (χαρακτηριστικό), χρόνος ανόδου 50ps, παραγωγή στο συνδετήρα SMA, εναλλασσόμενο ρεύμα που συνδέεται.

Απαιτήσεις δύναμης
Τάση	100-240 VAC ±10% σε 45-66 Hz 100-120 VAC ±10% σε 380-420 Hz Αυτόματη επιλογή τάσης εναλλασσόμενου ρεύματος, κατηγορία ΙΙ εγκατάστασης
Μέγιστη κατανάλωση ισχύος	VA 975 W/975

Περιβαλλοντικός και ασφάλεια
Θερμοκρασία (λειτουργία)	+5 °C σε +40 °C συμπεριλαμβανομένης της κίνησης CD-rw/dvd-ROM
Θερμοκρασία (μη-λειτουργία)	-20 °C σε +60 °C
Υγρασία (λειτουργία)	5% στη σχετική υγρασία 80% (non-condensing) μέχρι ανώτερο όριο +31 °C. derates στη σχετική υγρασία 50% (non-condensing) σε +40 °C.
Υγρασία (μη-λειτουργία)	5% στη σχετική υγρασία 95% (non-condensing) όπως εξετάζεται ανά mil-prf-28800F
Ύψος (λειτουργία)	Μέχρι 10.000 πόδ. (3048 μ) σε ή κάτω από +25 °C
Ύψος (μη-λειτουργία)	Μέχρι 40.000 πόδ. (12.192 μ)
Τυχαία δόνηση (λειτουργία)	0,5 grms 5 Hz σε 500 Hz, 15 λεπτά σε κάθε ένας από τρεις ορθογώνιους άξονες
Τυχαία δόνηση (μη-λειτουργία)	2.4 grms 5 Hz σε 500 Hz, 15 λεπτά σε κάθε ένας από τρεις ορθογώνιους άξονες
Λειτουργικός κλονισμός	μέγιστο, μισό ημίτονο 20 γ, 11 σφυγμός κας, 3 κλονισμοί (θετικοί και αρνητικοί) σε κάθε ένας από τρεις ορθογώνιους άξονες, σύνολο 18 κλονισμών

Φυσικές διαστάσεις
Διαστάσεις (HWD)	14 " Χ Χ 18,4 " W Χ 16 " Δ (355 X 467 X 406 χιλ.)
Βάρος	51,5 λίβρες. (23,4 κλ)
Βάρος ναυτιλίας	70,0 λίβρες. (31,8 κλ)

FAQ:

1.Can στέλνετε τη διαταγή στον Καναδά ή την Αυστραλία;

Ναι. Στέλνουμε τις διαταγές παγκοσμίως.

2. Ποια μέθοδο παράδοσης χρησιμοποιείτε; και χρόνος παράδοσης;

3. Ποιος είναι ο όρος πληρωμής σας;

Πληρωμή 100% T/T πριν από την αποστολή.

4. Πώς μπορώ να υποβάλω οποιαδήποτε άλληδήποτε ερώτηση;

Μπορείτε να μας έρθετε σε επαφή με on-line ή να μας αφήσετε τα μηνύματα κατωτέρω.

Ψηφιακός παλμογράφος πρακτικό WaveMaster SDA820Zi-α LeCroy 20GHz 0

Ετικέτες:

Συσκευή ανάλυσης φάσματος RF

Συσκευή ανάλυσης φάσματος σημάτων

Οπτική συσκευή ανάλυσης φάσματος

Διανυσματική συσκευή ανάλυσης δικτύων

γεννήτρια σημάτων RF

Σύνολο δοκιμής επικοινωνιών RF

Αναλογικός-ψηφιακός παλμογράφος

Παροχή ΣΥΝΕΧΟΎΣ μεταβλητή ηλεκτρικού ρεύματος εναλλασσόμενου ρεύματος

Μετρητής δύναμης RF

Πολυ διακριβωτής λειτουργίας

Σύστημα δοκιμής EMC

Ηλεκτρονικός εξοπλισμός δοκιμής και μέτρησης

Εξοπλισμός δοκιμής EMC

Αισθητήρας δύναμης RF

Συσκευή ανάλυσης φάσματος RF

Συσκευή ανάλυσης φάσματος σημάτων

Οπτική συσκευή ανάλυσης φάσματος

Διανυσματική συσκευή ανάλυσης δικτύων

γεννήτρια σημάτων RF

Σύνολο δοκιμής επικοινωνιών RF

Αναλογικός-ψηφιακός παλμογράφος

Παροχή ΣΥΝΕΧΟΎΣ μεταβλητή ηλεκτρικού ρεύματος εναλλασσόμενου ρεύματος

Μετρητής δύναμης RF

Πολυ διακριβωτής λειτουργίας

Σύστημα δοκιμής EMC

Ηλεκτρονικός εξοπλισμός δοκιμής και μέτρησης

Εξοπλισμός δοκιμής EMC

Αισθητήρας δύναμης RF

λεπτομέρειες για τα προϊόντα

Ψηφιακός παλμογράφος πρακτικό WaveMaster SDA820Zi-α LeCroy 20GHz

Αναλογικός-ψηφιακός παλμογράφος LeCroy

SDA820Zi-αναλογικός-ψηφιακός παλμογράφος

Πρακτικός ψηφιακός παλμογράφος LeCroy

Tektronix LeCroy WaveMaster SDA820Zi-α 20 Ghz 4 CH

Περιγραφή Tektronix SDA820Zi-α

Κάθετο σύστημα

Οριζόντιο σύστημα

Σύστημα αποκτήσεων

Επεξεργασία αποκτήσεων

Να προκαλέσει το σύστημα

Βασικές ωθήσεις

Ωθήσεις του cSmart

Ωθήσεις του cSmart με την τεχνολογία αποκλεισμού

Καταρράκτης (ακολουθία) που προκαλεί

Τμηματικό να προκαλέσει πρωτοκόλλου υψηλής ταχύτητας

Αργόστροφο τμηματικό να προκαλέσει πρωτοκόλλου (προαιρετικό)

Ώθηση μέτρησης

Επίδειξη κυματοειδούς χρώματος

Εσωτερική μνήμη κυματοειδούς

Ενσωματωμένη δεύτερη επίδειξη

Γρήγορος τρόπος εξέτασης WaveStream™ LeCroy

Αναλογική επίδειξη εμμονής

Digitizer υψηλής ταχύτητας παραγωγή (επιλογή)

Processor/CPU

Ίχνη επέκτασης ζουμ

Αποθήκευση οργάνωσης

Διεπαφή

Βοηθητική εισαγωγή

Βοηθητική παραγωγή

Αυτόματη οργάνωση

Γενικό

Έλεγχοι

Απαιτήσεις δύναμης

Περιβαλλοντικός και ασφάλεια

Φυσικές διαστάσεις

λεπτομέρειες για τα προϊόντα

Συσκευή ανάλυσης φάσματος RF

Συσκευή ανάλυσης φάσματος σημάτων

Οπτική συσκευή ανάλυσης φάσματος

Διανυσματική συσκευή ανάλυσης δικτύων

γεννήτρια σημάτων RF

Σύνολο δοκιμής επικοινωνιών RF

Αναλογικός-ψηφιακός παλμογράφος

Παροχή ΣΥΝΕΧΟΎΣ μεταβλητή ηλεκτρικού ρεύματος εναλλασσόμενου ρεύματος

Μετρητής δύναμης RF

Πολυ διακριβωτής λειτουργίας

Σύστημα δοκιμής EMC

Ηλεκτρονικός εξοπλισμός δοκιμής και μέτρησης

Εξοπλισμός δοκιμής EMC

Αισθητήρας δύναμης RF
