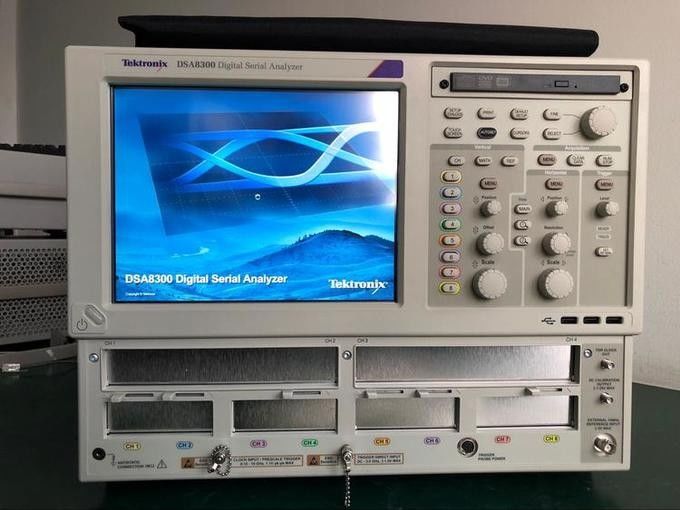

Το DSA8300 είναι ένα state-of-the-art ισοδύναμο ωρολογικό οσκιλοσκόπιο δειγματοληψίας που παρέχει τις υψηλότερες δυνατότητες μέτρησης και ανάλυσης για την ανάλυση σήματος επικοινωνιών,Ανάλυση δικτύου σειριακών δεδομένων, και εφαρμογές Serial Data Link Analysis.

Βασικές προδιαγραφές απόδοσης

• Χαμηλό ρυθμό συγκίνησης βάσης:
  • 425 fs τυπικά σε έως 8 ταυτόχρονα αποκτούμενα κανάλια
  • < 100 fs σε έως και 6 κανάλια με μονάδα αναφοράς φάσης 82A04B
• Η υψηλότερη κατακόρυφη ανάλυση της βιομηχανίας 16 bit A/D
• Ηλεκτρική ανάλυση: < 20 μV LSB (για πλήρη εμβέλεια 1 v)
• Οπτική ανάλυση από < 20 nW για το 80C07B (1 mW πλήρης εμβέλειας) έως < 0,6 μW για το 80C10C (30 mW πλήρης εμβέλειας)
• Οπτικά εύρη ζώνης έως > 80 GHz
• Ηλεκτρικά εύρη ζώνης έως > 70 GHz
• Πάνω από 120 αυτοματοποιημένες μετρήσεις για τύπους NRZ, RZ και σήματος παλμού
• Αυτοματοποιημένη δοκιμή μάσκες με περισσότερες από 80 μάσκες βιομηχανικού προτύπου
• Ανάλυση περίπλοκων συγκρούσεων/σαθμού/BER/SER (80SJNB), υποστήριξη για περίπλοκες μετρήσεις TDECQ1, SNDR2(αιτήσεις)

Βασικά χαρακτηριστικά

Μια μεγάλη ποικιλία οπτικών, ηλεκτρικών και εξαρτημάτων υποστηρίζει τις ειδικές απαιτήσεις δοκιμών.

• Οπτικές μονάδες
  • Οπτικές ενότητες που υποστηρίζουν ταχύτητες δεδομένων από 155 Mb/s έως 10 Gb/s έως 40 Gb/s έως 100 Gb/s έως PAM4 για 50G/100G/200G/400G
  • Οπτικοί δέκτες αναφοράς (ORR)1Υποστήριξη των καθορισμένων απαιτήσεων για τις δοκιμές συμμόρφωσης που απαιτούνται από τα πρότυπα
  • Η υψηλή οπτική ευαισθησία, ο χαμηλός θόρυβος και το ευρύ δυναμικό εύρος των οπτικών μονάδων δειγματοληψίας επιτρέπουν την ακριβή δοκιμή και χαρακτηρισμό των προτύπων οπτικών επικοινωνιών μικρής και μεγάλης εμβέλειας
  • Πλήρως βαθμονωμένες λύσεις ανάκτησης ρολογιού ̇ δεν χρειάζεται χειροκίνητη βαθμονόμηση για απώλειες λήψης δεδομένων
  • Οι βαθμολογημένες μετρήσεις του δείκτη εξαφάνισης και η μέτρηση ER με μεταβλητή διόρθωση εξασφαλίζουν την ακρίβεια και την επαναληψιμότητα
• Ηλεκτρικές μονάδες
  • Ηλεκτρικοί δειγματοληπτές πολύ χαμηλού θορύβου (280 μV σε 20 GHz, 450 μV σε 60 GHz, τυπικό)
  • Επιλέξιμα εύρη ζώνης2επιτρέπουν στον χρήστη να συμβιβασθεί με το εύρος ζώνης του δειγματοληπτή και τον θόρυβο για βέλτιστες επιδόσεις απόκτησης δεδομένων
  • Οι απομακρυσμένοι δειγματοληπτές ή τα συμπαγή καλώδια της ενότητας επέκτασης δειγματοληψίας ελαχιστοποιούν την υποβάθμιση του σήματος, επιτρέποντας στον δειγματοληπτή να βρίσκεται σε κοντινή απόσταση από τη συσκευή που υποβάλλεται σε δοκιμή
  • Η ενσωματωμένη TDR υψηλών επιδόσεων (10 σπ τυπικός χρόνος ανόδου βήματος) υποστηρίζει εξαιρετικό χαρακτηρισμό διακοπής αντίστασης και υψηλό δυναμικό εύρος για μετρήσεις S-παραμέτρων έως 50 GHz
• Ανάλυση
  • Η ανάλυση Jitter, θορύβου και BER των υψηλής ταχύτητας τιμών σειριακών δεδομένων PAM4 και PAM2 NRZ από <1 GBd έως 60 GBd παρέχει πληροφορίες για τις ακριβείς αιτίες κλεισίματος των ματιών

  • Ανάλυση των σημάτων PAM4 με ολοκληρωμένη ανάλυση jitter, θορύβου και BER για κάθε μεμονωμένο μάτι PAM και ένα σύνολο συνολικών μετρήσεων που αξιολογούν τα συνολικά χαρακτηριστικά σήματος PAM4

  • Η αυτοματοποίηση 100G-SR4 / Transmitter and Dispersion Eye Closure (TDEC) παρέχει δοκιμές και αποδιορθώσεις κλειδί-κλειδί των οπτικών ιδιοτήτων TX κλειδιά για το SR4 Short Reach Ethernet
  • Το 80STDEC εξορθολογίζει τη μέτρηση υψηλής απόδοσης του διαβιβαστή και του κλεισίματος ματιών διάσπασης (TDEC), καθιστώντας το ιδανικό για εφαρμογές κατασκευής και επικύρωσης συμμόρφωσης
  • Αυτοματοποιημένη δοκιμή μάσκας με πάνω από 80 μάσκες βιομηχανικού προτύπου. Νέες μάσκες μπορούν να εισαχθούν στο DSA8300 για να υποστηρίξουν νέα αναδυόμενα πρότυπα. Οι χρήστες μπορούν να καθορίσουν τις δικές τους μάσκες για αυτοματοποιημένη δοκιμή μάσκας.
  • Το Jitter, ο θόρυβος, το BER, οι δοκιμές μάσκας και η ανάλυση κατά σειρά συνδέσμων δεδομένων (SDLA) παρέχονται μέσω των επιλογών εφαρμογών λογισμικού 80SJNB Essentials and Advanced
  • Η προηγμένη ανάλυση TDR, οι μετρήσεις S-παραμέτρων, η εξαγωγή μοντέλου προσομοίωσης και οι δυνατότητες προσομοίωσης σειριακής σύνδεσης παρέχονται από το IConnect®Επιλογές εφαρμογής λογισμικού
  • Το λογισμικό ανάλυσης οπτικής κατασκευής 400G-M4 παρέχει ανάλυση οπτικού πομπού και τεταρτηρίου κλεισίματος ματιών διάσπασης (TDECQ)
• Υψηλή απόδοση δοκιμών
  • Υψηλός ρυθμός λήψης δειγμάτων έως 200 kS/s ανά κανάλι
  • Αποτελεσματική προγραμματισμένη διεπαφή (IEEE-488, Ethernet ή πρόσβαση σε τοπικό επεξεργαστή) επιτρέπει υψηλή απόδοση δοκιμών

Εφαρμογές

• Σχεδιασμός/επιβεβαίωση κατασκευών και συστημάτων τηλεπικοινωνιών και datacom
• Κατασκευή/δοκιμασία για συμμόρφωση ITU/ANSI/IEEE/SONET/SDH
• Μετρήσεις TDR αληθινών διαφορών υψηλής απόδοσης
• Χαρακτηρισμός παρεμπόδισης και ανάλυση δικτύου για εφαρμογές σειριακών δεδομένων, συμπεριλαμβανομένων των παραμέτρων S
• Προχωρημένη ανάλυση για την ένταση, τον θόρυβο, την BER και την SDLA
• Η προσομοίωση διαγράμματος καναλιών και ματιών και η μοντελοποίηση με βάση τη μέτρηση με το IConnect.

Υψηλές επιδόσεις με εξαιρετική ευελιξία

Ο ψηφιακός σειριακός αναλυτής DSA8300 είναι το πιο ευπροσάρμοστο εργαλείο για την ανάπτυξη και δοκιμή επικοινωνιών, υπολογιστών και καταναλωτικών ηλεκτρονικών προϊόντων που χρησιμοποιούν μετάδοση δεδομένων πολλών gigabit.Χρησιμοποιείται για τον χαρακτηρισμό των οπτικών και ηλεκτρικών πομμάτων, καθώς και επαλήθευση συμμόρφωσης για τις συσκευές, τις ενότητες και τα συστήματα που χρησιμοποιούνται στα προϊόντα αυτά.

Επιπλέον, το DSA8300 είναι κατάλληλο για τον χαρακτηρισμό της διαδρομής του ηλεκτρικού σήματος, είτε για πακέτα, PCB ή ηλεκτρικά καλώδια.και η πιο επεκτάσιμη αρθρωτή αρχιτεκτονική, ο DSA8300 παρέχει την υψηλότερης απόδοσης ανάλυση TDR και διασύνδεσης, την πιο ακριβή ανάλυση των δυσλειτουργιών σήματος και τους υπολογισμούς BER για την τρέχουσα και την αναδυόμενη τεχνολογία σειριακών δεδομένων.
