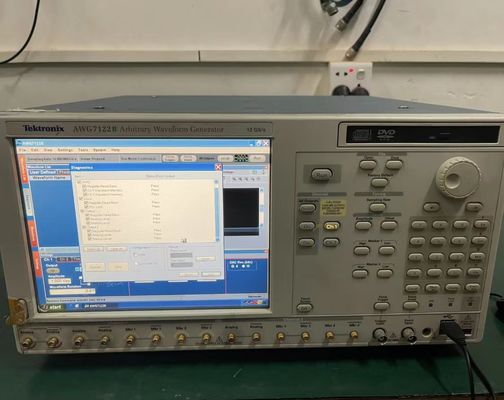

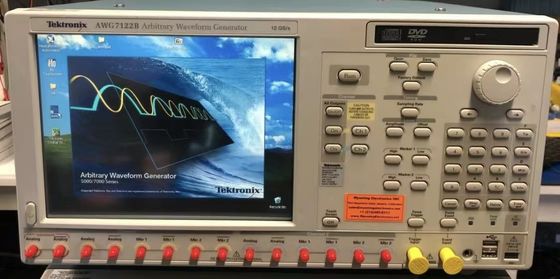

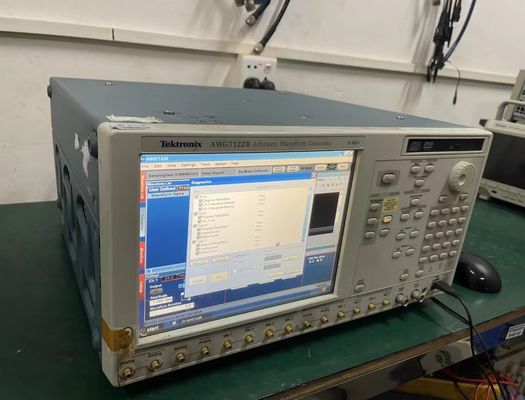

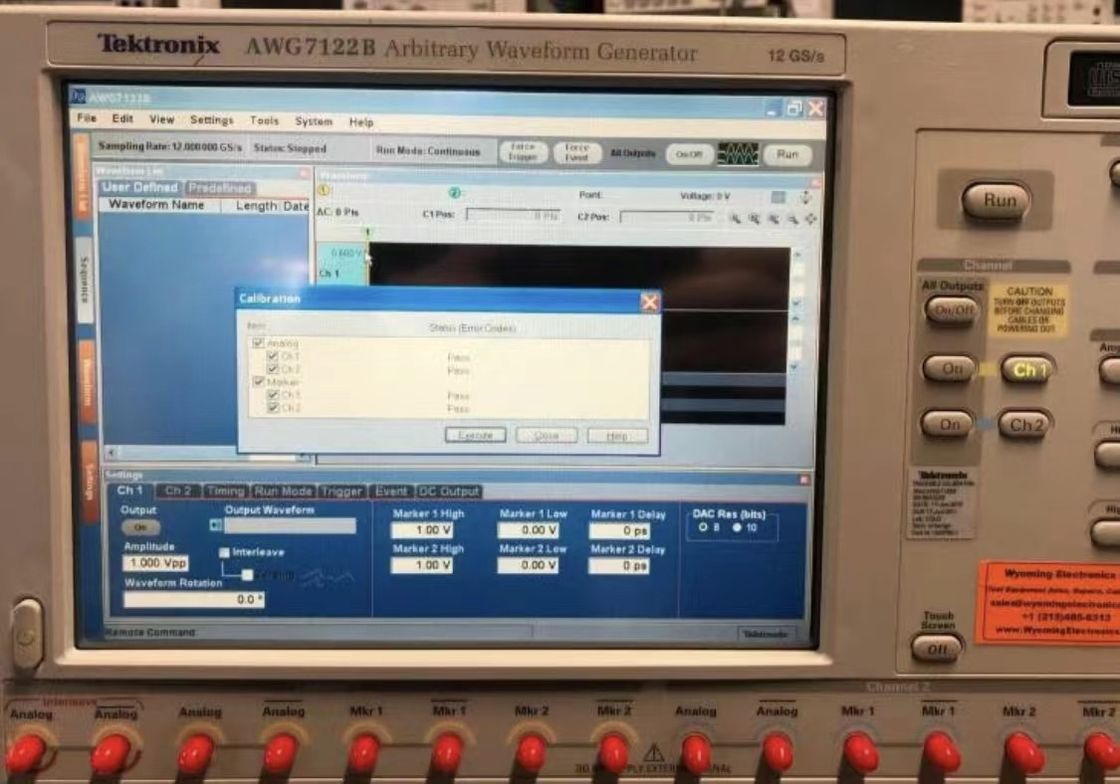

Η γεννήτρια AWG7122B της Tektronix παρέχει έναν μοναδικό συνδυασμό ανώτερου ερεθίσματος σήματος, ασύγκριτου δείγματος, εύρους ζώνης και απρόσκοπτης χρηστικότητας.Αυτό προσφέρει την καλύτερη λύση της βιομηχανίας για τα προκλητικά προβλήματα ερεθισμού σήματος που αντιμετωπίζουν οι σχεδιαστές που επαληθεύουν την ποιότητα των σημάτων.Η άμεση σύνθεση σήματος γεννήσεως επιτρέπει μια ποικιλία από έξοδα σήματος, συμπεριλαμβανομένων των πολυεπίπεδων, προ/απόσημα, jitter (Rj, Pj, ISI),DCD), SSC, και περιπλανώμενα στοιχεία.

Ο Tektronix AWG7122B παράγοντας αυθαίρετης μορφής κύματος αντιπροσωπεύει ένα κορυφαίο σημείο αναφοράς στην απόδοση, το ποσοστό δειγματοληψίας, την πιστότητα του σήματος και την ανάλυση χρονισμού.ή να αναπαραγάγει είτε ιδανικόΤο AWG7122B AWG, με ανάλυση έως 24 GS/s (προαιρετική) ή 12 GS/s (πρότυπη) και κατακόρυφη ανάλυση 10 bit,παρέχει την καλύτερη λύση διέγερσης σήματος στον κλάδο για τις συνεχώς αυξανόμενες προκλήσεις μέτρησηςΑυτό επιτρέπει την εύκολη παραγωγή πολύπλοκων σημάτων, συμπεριλαμβανομένου του πλήρους ελέγχου των χαρακτηριστικών του σήματος.

Οι προδιαγραφές και τα χαρακτηριστικά του Tektronix AWG7122B Arbitrary Waveform Generator περιλαμβάνουν:

• Ευρυζωνικό εύρος ζώνης RF/MW διαμόρφωσης
• Δημιουργεί σύνθετα ευρυζωνικά σήματα σε εύρος συχνοτήτων έως 9,6 GHz
• Δημιουργεί εύρη ζώνης διαμόρφωσης έως 3,5 GHz (1 dB)
• Αλληλουχία κυματομορφών και υποαλληλουχία
• Επιτρέπει τη δημιουργία ατελείωτων κυματικών βρόχων, άλματος και υπό όρους κλαδιά
• Βελτιώστε την ικανότητα να αντιγράφετε την πραγματική συμπεριφορά των σημάτων
• Δυνατότητα δυναμικού άλματος
• Επιτρέπει τη δημιουργία πολύπλοκων κυματομορφών που ανταποκρίνονται στις αλλαγές του εξωτερικού περιβάλλοντος
• Ψηλή ανάλυση έως 10 bit Διαθέσιμη
• Παράδοση σημάτων έως 1 GHz με 54 dBc SFDR
• Βαθιά Μνήμη
• Επιτρέπει τη δημιουργία μακρών σύνθετων ακολουθιών κυματισμού

• 12 GS/s (24 GS/s) και 6 GS/s
• 9.6 GHz Αποτελεσματική έξοδος ραδιοσυχνοτήτων
• 1 ή 2 αυθαίρετες εξόδους κυματομορφών
• Ακριβής συγχρονισμός με μόνο 20 psp-p Συνολικό Jitter (σε 10-12 BER, τυπικό)
• 35 ps Tr/Tf (20% έως 80%)
• ±100 σπ Περιοχή (1 σπ Ανάλυση) Διακαναλικός έλεγχος κλίσης
• 2 ή 4 εξόδους δείκτες σε επίπεδο μεταβλητών
• Ακριβής συγχρονισμός με μόνο 30 psp-p Συνολικό Jitter (σε 10-12 BER, τυπικό)
• 45 ps Tr/Tf (20% έως 80%)
• Μέχρι 300 ps Περιοχή (1 ps Ανάλυση) Ελέγχος καθυστέρησης
• Ψηλή ανάλυση έως και 10 bit Διαθέσιμα: 10 bit (χωρίς έξοδο μαρκέρ) ή 8 bit (με δύο έξοδα μαρκέρ)
• Μέχρι 64M (64,800,000) Το μήκος εγγραφής σημείων παρέχει μεγαλύτερες ροές δεδομένων
• Έως 100 fs Ελέγχος μετατόπισης χρονομέτρου στην άκρη της ανάλυσης
• 16Η αλληλουχία 1000 βημάτων δημιουργεί ατελείωτες κυματικές βρόχες, άλματα και όρους
• Η αλληλουχία σε πραγματικό χρόνο δημιουργεί άπειρους κυματικούς κύκλους, άλματα και
• Προϋπολογισμένα Τμήματα
• Η διαισθητική διεπαφή χρήστη συντομεύει το χρόνο δοκιμής
• Ενσωματωμένος υπολογιστής Υποστηρίζει ενσωμάτωση δικτύου και παρέχει ενσωματωμένο DVD, αφαιρούμενο σκληρό δίσκο, LAN και θύρες USB

Εφαρμογές:

• Σύνδεση κατά σειρά υψηλής ταχύτητας
• Μέχρι 12 Gb/s ταχύτητα δεδομένων ως δυαδική πηγή δεδομένων (2x υπεραποδεικτικό, ενδιάμεσο)
• Μέχρι 8 Gb/s ταχύτητα δεδομένων ως Πηγή Παγκόσμιας Άμεσης Σύνθεσης (3x Oversampling, Interleaved)
• 64M σημείο (Standard) και 128M σημείο (Επιλογικό) μήκος εγγραφής μνήμης επιτρέπει τη δημιουργία μακρύτερων μορφών κύματος
• Παρέχει οποιαδήποτε σήματα πολυεπίπεδου προφίλ για να επιτρέψει τη δοκιμή περιθωρίου συγχρονισμού (Jitter) χωρίς εξωτερικούς συνδυαστές ισχύος
• Ευρυζωνική ραδιοσυχνότητα για επικοινωνίες και αμυντική ηλεκτρονική
• Ευρυζωνική διαμορφωμένη αυθαίρετη άμεση έξοδος ραδιοσυχνοτήτων έως 9,6 GHz
• Υπερευρυζωνική (UWB) Γενιάση σήματος IQ/IF με 2 κανάλια, 12 GS/s και ανάλυση 10 bit
• Άμεση παραγωγή ραδιοσυχνοτήτων όλων των ομάδων ζώνης WiMedia (BG1 έως BG6)
• Δίσκος (μαγνητικός/φυσικός) Διαβάστε/Γράψτε:
• Μέχρι 6 Gb/s ταχύτητα δεδομένων (2 σημεία/κύτταρο) ή 42 ps ανάλυση χρονισμού
• Σχεδιασμός και δοκιμή μικτού σήματος:
• 2 κανάλια αναλογική έξοδος συν 4 κανάλια σήμανσης
• Υψηλής ταχύτητας, χαμηλής ταχύτητας πηγή δεδομένων / παλμού και ρολογιού
• Πραγματική, ιδανική ή παραμορφωμένη παραγωγή σήματος - Συμπεριλαμβανομένων όλων των προβλημάτων, ανωμαλιών και δυσλειτουργιών
• Αναπαραγωγή σημάτων που συλλέγονται από οσκιλοσκόπιο, συμπεριλαμβανομένων βελτιώσεων όπως η προσθήκη επιδράσεων προδιαστροφής
• Δείκτες κυματικής μορφής που εισάγονται από εργαλεία τρίτων, όπως MathCAD, MATLAB, Excel και άλλα
