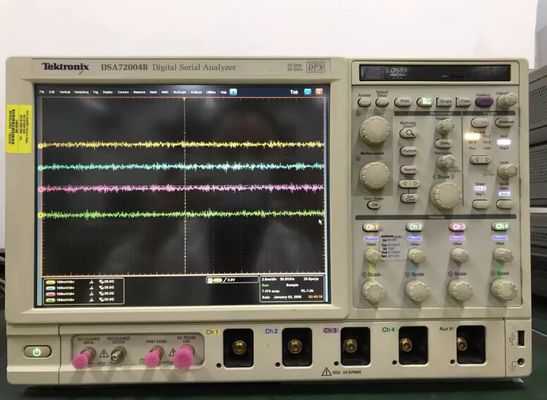

Το οσιλοσκόπιο Tektronix DSA72004 προσφέρει εξαιρετική απόδοση συλλογής σήματος και ικανότητα ανάλυσης.Ανακαλύψτε τα πραγματικά σήματα σας και συλλάβετε περισσότερες λεπτομέρειες σήματος με την υψηλότερη ικανότητα συλλογής μορφής κύματος της βιομηχανίας.. Αυτοματοποιήστε τη ρύθμιση, την απόκτηση και την ανάλυση υψηλής ταχύτητας σειριακών σημάτων δεδομένων με ένα σύνολο εργαλείων που έχει σχεδιαστεί για να παρέχει ταχύτερο σχεδιασμό και δοκιμές συμμόρφωσης.

Το DSA72004 διαθέτει εξαιρετικές επιδόσεις στην απόκτηση και ανάλυση σήματος, απλότητα λειτουργίας και απαράμιλλα εργαλεία εντοπισμού λάθους για να σας βοηθήσει να επιταχύνετε τις καθημερινές σας εργασίες.Ένας συνδυασμός μιας τεράστιας οθόνης και μια διαισθητική διεπαφή χρήστη παρέχει στον χρήστη εύκολη πρόσβαση στο μέγιστο ποσό των πληροφοριών.

Τα χαρακτηριστικά και τα πλεονεκτήματα του Οσιλοσκόπου Tektronix DSA72004 περιλαμβάνουν:

• 20 GHz εύρος ζώνης και στα τέσσερα κανάλια ταυτόχρονα
• Μέχρι 50 GS/s Αξιολόγηση δειγμάτων σε πραγματικό χρόνο
• Μέχρι 200 msample μήκος εγγραφής με τη δυνατότητα MultiView ZoomTM για γρήγορη πλοήγηση
• Ταχύτερος ρυθμός δέσμευσης μορφής κύματος με >300.000 wfm/s Μέγιστο ανά κανάλι
• Ενσωματωμένος ψηφιακός κατά σειρά αναλυτής με ειδική διαμόρφωση για υψηλής ταχύτητας κατά σειρά σχεδιασμό και δοκιμή συμμόρφωσης
• Ενισχυμένο εύρος ζώνης στην άκρη του ανιχνευτή Επεκτεινόμενο για να υποστηρίξει πολλαπλά βήματα εύρους ζώνης για προηγμένη ακεραιότητα σήματος
• Pinpoint® Triggering με πάνω από 1400 συνδυασμούς για την αντιμετώπιση σχεδόν οποιωνδήποτε καταστάσεων ενεργοποίησης
• Μοναδική ενεργοποίηση σειριακού προτύπου έως 3,125 Gb/s και 8b/10b Τυποποιημένο πρωτόκολλο ενεργοποίηση για την απομόνωση των επιπτώσεων που εξαρτώνται από το πρότυπο και NRZ σειριακό πρότυπο δοκιμής ενεργοποίηση έως 6,25 Gb/s
• Ανάλυση και συμμόρφωση σειριακών δεδομένων για PCI Express, Serial ATA, FB-DIMM, SAS, Fibre Channel, IEEE 1394b, RapidIO, XAUI, HDMI, DVI, Ethernet, USB 2.0
• Πιο δημοφιλής Jitter και χρονική μέτρηση και ανάλυση Πακέτο Αναζήτηση και σήμανση γεγονότων για τη διευκόλυνση της κατανόησης των σχέσεων γεγονότων
• Προσαρμοσμένα παράθυρα MyScope® και μενού δεξιού κλικ για εξαιρετική αποτελεσματικότητα
• Το λογισμικό OpenChoice® με λειτουργικό σύστημα Microsoft Windows XP επιτρέπει ενσωματωμένη δικτύωση και εκτεταμένη ανάλυση

Εφαρμογές:

• Επαλήθευση σχεδιασμού συμπεριλαμβανομένης της ακεραιότητας σήματος, Jitter και ανάλυσης χρόνου
• Χαρακτηρισμός σχεδιασμού για τα υψηλής ταχύτητας, εξελιγμένα σχέδια
• Δοκιμή πιστοποίησης σειριακών ροών δεδομένων για βιομηχανικά πρότυπα
• Ανάλυση και ελάττωση λεωφορείου μνήμης
• Πρωτότυπο ενεργοποίησης και επαλήθευση τροφοδοσίας
• Έρευνα και διερεύνηση των παροδικών φαινομένων
• Δοκιμές παραγωγής πολύπλοκων συστημάτων
• Φασματική ανάλυση διαπεραστικών ή ευρείας ζώνης RF σημάτων
