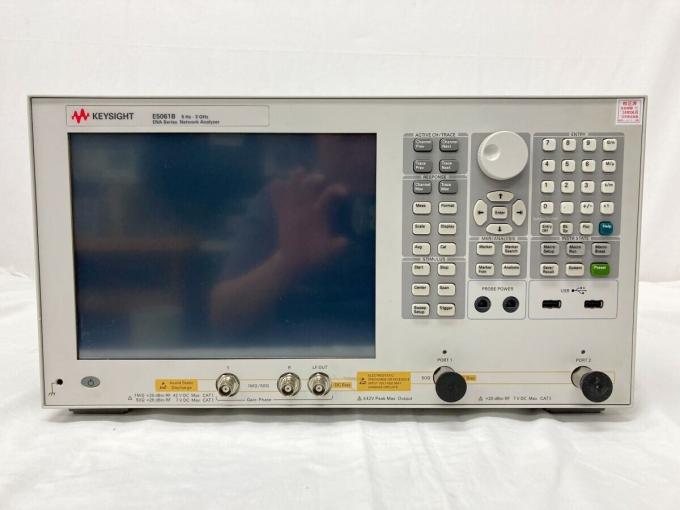

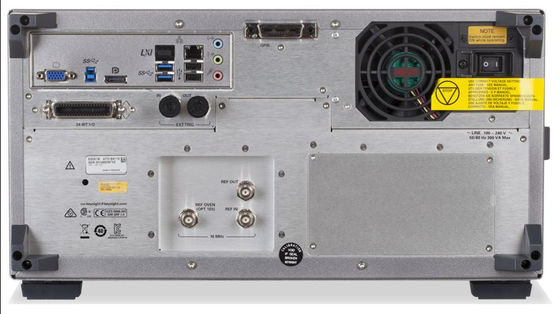

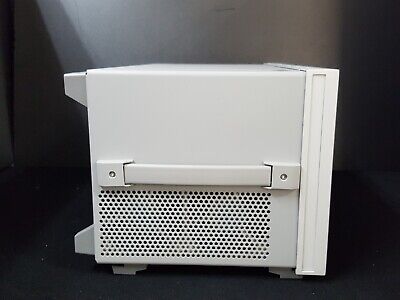

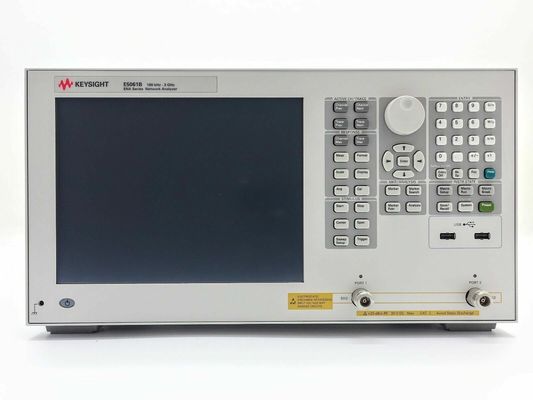

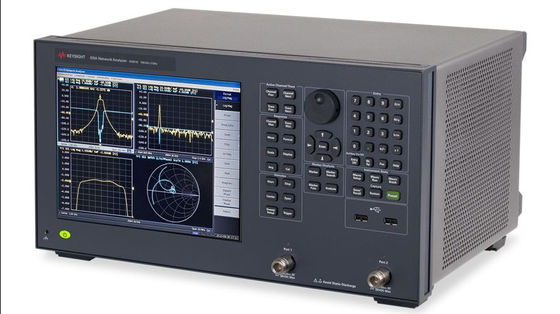

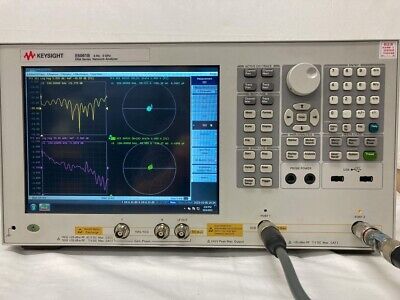

Ελέγχτης δικτύου Vetor ENA E5061B, 3GHz

Περιγραφή του Keysight E5061B

Αναλυτής δικτύου ENA Vetor

Το Keysight Technologies, Inc. E5061B είναι η τελευταία προσθήκη στο βιομηχανικό πρότυπο ENA Series Network Analyzer.Ο αναλυτής δικτύου Keysight E5061B 3I5 μπορεί να εφαρμοστεί σε μια ποικιλία ηλεκτρονικών εξαρτημάτων και μετρήσεων κυκλωμάτων από χαμηλές έως υψηλές συχνότητες.Αυτό κάνει το E5061B αρκετά ευέλικτο για να χρησιμοποιηθεί σε ένα σύνολο πεδίων συμπεριλαμβανομένων των ασύρματων επικοινωνιών, αεροδιαστημικής και άμυνας, ηλεκτρονικών υπολογιστών, ιατρικής, αυτοκινητοβιομηχανίας και CATV μεταξύ άλλων.

Κλειδιά Αναλυτής δικτύου ENA VetorΕ5061Β Βασικά χαρακτηριστικά

Πηγή
Περιοχή συχνοτήτων: 5 Hz έως 3 GHz
Ανάλυση:1mHz
Σταθερότητα πηγής: ± 7 ppm (5 έως 40 °C)
Ακριβότητα CW: ± 1 ppm ± 1 mHz

Ακριβότητα επιπέδου

(Επιλογή 3L3/3L4/3L5)
± 0,8 dB (σε 0 dBm, 50 MHz απόλυτα)
± 1,0 dB (σε 5 Hz έως 1,5 GHz, 0 dBm,
σε σχέση με 50 MHz)
± 1,5 dB (σε 1,5-3 GHz, 0 dBm,
σε σχέση με 50 MHz)

Γραμμικότητα επιπέδου
(Επιλογή 3L3/3L4/3L5)
± 0,75 dB (στην τιμή 10-10 dBm, 0 dBm
αναφορά)

Πεδίο ισχύος εξόδου
(Επιλογή 3L3/3L4/3L5)
Από 45 έως 10 dBm
Ανάλυση επιπέδου:00,05 dB

Εισαγωγή
Απόλυτη ακρίβεια πλάτους < ± 3 dB
(σε 0 dBm)

Διασταυρούμενη ακοή
(Επιλογή 3L3/3L4/3L5)
∆ημοκρατική τιμή (από 5 Hz έως 100 Hz)
100 dB (σε 100 Hz έως 9 kHz)
∆110 dB (σε 9 k έως 100 kHz)
∆115 dB (σε 100 kHz έως 3 GHz)

Ηθικό πάτωμα (επιλογή 3L3/3L4/3L5)
10 Hz εύρος ζώνης
-90 dBm (100 Hz έως 9 kHz)
-100 dBm (9 kHz έως 100 kHz)
-105 dBm (100 kHz έως 1 MHz)
-110 dBm (1 MHz έως 3 GHz)

Ε5061B-3L5 + 005 Λειτουργία ανάλυσης αντίστασης

Παράμετροι αντίστασης:IZI, θz, IYI, θy, Cp, Cs, Lp, Ls, Rp, Rs, D, Q, R, X, G, B

Μέθοδοι μέτρησης:Ανακλαστική πύλη 1, Ανάκλαση πύλης 2, Ακλαστική πύλη 1-2 Σειρά-μέσω, Ακλαστική πύλη 1-2 Σερής-μέσω, Ακλαστική πύλη φάσης κέρδους, Ακλαστική πύλη φάσης κέρδους

Ανάλυση ισοδύναμου κυκλώματος: μοντέλο 3 συστατικών (4 μοντέλα: A/B/C/D), μοντέλο 4 συστατικών

(1 μοντέλο: E)

Δοκιμαστική συχνότητα: 5 Hz έως 500 MHz/1,5 GHz/3 GHz (πύλη-1 και 2), 5 Hz έως 30 MHz (πύλη δοκιμής κέρδους φάσης), ανάλυση 1 mHz
Δύναμη πηγής εναλλασσόμενου ρεύματος ((επίπεδο Osc): 45 έως + 10 dBm (όταν η πύλη πηγής τερματίζεται με 50 Ω)
Προστασία τάσης συνεχούς ρεύματος: 0 έως ± 40 V (100 mA μέγιστο) 1 mV ανάλυση (0 V έως ± 10 V), 4 mV ανάλυση
(10 V έως 40 V, -10 V έως -40 V), διαθέσιμη ανίχνευση κλίσης συνεχούς ρεύματος (φόρτιση ή ρεύμα)

Ε5061ΒΚατάλογος επιλογών
Αναλυτής δικτύου 3L5 LF-RF με πηγή παραμερισμού συνεχούς ρεύματος, 5 Hz έως 3 GHz
1Ε5 Χρονοδιάγραμμα υψηλής σταθερότητας
020 Τυποποιημένη αποθήκευση δεδομένων
005 Ανάλυση αντίστασης για αναλυτή δικτύου LF-RF

Γενικά ερωτήματα:

1Μπορείτε να στείλετε παραγγελία στον Καναδά ή την Αυστραλία;

Ναι, μπορούμε. Στέλνουμε παραγγελίες σε όλο τον κόσμο.

2- Ποια μέθοδο παράδοσης χρησιμοποιείτε;

Μπορούμε να στείλουμε με EMS, DHL, FedEx, UPS, TNT με αριθμό παρακολούθησης.

3Ποιο είναι το όρο πληρωμής σας;

100% πληρωμή T/T πριν από την αποστολή.

4Πώς μπορώ να κάνω άλλη ερώτηση;

Μπορείτε να επικοινωνήσετε μαζί μας στο διαδίκτυο ή να μας αφήσετε μηνύματα κάτω.
