Η σειρά DPO/DSA/MSO70000 είναι ο πιο ακριβής παλμογράφος απόδοσης σε πραγματικό χρόνο στην αγορά. Ανακαλύψτε κρίσιμες πληροφορίες σήματος με εύρος ζώνης συστήματος 4 καναλιών 20 GHz σε συνδυασμό με την υψηλότερη ικανότητα λήψης κυματομορφής του κλάδου για χαμηλό θόρυβο και ορατότητα υψηλού περιθωρίου. Καταγράψτε με ακρίβεια χρησιμοποιώντας τη μόνη διαθέσιμη ενεργοποίηση σειριακών μοτίβων που βασίζεται σε υλικό για ταχύτητες δεδομένων έως και 6,25 Gb/s. Αυξήστε την ορατότητα του συστήματος χρησιμοποιώντας τα μοντέλα MSO70000 που περιλαμβάνουν 16 λογικά κανάλια με πολύ ακριβή ανάλυση χρονισμού 80psec. Μαζί, αυτοί είναι οι πιο ισχυροί και ακριβείς παλμογράφοι σε πραγματικό χρόνο στην αγορά, δίνοντάς σας τη δυνατότητα να κάνετε τις πιο απαιτητικές μετρήσεις με την εμπιστοσύνη που έχετε μόνο από έναν παλμογράφο Tektronix.

Βασικές προδιαγραφές απόδοσης

Βασικά χαρακτηριστικά

Συνδεσιμότητα

Όταν έχετε πολλές διεπαφές για επαλήθευση, ο παλμογράφος MSO71254C με 4 αναλογικά και 16 λογικά κανάλια επιτρέπει αποτελεσματικούς ελέγχους χρονισμού καναλιού σε κανάλι. Με ανάλυση χρονισμού 80 ps, ​​το σύστημα ψηφιακής λήψης του MSO71254C σάς δίνει τη δυνατότητα να κάνετε ακριβείς μετρήσεις χρονισμού σε έως και 20 κανάλια ταυτόχρονα. Χρησιμοποιώντας τη δυνατότητα πολυπλέκτη ψηφιακού σε αναλογικό iCapture™, μπορείτε εύκολα να επαληθεύσετε τα αναλογικά χαρακτηριστικά οποιουδήποτε από τα 16 συνδεδεμένα σήματα χωρίς να αλλάξετε ανιχνευτές ή συνδέσεις.

Για την επαλήθευση των σειριακών αρχιτεκτονικών, το σειριακό μοτίβο που ενεργοποιείται για ροές σειριακών δεδομένων NRZ με ενσωματωμένη ανάκτηση ρολογιού στον παλμογράφο MSO71254C επιτρέπει τη συσχέτιση γεγονότων σε φυσικά επίπεδα και επίπεδα σύνδεσης. Για υψηλότερα πρότυπα ρυθμού bit όπως το USB 3.0, η ενεργοποίηση και η αποκωδικοποίηση σειριακού μοτίβου 8b/10b καλύπτει ταχύτητες δεδομένων έως και 6,25 Gb/s. Η ευκολία χρήσης και η απόδοση μέτρησης είναι βασικά όταν ένας μεγάλος αριθμός μετρήσεων πρέπει να ολοκληρωθεί με έναν παλμογράφο απόδοσης. Το Tektronix MSO71254C διατίθεται στάνταρ με την εφαρμογή μέτρησης DPOJET Advanced Jitter and Eye Diagram, παρέχοντας τα εργαλεία που χρειάζεστε για να εκτελέσετε γρήγορα μεγάλο όγκο μετρήσεων και να συλλέξετε στατιστικά στοιχεία.

Μάρκα: Tektronix
Εύρος ζώνης: 12,5 GHz
Αναλογικά κανάλια: 4
Ψηφιακά κανάλια: 16
Ρυθμός δειγματοληψίας: 50 GS/s
Μνήμη: 62 Mpts
Τύπος οθόνης: 12.1 Χρώμα υγρών κρυστάλλων
Τύπος: MSO
Vert. Ανάλυση: 8 bit
Σειρά: MSO70000C Series

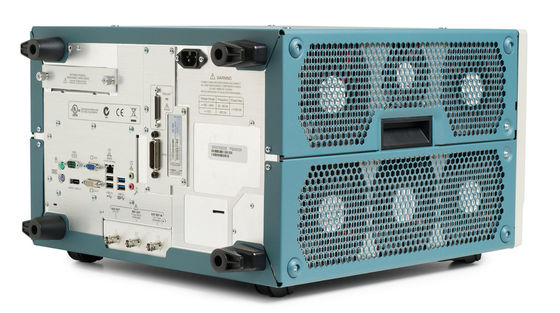

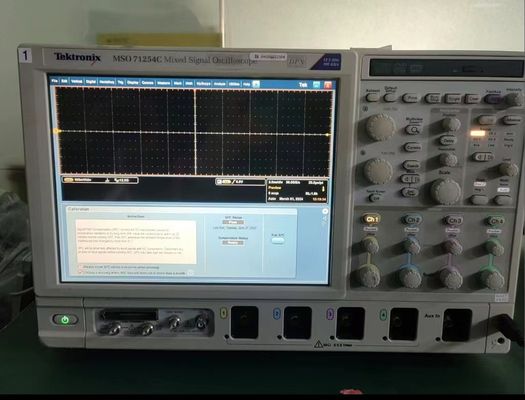

Tektronix MSO71254C παλμογράφος μικτού σήματος 4 16 καναλιών 12,5 GHz 50 GSs Σειρά MSO70000C

Λίστα επιλογών
