SYSJOINT SV6301A Ελέγχτης Δικτύου Βέκτορα 1M ~ 6.3GHz 7 ιντσών IPS LCD

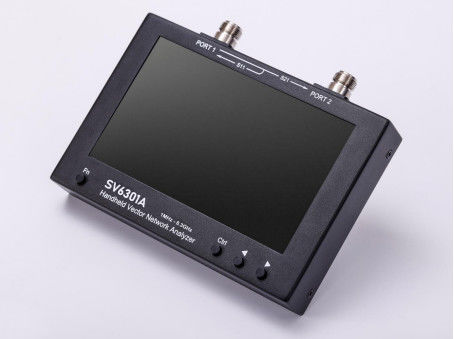

Περιγραφή του SYSJOINT SV6301A Handheld Vector NetworkAnalyzer

Ο SV6301A είναι ένας φορητός αναλυτής δικτύου διανυσμάτων (VNA) με εύρος συχνοτήτων 1MHz ~ 6,3GHz. Μπορεί να χρησιμοποιηθεί για μετρήσεις S11 και S21.ενώ το δυναμικό εύρος S11 είναι 50 dB. Το SV6301A είναι κατάλληλο για δοκιμές κεραίων των ζώνων MF/HF/VHF/UHF/SHF, όπως κεραίες μικρών κυμάτων, κεραίες ζώνης ISM, κεραίες WiFi, κεραίες bluetooth, κεραίες GPS κλπ.Μπορεί επίσης να χρησιμοποιείται για τη μέτρηση φίλτρων.Το SV6301A υποστηρίζει διάφορες μορφές οθόνης: Log Mag, Linear Mag, Phase, Smith R+jX, Smith R+L/C, VSWR,Το SV6301A είναι σχεδιασμένο με μεταλλικό περιτύλιγμα, το οποίο μπορεί να χρησιμοποιηθεί για τη μέτρηση του μήκους του καλωδίου.που είναι ανθεκτικό και μπορεί να προστατεύσει αποτελεσματικά από ηλεκτρομαγνητικές παρεμβολέςΗ διάμετρος του SV6301A είναι 190mmx130mmx30mm, και το backbracket έχει σχεδιαστεί για χρήση σε υπολογιστή.Το witch μπορεί να χρησιμοποιηθεί για να συνδέσει DUTs με SMEsinterfacesΜε το βέλτιστο σχεδιασμένο σύστημα επεξεργασίας σήματος, η ταχύτητα σάρωσης του SV6301A φτάνει τα 500 σημεία/δευτερόλεπτο, γεγονός που επιτρέπει τη μέτρηση σχεδόν σε πραγματικό χρόνο, ενώ τα μέγιστα σημεία σάρωσης φτάνουν τα 1001.

Η οθόνη του SV6301A είναι IPS υψηλής φωτεινότητας 7 ιντσών με χωρητικό πάνελ αφής, το οποίο επιτρέπει στους χρήστες να βλέπουν καθαρά το περιεχόμενο της οθόνης σε εξωτερικούς χώρους.με 4 φυσικά κουμπιά, οι χρήστες μπορούν να ρυθμίσουν γρήγορα το εύρος συχνότητας, την κλίμακα, να ενεργοποιήσουν / να απενεργοποιήσουν τα ίχνη, να προσθέσουν / να διαγράψουν δείκτες, στιγμιότυπα οθόνης, κλπ. Η λειτουργία είναι αρκετά βολική και ομαλή.Το SV6301A έχει δύο ενσωματωμένες μπαταρίες λιθίου 18650mAh με διάρκεια ζωής έως και 3 ώρες.Η διασύνδεση φόρτισης είναι USB τύπου C και το καλώδιο τύπου C μπορεί να χρησιμοποιηθεί για την φόρτιση της συσκευής αλλά και για τη μεταφορά δεδομένων.που μπορεί να χρησιμοποιηθεί για την αποθήκευση της κατάστασης βαθμονόμησης, αρχεία snp, στιγμιότυπα οθόνης κλπ.

Χαρακτηριστικά του SYSJOINT SV6301A Handheld Vector NetworkAnalyzer

● Περιοχή συχνοτήτων:1MHz ∙ 6.3GHz.

● Δυναμικό εύρος S21:75dB,Δυναμικό εύρος S11:50dB,

● Εικονική οθόνη IPS υψηλής φωτεινότητας 7 ιντσών με χωρητικό πάνελ αφής;

● Μεταλλική θήκη, που προστατεύει αποτελεσματικά από ηλεκτρομαγνητικές παρεμβολές.

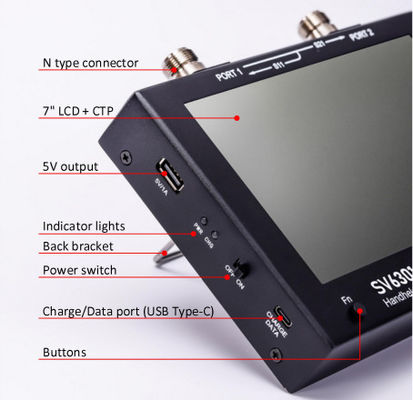

● Συνδετήρας ραδιοσυχνοτήτων τύπου N, σταθερός και ανθεκτικός·

● Πλήρης οθόνη αφής και 4 φυσικά κουμπιά, βολική και ομαλή λειτουργία.

● Διαστάσεις: 190 χμx130 χμx30 χμ·

● Σχεδιασμένο με πίσω στήριξη για λειτουργία σε επιτραπέζιο υπολογιστή.

● Υποστηρίζει τοπική λήψη οθόνης, ικανή να αποθηκεύσει την λήψη οθόνης στην ενσωματωμένη κάρτα μνήμης.

● Ενσωματωμένη κάρτα μνήμης 8GB για την αποθήκευση κατάστασης βαθμονόμησης, αρχείων snp, στιγμιότυπων οθόνης κλπ.

● 2 ενσωματωμένες μπαταρίες ιόντων λιθίου 18650 3350mAh με διάρκεια ζωής έως 3 ώρες·

● Το TDR futtion, το οποίο μπορεί να χρησιμοποιηθεί για τη μέτρηση του μήκους του καλωδίου.

● Μέχρι 2 ίχνη αναφοράς

Προδιαγραφή του χειροκίνητου αναλυτή δικτύου διανυσμάτων SYSJOINT SV6301A

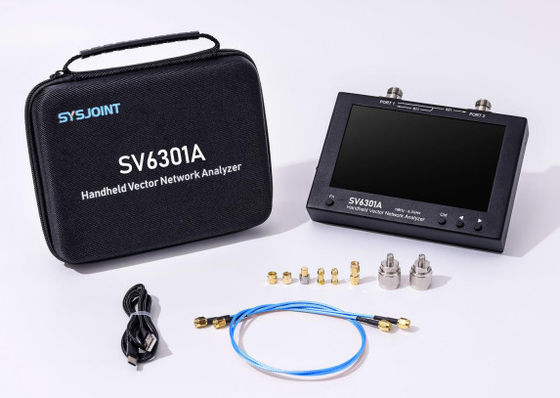

Κατάλογος αποστολής του SV6301A

• SV6301A ×1
• N προς προσαρμογέα SMA ×2
• Σύστημα βαθμονόμησης SMA OPEN/SHORT/LOAD ×1
• Προσαρμοστής SMA-KK ×2
• Προσαρμοστής SMA-JJ × 1
• 60cm SMA-JJ SS405 ομοαξονικό καλώδιο ×2
• Καλώδιο USB τύπου C ×1

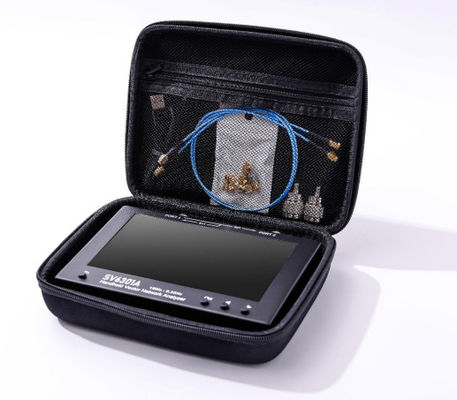

• Σάκος αποθήκευσης × 1
