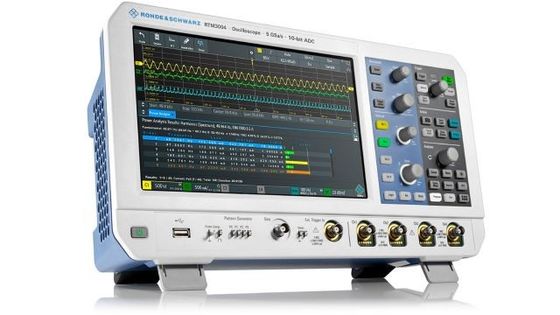

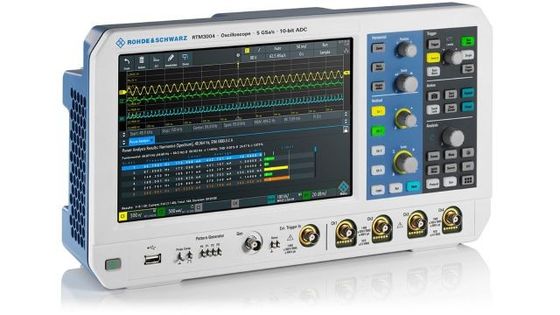

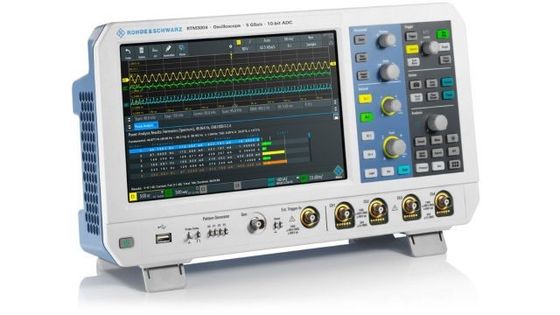

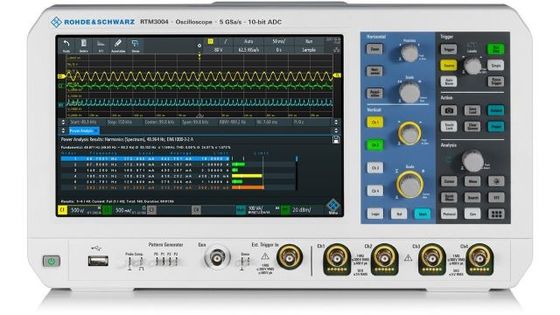

100 MHz έως 1GHz Οσιλοσκόπιο RTM3000 με 80 ενδιάμεσες μέγιστες μνήμες και 2/4 κανάλια

Name: 100 MHz έως 1GHz Οσιλοσκόπιο RTM3000 με 80 ενδιάμεσες μέγιστες μνήμες και 2/4 κανάλια
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: RTM3000
Availability: InStock

Ονομασία μάρκας:	Rohde & Schwarz
Αριθμός μοντέλου:	RTM3000
Τροποποιημένο:	1 σύνολο
τιμή:	Διαπραγματεύσιμα
Χρόνος παράδοσης:	1~3 εργάσιμες ημέρες
Όροι πληρωμής:	T/T, Western Union

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Γερμανία

Πιστοποίηση:

ISO17025

έγγραφο:

RTM3000_specs_en_5214-9144-...00.pdf

Απόφαση:

1280 × 800 pixel (WXGA)

Διάδρομοι:

2/4

Διάφρασμα ζώνης σε MHz:

100, 200, 350, 500, 1000

Μέγιστη μνήμη:

40/κανάλι, 80 διασταυρωμένα, 400 μsample (προαιρετικά) -τμήμα μνήμης

Θερμοκρατική φόρτιση:

Από 0 °C έως +50 °C (λειτουργία), από 40 °C έως +70 °C (αποθήκευση)

Μέγεθος σε mm (W × H × D):

390 × 220 × 152

Βάρος (kg):

3.3

Εφοδιασμός με εναλλασσόμενο:

100 V έως 240 V σε 50 Hz έως 60 Hz 1,6 A έως 0,7 A

Συσκευασία λεπτομέρειες:

Καρτόνι

Δυνατότητα προσφοράς:

Σε αποθέματα

Επισημαίνω:

Οσκιλοσκόπιο 1GHz RTM3000

80 Οσκιλοσκόπιο μέγιστης μνήμης

2/4 κανάλια RTM3000 Οσιλοσκόπιο

Περιγραφή του προϊόντος

Βασικά στοιχεία για το R&S®RTM3000 Oscilloscope

Διάφρασμα ζώνης: 100 MHz έως 1 GHz
Ταχύτητα δειγματοληψίας: έως 5 G δειγματοληψία/s
Βαθμός μνήμης: έως 80 msample
Ανάλυση ADC: 10 bit
Οθόνη: 10.1 ̇ χωρητική οθόνη αφής

	Έρευνα και ανάπτυξη^®RTC1000	Έρευνα και ανάπτυξη^®RTB2000	Έρευνα και ανάπτυξη^®RTM3000	Έρευνα και ανάπτυξη^®RTA4000
Αριθμός οσιλοσκόπου κανάλια	2	2/4	2/4	4
Διάφρασμα ζώνης σε MHz	50, 70, 100, 200, 300	70, 100, 200, 300	100, 200, 350, 500, 1000	200, 350, 500, 1000
Μέγιστη συχνότητα δειγματοληψίαςGδείγμα/s	1/κανάλι, 2 διασταυρωμένα	1.25/κανάλι, 2.5 διασταυρωμένα	2.5/κανάλι, 5 διασταυρωμένα	2.5/κανάλι, 5 διασταυρωμένα
Μέγιστο βάθος μνήμηςστο Msample	1/κανάλι, 2 διασταυρωμένα	10/κανάλι, 20 διαχωρισμένα. 160 Δείγμα (προαιρετικό) -διαχωρισμένη μνήμη	40/κανάλι, 80 διαχωρισμένα, 400 Δείγμα (προαιρετικό) -διαχωρισμένη μνήμη	100 ανά κανάλι, 200 διαχωρισμένα. 1 Gδείγμα (πρότυπο) -διαχωρισμένη μνήμη
Ακριβότητα χρονολογικής βάσης σε ppm	50	2.5	2.5	0.5
Ψηλά bits (ADC)	8	10	10	10
Ελάχιστη ευαισθησία εισόδου	1 mV/div	1 mV/div	500 μV/div	500 μV/div
Εμφάνιση	6.5", 640 × 480 pixel	10 ιντσών χωρητική επαφή, 1280 × 800 pixel	10 ιντσών χωρητική επαφή, 1280 × 800 pixel	10 ιντσών χωρητική επαφή, 1280 × 800 pixel
Ποσοστό ενημέρωσης	10000 μορφές κύματος/s	300000 μορφές κυμάτων/δευτερόλεπτο γρήγορα λειτουργία μνήμης σε τμήματα	2000000 μορφές κυμάτων/δευτερόλεπτο σε γρήγορη λειτουργία μνήμης σε τμήματα	2000000 μορφές κυμάτων/δευτερόλεπτο σε γρήγορη λειτουργία μνήμης σε τμήματα
ΥΠΕ	8 κανάλια, 1 Gδείγμα/s	16 κανάλια, 2.5 Gδείγμα/δευτερόλεπτο	16 κανάλια, 5 Gδείγμα/s	16 κανάλια, 5 Gδείγμα/s
Πρωτόκολλο (προαιρετικό)	Ι 2 C, SPI, UART/RS-232/ RS-422/RS-485, CAN, LIN	Εγώ...₂C, SPI, UART/RS-232/ RS-422/RS-485, CAN, LIN	Εγώ..._²C, SPI, UART/RS-232/RS-422/ RS-485, CAN, LIN, ήχος (I2S/) LJ/RJ/TDM), ARINC, MIL	Εγώ...₂C, SPI, UART/RS-232/ RS-422/RS-485, CAN, LIN, ηχο (I2S), ARINC, MIL
Γεννήτριες	1 γεννήτρια, Γεννήτρια μοτίβων 4 bit	1 ARB, Γεννήτρια μοτίβων 4 bit	1 ARB, Γεννήτρια μοτίβων 4 bit	1 ARB, Γεννήτρια μοτίβων 4 bit
Μαθηματικά	+,??, *,/,FFT ((128k βαθμοί)	) +,??, *,/,FFT ((128k βαθμοί)	+,??, *,/,FFT ((128k βαθμοί), 21 προηγμένες λειτουργίες	+,??, *,/,FFT ((128k βαθμοί), 21 προηγμένες λειτουργίες
Έρευνα Rohde&Schwarz Διασύνδεση	-	-	πρότυπο	πρότυπο
Ικανότητα ραδιοσυχνοτήτων	ΑΕΠ	ΑΕΠ	ανάλυση φάσματος	ανάλυση φάσματος

Οφέλη του οσιλοσκόπου R&S®RTM3000

Βλέπετε Μικρές Σημειώσεις Λεπτομέρειες στην Παρουσία Μεγάλων Σημειώσεων

▶ 10bit ADC: 1024 επίπεδα, 4 φορές περισσότερα από το 8bit ADC

▶ 500 μV/div: πλήρες εύρος ζώνης, χωρίς μεγέθυνση από λογισμικό

ΠΑΡΑΓΑΤΕ ΠΟΛΛΟ ΤΗΝ Ώρα ΣΤΟ ΠΟΛΛΟ ΔΕΣΜΟ

▶ 80 Δείγμα: η τυποποιημένη μνήμη απόκτησης είναι 8 έως 40 φορές καλύτερη

▶ 5 Gδείγμα: ταχεία ταχύτητα δειγματοληψίας

▶ 400 Δείγμα: κατακερματισμένη μνήμη

10.1" Υψηλής ευκρίνειας ΕΠΙΣΚΡΗΜΑΤΙΚΗ ΕΠΙΣΚΡΗΜΑΤΙΚΗ ΚΑΙ ΥΠΟΣΤΡΟΠΗ ΓΕΣΤΕΡΑΣ

Χ-IN-1 ΟΣΚΙΛΟΣΚΟΠΟ

▶ Οσιλοσκόπιο
▶ Αναλυτής λογικής

▶ Αναλυτής πρωτοκόλλου
▶Δημιουργός κυματικής μορφής και μοτίβου

▶Ψηφιακό όγκο
▶Σύστημα ανάλυσης συχνότητας

▶Μέθοδος δοκιμής μάσκας
▶Ιστορικό και λειτουργία μνήμης σε τμήματα

Ανάλυση ανταπόκρισης συχνότητας (BODE PLOT)

▶ Αναλύστε την ανταπόκριση συχνότητας των παθητικών φίλτρων και των κυκλωμάτων των ενισχυτών

▶ Εκτελέστε μετρήσεις της απόκρισης του κυκλώματος ελέγχου

▶ Μετρώντας την αναλογία απόρριψης της τροφοδοσίας

▶ Απλή και γρήγορη τεκμηρίωση

Η καλύτερη επιλογή για εξουσία

Αναλύει τη λειτουργία εισόδου, εξόδου και μεταφοράς των τροφοδοτήσεων ηλεκτρικής ενέργειας με διακόπτη

Οδηγός μέτρησης για ταχεία αποτελέσματα

¢ Απλή και ταχεία τεκμηρίωση

∆ιαλύστε το αρμονικό ρεύμα σύμφωνα με τα συμβατικά πρότυπα EN, MIL και RTCA

Ανάλυση φάσματος: Προσδιορισμός αλληλεπιδράσεων μεταξύ χρόνου και συχνότητας

▶ Φασματογράφημα: εξέλιξη με την πάροδο του χρόνου

▶ Σημάδια κορυφής: αυτόματη τοποθέτηση

Ανάλυση πρωτοκόλλου: Αποτελεσματική αποδιορθωτική επεξεργασία σειριακών λεωφορείων

Η σωστή δοκιμή για την καλύτερη μέτρηση

▶ Περισσότερα από 30 ειδικά ανιχνευτικά

▶ Μικρό κουμπί για βολικό έλεγχο του οργάνου

▶ ακρίβεια 0,01% με το R&S®ProbeMeter

ΕΠΙΣΤΡΟΠΗ

Συνοπτικές προδιαγραφές
Βιόμετρο σύστημα
Αριθμός καναλιών	R&S®RTM3002; R&S®RTM3004	2; 4
Διάφραγμα ζώνης (± 3 dB) σε 50 Ω	R&S®RTM3002/3004 (με Δελτίο ΕΚΑΧ - Δελτίο ΕΚΤ - Δελτίο ΕΚΤ - Δελτίο ΕΚΤ - Δελτίο ΕΚΤ - Δελτίο ΕΚΤ - Δελτίο ΕΚΤ - Δελτίο ΕΚΤ - Δελτίο ΕΚΤ - Δελτίο ΕΚΤ	100 MHz, 200 MHz, 350 MHz, 500 MHz, 1 GHz
Χρόνος άνοδος (υπολογισμένος)	R&S®RTM3002/3004 (με Δελτίο ΕΚΑΧ - Δελτίο ΕΚΤ - Δελτίο ΕΚΤ - Δελτίο ΕΚΤ - Δελτίο ΕΚΤ - Δελτίο ΕΚΤ - Δελτίο ΕΚΤ - Δελτίο ΕΚΤ - Δελτίο ΕΚΤ - Δελτίο ΕΚΤ	3.5 ns, 1.75 ns, 1 ns, 700 hp, 350 hp
Αντίσταση εισόδου		50 Ω ± 1,5% (μετρήσεις), 1 MΩ ± 1% (μετρήσεις) 14 pF ± 1 pF (μετρήσεις)
Ευαισθησία εισόδου	μέγιστο εύρος ζώνης σε όλες τις περιοχές
	σε 1 MΩ	500 μV/div έως 10 V/div
	σε 50 Ω	500 μV/div έως 1 V/div
Ακριβότητα κέρδους συνεχούς ρεύματος	μετατόπιση και θέση = 0, μέγιστη μεταβολή της θερμοκρασίας λειτουργίας ±5°C μετά την αυτοπροσαρμογή
	ευαισθησία εισόδου > 5 mV/div	±1,5% πλήρους κλίμακας
	ευαισθησία εισόδου ≤ 5 mV/div	± 2% της πλήρους κλίμακας
Ανάλυση ADC		10 bit, έως 16 bit με αποδεκατισμό υψηλής ανάλυσης
Σύστημα απόκτησης
Μέγιστος ρυθμός δειγματοληψίας σε πραγματικό χρόνο		2.5 G δείγμα/s· 5 G δείγμα/s, διασταυρωμένο
Μνήμη απόκτησης	πρότυπο· με επιλογή R&S®RTM-K15	40 δείγματος (80 δείγματα διασταυρωμένα) · 400 ΜΣυμπλήρωμα μνήμης
Οριζόντιο σύστημα
Πεδίο χρονικής βάσης		επιλέξιμη μεταξύ 0,5 ns/div και 500 s/div
Σύστημα ενεργοποίησης
Τύποι ενεργοποιητών	πρότυπο	Τμήμα, πλάτος, βίντεο (PAL, NTSC, SECAM, -PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p) λεωφορείο, timeout
	επιλογή	Εγώ...₂C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, ΑΡΙΝΚ429, MIL-STD-1553
Επιλογή MSO
Ψηφιακά κανάλια		16 (2 λογικοί ανιχνευτές)
Ποσοστό δειγματοληψίας		1.25 Gδείγμα/δευτερόλεπτο
Μνήμη απόκτησης	πρότυπο· με επιλογή R&S®RTM-K15	40 δείγματος (80 δείγματα διασταυρωμένα) · 400 ΜΣυμπλήρωμα μνήμης
Γεννήτρια κυμάτων
Ανάλυση, δείγματο		14 bit, 250 msample/s
Αμβέλεια	υψηλό Z, 50 Ω	20 mV έως 5 V (Vpp); 10 mV έως 2,5 V (Vpp)
Συνεχή εκτόπιση	υψηλό Z, 50 Ω	±5 V, ±2,5 V
Μορφές σήματος Περιοχές συχνοτήτων	Σίνος	0.1 Hz έως 25 MHz
	παλμός/ορθογώνιο	0.1 Hz έως 10 MHz
	ράμπα/τρίγωνο	0.1 Hz έως 1 MHz
	θόρυβο	μέγιστο 25 MHz
Αυθαίρετη	ταχύτητα δειγματοληψίας, βάθος μνήμης	μέγιστο 10 Msample/s· 32k σημεία
Γενικά στοιχεία
Εικόνα		10.1" WXGA TFT έγχρωμη οθόνη (1280 × 800 pixel)
Διασύνδεση		Διοικητής USB με MTP, συσκευή USB, LAN, ισχυρός web server για απομακρυσμένη προβολή και λειτουργία
Ακούσιμο θόρυβο		28.3 dB ((A)
Μέγεθος		390 mm × 220 mm × 152 mm (15,4 ίντσες × 8,66 ίντσες × 5,98 ίντσες)
Βάρος		30,3 kg (7,27 lb)
