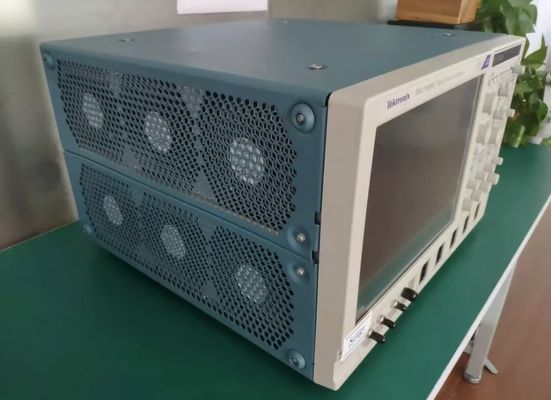

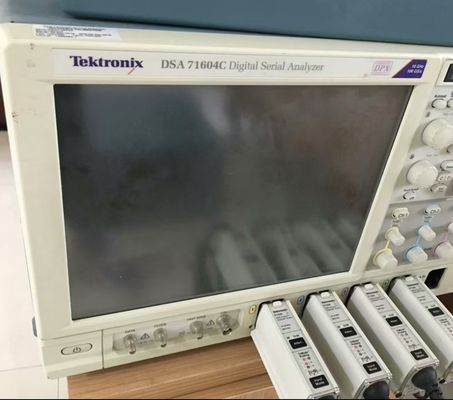

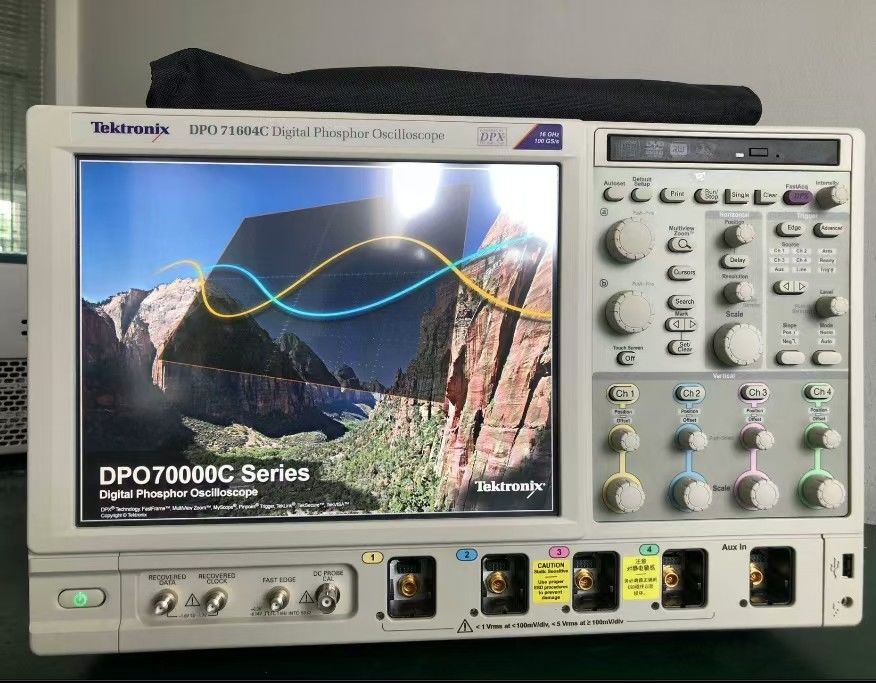

Δοκιμασμένο ψηφιακό οσιλοσκόπιο Tektronix DPO71604C DSA71604C 16 GHz 100 GS/s 4 καναλιών

Περιγραφή του Tektronix DPO/DSA71604C

Για την ανάπτυξη με τα σημερινά υψηλής ταχύτητας σειριακά πρότυπα, ο ψηφιακός σειριακός αναλυτής DSA70000 είναι η ασυμβίβαστη υψηλής απόδοσης, ειδική λύση για την αποτελεσματική αντιμετώπιση των προκλήσεων σχεδιασμού σας

Η σειρά DSA70000 είναι μια νέα γενιά κυκλικών ψηφιακών αναλυτών σε πραγματικό χρόνο που βασίζεται στην ίδια προηγμένη τεχνολογία με τα ψηφιακά φωσφορικά οσκιλοσκόπια DPO70000 σε πραγματικό χρόνο.Καθώς η τεχνολογία υψηλής ταχύτητας γίνεται πιο διαδεδομένη, περισσότεροι σχεδιαστές αναζητούν εύκολες στη χρήση, ολοκληρωμένες και ειδικές λύσεις για την επαλήθευση, χαρακτηρισμό, διορθωτικό και δοκιμή εξελιγμένων σχεδίων σειριακής υψηλής ταχύτητας.Η σειρά DSA70000 απευθύνεται ειδικά στην αντιμετώπιση των προκλητικών προβλημάτων υψηλής ταχύτητας κατά σειρά σχεδιασμού που αντιμετωπίζουν οι σχεδιαστέςΗ τεχνολογία αυτή έχει ως κληρονομιά εξαιρετικές επιδόσεις απόκτησης σήματος, απλότητα λειτουργίας,και ασύγκριτα εργαλεία αποδιορθώσεως από τη σειρά DPO70000Το σύστημα διαθέτει επίσης τα εκτεταμένα εργαλεία ανάλυσης που επιτρέπουν την υψηλής ταχύτητας ανάλυση σειριακού σήματος και τις μετρήσεις συμμόρφωσης σε ένα εξειδικευμένο όργανο.

Οι αναλυτές σειράς DSA70000 παρέχουν την πιστότητα σήματος των οσιλοσκοπίων Tektronix για να εξασφαλιστεί η εμπιστοσύνη στα αποτελέσματα των μετρήσεων σας: υψηλό ποσοστό δειγματοληψίας σε όλα τα μοντέλα, σε όλα τα κανάλια,Για να καταγράψει περισσότερες λεπτομέρειες του σήματος (διαδρομές, ατέλειες, γρήγορες άκρες), 25 GS/s στα τέσσερα κανάλια για τα μοντέλα 4, 6 και 8 GHz, 50 GS/s στα τέσσερα κανάλια για τα 12.5, 16 και 20 GHz, βελτίωση του εύρους ζώνης καθώς και το καλύτερο χαμηλό θόρυβο jitter και κάθετη ακρίβεια για πολύ ακριβείς μετρήσεις.

Η σειρά DSA70000 παρέχει τη μεγαλύτερη απόκτηση στον κλάδο για να παρέχει μεγαλύτερη ανάλυση και μεγαλύτερη χρονική ακολουθία.ή προαιρετικά έως 100 M δείγματα στα τέσσερα κανάλια για το 4, 6 και 8 GHz, 200 M δείγματα σε όλα τα τέσσερα κανάλια για το 12.5Διαχειριστείτε εύκολα αυτό το βαθύ μήκος εγγραφής και παρέχετε λεπτομερή σύγκριση και ανάλυση πολλαπλών τμημάτων μορφής κύματος με τη δυνατότητα MultiView ZoomTM.

Οι αναλυτές DSA70000 μοιράζονται την τεχνολογία DPX του DPO70000 και μπορούν να παρέχουν υψηλό ρυθμό συλλογής μορφής κύματος σε περισσότερες από 300.000 μορφές κύματος ανά δευτερόλεπτο.Η σειρά DSA70000 καταγράφει αυτά τα διαλείπουσα γεγονότα σφάλματος που μπορούν να σπάσουν ένα σχέδιο με τη λειτουργία απόκτησης FastAcqΜε την ενεργοποίηση Pinpoint®, η σειρά DSA70000 είναι επίσης εξοπλισμένη για την απομόνωση τμήματος ενός πολύπλοκου σήματος για περαιτέρω ανάλυση.

Για την αποδιορθώσει σειριακών αρχιτεκτονικών, η σειρά DSA70000 διαθέτει την NRZ σειριακή πρότυπο ενεργοποίηση και το πρωτόκολλο αποκωδικοποίησης με ενσωματωμένη ανάκτηση ρολογιού.προσδιορίζει τις μεταβάσεις, και αποκωδικοποιεί χαρακτήρες και άλλα δεδομένα πρωτοκόλλου. Μπορείτε να δείτε τις καταγραφείσες ακολουθίες bit αποκωδικοποιημένες στις λέξεις τους για βολική ανάλυση (για 8b/10b και άλλες κωδικοποιημένες ροές σειριακών δεδομένων),ή μπορείτε να ορίσετε τις επιθυμητές κωδικοποιημένες λέξεις για την εκτόξευση του σειριακού προτύπου για να συλλάβουνΤέλος, μπορείτε να συγχρονίσετε μακρές συρροϊκές αποκτήσεις προτύπου δοκιμής έως 6,25 Gbps για να εξαλείψετε τυχαία jitter.

Η σειρά DSA70000 διαθέτει τη μεγαλύτερη ακρίβεια μετρήσεων jitter και timing καθώς και ολοκληρωμένους αλγόριθμους ανάλυσης.Μπορείτε να κάνετε μετρήσεις jitter πάνω από συνεχή κύκλους ρολογιού από κάθε έγκυρο παλμό σε μια ενιαία λήψηΟι πολλαπλές μετρήσεις και τα γραφήματα τάσης δείχνουν γρήγορα τον χρόνο του συστήματος υπό μεταβλητές συνθήκες.Περιλαμβάνει επίσης τυχαίο Jitter και καθοριστικό Jitter διαχωρισμό, καθώς και συνολική μέτρηση Jitter σε Bit Error Ratio έως 10- 18 χρόνια.

Η δοκιμή μάσκων επικοινωνιών παρέχει ένα πλήρες χαρτοφυλάκιο μάσκων για την επαλήθευση της συμμόρφωσης με τα πρότυπα σειριακής επικοινωνίας.544 Mbps έως 155 Mbps) /ANSI T1.102 (1.544 Mbps έως 155 Mbps); Ethernet IEEE 802.3; ANSI X3.263 (1.544 Mbps έως 3.125 Gbps XAUI); Sonet/SDH (51.84 Mbps έως 2.4883 Gbps); Fiber Channel (133 Mbps έως 4.25 Gbps*)1) InfiniBand (2.5 Gbps); USB (12 Mbps έως 480 Mbps); Serial ATA (1.5 Gbps, 3 Gbps); Serial Attached SCSI (1.5 Gbps, 3.0 Gbps); IEEE 1394b (491.5 Mbps έως 1.966 Gbps); Ταχεία I/O (1.25 Gbps έως 3.125 Gbps)· Πρότυπα OIF (2.488 Gbps έως 3.11 Gbps) · PCI Express (2.5 Gbps).

Ακριβής, απλή και προσαρμόσιμη δοκιμή φυσικού στρώματος σε υψηλής ταχύτητας σειριακά πρότυπα.FB-DIMM, Serial ATA, Serial Attached SCSI, Fiber Channel, XAUI, IEEE1394b, RapidIO) είναι κρίσιμη για τη διασφάλιση της διαλειτουργικότητας της συσκευής.Η πατενταρισμένη ανάκτηση ρολογιού σε πραγματικό χρόνο (RT-Eye®) και η απεικόνιση των ματιών παρέχουν την ανάκτηση ειδικού ρολογιού, υψηλής ακρίβειας διαγράμματα οφθαλμού για μεταβατικά και μη μεταβατικά bits και ακριβείς μετρήσεις jitter και μετρήσεις de-emphasis.Οι ειδικές για το πρότυπο ενότητες συμμόρφωσης και ανάλυσης που διαμορφώνουν τη μάσκα κυματικής μορφής "pass/fail" και τις δοκιμές ορίων μέτρησης είναι επίσης διαθέσιμες ως επιλογή για το PCI Express (Επιλογή PCE), για τα Serial ATA και SAS (Επιλογή SST), για το FB-DIMM (Fully Buffered - Dual Inline Memory Module) (Επιλογή FBD) ή το InfiniBand (Επιλογή IBA)

Το οσιλοσκόπιο τεσσάρων καναλιών παρέχει εύρος ζώνης 16 GHz και μέγιστο ρυθμό δειγματοληψίας σε πραγματικό χρόνο 100 GS/s.Το εύρος της μεγάλης μήκους εγγραφής έως και 10 M (20 M για DSA) προσφέρει υψηλή ανάλυση καθώς και λήψη μορφής κύματος παρατεταμένης διάρκειαςΗ εξαιρετική αναλογία σήματος-θόρυβου και η ανώτερη ακεραιότητα του σήματος εξασφαλίζουν την εμπιστοσύνη στα αποτελέσματα των μετρήσεων.

Το πεδίο εφαρμογής μπορεί επίσης να απομονώσει την αιτία και να διορθώσει τα δυσλειτουργικά υποσυστήματα.Οι χρήστες μπορούν επίσης να εντοπίσουν γρήγορα τις ανωμαλίες διαλείπουσας ένδειξης, εξοικονομώντας ώρες ή ακόμη και ημέρες αποκαλύπτοντας τη φύση του ελαττώματος, ώστε να μπορούν να απομονωθούν χρησιμοποιώντας εξελιγμένες λειτουργίες ενεργοποίησης.Οι ενεργοποιητές Pinpoint του επιτρέπουν στο πεδίο εφαρμογής να συλλαμβάνει, να αναλύει και να εξαλείφει σπάνιες εκδηλώσεις, όπως διακυμάνσεις σήματος ή λάθη που προκαλούνται από προβλήματα ακεραιότητας σήματος ή διαμάχη λεωφορείου.

Κατάλογος επιλογών

20XL: 250 MS/Ch μήκος εγγραφής

ASM: Προηγμένη αναζήτηση και σήμανση γεγονότων

2XL: 31.25 MS/Ch (πρότυπο για το DSA7000 και το MSO7000)

SR-810B: 8b/10b Η σειρά ανάλυσης

SR-CUST: Συσκευή προσαρμοσμένης κατά σειρά ανάλυσης για προγραμματιστές

TDSUSB2: Λογισμικό δοκιμής συμμόρφωσης USB 2.0

TDSDVI: Λύση δοκιμής συμμόρφωσης DVI

TDSET3: Λογισμικό συμμόρφωσης Ethernet

TDSPTD: Πρωτόκολλο ενεργοποίησης και αποκωδικοποίησης για 8b/10b

TDSHT3: Λύση δοκιμής συμμόρφωσης HDMI

DJA: Εργαλεία ανάλυσης Jitter και οφθαλμών (DPOJET)

HDM: TekExpress HDMI2.0 Πηγή

HDM-DS: TekExpress HDMI2.0 Πρωτόκολλο ηλεκτρικού και απορροφητήρα
