SRS Stanford Research Systems Model LDC500 σειράς Λέιζερ διόδιο ελεγκτή LDC500 LDC501 LDC502
| Ονομασία μάρκας: | SRS |
| Αριθμός μοντέλου: | LDC500/LDC501/LDC502 |
| Τροποποιημένο: | 1 σύνολο |
| Τιμή: | Διαπραγματεύσιμα |
| Όροι πληρωμής: | T/T |
Ελεγκτής Διόδου Laser LDC502
,Ελεγκτής Σειράς SRS LDC500

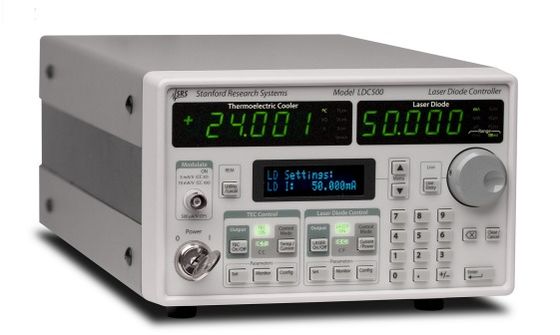

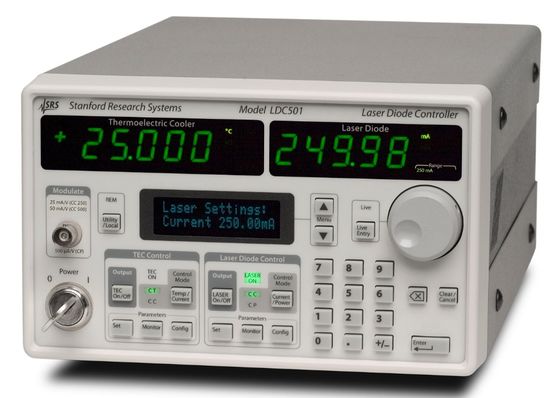

SRS Stanford Research Systems Μοντέλο LDC500 Series Laser Diode Controller LDC501 LDC502
Περιγραφή του SRS Stanford Research SystemsLDC500 LDC501 LDC502Ελεγκτής Διόδου Laser
Παρουσιάζοντας τη σειρά LDC500 Laser Diode Controllers—highly σταθερές πηγές ρεύματος χαμηλού θορύβου, με ενσωματωμένους ελεγκτές θερμοκρασίας—όλα σε πολύ προσιτές τιμές. Η σειρά LDC500 είναι τα ιδανικά όργανα για τον έλεγχο του ρεύματος και της θερμοκρασίας των διόδων λέιζερ σας. Έχουν την απόδοση και τα χαρακτηριστικά που περιμένετε από όργανα που κοστίζουν διπλάσια χρήματα.
Η σειρά LDC500 είναι τα ιδανικά όργανα για τον έλεγχο του ρεύματος και της θερμοκρασίας των διόδων λέιζερ σας. Έχουν την απόδοση και τα χαρακτηριστικά που περιμένετε από όργανα που κοστίζουν διπλάσια χρήματα. Το LDC501 έχει έως και 500 mA ρεύματος εξόδου με λιγότερο από 1,1 µA θορύβου rms, ενώ το LDC500 έχει έως και 100 mA ρεύματος και λιγότερο από 0,3 µA θορύβου. Το LDC502 παρέχει έως και 2 A ρεύματος.
Με μια πηγή ρεύματος χαμηλού θορύβου, έναν ελεγκτή θερμοκρασίας υψηλής ακρίβειας 36 W και τυπικές διεπαφές υπολογιστή, συμπεριλαμβανομένου του Ethernet, η σειρά LDC500 είναι η σωστή επιλογή για τις εφαρμογές δοκιμών και ελέγχου διόδων λέιζερ.
Εύκολο στη χρήση Interface

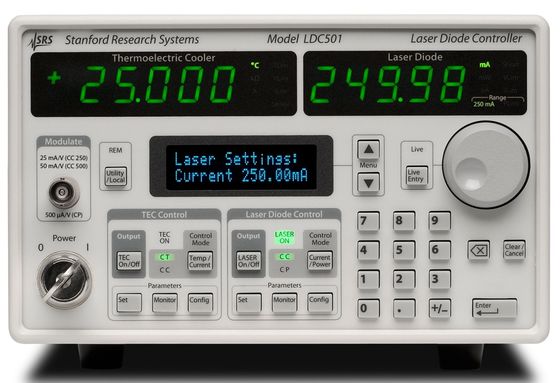

Η σειρά LDC500 διαθέτει μια διαισθητική διεπαφή χρήστη και πολλοί χρήστες για πρώτη φορά θα μπορούν να χειριστούν το όργανο χωρίς να χρειαστεί να ανοίξουν το εγχειρίδιο (αν και συνιστούμε να διαβάσετε το εγχειρίδιο). Σε αντίθεση με τα ανταγωνιστικά μοντέλα, οι ελεγκτές της σειράς LDC500 διαθέτουν μια ειδική οθόνη μπροστινού πίνακα για την εισαγωγή παραμέτρων. Δεν χρειάζεται να θυσιάσετε την παρακολούθηση της θερμοκρασίας ή του ρεύματος για να αλλάξετε απλώς μια ρύθμιση οργάνου—έχετε μια ξεχωριστή δίγραμμη, μπλε αλφαριθμητική οθόνη για αυτό. Επιπλέον, οι φωτεινές 5ψήφιες πράσινες οθόνες LED παρακολουθούν συνεχώς το ρεύμα και τη θερμοκρασία και είναι αρκετά μεγάλες ώστε να διαβάζονται εύκολα από οπουδήποτε στο εργαστήριο.
Γραμμικά τροφοδοτικά
Ανεξάρτητα γραμμικά τροφοδοτικά χρησιμοποιούνται για τον ελεγκτή διόδου λέιζερ και τον ελεγκτή θερμοκρασίας. Τα τροφοδοτικά είναι σχεδιασμένα με έναν μαγνητικά θωρακισμένο τοροειδή μετασχηματιστή και παρέχουν εξαιρετικά καθαρή, σταθερή απομονωμένη ισχύ.
Σταθερός ελεγκτής διόδου λέιζερ
Για να διασφαλιστεί μια σταθερή οπτική έξοδος από τη δίοδο λέιζερ σας, οι ελεγκτές LD της σειράς LDC500 σχεδιάστηκαν για να παρέχουν λειτουργία χωρίς θόρυβο, ακριβείας . Είναι ακριβείς έως και ±0,01 % FS, έχουν αυτοματοποιημένες ρυθμίσεις δοκιμών, ο θόρυβος είναι τόσο χαμηλός όσο 0,3 µA rms και πληρούν μια προδιαγραφή μετατόπισης 10 ppm/°C.
Οι ελεγκτές έχουν δύο τρόπους λειτουργίας για τη δίοδο λέιζερ: σταθερό ρεύμα και σταθερή ισχύ. Η λειτουργία σταθερού ρεύματος (CC) προγραμματίζει την πηγή σε ένα ακριβές DC πλάτος. Εναλλακτικά, η λειτουργία σταθερής οπτικής ισχύος (CP) ελέγχει την πηγή ρεύματος για να διατηρήσει ένα σταθερό σήμα σε μια φωτοδίοδο παρακολούθησης. Και οι δύο τρόποι ελέγχου σάς επιτρέπουν να προσθέσετε ένα εξωτερικό σήμα διαμόρφωσης, με ρυθμιζόμενο εύρος ζώνης έως και 1 MHz (σε λειτουργία CC) ή 10 kHz (σε λειτουργία CP).
Ένα άλλο βολικό χαρακτηριστικό που προσφέρει η σειρά LDC500 είναι μια πλήρως προγραμματιζόμενη τάση πόλωσης φωτοδιόδου. Μπορείτε να ρυθμίσετε την πόλωση μεταξύ 0 και 5 V από τον μπροστινό πίνακα ή απομακρυσμένα χρησιμοποιώντας μία από τις διεπαφές υπολογιστή.
Ελεγκτής θερμοκρασίας 36 W
Ο ενσωματωμένος ελεγκτής θερμοκρασίας 36 W της σειράς LDC500 σάς επιτρέπει να ρυθμίζετε τη θερμοκρασία με ανάλυση 0,001 °C και να μετράτε τη θερμοκρασία με ακρίβεια 0,01 °C (με έναν βαθμονομημένο αισθητήρα). Διατηρεί τυπική σταθερότητα 0,0005 °C/°C σε σχέση με τη θερμοκρασία δωματίου και έχει ένα πολύ ευρύ εύρος ελέγχου θερμοκρασίας .
Ο ελεγκτής TEC έχει επίσης δύο τρόπους λειτουργίας: η λειτουργία σταθερής θερμοκρασίας (CT) ελέγχει το ρεύμα TEC για να διατηρήσει μια σταθερή θερμοκρασία (ή την τιμή ακατέργαστου αισθητήρα), ενώ η λειτουργία σταθερού ρεύματος (CC) λειτουργεί το TEC σε ένα σταθερό ρεύμα. Υποστηρίζονται αισθητήρες θερμίστορ, RTD και IC.
Η σειρά LDC500 προσφέρει μια λειτουργία αυτόματης ρύθμισης που βελτιστοποιεί αυτόματα τις παραμέτρους βρόχου PID του ελεγκτή. Φυσικά, παρέχεται και πλήρης χειροκίνητος έλεγχος. Η δυναμική μεταφορά μεταξύ των λειτουργιών CT και CC για το TEC είναι επίσης εύκολη—απλώς πατήστε το κουμπί Temp/Current.
Προστασία διόδου λέιζερ
Πολλαπλά χαρακτηριστικά προστασίας διόδου λέιζερ, συμπεριλαμβανομένης της αργής εκκίνησης, των ρυθμιζόμενων ορίων ρεύματος και της ρυθμιζόμενης τάσης συμμόρφωσης, διατηρούν τις διόδους λέιζερ σας ασφαλείς όταν συμβαίνουν απροσδόκητα συμβάντα. Η γρήγορη σύσφιξη και το κλείσιμο παρέχουν επιπλέον προστασία από την διακοπτόμενη επαφή με το λέιζερ. Σε συνδυασμό, αυτά τα χαρακτηριστικά παρέχουν απρόσκοπτο, ασφαλή έλεγχο της διόδου λέιζερ σας.
Έλεγχος υπολογιστή

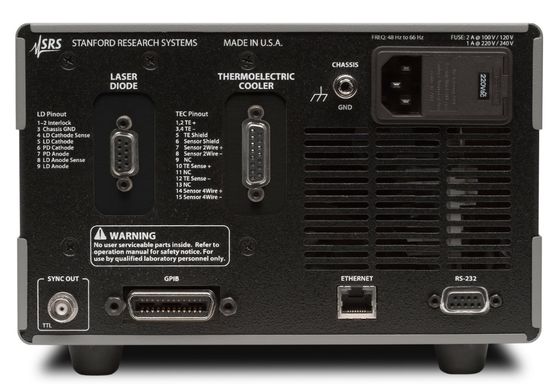

Η απομακρυσμένη λειτουργία της σειράς LDC500 υποστηρίζεται με διεπαφές GPIB, RS-232 και Ethernet. Όλες οι λειτουργίες του οργάνου μπορούν να ελεγχθούν και να διαβαστούν μέσω οποιασδήποτε από τις διεπαφές. Έως και εννέα πλήρεις διαμορφώσεις οργάνων μπορούν να αποθηκευτούν σε μη πτητική μνήμη RAM και να ανακληθούν ανά πάσα στιγμή. Μια έξοδος σκανδαλισμού TTL είναι επίσης διαθέσιμη για τον συγχρονισμό άλλου εξοπλισμού δοκιμών.
Αμετάβατη μεταφορά
Ένα μοναδικό χαρακτηριστικό της σειράς LDC500 είναι η δυναμική “Αμετάβατη μεταφορά” μεταξύ των λειτουργιών CC και CP. Αυτό το χαρακτηριστικό σημαίνει ότι δεν χρειάζεται να απενεργοποιήσετε το λέιζερ για να αλλάξετε λειτουργίες — απλώς πατήστε το κουμπί Current/Power.
Βασικά χαρακτηριστικά του SRS Stanford Research SystemsLDC500 LDC501 LDC502 Laser Diode Controller
Οδηγός διόδου λέιζερ
- Πηγή 100 mA, 500 mA ή 2 A
- Εξαιρετικά χαμηλή μετατόπιση (<10 ppm/°C)
- <0,3 µA θόρυβος ρεύματος (LDC500)
- GPIB, RS-232 και Ethernet
Ελεγκτής TEC
- Ισχύς εξόδου 36 W
- Εξαιρετικά υψηλή σταθερότητα (0,0005 °C/°C)
- Αυτόματη ρύθμιση παραμέτρων βρόχου
- Δυναμική εναλλαγή λειτουργίας CC & CT
Προδιαγραφή τουLDC500 LDC501 LDC502
| Πηγή ρεύματος διόδου λέιζερ | Φωτοδίοδος παρακολούθησης | ||
| Πηγή ρεύματος | Τάση πόλωσης | 0 έως 5 V, προγραμματιζόμενη | |
| Εύρος | 0 έως 100 mA, 0 έως 50 mA (LDC500) | Εύρος ρεύματος PD | 0 έως 5000 µA (LDC500 & LDC501), |
| 0 έως 500 mA, 0 έως 250 mA (LDC501) | 0 έως 10.000 µA (LDC502) | ||
| 0 έως 2 A, 0 έως 1 A (LDC502) | Ανάλυση σημείου ρύθμισης | 0,1 µA (λειτουργία CP) | |
| Ανάλυση σημείου ρύθμισης | 1 µA(LDC500), 10 µA (LDC501), 0,1 mA (LDC502) | Ακρίβεια σημείου ρύθμισης | ±2 µA (LDC500/LDC501) |
| Ακρίβεια | ±0,02 % της πλήρους κλίμακας | ±4 µA(LDC502) | |
| Αντίσταση εξόδου | >1 MΩ (DC) | Μέτρηση & Οθόνη | |
| Σταθερότητα | Ρεύμα εξόδου | ||
| Θερμική | <10 ppm/°C | Ανάλυση | 1µA (LDC500), 10µA (LDC501), 0,1 mA (LDC502) |
| Βραχυπρόθεσμη | <5 ppm πλήρους κλίμακας (1 ώρα) | Ακρίβεια | ±0,02 % FS |
| Μακροπρόθεσμη | <15 ppm πλήρους κλίμακας (24 ώρες) | Ρεύμα φωτοδιόδου | |
| Θόρυβος | LDC500 (10 Hz έως 1 MHz) | Ανάλυση | 0,1 µA |
| 0,9 µA rms (υψηλό εύρος / υψηλό εύρος ζώνης) | Ακρίβεια | ±0,02 % FS | |
| 0,6 µA rms (υψηλό εύρος / χαμηλό εύρος ζώνης) | Τάση προς τα εμπρός διόδου λέιζερ | ||
| 0,5 µA rms (χαμηλό εύρος / υψηλό εύρος ζώνης) | Ανάλυση | 1 mV | |
| LDC501 (10 Hz έως 1 MHz) | Ακρίβεια | ±0,02 % FS ( 4 καλώδια) | |
| 4,5 µA rms (υψηλό εύρος / υψηλό εύρος ζώνης) | Ελεγκτής θερμοκρασίας | ||
| 1,5 µA rms (υψηλό εύρος / χαμηλό εύρος ζώνης) | Έλεγχος θερμοκρασίας | ||
| 2,3 µA rms (χαμηλό εύρος / υψηλό εύρος ζώνης) | Εύρος ελέγχου | ||
| 1 µA rms (χαμηλό εύρος / χαμηλό εύρος ζώνης) | Αισθητήρας IC | -55 °C έως +150 °C | |
| LDC502 (10 Hz έως 1 MHz) | Αισθητήρας αντιστάτη | -150°C έως +250 °C (10 Ω έως 500 kΩ) | |
| 25 µA rms (υψηλό εύρος / υψηλό εύρος ζώνης) | Ανάλυση σημείου ρύθμισης | ||
| 5,0 µA rms (υψηλό εύρος / χαμηλό εύρος ζώνης) | Θερμοκρασία | 0,001 °C | |
| 10 µA rms (χαμηλό εύρος / υψηλό εύρος ζώνης) | Αντίσταση | 0,1 Ω | |
| 3,5 µA rms (χαμηλό εύρος / χαμηλό εύρος ζώνης) | Ακρίβεια σημείου ρύθμισης | ||
| Συμμόρφωση | Θερμοκρασία | ±0,01 °C (εξαρτάται από τον αισθητήρα) | |
| Εύρος | 0 έως 10 V, προγραμματιζόμενο | Αντίσταση | 0,1 % της αντίστασης του αισθητήρα |
| Ανάλυση | 10 mV | Σταθερότητα (τυπ.) | (χρησιμοποιώντας ένα θερμίστορ 10 kΩ NTC) |
| Ακρίβεια | 0,2 V | Θερμική | 0,0005 °C/°C (σε σχέση με το περιβάλλον) |
| Όριο ρεύματος | Βραχυπρόθεσμη | ±0,001 °C (1 ώρα) | |
| Εύρος | 0 έως 100 mA, 0 έως 50 mA (LDC500) | Μακροπρόθεσμη | ±0,002°C (24 ώρες) |
| 0 έως 500 mA, 0 έως 250 mA (LDC501) | Αλγόριθμος ελέγχου | PID | |
| 0 έως 2 A, 0 έως 1 A (LDC502) | Αυτόματη ρύθμιση | Απόκριση βήματος | |
| Ανάλυση | 10 µA (LDC500 & LDC501), 0,1 mA (LDC502) | Αισθητήρες θερμοκρασίας | |
| Ακρίβεια | ±0,1 mA (LDC500 & LDC501), ±0,4 mA (LDC502) | Θερμίστορ | 10 Ω έως 500 kΩ (διέγερση 10 µA, 100 µA, 1000 µA) |
| RTD | Pt-100, Pt-1000 (διέγερση 1 mA) | ||
| Αναλογική διαμόρφωση | Αισθητήρες τάσης IC | LM335 και ισοδύναμα | |
| Εύρος εισόδου | -10 V έως +10 V | Αισθητήρες ρεύματος IC | AD590 και ισοδύναμα |
| Αντίσταση εισόδου | 2 kΩ, τυπ. | Έξοδος TEC | |
| Κέρδος | Τύπος πηγής | Γραμμική, διπολική πηγή ρεύματος | |
| Λειτουργία CC | LDC500 | Εύρος ρεύματος | -4,5 A έως +4,5 A |
| 10 mA/V (υψηλό εύρος), 5 mA/V (χαμηλό εύρος) | Ανάλυση σημείου ρύθμισης | 1 mA | |
| LDC501 | Ακρίβεια σημείου ρύθμισης | ±5 mA | |
| 50 mA/V (υψηλό εύρος), 25 mA/V (χαμηλό εύρος) | Μέγιστη ισχύς | 36 W | |
| LDC502 | Τάση συμμόρφωσης | >8 VDC | |
| 200 mA/V (υψηλό εύρος), 100 mA/V (χαμηλό εύρος) | Θόρυβος ρεύματος | <0,1 mA rms @ 1 A έξοδος,<0,2 mA rms @ 4 A έξοδος (10 Hz έως 1 MHz) | |
| Λειτουργία CP | LDC500 & LDC501 | Όρια ρεύματος | |
| 500 µA/V (ρεύμα PD) | Εύρος | 0 έως 4,5 A | |
| LDC502 | Ακρίβεια | ±5 mA | |
| 1000 碌A/V (ρεύμα PD) | Συνδετήρες οργάνων | DB9-F (δίοδος λέιζερ), DB15-F (TEC) BNC (διαμόρφωση, έξοδος σκανδαλισμού) | |
| Εύρος ζώνης (-3 dB) | Απομακρυσμένες διεπαφές | GPIB (IEEE488.2), RS-232, Ethernet | |
| Λειτουργία CC | DC έως 1,0 MHz (υψηλό εύρος ζώνης, LDC500 & LDC501) | Ισχύς | 100/120VAC ή 220/240VAC, 50Hz/60Hz, 100W |
| DC έως 0,8 MHz (υψηλό εύρος ζώνης, LDC502) | Διαστάσεις | 7"×5"×15" (WHL) | |
| DC έως 10 kHz (χαμηλό εύρος ζώνης, LDC500/ LDC501/ LDC502) | Βάρος | 15 λίβρες. | |
| Λειτουργία CP | DC έως 5 kHz (υψηλό εύρος ζώνης) | Εγγύηση | Ένα έτος ανταλλακτικά και εργασία για ελαττώματα υλικού και κατασκευής |
| DC έως 100 Hz (χαμηλό εύρος ζώνης) | |||
Πληροφορίες παραγγελίας για LDC500 LDC501 LDC502
LDC500 Laser Diode Controller
LDC501 Laser Diode Controller
LDC502 Laser Diode Controller
O500RM Δίσκος τοποθέτησης σε ράφι για τη σειρά LDC
O500C1 Καλώδιο LD 6' w/ flying leads
O500C2 Καλώδιο TEC 6' w/ flying leads
O500C3 Καλώδιο LD 6' w/ D connector
O500C4 Καλώδιο TEC 6' w/ D connector
O500C5 Καλώδιο LD 12' w/ D connector
O500C6 Καλώδιο TEC 12' w/ D connector
