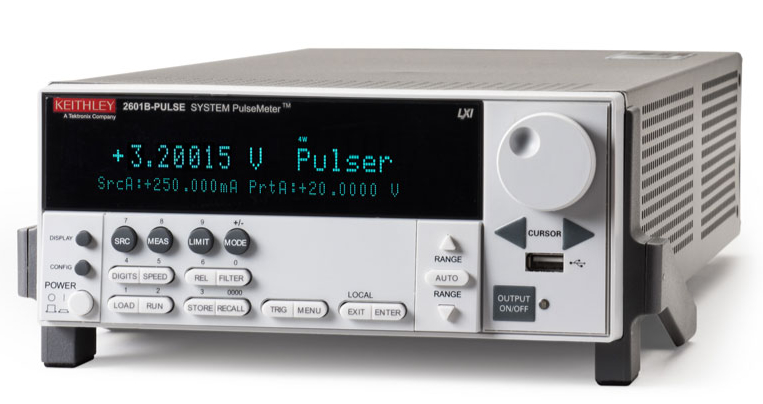

Μονάδα πηγής μέτρησης Keithley 2601B-PULSE 10A 10V με παλμό 10µs
| Ονομασία μάρκας: | Keithley |
| Αριθμός μοντέλου: | 2601-PULSE |
| Τροποποιημένο: | 1 Σειρά |
| Τιμή: | Διαπραγματεύσιμα |
| Όροι πληρωμής: | Τ/Τ |
Μονάδα πηγής μέτρησης Keithley 2601B-PULSE
,Μονάδα πηγής μέτρησης 10A 10V
,Μονάδα πηγής μέτρησης παλμού 10µs
Keithley 2601B-PULSEΜονάδα Μέτρησης Πηγής (SMU),Μονάδα Μέτρησης Παλμών/Πηγής 10 µsec
Περιγραφή του Keithley 2601B-PULSE
Το σύστημα ελέγχου βρόχου του 2601B-PULSE εξαλείφει την ανάγκη χειροκίνητης ρύθμισης για αλλαγές φορτίου έως και 3 μH, διασφαλίζοντας ότι ο παλμός σας δεν έχει υπέρβαση και κουδούνισμα κατά την έξοδο παλμών από 10 μs έως 500 μs σε οποιοδήποτε επίπεδο ρεύματος έως και 10 amps. Με χρόνους ανόδου παλμού < 1,7 μs, μπορείτε να χαρακτηρίσετε σωστά τη συσκευή ή το κύκλωμα υπό δοκιμή.
- Έξοδος 10 A @ 10 V με πλάτος παλμού 10 μs
- Χρόνος ανόδου παλμού <1,7 μs για χαρακτηρισμό με σιγουριά
- Έξοδος παλμού υψηλής πιστότητας χωρίς ρύθμιση σε οποιοδήποτε επίπεδο ρεύματος
Το 2601B-PULSE προσθέτει λειτουργικότητα παλμών στην ανώτερη ακεραιότητα μέτρησης, συγχρονισμό, ταχύτητα και ακρίβεια που γνωρίζετε από το κορυφαίο όργανο Keithley 2601B SMU.
- Ακρίβεια βασικής μέτρησης παλμών 0,05% με ψηφιοποίηση 1 MS/s
- SMU Εύρος χαμηλού ρεύματος 100 nA με ευαισθησία 100 fA
- Συνδέσεις BNC στο πίσω πάνελ για γρήγορη εγκατάσταση καλωδίων
Η τεχνολογία Test Script Processor (TSP®) ενσωματώνει και εκτελεί πλήρη προγράμματα δοκιμών μέσα στο όργανο SMU για να προσφέρει την καλύτερη απόδοση στην βιομηχανία. Η τεχνολογία TSP-Link® επιτρέπει την επέκταση έως και 32 κόμβων TSP-Link για τη δημιουργία παράλληλων δοκιμών υψηλής ταχύτητας, SMU ανά ακίδα, χωρίς κεντρικό πλαίσιο.
- Εξαλείφει τις χρονοβόρες επικοινωνίες διαύλου προς και από τον υπολογιστή
- Προηγμένη επεξεργασία δεδομένων και έλεγχος ροής
- Συνδέστε έως και 32 κόμβους TSP-Link
- Επαναδιαμορφώστε εύκολα καθώς αλλάζουν οι απαιτήσεις δοκιμών
Βασικά Χαρακτηριστικά του Keithley2601B-PULSE
• Κορυφαία στην βιομηχανία έξοδος παλμού 10 A @ 10 V, 10 microsecond
• Διεπαφές USB 2.0, LXI Core, GPIB, RS-232 και ψηφιακής εισόδου/εξόδου
• Τεχνολογία επέκτασης TSP-Link για παράλληλη δοκιμή πολλαπλών καναλιών χωρίς κεντρικό πλαίσιο
• Η τεχνολογία TSP ενσωματώνει πλήρη προγράμματα δοκιμών μέσα στο όργανο για την καλύτερη απόδοση σε επίπεδο συστήματος
• Δυνατότητα DC έως ±40 V @ ±1,0 A, 40 Watt
• Διπλοί ψηφιοποιητές 1 Megasample/second για μετρήσεις παλμών I/V υψηλής ταχύτητας (μόνο λειτουργία παλμών)
• Υποστηρίζεται στο εργαλείο λογισμικού Keithley KickStart non-programming
• Δεν απαιτείται ρύθμιση. λειτουργεί με επαγωγικά φορτία έως και 3 μH
Προδιαγραφή του Keithley 2601B-PULSE
Αυτό το έγγραφο περιέχει προδιαγραφές και συμπληρωματικές πληροφορίες για το System SourceMeter 2601B-PULSE 10 µs Pulser/SMU Instrument.
Οι προδιαγραφές είναι τα πρότυπα έναντι των οποίων δοκιμάζεται το 2601B-PULSE. Κατά την έξοδο από το εργοστάσιο, το 2601B-PULSE πληροί αυτές τις
προδιαγραφές. Οι συμπληρωματικές και τυπικές τιμές δεν είναι εγγυημένες, ισχύουν στους 23 °C και παρέχονται μόνο ως χρήσιμες πληροφορίες.
Οι προδιαγραφές ακρίβειας ισχύουν τόσο για τις κανονικές όσο και για τις λειτουργίες υψηλής χωρητικότητας.
Οι ακρίβειες πηγής και μέτρησης καθορίζονται στους ακροδέκτες του οργάνου Pulser/SMU υπό τις ακόλουθες συνθήκες:
1. 18 °C έως 28 °C, <70% σχετική υγρασία
2. Μετά από 2 ώρες προθέρμανσης
3. Κανονική ταχύτητα (1 NPLC)
4. Ενεργοποιημένο αυτόματο μηδενισμό A/D
5. Μόνο λειτουργία απομακρυσμένης αίσθησης ή σωστά μηδενισμένη τοπική λειτουργία
6. Περίοδος βαθμονόμησης = 1 έτος
Οι ακρίβειες προδιαγραφών χαρακτηριστικού παλμών καθορίζονται στους ακροδέκτες του οργάνου υπό αυτές τις συνθήκες:
• Ελάχιστο άνοιγμα 10 μs.
• Μόνο λειτουργία απομακρυσμένης αίσθησης.
• Συνολική επαγωγή καλωδίου και DUT ≤3 μH, μετρημένη στα 100 kHz
