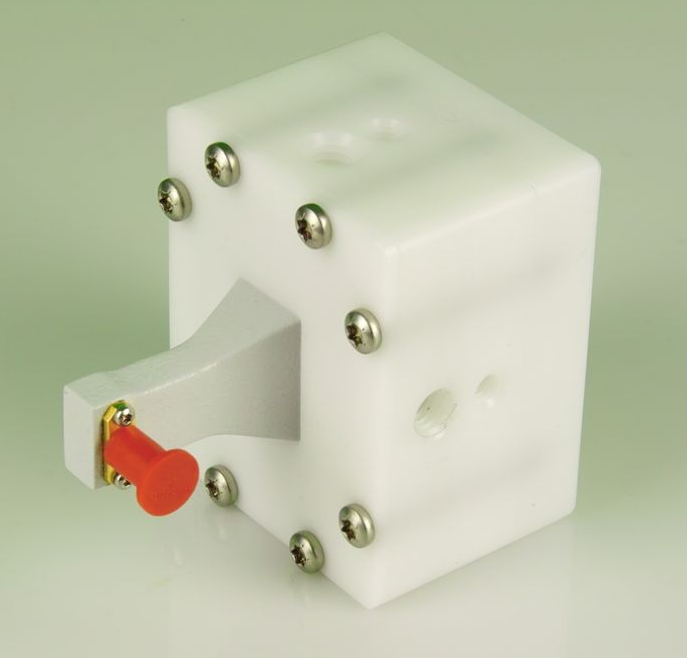

Schwarzbek BBHA 9170 Κέρας Αντένα 15-26.5 GHz Χρησιμοποιήθηκε Δοκιμάστηκε

Name: Schwarzbek BBHA 9170 Κέρας Αντένα 15-26.5 GHz Χρησιμοποιήθηκε Δοκιμάστηκε
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: BBHA 9170
Availability: InStock

Ονομασία μάρκας:	Schwarzbek
Αριθμός μοντέλου:	BBHA 9170
Τροποποιημένο:	1 set
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Place of Origin:

Germany

Product name:

Broadband Horn Antenna

Nominal Frequency Range::

15 - 26.5 GHz

Usable Frequency Range::

14 - 40 GHz

Antenna Factor::

38-45 dB/m

Condition:

Used

Functions:

Tested, in Full Working Conditions

Supply Ability:

in stock

Επισημαίνω:

Αντενά με κέρατο Schwarzbek BBHA 9170

Αντεννή κέρατος 15-26

5 GHz

Περιγραφή του προϊόντος

Κεραία κέρατος ευρείας ζώνης Schwarzbek BBHA 9170 26.5 GHz (40 GHz)

Περιγραφή της κεραίας κέρατος ευρείας ζώνης Schwarzbek BBHA 9170 26.5 GHz (40 GHz)

Γραμμικά πολωμένη κεραία κέρατος ευρείας ζώνης (ορείχαλκος με πλαστικό σώμα στήριξης) για εφαρμογές λήψης και μετάδοσης.

Ο εσωτερικός αγωγός (ακροδέκτης τροφοδοσίας) βρίσκεται γενικά μέσα στο επίπεδο πόλωσης. Για οριζόντια πόλωση, ο εσωτερικός αγωγός πρέπει να ρυθμιστεί οριζόντια, για κάθετη πόλωση, ο εσωτερικός αγωγός πρέπει να ρυθμιστεί κάθετα

Προδιαγραφές της κεραίας κέρατος ευρείας ζώνης Schwarzbek BBHA 9170 26.5 GHz (40 GHz)

Ονομαστικό εύρος συχνοτήτων:	15 - 26.5 GHz
Χρήσιμο εύρος συχνοτήτων:	14 - 40 GHz
Κέρδος:	15-20 dBi
Συντελεστής κεραίας:	38-45 dB/m
Ονομαστική σύνθετη αντίσταση:	50 Ω
Μέγιστη ισχύς εισόδου:	10 W (συνεχ.)
Μέγιστη ισχύς εισόδου:	25 W (μέγιστη)
VSWR:	τυπ. 2
3 dB εύρος δέσμης E-plane:	13°-21°
3 dB εύρος δέσμης H-plane:	14°-23°
Υλικό:	Αλουμίνιο
Διαστάσεις:	75 x 86 x 60 mm
Σπειρώματα στήριξης:	3/8", 1/4"
Βάρος:	0.3 kg
Σύνδεσμος:	Συμβατό με SMA θηλυκό

Συχνότητα	Κέρδος (Isotr)	Συντελεστής κεραίας
GHz	dBi	dB/m
14	6.61	46.54
15	13.93	39.81
16	15.18	39.12
17	18	36.83
18	19.13	36.19
19	17.83	37.96
20	18.27	37.97
21	19.04	37.62
22	19.76	37.31
23	19.61	37.84
24	18.65	39.17
25	18.47	39.71
26	19.12	39.40
27	19.47	39.38
28	20.56	38.61
29	20.16	39.30
30	19.92	39.85
31	19.76	40.28
32	19.31	41.02
33	19.50	41.09
34	19.63	41.22
35	19.06	42.04
36	19.19	42.16
37	19.51	42.07
38	19.58	42.24
39	18.57	43.47
40	19.26	43.00
41	20.57	41.91
42	18.43	44.26

Διάγραμμα ακτινοβολίας του BBHA 9170

Schwarzbek BBHA 9170 Κέρας Αντένα 15-26.5 GHz Χρησιμοποιήθηκε Δοκιμάστηκε 0

Συχνές ερωτήσεις:

1. Μπορείτε να στείλετε παραγγελία στον Καναδά ή την Αυστραλία;
Ναι, μπορούμε. Στέλνουμε παραγγελίες σε όλο τον κόσμο.
2. Ποια μέθοδο παράδοσης χρησιμοποιείτε; και χρόνος παράδοσης;
Μπορούμε να στείλουμε με EMS, DHL, FedEx, UPS, TNT με αριθμό παρακολούθησης. Ο συνήθης χρόνος παράδοσης είναι 4-7 εργάσιμες ημέρες.
3. Ποιος είναι ο όρος πληρωμής σας;
100% πληρωμή T/T πριν από την αποστολή.
4. Πώς μπορώ να κάνω οποιαδήποτε άλλη ερώτηση;
Μπορείτε να επικοινωνήσετε μαζί μας online ή να μας αφήσετε μηνύματα παρακάτω.

Schwarzbek BBHA 9170 Κέρας Αντένα 15-26.5 GHz Χρησιμοποιήθηκε Δοκιμάστηκε 2
