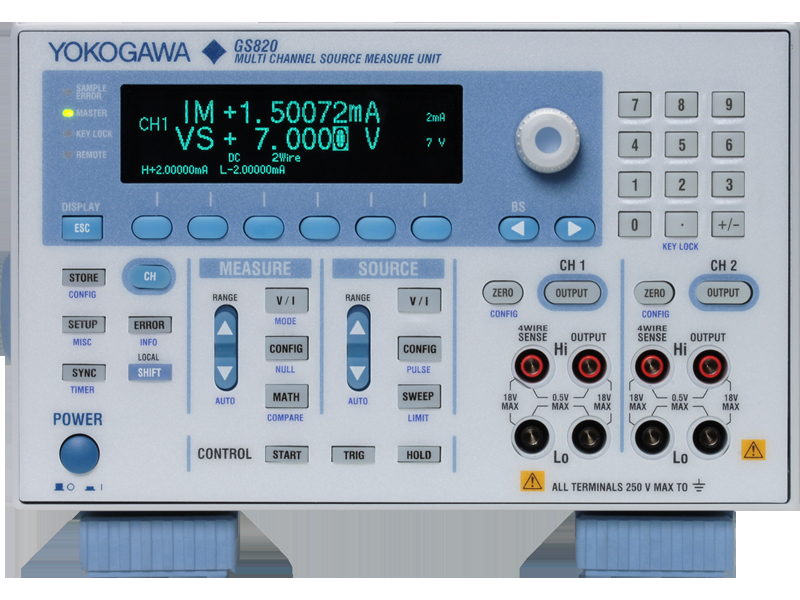

YOKOGAWA GS820 Μονάδα Μέτρησης Πολλαπλών Καναλιών Πηγής - Μεταχειρισμένο

YOKOGAWA GS820 Μονάδα Μέτρησης Πηγής Πολλαπλών Καναλιών

Περιγραφή του YOKOGAWA GS820

Η λειτουργία τεσσάρων τεταρτημορίων που αποτελείται από λειτουργία πηγής (πηγή ρεύματος) και λειτουργία βύθισης (βύθιση ρεύματος) είναι διαθέσιμη με εύρη έως 7 V και 3,2 A ή 18 V και 1,2 A. Η ανάλυση εξόδου και μέτρησης είναι 5,5 ψηφία. Άλλα χαρακτηριστικά περιλαμβάνουν:

• Απομονωμένη λειτουργία πηγής και μέτρησης 2 καναλιών
• Εύρη πηγής και μέτρησης:

​Μοντέλο 18V: 7 V και 3,2 A ή 18 V και 1,2 A
Μοντέλο 50V: 20 V και 1,2 A ή 50 V και 0,6 A

• Ανάλυση 1 pA σε εξαιρετικά μικρό εύρος ρεύματος 200 nA
• Δημιουργία αυθαίρετων κυματομορφών που αποτελούνται από έως και 100.000 σημεία σε διαστήματα 100 μs
• Επέκταση καναλιών μέσω συνδέσμου συγχρονισμού master-slave
• Γρήγορες ταχύτητες δοκιμής
• 16-bit ψηφιακή είσοδος/έξοδος (μοντέλο 765602/12)

​Εύρος Πηγής και Μέτρησης

Η λειτουργία τεσσάρων τεταρτημορίων που αποτελείται από λειτουργία πηγής (πηγή ρεύματος) και λειτουργία βύθισης (βύθιση ρεύματος) είναι διαθέσιμη. Η ανάλυση εξόδου και μέτρησης είναι 5,5 ψηφία. Δύο μοντέλα είναι διαθέσιμα για την εφαρμογή σας.

Μοντέλο 18 V (765601/02)

• Εύρη τάσης

200 mV, 2 V, 7 V και 18 V

• Μέγιστο ρεύμα εξόδου:

​ ±3,2 A (σε τάση εξόδου ±7 V ή λιγότερο) ±1,2 A (σε τάση εξόδου ±18 V ή λιγότερο)

• Εύρη ρεύματος:

​200 nA, 2 µA, 20 µA, 200 µA, 2 mA, 20 mA, 200 mA, 1 A και 3 A

• Μέγιστη τάση εξόδου:

​±18 V (σε ρεύμα εξόδου ±1,2 A ή λιγότερο) ±7 V (σε ρεύμα εξόδου ±3,2 A ή λιγότερο)

Μοντέλο 50 V (765611/12)

• Εύρη τάσης:

200 mV, 2 V, 20 V και 50 V​

• Μέγιστο ρεύμα εξόδου:

​ ±1,2 A (σε τάση εξόδου ±20 V ή λιγότερο) ±0,6 A (σε τάση εξόδου ±50 V ή λιγότερο)

• Εύρη ρεύματος:

​200 nA, 2 µA, 20 µA, 200 µA, 2 mA, 20 mA, 200 mA, 0,5 A και 1 A

• Μέγιστη τάση εξόδου:

​±50 V (σε ρεύμα εξόδου ±0,6 A ή λιγότερο) ±20 V (σε ρεύμα εξόδου ±1,2 A ή λιγότερο)

Κατασκευή και Λειτουργίες τουYOKOGAWA GS820

Το GS820 είναι εξοπλισμένο με δύο αναλογικά κανάλια, με κάθε κανάλι να αποτελείται από μια πηγή σταθερής τάσης VS, μια πηγή σταθερού ρεύματος IS, ένα βολτόμετρο VM και ένα αμπερόμετρο IM.
Τα δύο κανάλια μέτρησης πηγής είναι απομονωμένα.

Λειτουργίες Πηγής και Μέτρησης

• Πηγή τάσης και μέτρηση ρεύματος (VS & IM)
• Πηγή ρεύματος και μέτρηση τάσης (IS & VM)
• Πηγή τάσης (VS)
• Πηγή ρεύματος (IS)
• Βολτόμετρο (VM)
• Αμπερόμετρο (IM)
• Μετρητής αντίστασης (IS&VM)

​Αυτές οι λειτουργίες μπορούν να επιλεγούν για κάθε κανάλι για να σχηματίσουν έναν αυθαίρετο συνδυασμό λειτουργιών.
Επιτρέπει την ανίχνευση τάσης ενός συστήματος δύο καλωδίων ή ενός συστήματος τεσσάρων καλωδίων με εναλλαγή μεταξύ τοπικής ανίχνευσης και απομακρυσμένης ανίχνευσης.

*1: Συσκευή υπό δοκιμή
*2: Για μέτρηση τάσης DUT

Συνδυασμός Λειτουργιών Πηγής και Μέτρησης

Ο συνδυασμός των λειτουργιών πηγής και μέτρησης δύο καναλιών επιτρέπει τη δοκιμή διαφόρων DUT.

Χρονισμός Πηγής και Μέτρησης

Βασικός Χρονισμός Μέτρησης Πηγής

Το GS820 εκτελεί δημιουργία και μέτρηση χρησιμοποιώντας τον εσωτερικό του χρονοδιακόπτη ή μια είσοδο ενεργοποίησης, όπως ένα εξωτερικό σήμα εισόδου. Όταν ληφθεί ένα σήμα ενεργοποίησης, το GS820 αρχίζει να δημιουργεί ένα σήμα μετά την παρέλευση του χρόνου καθυστέρησης πηγής και πραγματοποιεί μια μέτρηση μετά την παρέλευση του χρόνου καθυστέρησης μέτρησης σε ένα δεδομένο χρόνο ολοκλήρωσης. Ο χρόνος ολοκλήρωσης μέτρησης μπορεί να ρυθμιστεί στην περιοχή από 0,001 PLC έως 25 PLC.*² Επιπλέον, το GS820 παρέχει μια λειτουργία μέτρησης αυτόματου μηδενισμού, η οποία μετρά την εσωτερική μηδενική αναφορά μετά τη μέτρηση και εκτελεί διόρθωση μετατόπισης σε πραγματικό χρόνο. Ο χρόνος ολοκλήρωσης της μέτρησης αυτόματου μηδενισμού είναι ίσος με τη ρύθμιση χρόνου ολοκλήρωσης μέτρησης.

Ρυθμίσεις Χρονισμού Χρησιμοποιώντας Διάφορες Πηγές Ενεργοποίησης

Το GS820 επιτρέπει τη ρύθμιση της πηγής ενεργοποίησης δημιουργίας και της πηγής ενεργοποίησης μέτρησης ξεχωριστά. Υπάρχουν δύο τύποι χρονοδιακοπτών σταθερής περιόδου και μια εξωτερική είσοδος σήματος που μπορούν να χρησιμοποιηθούν για την πηγή ενεργοποίησης δημιουργίας. Εκτός από αυτές τις πηγές, το σημείο αλλαγής πηγής και το τελικό σημείο σάρωσης μπορούν να χρησιμοποιηθούν για την πηγή ενεργοποίησης μέτρησης. Επειδή η ενεργοποίηση πηγής και η ενεργοποίηση μέτρησης μπορούν να ρυθμιστούν ξεχωριστά και επίσης ξεχωριστά για κάθε κανάλι, η πηγή και η μέτρηση υπό διάφορες συνθήκες σύνδεσης και συνδυασμούς χρονισμού μπορούν να φιλοξενηθούν. Υπάρχει επίσης μια βοηθητική ενεργοποίηση που μπορεί να ενεργοποιηθεί χρησιμοποιώντας ένα εξωτερικό σήμα ή ένα συμβάν προγράμματος. Η καθυστέρηση πηγής, η καθυστέρηση μέτρησης και ο χρόνος ολοκλήρωσης μπορούν να ρυθμιστούν ξεχωριστά για κάθε κανάλι.

Ασύγχρονη Λειτουργία Πηγής και Μέτρησης

Οι διάφορες πηγές ενεργοποίησης που είναι διαθέσιμες στο GS820 επιτρέπουν την εκτέλεση της πηγής και της μέτρησης ασύγχρονα. Το παρακάτω σχήμα δείχνει ένα παράδειγμα στο οποίο χρησιμοποιούνται ξεχωριστοί χρονοδιακόπτες για την πηγή και τη μέτρηση για την επίτευξη πολλαπλών μετρήσεων σε έναν κύκλο πηγής.

Λειτουργία σάρωσης 1: Προκαθορισμένη σάρωση

Το μπλοκ δημιουργίας τάσης/ρεύματος του GS820 λειτουργεί σε λειτουργία δημιουργίας DC ή λειτουργία δημιουργίας παλμών. Κάθε λειτουργία δημιουργίας έχει προκαθορισμένες λειτουργίες λειτουργίας, όπως συνεχής έξοδος, γραμμική σάρωση και σάρωση καταγραφής που επιτρέπουν στον χρήστη να εκτελεί λειτουργίες σάρωσης ρυθμίζοντας απλές παραμέτρους. Το επίπεδο εξόδου μπορεί να αλλάξει σε ελάχιστο διάστημα 100-µs*¹ σε κάθε λειτουργία σάρωσης.

*1: Ελάχιστος κύκλος προγράμματος

100 µs: Εάν η λειτουργία μέτρησης είναι OFF
500 µs: Εάν η λειτουργία μέτρησης είναι ON, χρησιμοποιούνται δύο κανάλια και το αυτόματο μηδέν είναι OFF

Λειτουργία σάρωσης 2: Αυθαίρετη δημιουργία κυματομορφής έως 100.000 σημεία και ταυτόχρονη σάρωση παραμέτρων ελέγχου
