Created with Pixso. Μεταχειρισμένες Γεννήτριες Αυθαίρετων Συναρτήσεων Tektronix AFG31000 Series
Λεπτομέρειες
Τόπος καταγωγής:
ΗΠΑ
Πιστοποίηση:
CNAS
Όνομα προϊόντος:
Γεννήτριες αυθαίρετων συναρτήσεων
Εύρος Συχνοτήτων:
25 MHz/ 50 MHz/ 100 MHz/ 150 MHz / 250 MHz
Κανάλια:
1 ή 2
Ποσοστό δειγματοληψίας:
50 MSa/s, 1 GSa/s ή 2 GSa/s
Κατάσταση:
Προ-ιδιοκτήτης
Λειτουργίες:
Δοκιμάστηκε, σε πλήρεις συνθήκες εργασίας
Συσκευασία λεπτομέρειες:
χαρτοκιβώτιο
Δυνατότητα προσφοράς:
Σε απόθεμα
Επισημαίνω:

Μεταχειρισμένη γεννήτρια συναρτήσεων Tektronix AFG31000

,

Γεννήτρια σήματος Tektronix AFG31000 Series

,

Μεταχειρισμένη γεννήτρια αυθαίρετων κυματομορφών AFG31000

Περιγραφή του προϊόντος

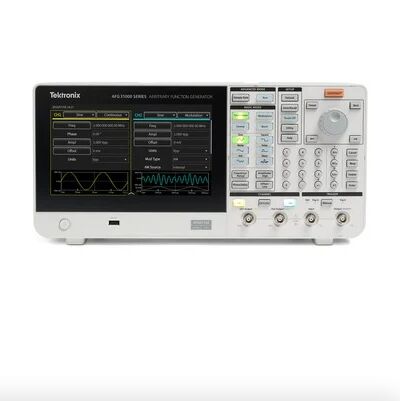

Μεταχειρισμένες Γεννήτριες Συναρτήσεων Αυθαίρετων Κυματομορφών Tektronix AFG31000 Series

Περιγραφή της σειράς Tektronix AFG31000

Η σειρά Tektronix AFG31000 είναι μια γεννήτρια συναρτήσεων αυξημένης απόδοσης (AFG) με ενσωματωμένη δημιουργία αυθαίρετων κυματομορφών, παρακολούθηση κυματομορφών σε πραγματικό χρόνο και τη μεγαλύτερη οθόνη αφής στην αγορά. Παρέχοντας προηγμένες δυνατότητες δημιουργίας και προγραμματισμού κυματομορφών, επαλήθευση κυματομορφών και μια σύγχρονη διεπαφή οθόνης αφής, η νέα AFG31000 είναι βέβαιο ότι θα ενθουσιάσει και θα απλοποιήσει τη δουλειά κάθε ερευνητή και μηχανικού.



Βασικές προδιαγραφές απόδοσης της σειράς AFG31000

  • Μοντέλα 1 ή 2 καναλιών
  • Εύρος πλάτους εξόδου 1 mVP-P έως 10`VP-P σε φορτία 50`Ω
  • Βασική λειτουργία (AFG):
    • Ημιτονοειδή κύματα 25 MHz, 50 MHz, 100 MHz, 150 MHz ή 250 MHz
    • Ρυθμοί δειγματοληψίας 250 MSa/s, 1 GSa/s ή 2 GSa/s
    • Κάθετη ανάλυση 14 bit
    • Τα ενσωματωμένα κυματοειδή περιλαμβάνουν ημίτονο, τετράγωνο, ράμπα, παλμό, θόρυβο και άλλα συχνά χρησιμοποιούμενα κυματοειδή
    • Λειτουργίες σάρωσης, ριπής και διαμόρφωσης (AM, FM, PM, FSK και PWM)
  • Προηγμένη λειτουργία (Sequence):
    • Συνεχής λειτουργία (προαιρετικές λειτουργίες Sequence, Triggered και Gated)
    • Μνήμη αυθαίρετων κυματομορφών 16 Mpts σε κάθε κανάλι (128 Mpts προαιρετικά)
    • Έως 256 βήματα σε λειτουργία ακολουθίας με βρόχους, άλματα και αναμονή
    • Μεταβλητός χρονισμός δειγματοληψίας 1 µSa/s έως 2 GSa/s

Βασικά χαρακτηριστικά της σειράς AFG31000

  • Η κατοχυρωμένη τεχνολογία InstaView™ επιτρέπει στους μηχανικούς να βλέπουν την πραγματική κυματομορφή στη συσκευή υπό δοκιμή (DUT) σε πραγματικό χρόνο, χωρίς την ανάγκη παλμογράφου και αισθητήρα, εξαλείφοντας την αβεβαιότητα που προκαλείται από την ασυμβατότητα της σύνθετης αντίστασης
  • Η επιλογή ακολουθίας προσθέτει τη δυνατότητα προγραμματισμού μακρών, πολύπλοκων κυματομορφών με έως και 256 βήματα
  • Η οθόνη αφής 9 ιντσών λειτουργεί σαν έξυπνο τηλέφωνο και έχει συντομεύσεις για ρυθμίσεις που χρησιμοποιούνται συχνά
  • Το ενσωματωμένο ArbBuilder σάς επιτρέπει να δημιουργείτε και να επεξεργάζεστε αυθαίρετες κυματομορφές στο όργανο, εξαλείφοντας την ανάγκη σύνδεσης σε υπολογιστή
  • Οι έξοδοι προστατεύονται από υπέρταση και υπερένταση για την ελαχιστοποίηση πιθανής ζημιάς στο όργανο
  • Ενσωματωμένη εφαρμογή Double Pulse Test για τη δημιουργία παλμών τάσης με μεταβαλλόμενα πλάτη παλμού στις DUT

Εφαρμογές της σειράς AFG31000

  • Προηγμένη έρευνα
  • Συγχρονισμός ρολογιού και συστήματος
  • Αναπαραγωγή πραγματικών σημάτων
  • Χαρακτηρισμός και επικύρωση εξαρτημάτων και κυκλωμάτων
  • Σχεδιασμός και δοκιμή ενσωματωμένων κυκλωμάτων
  • Γενική δημιουργία σήματος
  • Δοκιμή διπλού παλμού

Πληροφορίες παραγγελίας

Μοντέλα

AFG31021 1 μHz έως 25 MHz ημιτονοειδές κύμα, γεννήτρια αυθαίρετων συναρτήσεων 1 καναλιού

AFG31022 1 μHz έως 25 MHz ημιτονοειδές κύμα, γεννήτρια αυθαίρετων συναρτήσεων 2 καναλιών

AFG31051 1 μHz έως 50 MHz ημιτονοειδές κύμα, γεννήτρια αυθαίρετων συναρτήσεων 1 καναλιού

AFG31052 1 μHz έως 50 MHz ημιτονοειδές κύμα, γεννήτρια αυθαίρετων συναρτήσεων 2 καναλιών

AFG31101 1 μHz έως 100 MHz ημιτονοειδές κύμα, γεννήτρια αυθαίρετων συναρτήσεων 1 καναλιού

AFG31102 1 μHz έως 100 MHz ημιτονοειδές κύμα, γεννήτρια αυθαίρετων συναρτήσεων 2 καναλιών

AFG31151 1 μHz έως 150 MHz ημιτονοειδές κύμα, γεννήτρια αυθαίρετων συναρτήσεων 1 καναλιού

AFG31152 1 μHz έως 150 MHz ημιτονοειδές κύμα, γεννήτρια αυθαίρετων συναρτήσεων 2 καναλιών

AFG31251 1 μHz έως 250 MHz ημιτονοειδές κύμα, γεννήτρια αυθαίρετων συναρτήσεων 1 καναλιού

AFG31252 1 μHz έως 250 MHz ημιτονοειδές κύμα, γεννήτρια αυθαίρετων συναρτήσεων 2 καναλιών



Επισκόπηση μοντέλου

Μοντέλο Εύρος συχνότητας ημιτόνου Αριθμός
Κανάλια
AFG31021 25 MHz 1
AFG31051 50 MHz
AFG31101 100 MHz
AFG31151 150 MHz
AFG31251 250 MHz
AFG31022 25 MHz 2
AFG31052 50 MHz
AFG31102 100 MHz
AFG31152 150 MHz
AFG31252 250 MHz
