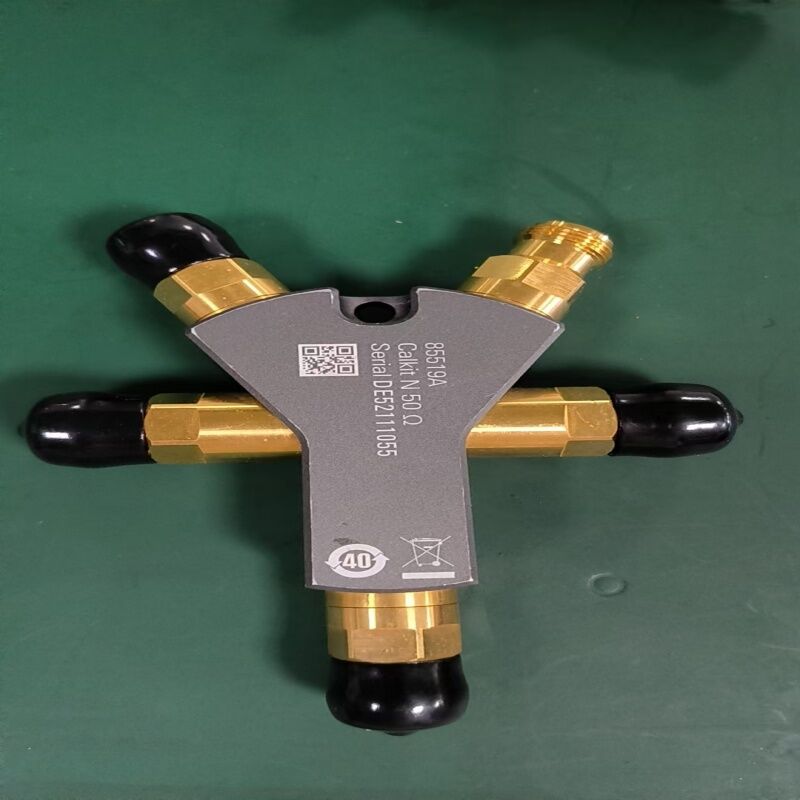

Keysight 85519A Type-N Female 50Ω Kit Calibration DC-18GHz with Open Short Load Through Standards

ΗΚιτ βαθμονόμησης Keysight 85519Aείναι ένα πρότυπο μηχανικής βαθμονόμησης ακριβείας που έχει σχεδιαστεί για την βαθμονόμηση με αναλυτές διανυσματικών δικτύων (VNA) σε συστήματα συγκεντρωτικής μέτρησης τύπου N.Συνεχής έως 18 GHz, αυτό το κιτ παρέχει το ανοιχτό, σύντομο, φορτίο,και Μέσα από τα πρότυπα που απαιτούνται για πλήρεις διαδικασίες βαθμονόμησης ενός και δύο λιμένων, συμπεριλαμβανομένων των μεθόδων SOLT (Short-Open-Load-Through) και TRL (Through-Reflect-Line).

Κάθε πρότυπο είναι μελετημένο με ακρίβεια ώστε να παρέχει επαναλαμβανόμενα και σταθερά αποτελέσματα βαθμονόμησης:

• Ανοιχτό πρότυπο (γυναίκα τύπου N):85.954 ps καθυστέρηση μετατόπισης, χαρακτηρίζεται από πολυωνιαίους συντελεστές C0/C1/C2/C3 για ακριβή μοντελοποίηση χωρητικότητας ανοικτού κυκλώματος σε όλη τη συχνότητα. Απόκλιση φάσης: ≤2,0° (DC-6GHz), ≤3,0° (6-9GHz), ≤4.0° (9-18GHz).
• Σύντομο πρότυπο (γυναίκα τύπου N):850,954 ps καθυστέρηση εκτόξευσης, χαρακτηρισμένη με πολυωνιαίους συντελεστές L0/L1/L2/L3 για ακριβή μοντελοποίηση επαγωγικότητας βραχυκυκλώματος. Απόκλιση φάσης: ≤ 1,5° (DC-6GHz), ≤ 2,5° (6-9GHz), ≤ 3,0° (9-18GHz).
• Πρότυπο φορτίου (γυναίκα τύπου N):Τερματισμός ακρίβειας 50Ω ± 0,5Ω με εξαιρετική απώλεια επιστροφής: ≥42dB (DC-6GHz), ≥35dB (6-9GHz), ≥32dB (9-18GHz).
• Μέσα από το πρότυπο (γυναίκα-γυναίκα):2440,949 ps ηλεκτρική καθυστέρηση με απώλεια αντιστάθμισης 1 GΩ/s. Απώλεια επιστροφής: ≥38dB (DC-4GHz), ≥34dB (4-8GHz), ≥28dB (8-18GHz). Απώλεια εισαγωγής: ≤0,035 dB sqrt ((f/GHz).

• Κλιμάκωση VNA:Πλήρης βαθμονόμηση SOLT με μία και δύο θύρες για τις σειρές Keysight PNA, ENA και FieldFox καθώς και για τους αναλυτές διανυσματικών δικτύων άλλων κατασκευαστών
• Μετρήσεις S-παραμέτρων:Διασφαλίζει ακριβείς μετρήσεις αντανάκλασης και μετάδοσης με την εξάλειψη συστηματικών σφαλμάτων
• Δοκιμασία συστατικών:Χαρακτηρισμός ακρίβειας των ομοαξονικών κατασκευαστικών στοιχείων, καλωδίων και κεραίων τύπου N
• Δοκιμή παραγωγής:Επαναλαμβανόμενη και ανιχνεύσιμη βαθμονόμηση για σταθμούς δοκιμών κατασκευής

Για να διατηρηθεί η υψηλή ακρίβεια του κιτ βαθμονόμησης 85519A, πρέπει να χειρίζεται με προσοχή και να αποφεύγεται το μηχανικό σοκ.12 lb-inch (136 N-cm)Συνιστάται η τοποθέτηση προστατευτικών καπάκων στους συνδέσμους όταν δεν χρησιμοποιούνται και η αποθήκευση σε περιβάλλον ανθεκτικό σε κραδασμούς.1 έτος.
