Keysight 85065A Ηλεκτρική συσκευή ανίχνευσης 200 MHz έως 50 GHz με 7 mm APC-7 Συνδέτης για χαρακτηρισμό υλικού VNA Προηγουμένως χρησιμοποιημένο Πλήρως δοκιμασμένο

Η συσκευή διαμετρικής ανίχνευσης Keysight 85065A είναι ένα εξαρτήμα μετρήσεων ακρίβειας που έχει σχεδιαστεί για τον χαρακτηρισμό υλικών χρησιμοποιώντας αναλυτές διανυσματικών δικτύων Keysight (VNA).Καλύπτουν ευρύ φάσμα συχνοτήτων από 200 MHz έως 50 GHz, αυτό το κιτ ανίχνευσης επιτρέπει την ακριβή μέτρηση των διηλεκτρικών ιδιοτήτων, συμπεριλαμβανομένης της επιτρεψιμότητας (εr') και του συντελεστή απώλειας (εr').Επαναλαμβανόμενες συνδέσεις RF για μετρήσεις υψηλής ακρίβειας.

• Ευρύ φάσμα συχνοτήτων: 200 MHz έως 50 GHz για δοκιμές ευέλικτων υλικών
• 7 mm (APC-7) κοαξιώδης σύνδεσμος ακριβείας για σύνδεση RF χαμηλής απώλειας
• Συμβατό με τους αναλυτές διανυσματικών δικτύων σειράς Keysight PNA και ENA
• Εργάζεται με λογισμικό μέτρησης υλικών 85071E για αυτοματοποιημένη συλλογή δεδομένων
• Μέτρηση της διηλεκτρικής σταθεράς (εr') και της αρτηρίας απώλειας (tan δ) υγρών, στερεών και ημιτελών υλών
• Περιλαμβάνει ομοαξονικό ανιχνευτή, στήριγμα τοποθέτησης και τυποποίηση σύντομο πρότυπο
• Ιδανικό για Ε&Α, έλεγχο ποιότητας και εργαστήρια επιστήμης υλικών
• Σύνθετος σχεδιασμός για εύκολη ενσωμάτωση σε δοκιμές

• Δείκτης διηλεκτρικής σταθεράς και μέτρηση της αγγίγματος απώλειας των πολυμερών, κεραμικών και σύνθετων υλών
• Χαρακτηρισμός διαπερατότητας των υποστρωμάτων PCB και των υλικών επικαλυμμάτων
• Ελέγχος ποιότητας των διηλεκτρικών υλικών στην κατασκευή ηλεκτρονικών συσκευών
• Χαρακτηρισμός βιολογικών ιστών και φαντασμάτων για ιατρική έρευνα
• Ανάλυση υγρασίας/ποιότητας τροφίμων και γεωργικών προϊόντων
• Ερευνητική και Ανάπτυξη Επιστήμης Υλικών για νέα διαηλεκτρικά υλικά και επικαλύψεις
• Αξιολόγηση απορροφητήρων ραδιοσυχνοτήτων (RF) και υλικών προστασίας

Η μέθοδος 85065A είναι μια μη καταστροφική, ευρυζωνική τεχνική για τη μέτρηση των διηλεκτρικών ιδιοτήτων.Το VNA μετρά τον συντελεστή αντανάκλασης (S11)Η βαθμονόμηση πραγματοποιείται χρησιμοποιώντας ανοιχτά, σύντομα και πρότυπα αναφοράς υγρού (αποιονισμένου νερού) πριν από τη μέτρηση.

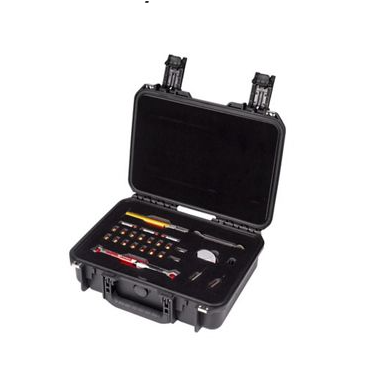

• 85065A Δηλεκτρικός ανιχνευτής με σύνδεσμο 7 mm
• Στήριγμα τοποθέτησης με στήριγμα θέσης
• Σύντομο πρότυπο βαθμονόμησης
• Κουτί αποθήκευσης
