Καθολικό ασύρματο σύνολο δοκιμής Anritsu MT8821C

Περιγραφή MT8821C

Η συσκευή ανάλυσης ραδιοεπικοινωνίας MT8821C σχεδιάζεται για την Ε&Α των κινητών συσκευών/του εξοπλισμού χρηστών (UE), όπως τα smartphones, οι ταμπλέτες και οι ενότητες IoT. Στηρίζεται στις τεχνολογίες του δημοφιλούς προκατόχου του, το MT8820C, που προτιμάται από UE και chipset τους προμηθευτές παγκοσμίως.

Το νέο MT8821C υποστηρίζει όλες τις τεχνολογίες, που κυμαίνονται από LTE-προηγμένος σε 3G/2G, με τις εύχρηστες λειτουργίες μέτρησής του για την αποδοτική ρύθμιση RF και τη δοκιμή σε μια μονάδα.

Υποστηρίζει ακόμη και το lte-α 2CC 4x4 MIMO και 4CC 2x2 MIMO σε ένα ενιαίο κιβώτιο καθώς επίσης και lte-U/LAA.

Επίσης, υποστηρίζει το lte-α 4CC 4x4MIMO ή 6CC 2x2MIMO με την ενδασφάλιση δύο κιβωτίων, και 5CC 4x4 MIMO από τρία κιβώτια.

Χαρακτηριστικό γνώρισμα:

• Μέτρηση RF TRX

• Μέτρηση 3GPP UE RF

Με την ενσωματωμένη υποστήριξη για τις δοκιμές UE RF TRX υποχωρητικές με τα διάφορα πρότυπα επικοινωνιών, όπως το LTE χωρίς άδεια (lte-U/LAA) στη ζώνη 5 Ghz, το MT8821C είναι η ιδανική λύση δοκιμής για οποιοδήποτε σενάριο μέτρησης.

Οι υποστηριγμένες τεχνολογίες επικοινωνιών περιλαμβάνουν LTE/LTE-προηγμένος, γάτα-M1/NB-IoT, W-CDMA/HSPA, GSM/EGPRS και TD-SCDMA/HSPA.

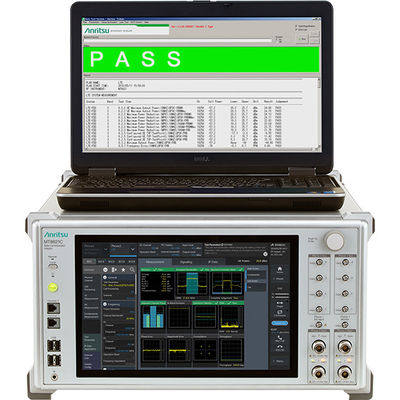

• Τοποθετήσεις ένας-αφής και κρίση PASS/FAIL

Το MT8821C απλοποιεί τις μετρήσεις με τις προετοιμασμένες παραμέτρους μέτρησής του βασισμένες στις διευκρινισμένες 3GPP περιπτώσεις δοκιμής RF. Επιπλέον, εκτελεί αυτόματα την κρίση PASS/FAIL των αποτελεσμάτων μέτρησης, ανά τυποποιημένους όρους δοκιμής.

• Εργαλείο δειγμάτων τηλεχειρισμού

Το MT8821C μπορεί να διαμορφωθεί σε ένα αυτοματοποιημένο σύστημα δοκιμής χρησιμοποιώντας είτε GPIB είτε Ethernet για τον τηλεχειρισμό. Το Anritsu παρέχει επίσης ένα 3GPP RF αποκαλούμενο εργαλείο ATS δειγμάτων τηλεχειρισμού δοκιμής τυποποιημένο υποχωρητικό αυτόματο.

Η λειτουργία είναι τόσο απλή δεδομένου ότι επιλέγοντας την απαραίτητη περίπτωση δοκιμής από τα στοιχεία δοκιμής RF στο εργαλείο δειγμάτων τηλεχειρισμού. Ακόμη και οι νέοι χρήστες μπορούν εύκολα να διαμορφώσουν ένα αυτοματοποιημένο περιβάλλον δοκιμής, το οποίο μειώνει το χρόνο κατάρτισης και αυξάνει την παραγωγικότητα.

• Εύκαμπτη ρύθμιση παραμέτρου

Το MT8821C τρέχει τις μετρήσεις TRX χρησιμοποιώντας τις παραμέτρους που διευκρινίζονται από τα πρότυπα δοκιμής 3GPP/3GPP2 RF. Επιπλέον, οι εύκαμπτες τοποθετήσεις παραμέτρου υποστηρίζουν και την παραμετρική και απλή δοκιμή πρωτοκόλλου RF.

• Βαθμολόγηση RF

Με τους τρόπους μεγάλης μέτρησης που υποστηρίζονται από τους προμηθευτές chipsets, το MT8821C αυξάνει την αποδοτικότητα μέτρησης με τη μείωση του χρόνου που απαιτείται για βαθμολόγηση RF των κυψελοειδών chipsets και των συσκευών.

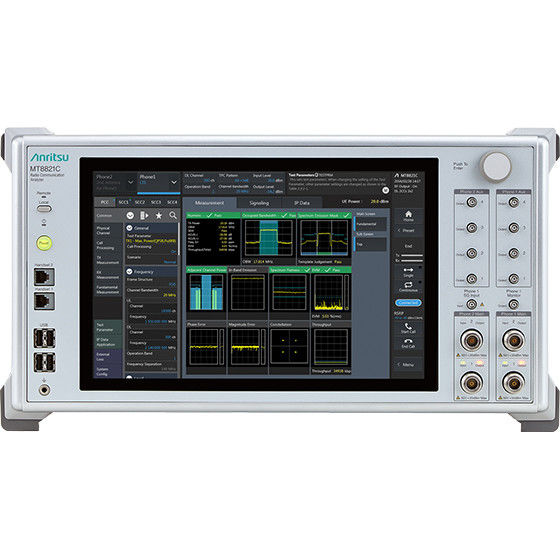

• Ενισχυμένο GUI για το αποδοτικό χειρουργήσιμο

Η νέα επόμενη γενιά βασισμένο στα WINDOWS GUI MT8821C και η εύχρηστη μεγάλη επιτροπή αφής ενισχύουν σημαντικά το χειρουργήσιμο και τη διαφάνεια, έναντι άλλων οργάνων. Οι χρήστες μπορούν να λειτουργήσουν το MT8821C με απλά να αγγίξουν και την οθόνη, καθώς επίσης και να ωφεληθούν από την ευκολία και την ταχύτητα της μετατροπής ένας-αφής μεταξύ των ομαδοποιημένων/μεμονωμένων επιδείξεων περιλήψεων καταλόγων και αποτελεσμάτων γραφικών παραστάσεων/λεπτομέρειας.

Το MT8821C επίσης αποτελεσματικά απλοποιεί την παραδοσιακά σύνθετη διαδικασία τοποθετήσεων με την εύκολη αναζήτηση παραμέτρου του, των συνήθως χρησιμοποιημένων παραμέτρων και των θέτοντας λειτουργιών παραμέτρων δοκιμής – όλες με μόνο μια αφή ενός κουμπιού.

• Ενσωματωμένο PC κεντρικών υπολογιστών παραθύρων για τη δοκιμή ρυθμοαπόδοσης στοιχείων IP

Με τα ενσωματωμένα παράθυρα 7 PC, μπορείτε να εκτελέσετε τις δοκιμές μεταφοράς δεδομένων IP χωρίς ένα εξωτερικό PC κεντρικών υπολογιστών.

• Ενσωματωμένο εύκαμπτο εσωτερικό μπροστινό μέρος RF

Το MT8821C έχει ένα ενσωματωμένο εσωτερικό μπροστινό μέρος RF με τους διακόπτες και τους διαιρέτες RF για να εξαλείψει την ανάγκη για τους εξωτερικούς συνδυαστές ή μια δοκιμή καθορισμένη, απλοποιώντας κατά συνέπεια την οργάνωση δοκιμής και τη βαθμολόγηση. Τα σήματα μπορούν να συνδυαστούν για τις διευθυνμένη μετρήσεις ή την παραγωγή κάθε συνάθροιση μεταφορέων και σήμα κατιουσών συνδέσεων MIMO στους χωριστούς λιμένες για τη δοκιμή OTA. Έχει ακόμη και έναν λιμένα για να παρεμβάλει το σήμα από μια παρεμβαίνοντας γεννήτρια σημάτων ή μια παραγωγή που η ανερχόμενη ζεύξη επισημαίνει σε μια εξωτερική συσκευή ανάλυσης φάσματος για τις εκτός ζώνης πλαστές μετρήσεις.

Λειτουργική δοκιμή

Το MT8821C είναι επίσης ιδανικό για

• OTA (πέρα από - αέρας) που εξετάζει
• SAR (συγκεκριμένο ποσοστό απορρόφησης) που εξετάζει
• Δοκιμή κατανάλωσης ισχύος
• Δοκιμή εκθέσεων μέτρησης διά-αρουραίων, διπλό SIM (DSDA) που εξετάζουν, ή SVLTE
• Δίπλα δίπλα δοκιμή ρυθμοαπόδοσης στοιχείων IP
• Φωνή/βίντεο VoLTE υποστηρίξεων echoback που εξετάζει

Προς τα πίσω Compatibility/MT8820C στη βελτίωση MT8821C

Δεδομένου ότι οι νέες μακρινές εντολές MT8821C διατηρούν την καλή προς τα πίσω συμβατότητα με τη σειρά κληρονομιών MT8820, το MT8821C υποστηρίζει τα προηγουμένως χρησιμοποιημένα μακρινά εργαλεία, που βοηθούν να μειώσει τις δαπάνες κατά τη διαμόρφωση των αυτοματοποιημένων περιβαλλόντων δοκιμής.

Το Anritsu προσφέρει επίσης μια πορεία βελτίωσης από το MT8820C στο MT8821C, αξιοποιώντας πλήρως του υπάρχοντος υλικού και το λογισμικό MT8820C για να μεγιστοποιήσει την προηγούμενη επένδυση στο MT8820C και να κρατήσει τις δαπάνες MT8821C χαμηλά.

Δυναμικό φάσμα υποστηρίξεων που μοιράζεται (DSS) τον όρο σε σχέση με με MT8000A

DSS, το φάσμα διατίθεται και σε 4G και σε 5G από το χρονοπρογραμματιστή έξυπνα, ανάλογα με τις απαιτήσεις. Αυτό είναι μια αποδοτικότερη χρήση του φάσματος.
