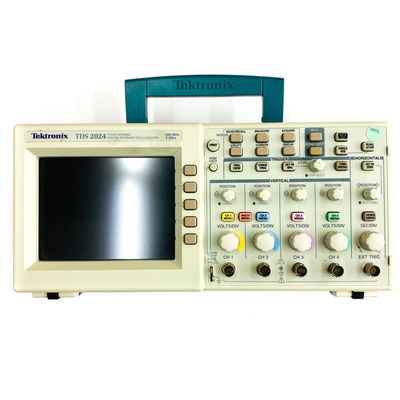

Το οσιλοσκόπιο Tek TDS2024 παρέχει ακριβή απόκτηση σε πραγματικό χρόνο μέχρι το πλήρες εύρος ζώνης του, προηγμένες σκανδάλες για την απομόνωση σημάτων ενδιαφέροντος και 11 τυποποιημένες αυτόματες μετρήσεις.Η μαθηματική συνάρτηση Tek TDS2024 Fast Fourier Transform (FFT) επιτρέπει στον χρήστη να αναλύσει, χαρακτηρίζουν και αντιμετωπίζουν προβλήματα κυκλωμάτων με την παρακολούθηση της συχνότητας και της ισχύος του σήματος.

• Δείκτης (1/4 VGA LCD): Χρώμα
• Διάφρασμα ζώνης: 200 MHz
• Διαύλους: 4
• Εξωτερική είσοδος ενεργοποιητή: Ναι
• Ταχύτητα δειγματοληψίας σε κάθε κανάλι: 2,0 GS/s
• Διάρκεια εγγραφής: 2,5K σημεία
• Ψηλή ανάλυση: 8 bit
• Ψηλή ευαισθησία: 2 mV έως 5 V/div με βαθμονωμένη λεπτή ρύθμιση
• Ειδικότερα, η τιμή της ανάλυσης πρέπει να είναι χαμηλότερη από την τιμή της ανάλυσης.
• Vertical Zoom: Ψηλά επεκτείνετε ή συμπιέζετε μια ζωντανή ή σταματημένη μορφή κύματος
• Μέγιστη τάση εισόδου: 300 VRMS CAT II· μειωμένη σε 20 dB/δεκαετία άνω των 100 kHz έως 13 Vp-p AC σε 3 MHz και άνω
• Περιοχή θέσης: 2 mV έως 200 mV/div ±2 V· >200 mV έως 5 V/div ±50 V
• Περιορισμός BW: 20 MHz
• Συμπλέκτης εισόδου: AC, DC, GND
• Αντίσταση εισόδου: 1 MO παράλληλα με 20 pF
• Χρονοδιάστημα βάσης: 2,5 ns έως 50 sec/div
• Ακριβότητα βάσης χρόνου: 50 ppm
• Οριζόντια Ζούμ: Οριζόντια επέκταση ή συμπίεση μιας ζωντανής ή σταματημένης μορφής κύματος

ΧαρακτηριστικάTDS2024Ψηφιακό φωσφορικό οσιλοσκόπιο

• Μοντέλα εύρους ζώνης 200 MHz
• Τετράκυμα μοντέλο
• Ταχύτητα δειγματοληψίας έως 2GS/s σε όλα τα κανάλια
• 2.5k σημεία μήκος εγγραφής σε όλα τα κανάλια
• Προχωρημένοι ενεργοποιητές συμπεριλαμβανομένου του ενεργοποιητή πλάτους παλμού και του βίντεο με επιλογή γραμμής

Κατάλογος επιλογών για το TDS2024
