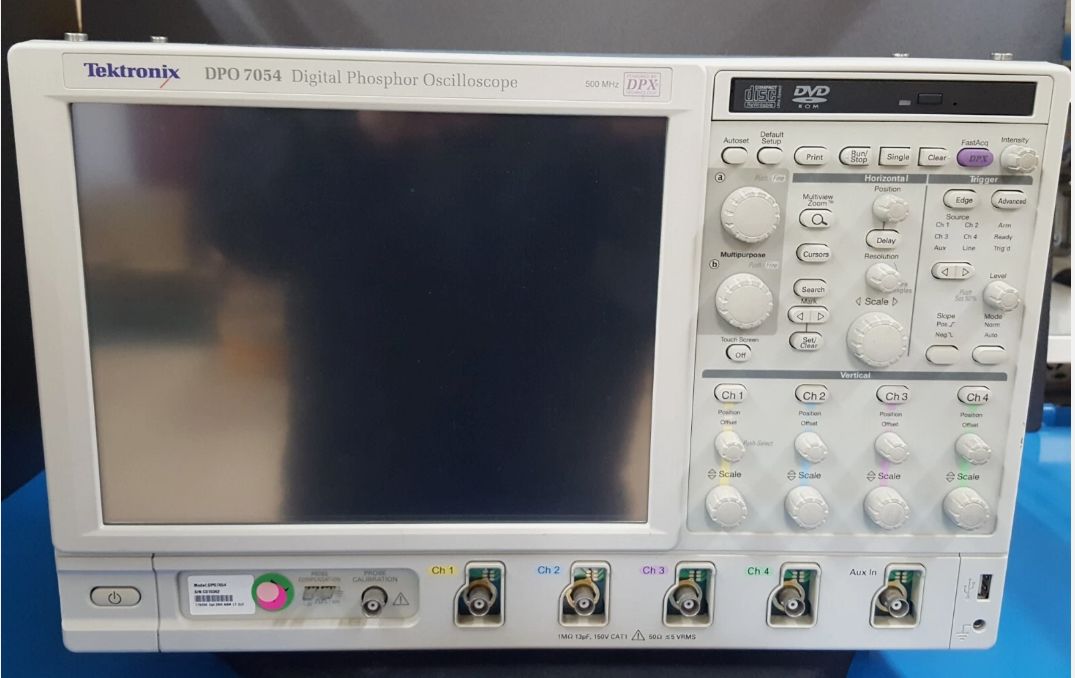

Ο παλμογράφος Tektronix DPO7054 είναι ένας παλμογράφος ψηφιακού φωσφόρου σε πραγματικό χρόνο και είναι η καλύτερη λύση της βιομηχανίας για τα δύσκολα ζητήματα ακεραιότητας σήματος που αντιμετωπίζουν οι σχεδιαστές που επαληθεύουν, χαρακτηρίζουν, εντοπίζουν σφάλματα και δοκιμάζουν εξελιγμένα ηλεκτρονικά σχέδια.

Ο παλμογράφος Tektronix DPO7054 διαθέτει εξαιρετική απόδοση στην απόκτηση και ανάλυση σήματος, λειτουργική απλότητα και απαράμιλλα εργαλεία εντοπισμού σφαλμάτων για την επιτάχυνση των καθημερινών σας εργασιών. Διαθέτει τη μεγαλύτερη οθόνη στη βιομηχανία και η διαισθητική διεπαφή χρήστη παρέχει εύκολη πρόσβαση στη μέγιστη ποσότητα πληροφοριών.

Χαρακτηριστικά και πλεονεκτήματα για το DPO7054:

• Μοντέλο εύρους ζώνης 500 MHz για σειριακές και ψηφιακές εφαρμογές
• Μήκος εγγραφής έως και 500 Megasamples με τη λειτουργία MultiView Zoom™ για γρήγορη πλοήγηση
• Ρυθμός δειγματοληψίας σε πραγματικό χρόνο έως και 40 GS/s σε ένα κανάλι και έως και 10 GS/s σε όλα τα τέσσερα κανάλια
• Αναζήτηση και σήμανση συμβάντων για εύρεση συγκεκριμένων συμβάντων σε ολόκληρη την κυματομορφή
• >250.000 wfms/s Μέγιστος ρυθμός λήψης κυματομορφής
• Έως 310.000 κυματομορφές ανά δευτερόλεπτο με τη λειτουργία απόκτησης μνήμης FastFrame™
• Δοκιμή μάσκας επικοινωνιών
• MyScope® Προσαρμοσμένα Windows και μενού δεξιού κλικ για εξαιρετική απόδοση
• Φίλτρα ορίου εύρους ζώνης με δυνατότητα επιλογής από τον χρήστη για καλύτερη ακρίβεια μέτρησης χαμηλής συχνότητας
• Σειριακή σκανδάλη μοτίβου NRZ 64 bit για απομόνωση των εξαρτημένων από μοτίβο εφέ έως 1,25 Gb/s
• Οθόνη XGA 12,1” με οθόνη αφής
• Η σκανδάλη Pinpoint® παρέχει την πιο ευέλικτη και υψηλής απόδοσης σκανδάλη, με πάνω από 1400 συνδυασμούς για την αντιμετώπιση σχεδόν οποιασδήποτε κατάστασης σκανδάλης.
• Ανάκτηση ρολογιού από σειριακά ρεύματα δεδομένων
• Λογισμικό OpenChoice® με λειτουργικό σύστημα Microsoft Windows XP επιτρέπει ενσωματωμένη δικτύωση και εκτεταμένη ανάλυση
• Σκανδάλη και αποκωδικοποίηση πρωτοκόλλου σειριακής χαμηλής ταχύτητας (I2C, SPI, RS-232, CAN, LIN και FlexRay)
• Λύσεις λογισμικού για συγκεκριμένη τεχνολογία παρέχουν ενσωματωμένη εξειδίκευση τομέα για MIPI® D-PHY, Ethernet, USB 2.0 Compliance Testing, Jitter, Timing, Eye Diagram, Power, DDR Memory Bus Analysis, CAN, LIN και FlexRay Network Design

Εφαρμογές του DPO7054

• Ακεραιότητα σήματος, Jitter και Ανάλυση χρονισμού

• Εντοπισμός σφαλμάτων και δοκιμές συμμόρφωσης σειριακών ρευμάτων δεδομένων για τα πρότυπα της βιομηχανίας τηλεπικοινωνιών και δεδομένων

• Επαλήθευση, εντοπισμός σφαλμάτων και χαρακτηρισμός εξελιγμένων σχεδίων

• Διερεύνηση παροδικών φαινομένων

• Σχεδιασμός σειριακού διαύλου χαμηλής ταχύτητας (I2C, SPI, RS-232, CAN, LIN και FlexRay)

• Φασματική ανάλυση

• Μετρήσεις και ανάλυση ισχύος
